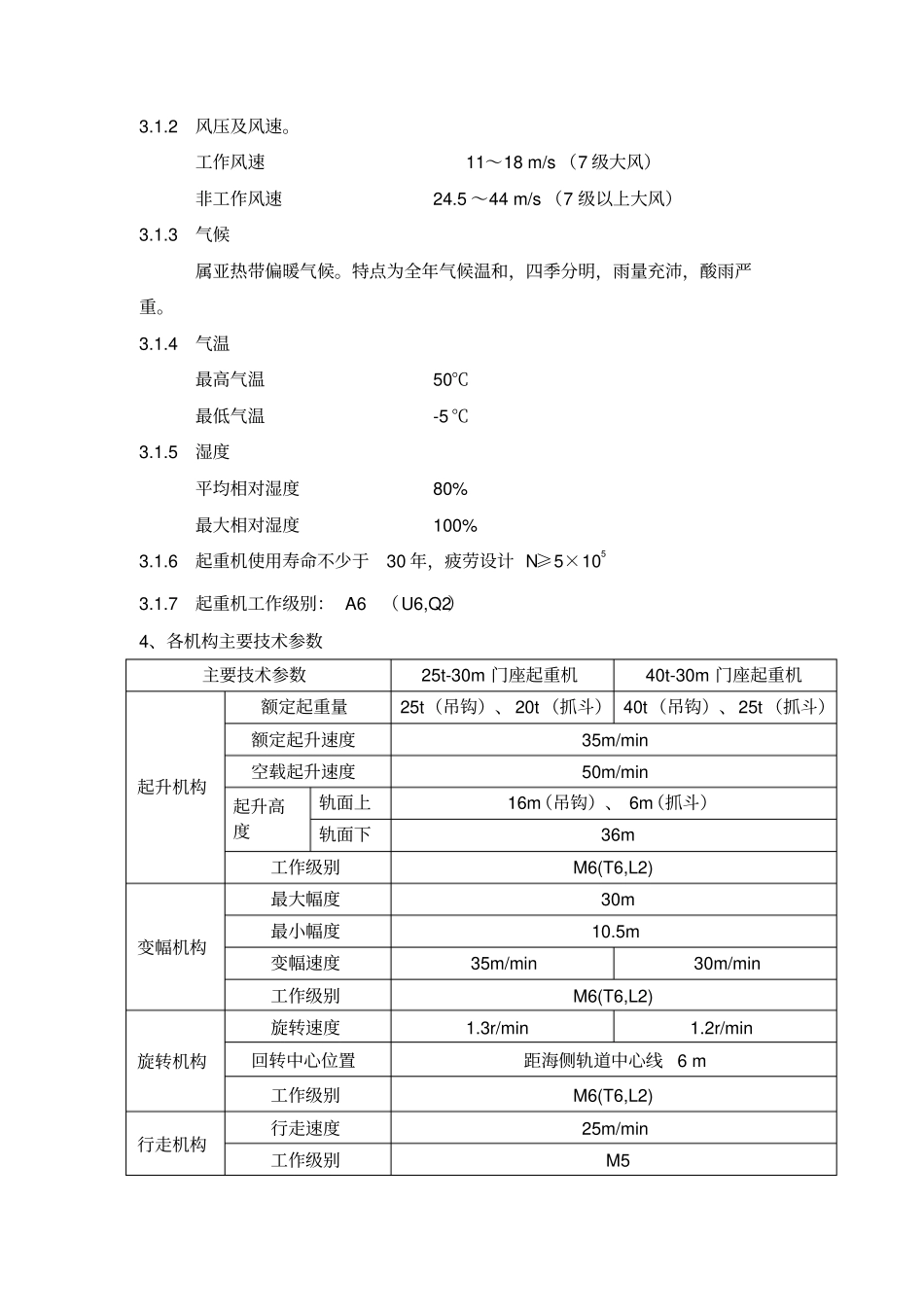

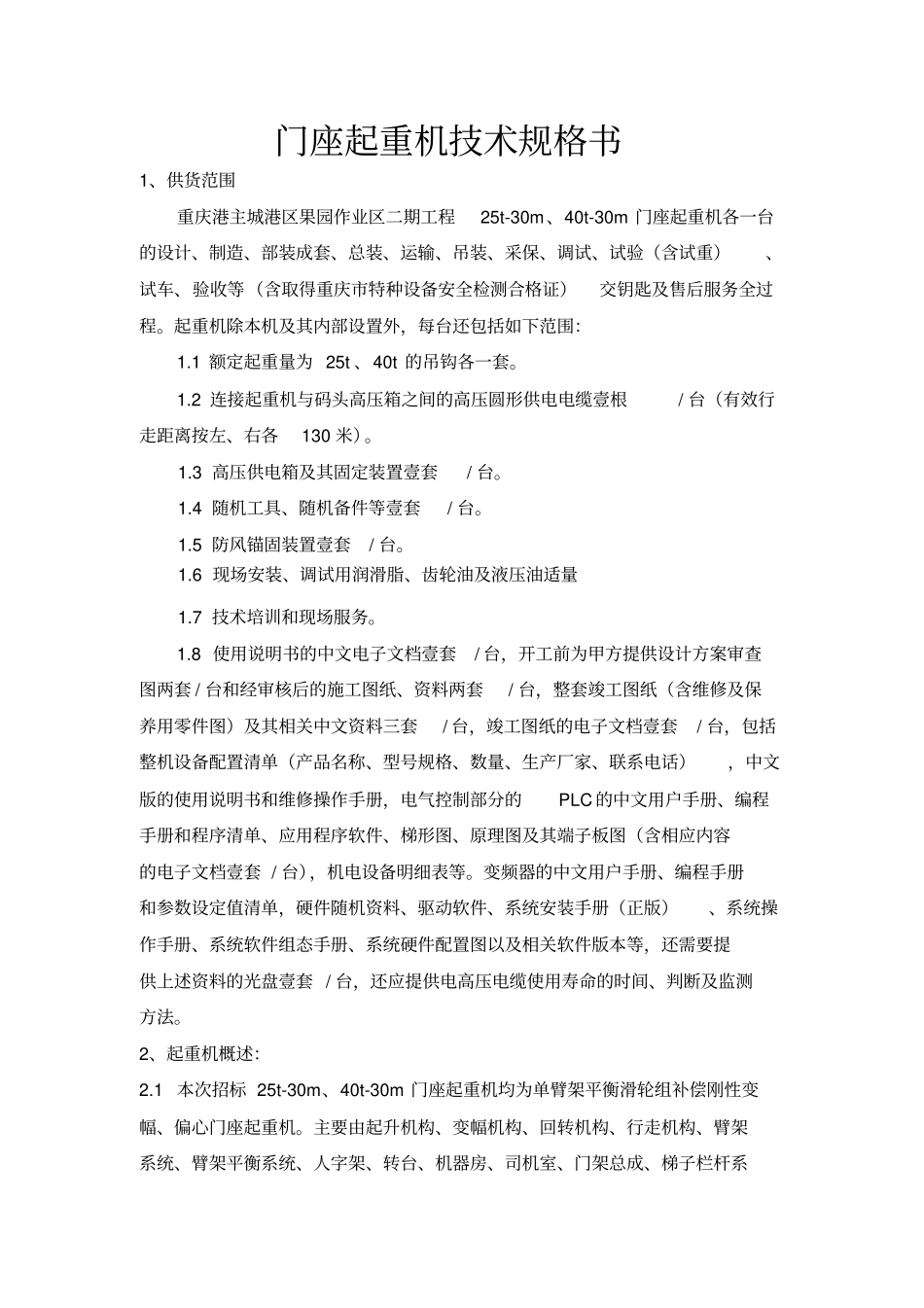

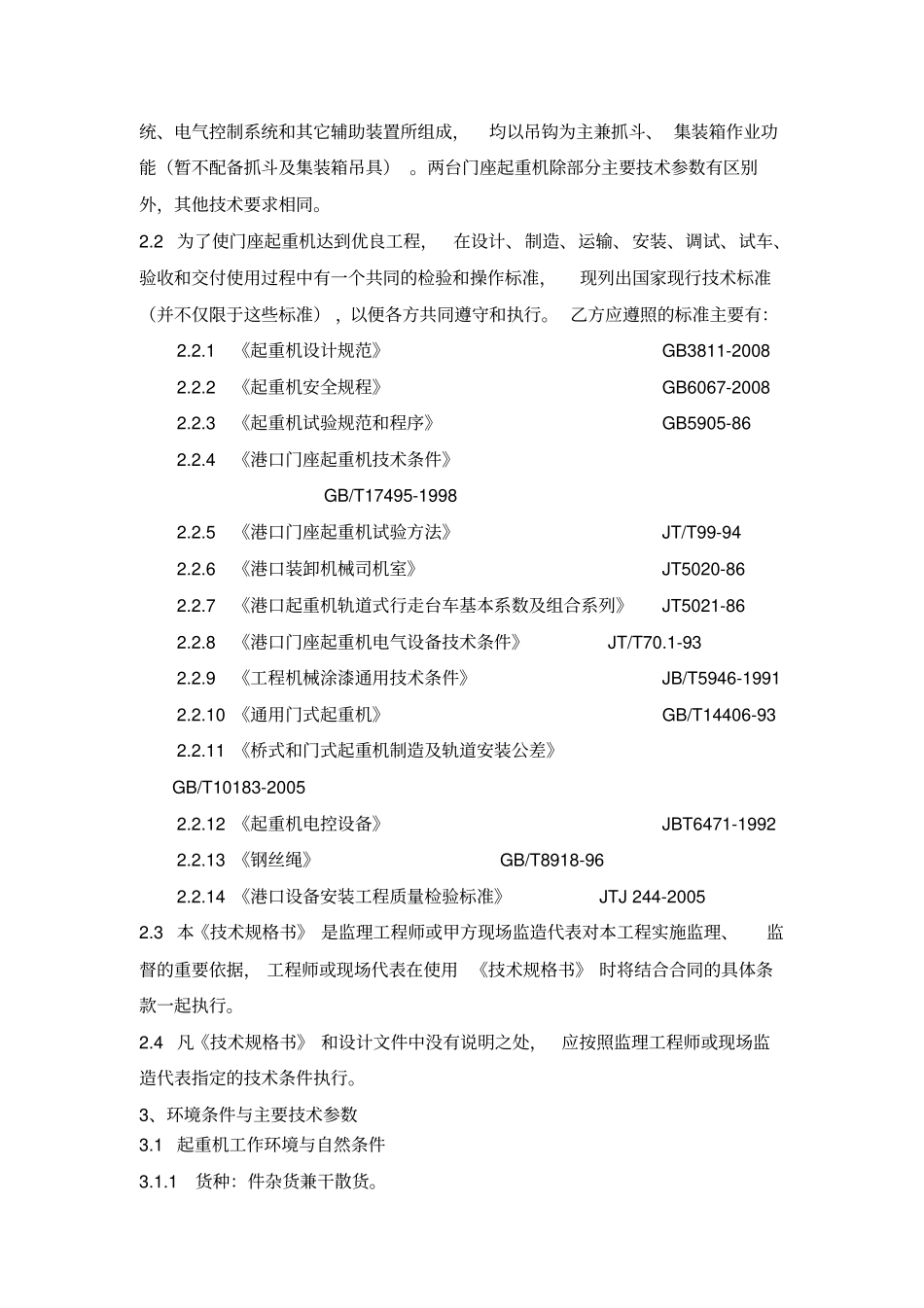

门座起重机技术规格书1、供货范围重庆港主城港区果园作业区二期工程25t-30m、40t-30m门座起重机各一台的设计、制造、部装成套、总装、运输、吊装、采保、调试、试验（含试重）、试车、验收等（含取得重庆市特种设备安全检测合格证）交钥匙及售后服务全过程。起重机除本机及其内部设置外，每台还包括如下范围：1.1额定起重量为25t、40t的吊钩各一套。1.2连接起重机与码头高压箱之间的高压圆形供电电缆壹根/台（有效行走距离按左、右各130米）。1.3高压供电箱及其固定装置壹套/台。1.4随机工具、随机备件等壹套/台。1.5防风锚固装置壹套/台。1.6现场安装、调试用润滑脂、齿轮油及液压油适量1.7技术培训和现场服务。1.8使用说明书的中文电子文档壹套/台，开工前为甲方提供设计方案审查图两套/台和经审核后的施工图纸、资料两套/台，整套竣工图纸（含维修及保养用零件图）及其相关中文资料三套/台，竣工图纸的电子文档壹套/台，包括整机设备配置清单（产品名称、型号规格、数量、生产厂家、联系电话），中文版的使用说明书和维修操作手册，电气控制部分的PLC的中文用户手册、编程手册和程序清单、应用程序软件、梯形图、原理图及其端子板图（含相应内容的电子文档壹套/台），机电设备明细表等。变频器的中文用户手册、编程手册和参数设定值清单，硬件随机资料、驱动软件、系统安装手册（正版）、系统操作手册、系统软件组态手册、系统硬件配置图以及相关软件版本等，还需要提供上述资料的光盘壹套/台，还应提供电高压电缆使用寿命的时间、判断及监测方法。2、起重机概述：2.1本次招标25t-30m、40t-30m门座起重机均为单臂架平衡滑轮组补偿刚性变幅、偏心门座起重机。主要由起升机构、变幅机构、回转机构、行走机构、臂架系统、臂架平衡系统、人字架、转台、机器房、司机室、门架总成、梯子栏杆系统、电气控制系统和其它辅助装置所组成，均以吊钩为主兼抓斗、集装箱作业功能（暂不配备抓斗及集装箱吊具）。两台门座起重机除部分主要技术参数有区别外，其他技术要求相同。2.2为了使门座起重机达到优良工程，在设计、制造、运输、安装、调试、试车、验收和交付使用过程中有一个共同的检验和操作标准，现列出国家现行技术标准（并不仅限于这些标准），以便各方共同遵守和执行。乙方应遵照的标准主要有：2.2.1《起重机设计规范》GB3811-20082.2.2《起重机安全规程》GB6067-20082.2.3《起重机试验规范和程序》GB5905-862.2.4《港口门座起重机技术条件》GB/T17495-19982.2.5《港口门座起重机试验方法》JT/T99-942.2.6《港口装卸机械司机室》JT5020-862.2.7《港口起重机轨道式行走台车基本系数及组合系列》JT5021-862.2.8《港口门座起重机电气设备技术条件》JT/T70.1-932.2.9《工程机械涂漆通用技术条件》JB/T5946-19912.2.10《通用门式起重机》GB/T14406-932.2.11《桥式和门式起重机制造及轨道安装公差》GB/T10183-20052.2.12《起重机电控设备》JBT6471-19922.2.13《钢丝绳》GB/T8918-962.2.14《港口设备安装工程质量检验标准》JTJ244-20052.3本《技术规格书》是监理工程师或甲方现场监造代表对本工程实施监理、监督的重要依据，工程师或现场代表在使用《技术规格书》时将结合合同的具体条款一起执行。2.4凡《技术规格书》和设计文件中没有说明之处，应按照监理工程师或现场监造代表指定的技术条件执行。3、环境条件与主要技术参数3.1起重机工作环境与自然条件3.1.1货种：件杂货兼干散货。3.1.2风压及风速。工作风速11～18m/s（7级大风）非工作风速24.5～44m/s（7级以上大风）3.1.3气候属亚热带偏暖气候。特点为全年气候温和，四季分明，雨量充沛，酸雨严重。3.1.4气温最高气温50℃最低气温-5℃3.1.5湿度平均相对湿度80%最大相对湿度100%3.1.6起重机使用寿命不少于30年，疲劳设计N≥5×1053.1.7起重机工作级别：A6（U6,Q2）4、各机构主要技术参数主要技术参数25t-30m门座起重机40t-30m门座起重机起升机构额定起重量25t（吊钩）、20t（抓斗）40t（吊钩）、25t（抓斗）额定起升速度35m/min空载起升速度50m/min起升高度轨面上16m（吊钩）、6m（抓斗）轨面下36m工作级别M6(T6,L2)变幅机构最大幅度30...
