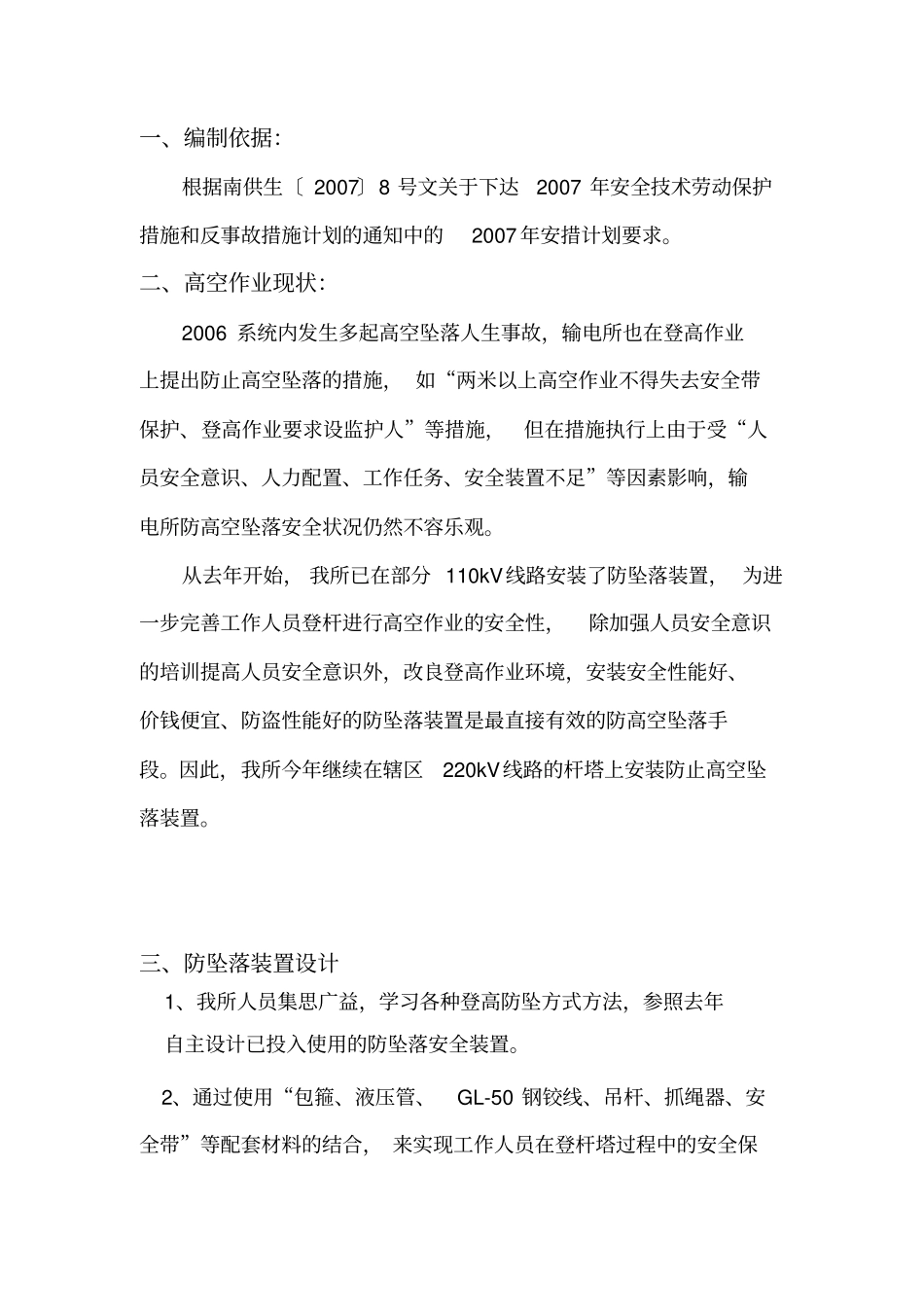

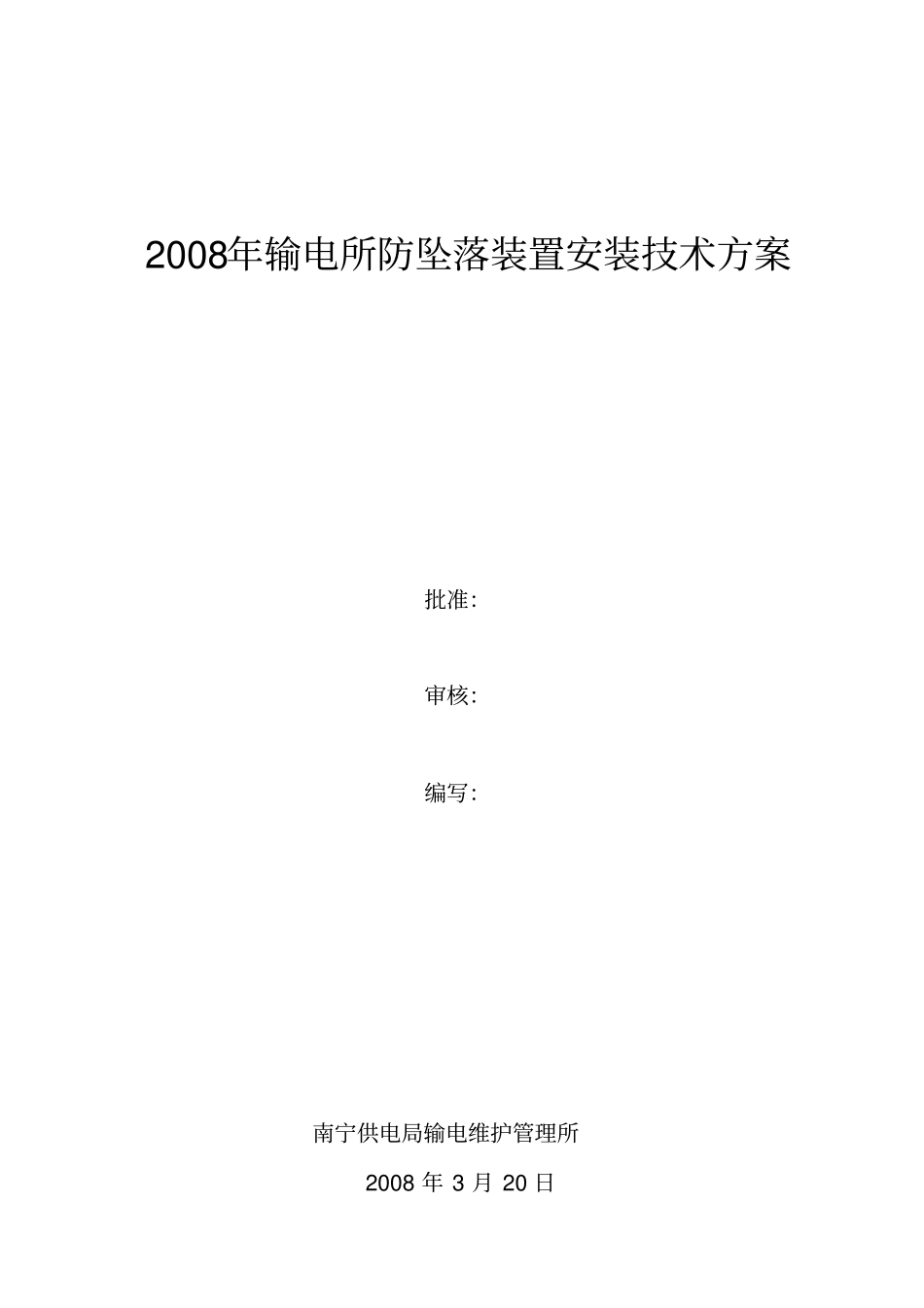

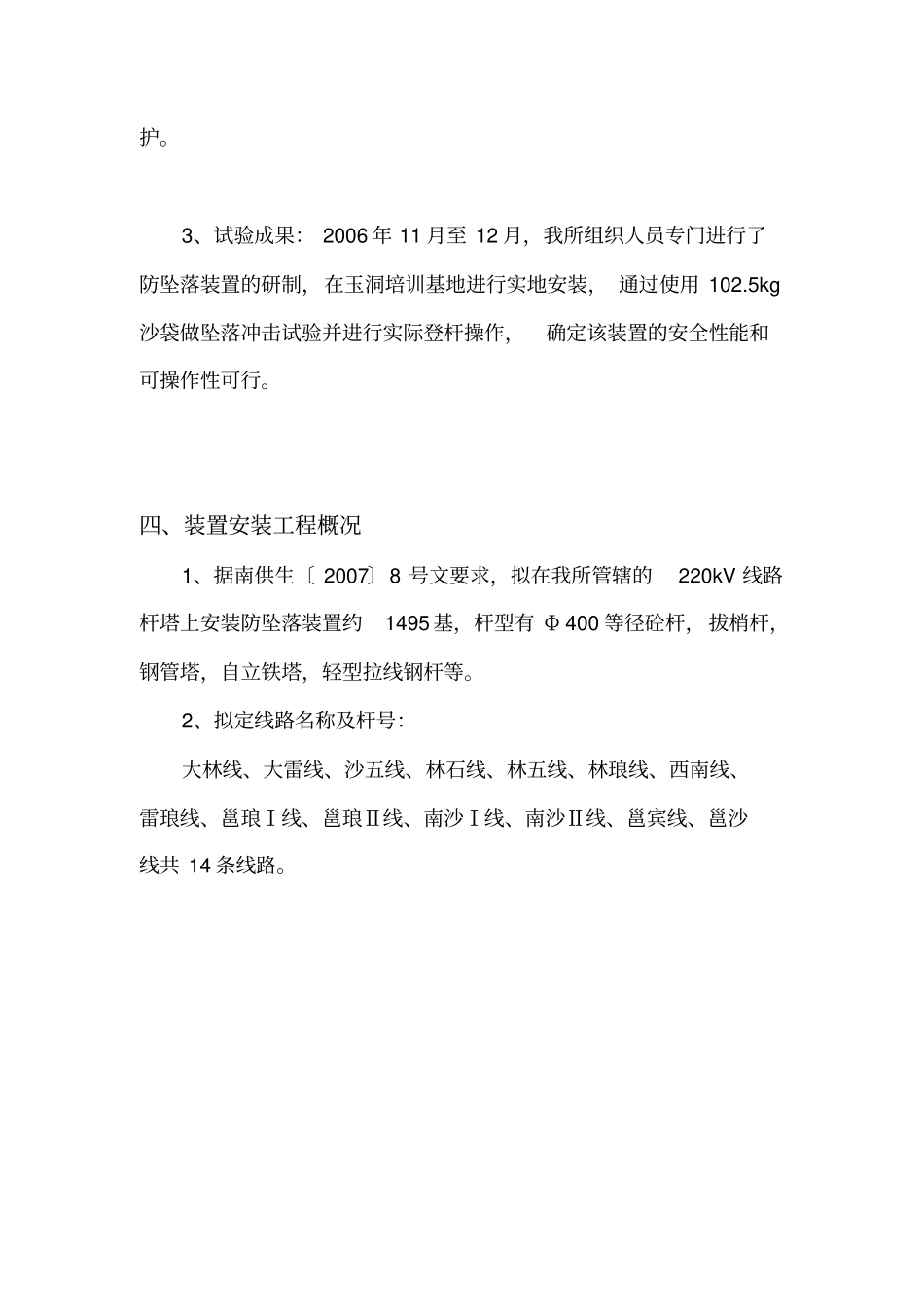

2008年输电所防坠落装置安装技术方案批准：审核：编写：南宁供电局输电维护管理所2008年3月20日一、编制依据：根据南供生〔2007〕8号文关于下达2007年安全技术劳动保护措施和反事故措施计划的通知中的2007年安措计划要求。二、高空作业现状：2006系统内发生多起高空坠落人生事故，输电所也在登高作业上提出防止高空坠落的措施，如“两米以上高空作业不得失去安全带保护、登高作业要求设监护人”等措施，但在措施执行上由于受“人员安全意识、人力配置、工作任务、安全装置不足”等因素影响，输电所防高空坠落安全状况仍然不容乐观。从去年开始，我所已在部分110kV线路安装了防坠落装置，为进一步完善工作人员登杆进行高空作业的安全性，除加强人员安全意识的培训提高人员安全意识外，改良登高作业环境，安装安全性能好、价钱便宜、防盗性能好的防坠落装置是最直接有效的防高空坠落手段。因此，我所今年继续在辖区220kV线路的杆塔上安装防止高空坠落装置。三、防坠落装置设计1、我所人员集思广益，学习各种登高防坠方式方法，参照去年自主设计已投入使用的防坠落安全装置。2、通过使用“包箍、液压管、GL-50钢铰线、吊杆、抓绳器、安全带”等配套材料的结合，来实现工作人员在登杆塔过程中的安全保护。3、试验成果：2006年11月至12月，我所组织人员专门进行了防坠落装置的研制，在玉洞培训基地进行实地安装，通过使用102.5kg沙袋做坠落冲击试验并进行实际登杆操作，确定该装置的安全性能和可操作性可行。四、装置安装工程概况1、据南供生〔2007〕8号文要求，拟在我所管辖的220kV线路杆塔上安装防坠落装置约1495基，杆型有Φ400等径砼杆，拔梢杆，钢管塔，自立铁塔，轻型拉线钢杆等。2、拟定线路名称及杆号：大林线、大雷线、沙五线、林石线、林五线、林琅线、西南线、雷琅线、邕琅Ⅰ线、邕琅Ⅱ线、南沙Ⅰ线、南沙Ⅱ线、邕宾线、邕沙线共14条线路。220kV线路杆塔统计表序号线路名称兀型等径直杆兀型拔梢杆钢管杆兀型轻型塔铁塔总数共塔基数减除共塔后备注1大林206000963023022大雷601800841621623沙五00002323320220kV沙五线021#～023#与220kV林五线074#～076#共塔架设。4林五901804976175220kV林石线001#与220kV林五线001#共塔架设。5林石00004646466林琅280002856567西南1800166851966220kV西南线312#～330#与220kV南沙Ⅱ线002#～020#共塔架设。8雷琅44500851341349邕琅Ⅰ740029404010邕琅Ⅱ1200028404011南沙Ⅰ150001833330220kV南沙Ⅰ线031#～033#与220kV南沙Ⅱ线033#～035#共塔架设。12南沙Ⅱ000036363613邕宾98450021736016344220kV邕宾线001#至016#与220kV邕琅Ⅰ线001#至016#共塔架设。14邕沙8200062144144合计586701818671537421495五、安装方法及要求（参照附图）㈠、φ400等径兀砼杆竖直方向安装示意图与零件加工图见（图二、三与图FZ-1-01至FZ-1-03）：1、装置原则上要求从地面以上1.0米处开始安装，确无条件安装时，可根据现场实际条件进行。2、每套装置的必须防止抱箍向受力方向滑动。若杆身有脚钉孔而无安装脚钉时，则在抱箍受力方向前侧的脚钉孔加装一螺栓；如杆身无脚钉孔时，则上方的抱箍可将其安装在上横担吊杆穿心螺栓上方；下方靠近地面侧的抱箍按规定距离安装即可。３、安装时，必须保持上下两抱箍的开口朝向在同一铅垂面上。４、要求装置安装在主脚钉侧的电杆上，如两侧杆身均无脚钉的，则将装置安装在左杆；耐张转角杆则安装在内角杆侧。并要求装置在脚钉工作面右侧，并垂直于横担方向，不宜安装时可以适当调整，原则上不阻挡工作人员登杆作业，并在横担外侧。抱箍安装点如（图一和图二）所示。５、原则上同一基杆只安装一套装置。水平方向安装示意图与零件加工图见（图一与图FZ-1-04至FZ-1-05）：图二钢绞线位置：沿脚钉内侧进行安装。上抱箍安装位置：紧靠导线横担抱箍下方进行安装。联板安装点图一红圈位置同上图（二）兀型拔梢杆1、安装示意图见图（FZ-1-06）。2、防坠落装置上把抱箍直径为316mm，防摆抱箍直径为370mm，下把抱箍根据实际杆型和安装点杆身尺寸大小而定（见图FZ-1-07的表1）。3、抱箍的加工方法（见图FZ-1-07）。（三）钢管塔：爬梯部分（...
