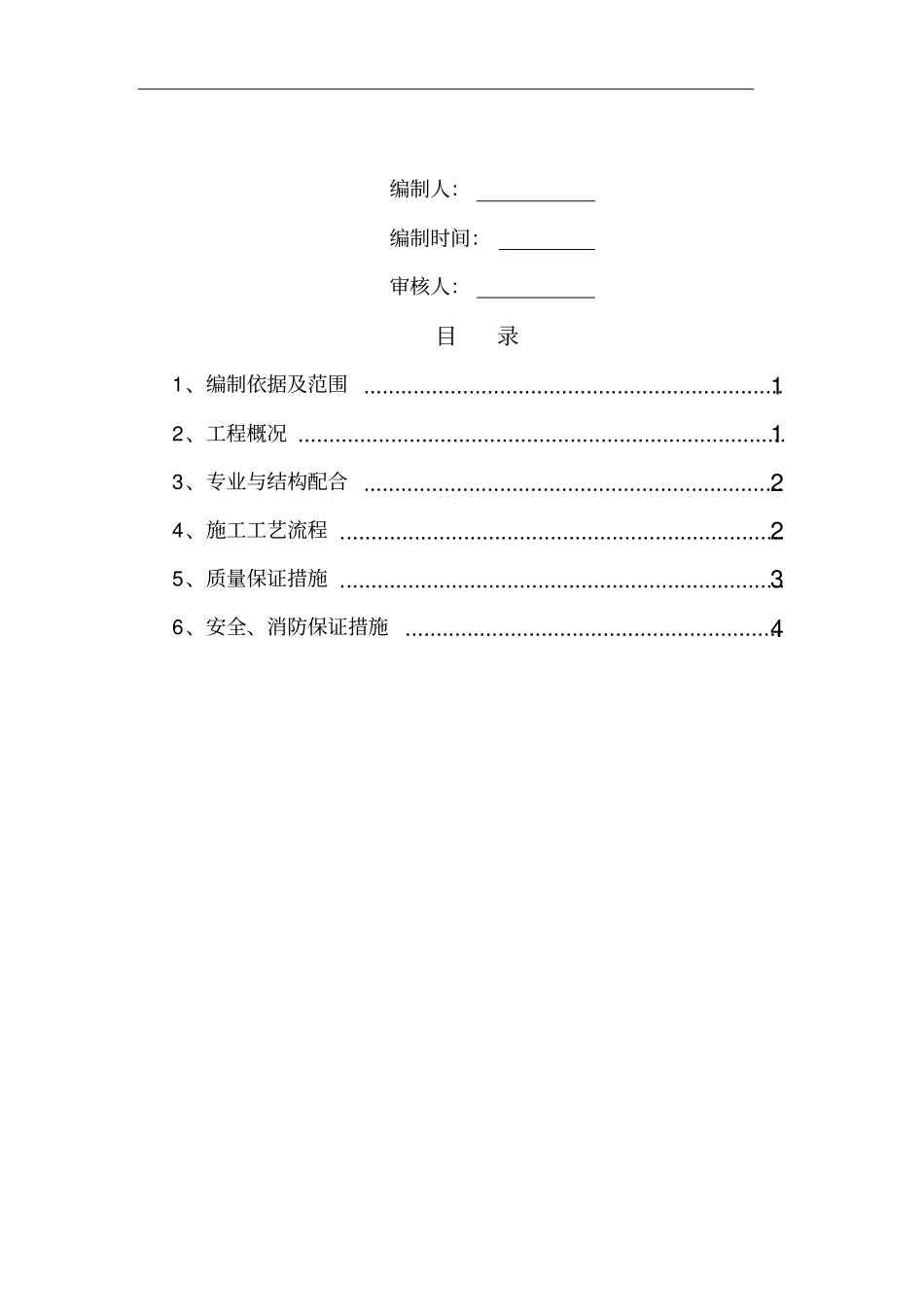

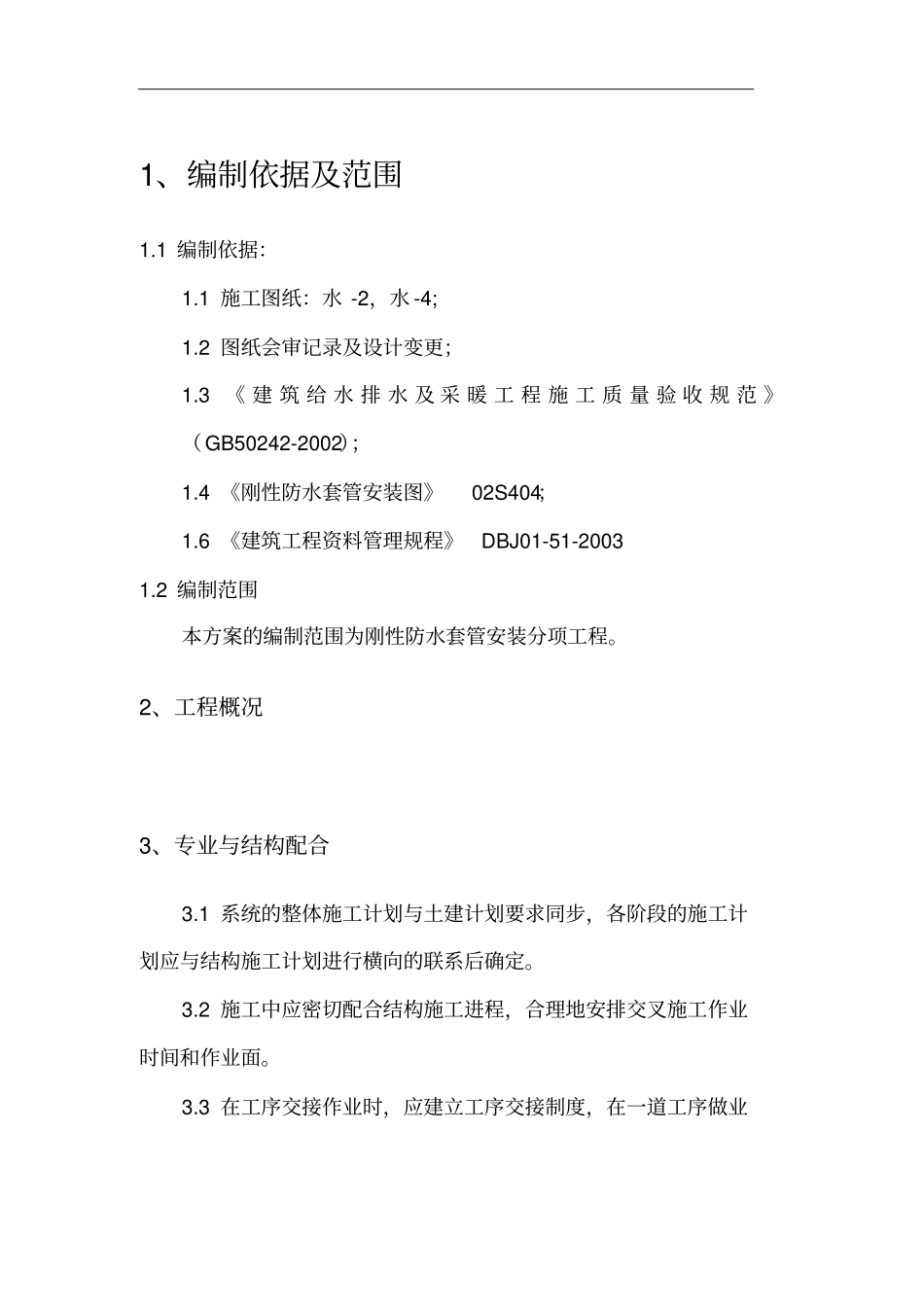

防水套管作业指导书编制人：编制时间：审核人：目录1、编制依据及范围....................................................................12、工程概况...............................................................................13、专业与结构配合....................................................................24、施工工艺流程........................................................................25、质量保证措施........................................................................36、安全、消防保证措施.............................................................41、编制依据及范围1.1编制依据：1.1施工图纸：水-2，水-4;1.2图纸会审记录及设计变更；1.3《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）；1.4《刚性防水套管安装图》02S404；1.6《建筑工程资料管理规程》DBJ01-51-20031.2编制范围本方案的编制范围为刚性防水套管安装分项工程。2、工程概况3、专业与结构配合3.1系统的整体施工计划与土建计划要求同步，各阶段的施工计划应与结构施工计划进行横向的联系后确定。3.2施工中应密切配合结构施工进程，合理地安排交叉施工作业时间和作业面。3.3在工序交接作业时，应建立工序交接制度，在一道工序做业完毕后，必须进行双方同意后方可进入下一道工序的作业。3.4土建或专业方面若有变更而涉及对方做法的改变时，应及时进行联系，并做好配合工作。3.5土建或专业工程交叉作业时应注意保护已完的成品、半成品，对成品，半成品的保护应有统一的保护制度，土建、专业的施工工长应协调沟通好，做好双方成品、半成品的保护工作。4、施工工艺流程选料→放样、下料→制作→套管安装4.1选料：本工程部分套管采用带用翼环的刚性防水套管，套管材料采用焊接钢管，材料入场时，首先检查管子的外观是否有无裂纹、缺口等。4.2下料：根据设计施工图及土建施工图，确定水池或外墙壁厚，然后用卷尺在钢管上量好尺寸，把钢管放在切割机进行切割，切口表面应平整，不得有裂纹、毛刺、凹凸等缺陷，切口平面应与管子轴线垂直。4.3制作：先把钢板加工成翼环，翼环所需的钢板厚度采用δ=10mm，，加工前应该在钢板上用粉笔画好所需翼环的尺寸，一般翼环的宽度为5cm，然后将翼环焊接在套管的1/2处，进行双面满焊，即为带翼环的刚性防水套管。根据施工图，核定套管平面位置及标高，确认无误后将已加工完好的刚性防水套管进行预埋，要求预埋套管的管径应比所安装的管道直径大二级，为防止土建施工时移动套管，最后对已预埋的套管在结构筋上焊接牢固，套管长度与外墙厚度一致，管内采用防阻塞木屑或纤维填充堵实。待土建混凝土达到强度，拆模后，立即派人对所埋套管内的填充物进行逐个清扫，确认套管安装位置、标高等符合相关规定后及时加以保护，待安装时使用。带翼环的刚性防水套管预埋见下图：5、质量保证措施5.1技术质量保证措施：5.1.1坚持进行技术、质量教育和培训，不断提高全体施工参入人员的质量意识和技术工作能力，加强施工质量管理工作的力度。5.1.2严格执行项目质量管理制度，要求施工参与人员按照项目质量管理制度的规定进行施工和检验，施工过程中坚决实施质量一票否决制和三检制，相应的资料记录工作应同步进行，记录资料中的签字应齐全，定期进行质量检查及举行质量分析例会并有相应的记录，对不合格品的纠正问题有切实可行的措施并贯彻实施。5.1.3图纸会审和相应的技术核定：开工前技术人员应对图纸中的问题进行整理，将问题及时在会审时提出，对设计院的答复应有详细的记录，整理好的会审资料要归档、反应到施工中去。对施工中可能遇到的不确定问题和变更设计要与设计院取得联系，以技术核定单或变更洽商等书面形式确定施工方法，并及时将施工方法对施工人员进行交底。5.1.4技术交底：系统工程开工前，专业工长应对施工班组提出书面的交底，对分项作业中的质量、安全、技术、成品保护等相关的问题做出具体的要求，做到项项工作有交底，并将相应的资料进行存档备查。5.1.5对特殊工种在上岗作业前应进行实际操作能力的考核，...
