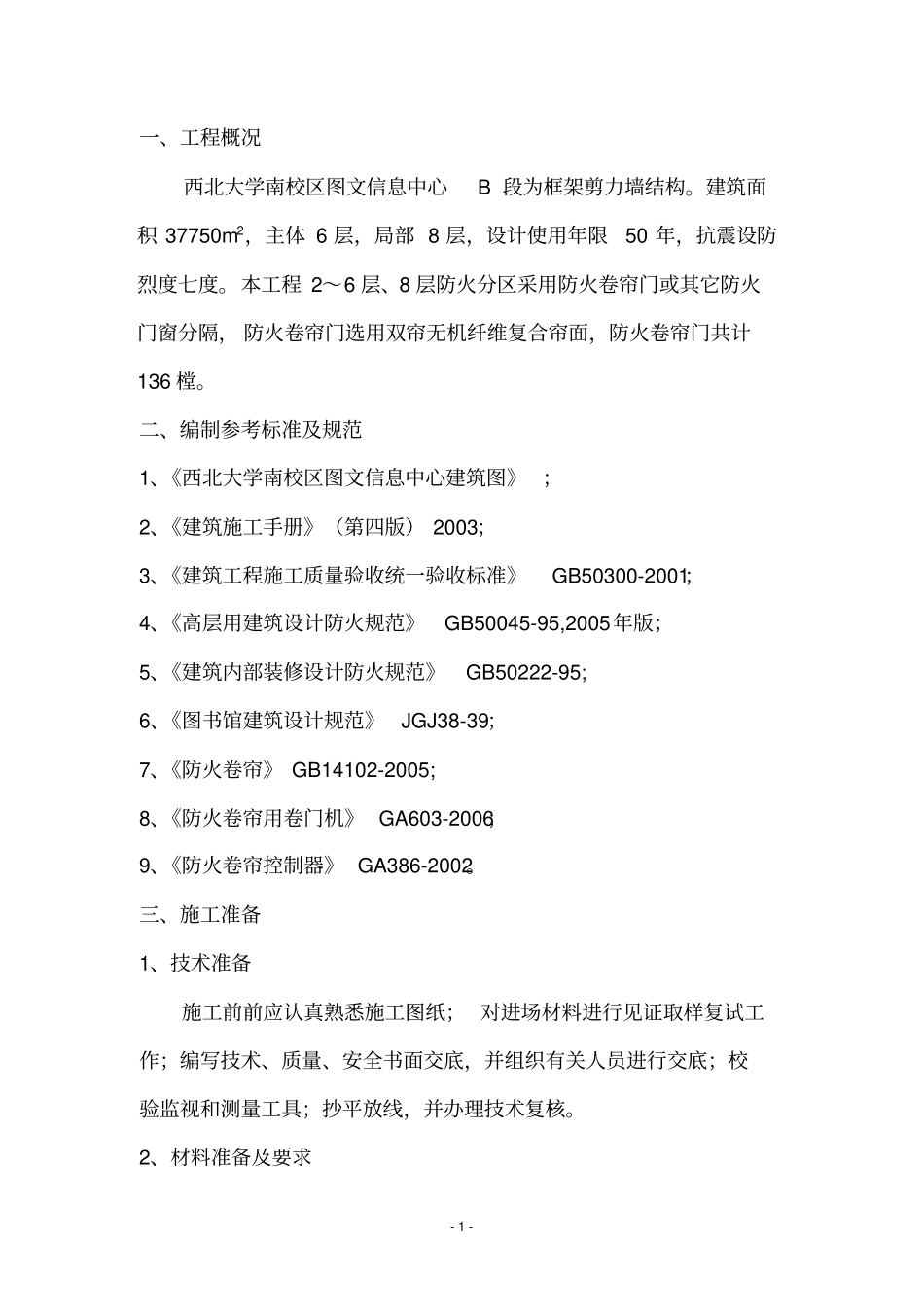

防火卷帘门施工方案编制：时间:审核：时间：批准：时间：年月日目录一、工程概况........................................-1-二、编制参考标准及规范...............................-1-三、施工准备........................................-1-四、施工工艺........................................-2-五、质量标准........................................-6-六、成品保护........................................-8-七、施工纪律和安全管理...............................-8--1-一、工程概况西北大学南校区图文信息中心B段为框架剪力墙结构。建筑面积37750m2，主体6层，局部8层，设计使用年限50年，抗震设防烈度七度。本工程2～6层、8层防火分区采用防火卷帘门或其它防火门窗分隔，防火卷帘门选用双帘无机纤维复合帘面，防火卷帘门共计136樘。二、编制参考标准及规范1、《西北大学南校区图文信息中心建筑图》；2、《建筑施工手册》（第四版）2003；3、《建筑工程施工质量验收统一验收标准》GB50300-2001；4、《高层用建筑设计防火规范》GB50045-95,2005年版；5、《建筑内部装修设计防火规范》GB50222-95;6、《图书馆建筑设计规范》JGJ38-39；7、《防火卷帘》GB14102-2005;8、《防火卷帘用卷门机》GA603-2006；9、《防火卷帘控制器》GA386-2002。三、施工准备1、技术准备施工前前应认真熟悉施工图纸；对进场材料进行见证取样复试工作；编写技术、质量、安全书面交底，并组织有关人员进行交底；校验监视和测量工具；抄平放线，并办理技术复核。2、材料准备及要求-2-防火卷帘门的帘面、夹板、座板、导槽、箱体的种类、规格、燃烧性能必须符合设计要求及国家现行规范要求。3、主要机具机具：打磨机、切割机、手枪钻、水准仪、电焊机、电锤等；工具：托线板、靠尺、卷尺、白线、红铅笔等。四、施工工艺1、施工流程确认洞口尺寸及产品规格→划线→左右电机座板安装→卷筒轴制作、安装→安装导轨→安装无机卷帘→安装电机、电控箱→调试卷帘→安装箱体保护罩→调试→验收。2、施工方法2.1确认洞口及产品规格：安装前，依据西北大学南校区图文信息中心施工图对建筑物洞口尺寸、标高以予以核对，并将防火卷帘产品规格、尺寸、型号、正确的安装位置予以核对。2.2划线：确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线实施划线。2.2.1划出建筑洞口宽度方向中心线；2.2.2左右支架中心卷筒轴中心的标高位置线；2.2.3左右支架宽度方向固定位置线划线后，依据防火卷帘门安装图，对所划线位置进行检验、验证其精度允差不大于3mm。-3-2.3左右电机座板安装：安装应按以下步骤要求进行：2.3.1根据安装图纸确认安装型式：本工程采用墙侧安装。2.3.2清理并找平支架与建筑物(墙体、柱、梁)的安装基准面。当安装形式为墙侧安装时:a、建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于支架钢板厚度的钢板垫板。依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于4个，且其安全系数不小于防火卷帘总重量的5倍。安装基准面应垂直于支架。b、要求:墙侧装支架表面应垂直于安装基准面，墙中间安装时其支架轴头中心线垂直于安装基准面。安装后，左右二支架轴头(轴承)中心应同轴，其不同轴度在全长范围内不大于2mm。当采用钢质膨胀螺栓时，其胀栓的最小埋入深度应符合要求。凡焊接处应无虚焊，夹渣，焊后应除渣，并作防锈处理。2.4卷筒轴的安装2.4.1安装前应检查卷筒轴轴头焊接，卷轴直线度质量。以及首板固定位置与卷轴轴向是否平行。2.4.2检查无误后，使用相应的安全起重工具进行吊装与左右支架装配安装固定。2.4.3要求:卷筒轴安装后应检验确认其水平度，水平度在全长-4-范围内不大于2mm。2.5导轨安装2.5.1导轨的安装应满足下表规定:防火卷帘帘面嵌入导轨深度导轨间距离B每端嵌入深度B<3000>453000≤B<5000>505000≤B<9000>60注：导轨间距离增加1000mm，每端嵌入深度增加10mm。2.5.2导轨顶部应成圆弧形，其长度超过洞口75mm。2.5.3导轨现场安装应牢固，预埋钢件与导轨连接间距不得大于600mm。2.5.4安装后，导轨应垂...
