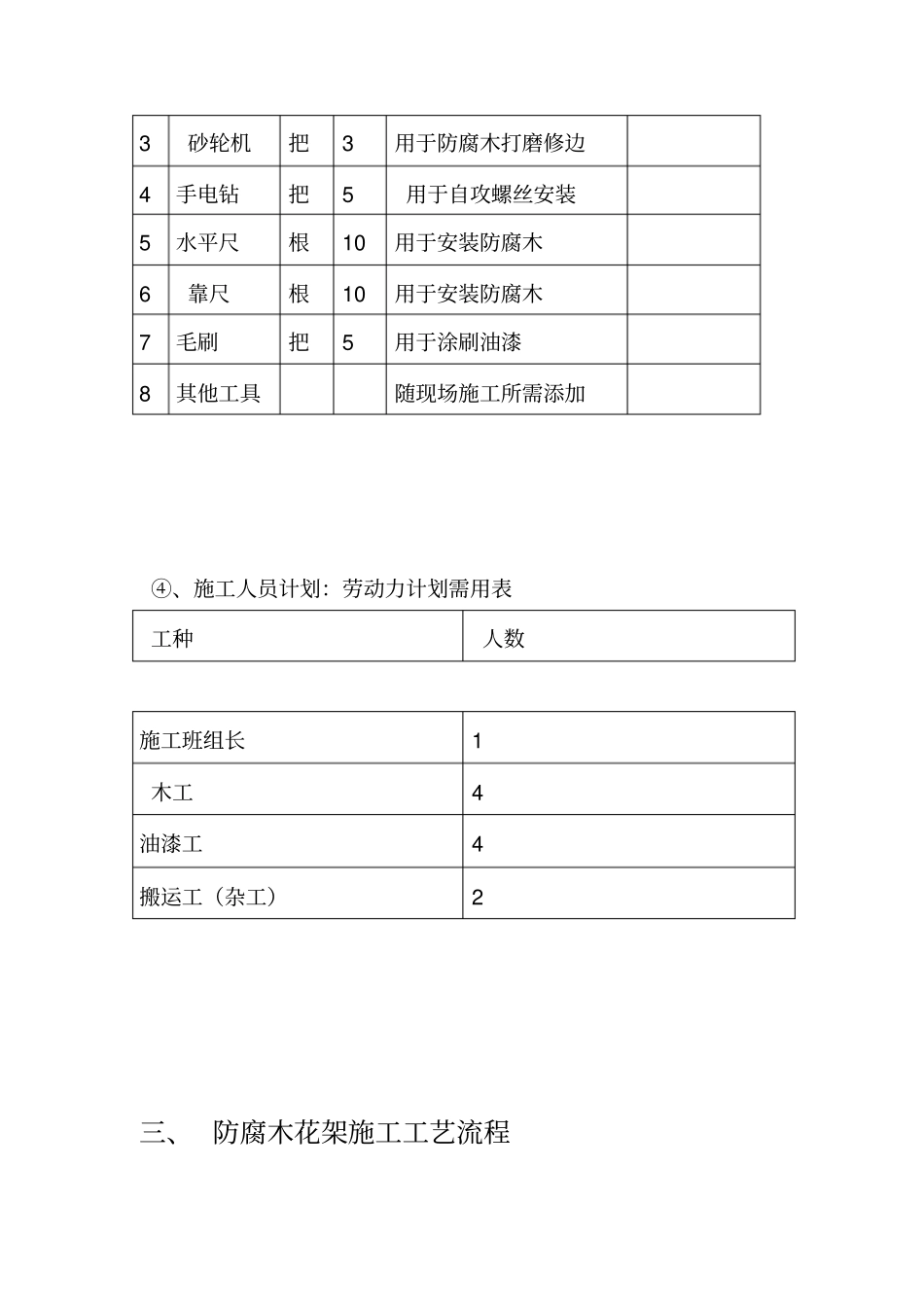

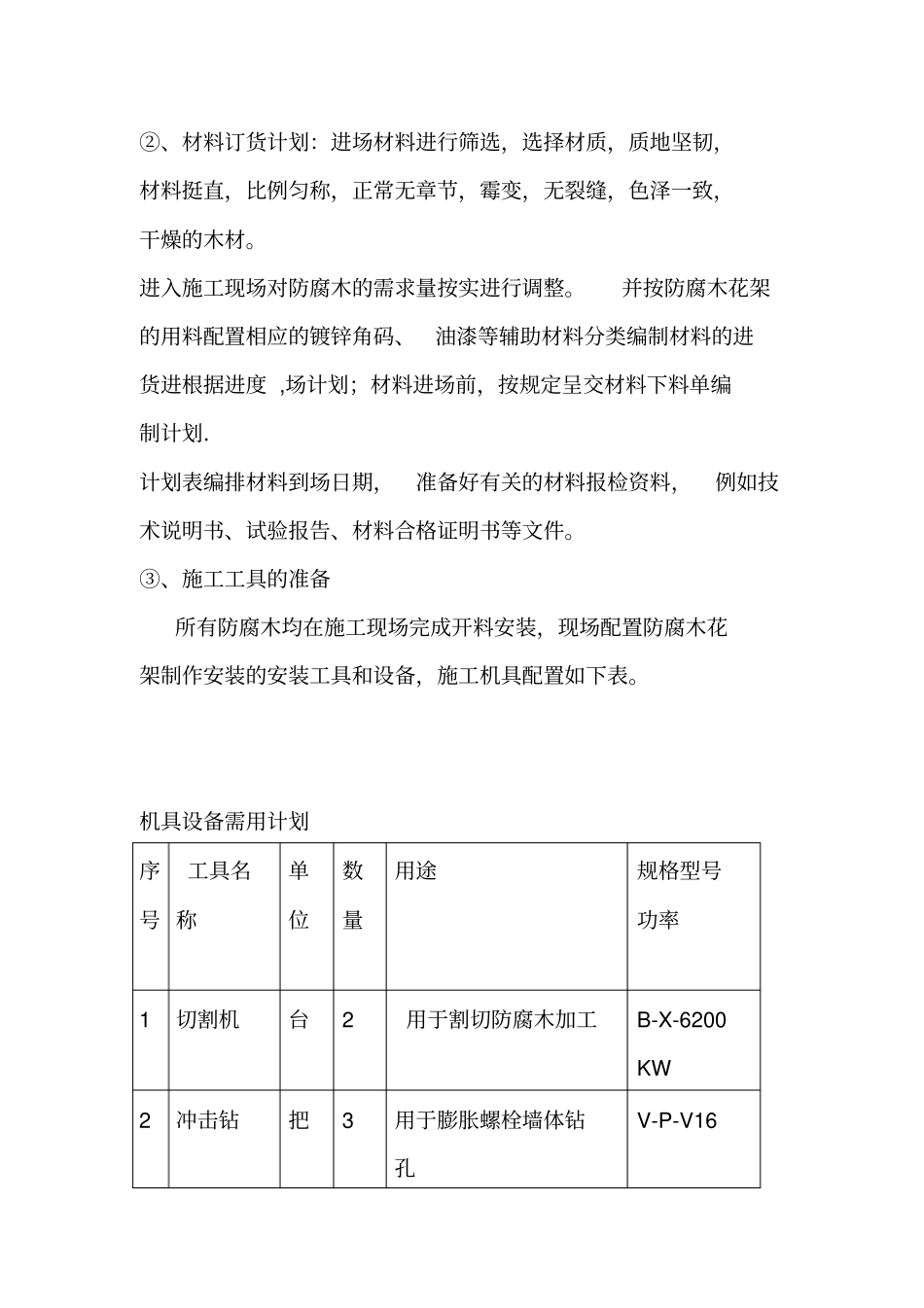

×温泉养生谷×防腐木花架施工方案工程概述一、1.1、项目地点：惠州市龙门县永汉镇1.2、装饰概况：多层样板房，二层露天阳台、三层露天阳台采用防腐木花架1.3、材料说明：本工程选用“丰胜”牌防腐木制作装饰花架花架用材分为三部分，分别为：①立柱：截面为200×200，长度依据施工图纸。②主梁：截面为150×100，长度依据施工图纸。（大于6米需现场拼接）③副梁：截面为150×100，长度依据施工图纸。④连接角码：立柱连接角码采用L150+60×60×6镀锌角码，横梁连接角码采用L50×4镀锌角码。⑤油漆：专业水性户外木油漆。二、前期准备工作2.1、熟悉图纸，准确掌握图纸规定及工艺做法。2.2、实地勘测，结合施工图纸进行现场实地勘测。2.3、材料准备，准备施工所必须的材料工具。、每种材料均要附有出厂合格证、质保书及必要的检验报告。①②、材料订货计划：进场材料进行筛选，选择材质，质地坚韧，材料挺直，比例匀称，正常无章节，霉变，无裂缝，色泽一致，干燥的木材。进入施工现场对防腐木的需求量按实进行调整。并按防腐木花架的用料配置相应的镀锌角码、油漆等辅助材料分类编制材料的进货进根据进度,场计划；材料进场前，按规定呈交材料下料单编制计划．计划表编排材料到场日期，准备好有关的材料报检资料，例如技术说明书、试验报告、材料合格证明书等文件。③、施工工具的准备所有防腐木均在施工现场完成开料安装，现场配置防腐木花架制作安装的安装工具和设备，施工机具配置如下表。机具设备需用计划序号工具名称单位数量用途规格型号功率1切割机台2用于割切防腐木加工B-X-6200KW2冲击钻把3用于膨胀螺栓墙体钻孔V-P-V163砂轮机把3用于防腐木打磨修边4手电钻把5用于自攻螺丝安装5水平尺根10用于安装防腐木6靠尺根10用于安装防腐木7毛刷把5用于涂刷油漆8其他工具随现场施工所需添加④、施工人员计划：劳动力计划需用表工种人数施工班组长1木工4油漆工4搬运工（杂工）2三、防腐木花架施工工艺流程基层处理→墙面分格放线→立柱定位→横梁定位→角码安装→检验分格、平整度和牢固性→开料→立柱安装→主梁安装→副梁安装→油漆→墙面清理→检验。四、施工工艺流程主要施工工艺施工方案4.1、基层处理对照骨架的设计分割尺寸，检查主体结构的质量是否符合要求，主体结构的质量是否符合要求，主体结构质量对骨架的位置影响较大，且直接影响到干挂石材的分割尺寸。墙面的垂直水平位置。对主体结构的孔洞及表面的缺陷也应认真处理。4.2、墙面分格放线放线是将防腐木花架的位置弹线到主体结构上，放线工作根据轨线及标高点进行，一般先弹出立柱的位置，确定立柱的锚固点，待立柱通长布置完毕，再确定主梁位置，副梁位置根据主梁总长度平均划分，一般间隔在300mm与400mm之间。4.2.1、施工要点防腐木制作，为避免立柱在使用过程200×200本工程花架立柱选用截面为中产生裂缝，立柱四面均开5×5防裂槽，立柱靠结构位置连接采用L150+60×60×6镀锌角码为连接件，M10×100不锈钢膨胀螺栓（两颗）固定结构，采用双头φ12螺栓（两颗）固定立柱（详见大样图）；主梁选用截面为150×100防腐木制作，悬空两端做切角造型（详见大样图），主梁靠结构位置连接采用L50×4镀锌角码为连接件，M10×100不锈钢膨胀螺栓（两颗）固定结构（详见大样图），主梁靠立柱位置连接采用L50×4镀锌角码为连接件，M6×50自攻螺丝（两颗）连接固定（详见大样图）；副梁选用150×100防腐木制作，悬空端做切角造型（详见图），副梁靠主梁位置连接采用L50×4镀锌角码为连接件，M6×50自攻螺丝（两颗）连接固定（详见大样图）。花架安装完成后整体做防腐油漆。做法大样图如下:4.2.2、质量控制4.2.2.1、防腐木花架安装前将立柱与主梁位置线弹到主体结构表面。4.2.2.2立柱施工安装前在首尾位置吊通长垂直线，并用经纬仪校核，以确保立柱垂直度。4.2.2.3、拉通长水平线，检验副梁是否在同一平面上。4.2.2.4、防腐木花架制作前，先进行放样，木工放样应按照设计要求的木料规格操作，应检查花架方木的角度是否一致，有松动现象，整体强度是否牢固。五、工程进度保证措施5.1、开工前，熟悉施工图纸，及时做好场地移交工作。5.2...
