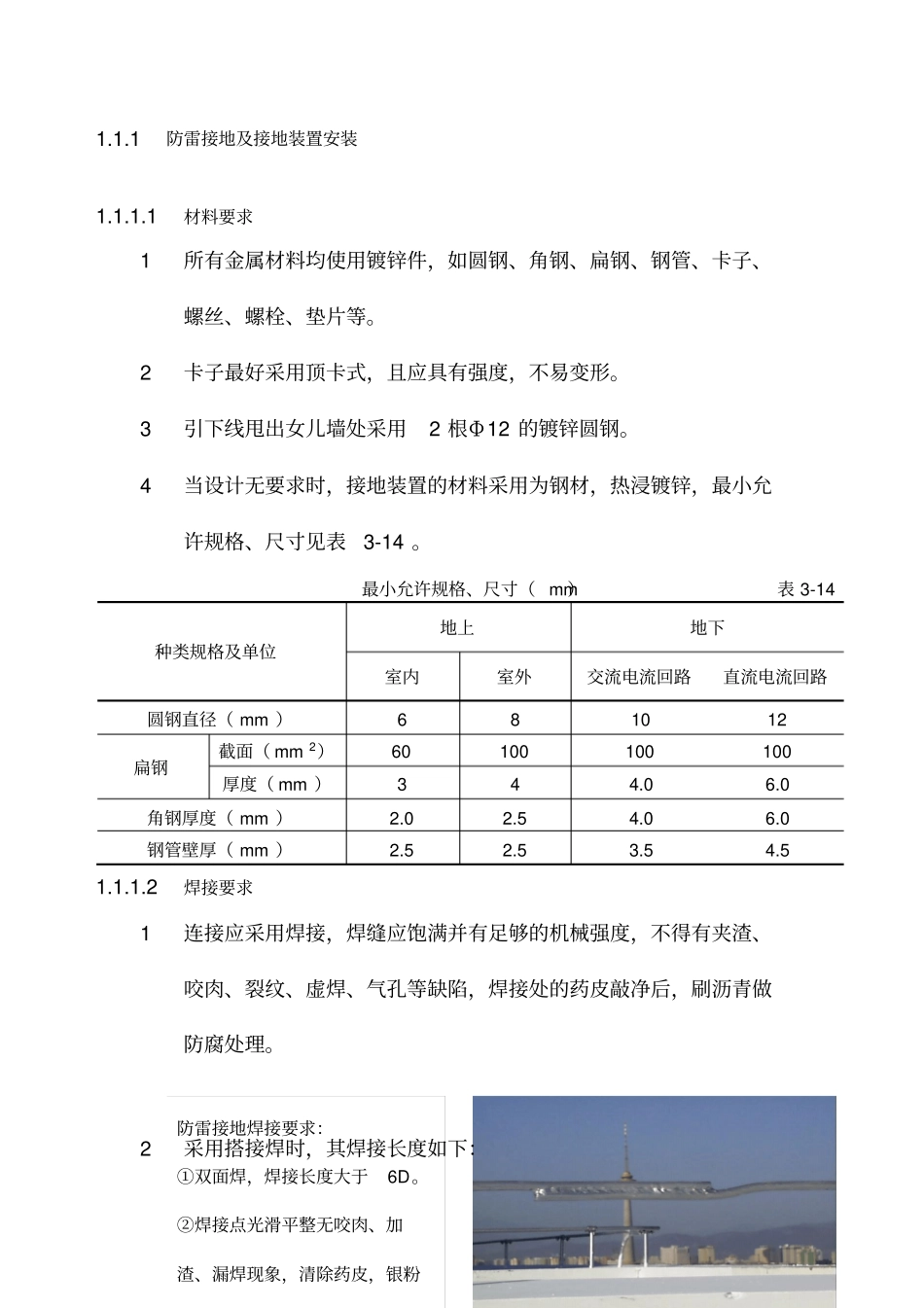

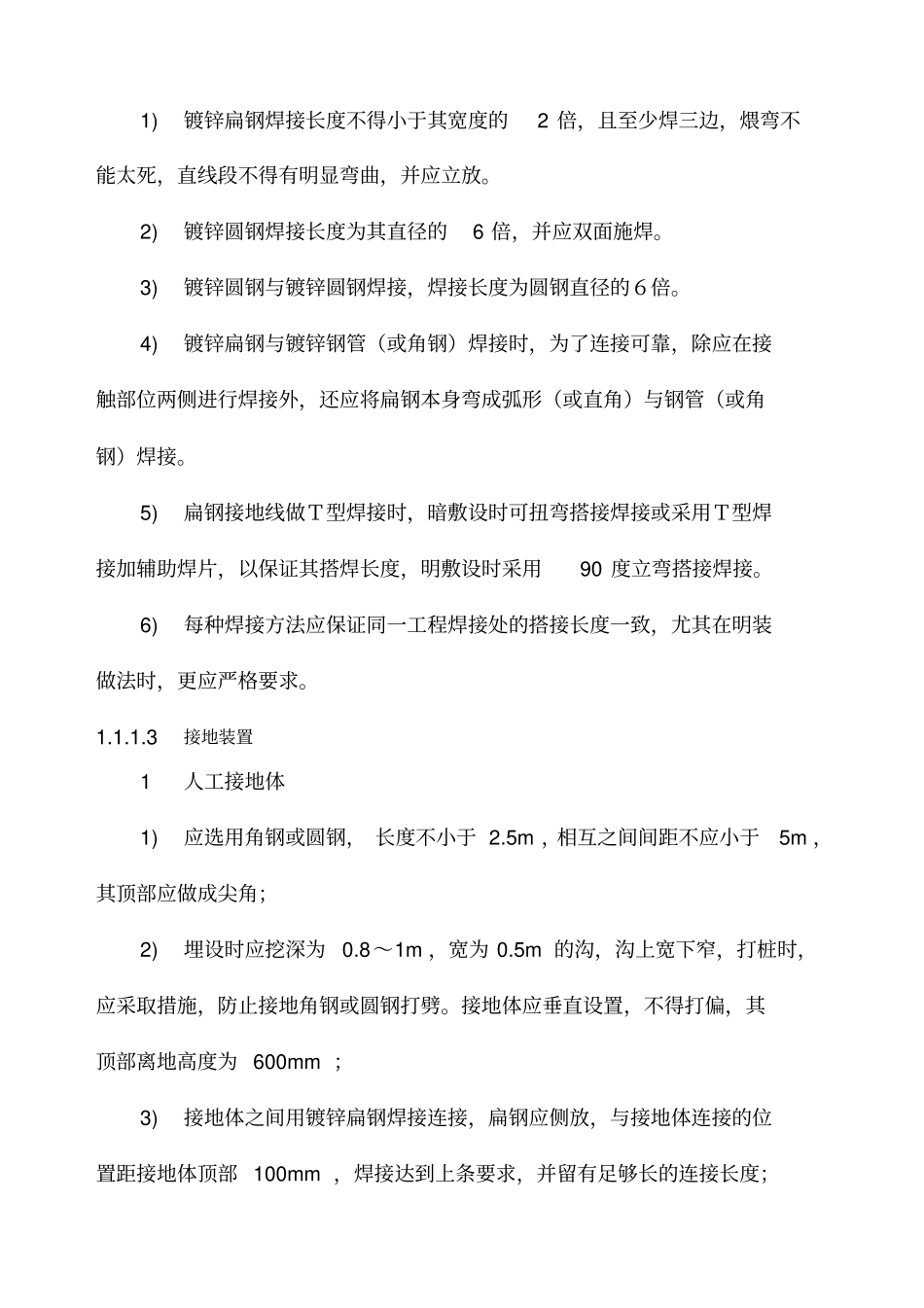

1.1.1防雷接地及接地装置安装1.1.1.1材料要求1所有金属材料均使用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。2卡子最好采用顶卡式，且应具有强度，不易变形。3引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。4当设计无要求时，接地装置的材料采用为钢材，热浸镀锌，最小允许规格、尺寸见表3-14。最小允许规格、尺寸（mm）表3-14种类规格及单位地上地下室内室外交流电流回路直流电流回路圆钢直径（mm）681012扁钢截面（mm2）60100100100厚度（mm）344.06.0角钢厚度（mm）2.02.54.06.0钢管壁厚（mm）2.52.53.54.51.1.1.2焊接要求1连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。2采用搭接焊时，其焊接长度如下：防雷接地焊接要求：①双面焊，焊接长度大于6D。②焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉1)镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，煨弯不能太死，直线段不得有明显弯曲，并应立放。2)镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。3)镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的６倍。4)镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。5)扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90度立弯搭接焊接。6)每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。1.1.1.3接地装置1人工接地体1)应选用角钢或圆钢，长度不小于2.5m，相互之间间距不应小于5m，其顶部应做成尖角；2)埋设时应挖深为0.8～1m，宽为0.5m的沟，沟上宽下窄，打桩时，应采取措施，防止接地角钢或圆钢打劈。接地体应垂直设置，不得打偏，其顶部离地高度为600mm；3)接地体之间用镀锌扁钢焊接连接，扁钢应侧放，与接地体连接的位置距接地体顶部100mm，焊接达到上条要求，并留有足够长的连接长度；4)接地体埋设位置距建筑物不宜小于1.5m，遇有垃圾灰渣等时，应换土并分层夯实；5)当接地装置必须埋设在建筑物出入口或人行道小于3m时，应采用均压带做法或接地装置上敷设50-90mm沥青层，其宽度应超过接地装置2m。2自然接地体1)利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；2)将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。1.1.1.4接地干线1室外接地干线敷设室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。2室内接地干线明敷设1)室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。2)明敷设接地线不应妨碍设备的拆除与检修。3)接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；4)接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。5)接地干线敷设应平直，水平度及垂直度允许偏差2/1000，但全长不得超过10m；转角处接地干线弯曲半径不得小于扁钢宽度的２倍。6)明敷设的接地线应表面刷黑漆，油漆应均匀无遗漏，但接地卡子及接地端子等处不得刷油。如因建筑物设计刷其他颜色，则应在连接处及分支处刷以各宽为150mm的两条黑带，其间距150mm。7)穿墙时，应套管保护，跨越伸缩缝，应做煨管补偿。8)在室内接地干线上隔10m，装设一个接地端子。9)接地线引向建筑物入口处，应标以黑色接地标志。1.1.1.5引下线安装1引下线暗装当利用建筑物主筋做引下线时应满足：1)主筋截面积不得小于90mm2，每条引下线不得少于２根主筋；2)主筋搭接处接接地线的要求焊接，当主筋采用压力埋弧焊、对焊、冷挤压时其接头处可不跨接。①结构主筋为锥螺纹连接时无须焊接跨接地线利用结构主筋作为防雷接地引下线时：①双面施焊，焊接长度为6D。②接地引下线为墙体主筋时，要采用内外两主筋。3)引下线扁...
