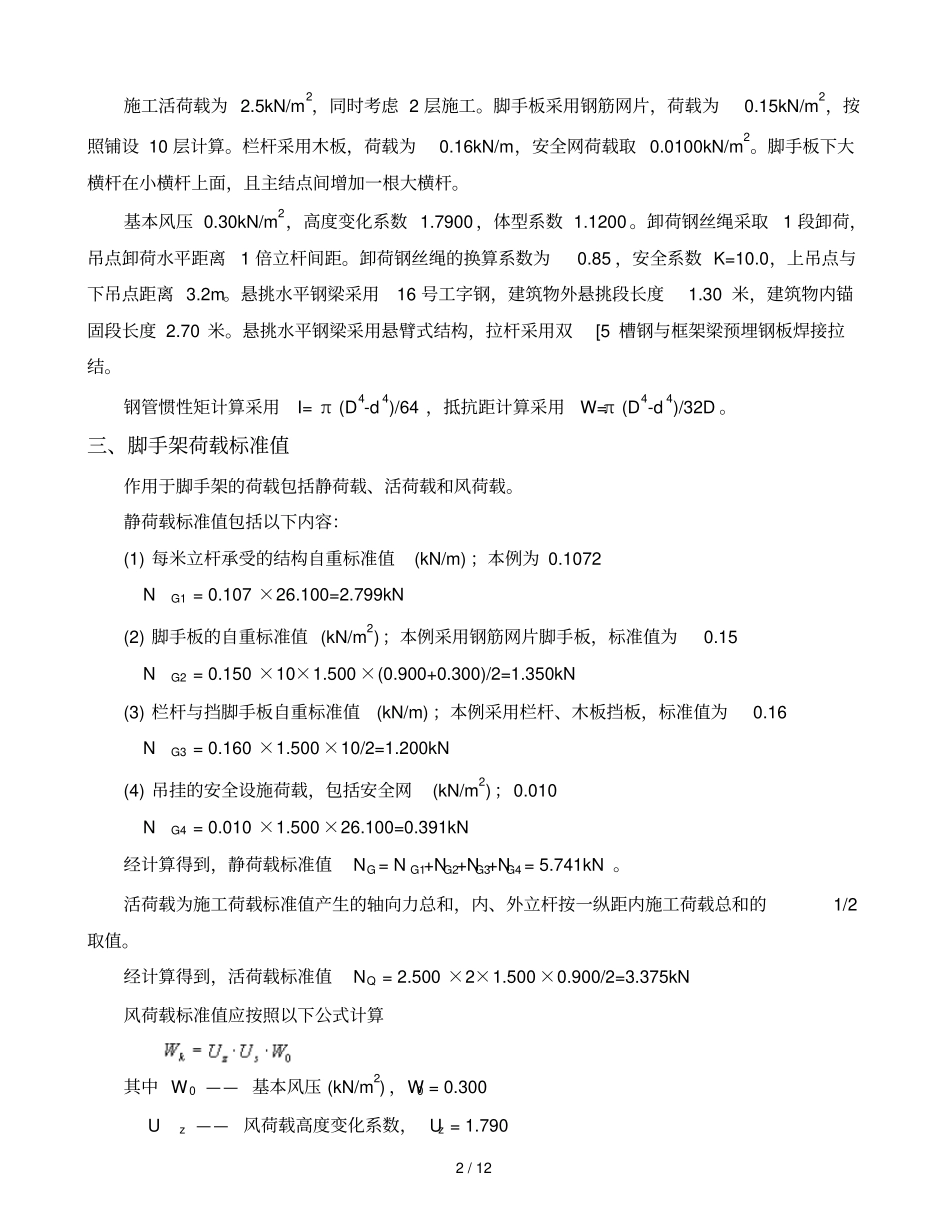

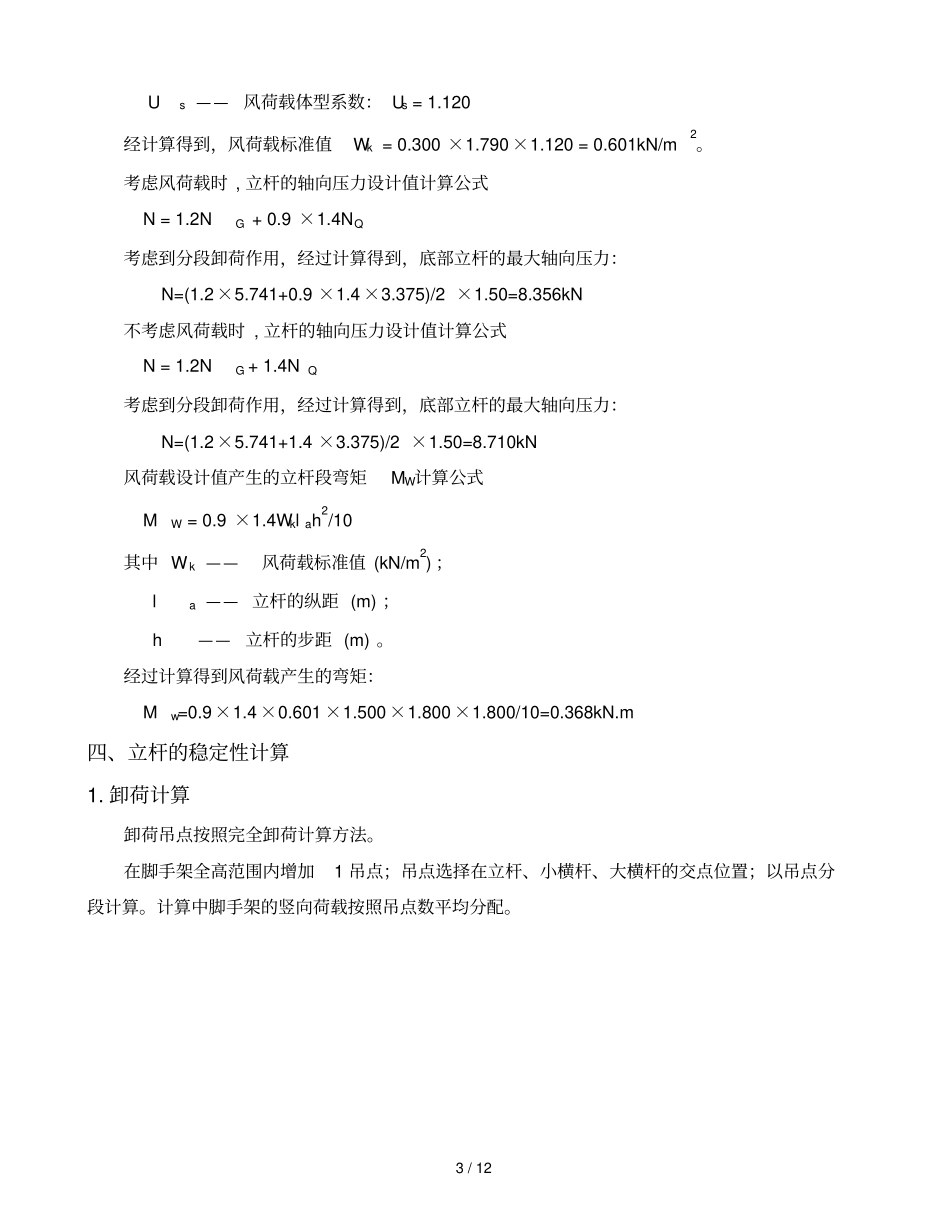

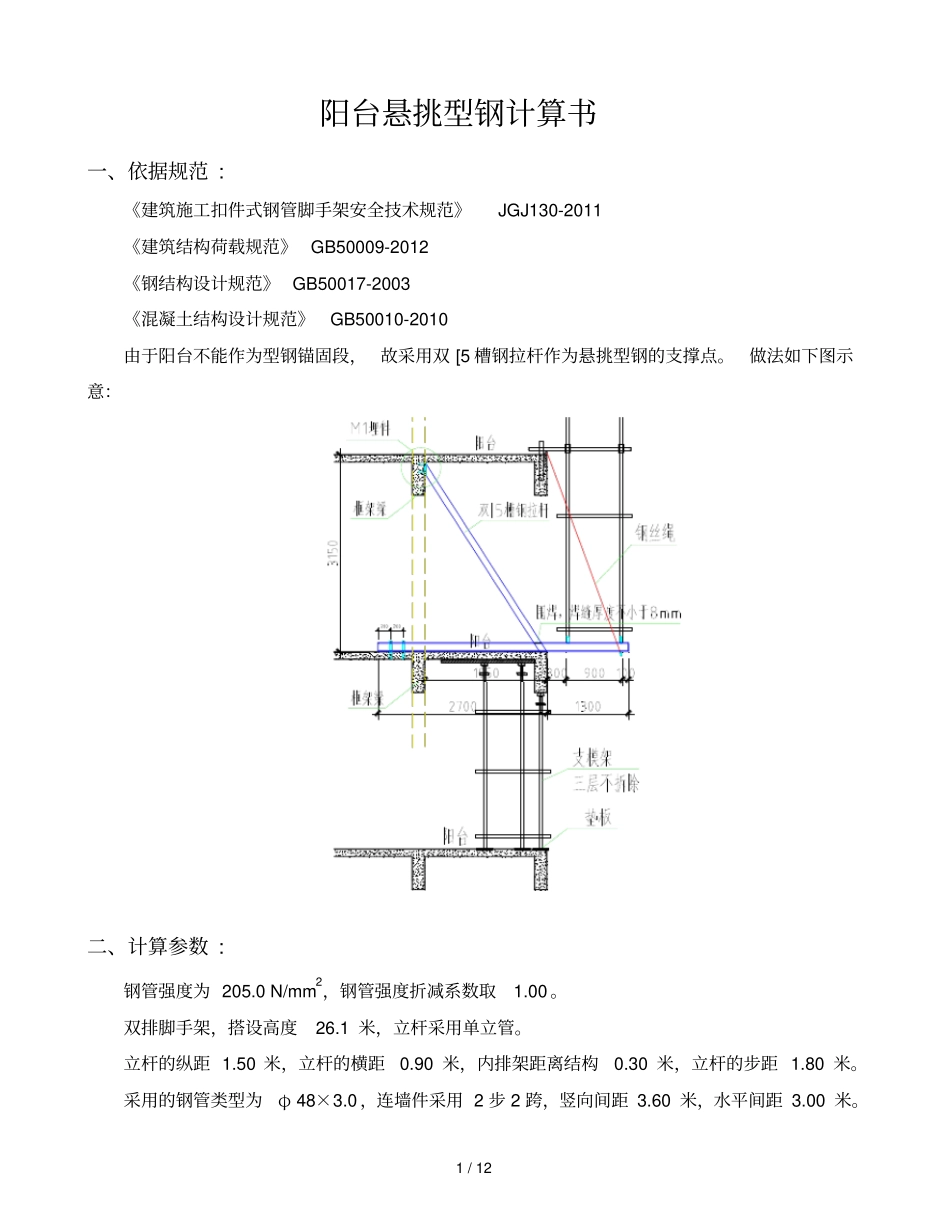

1/12阳台悬挑型钢计算书一、依据规范:《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010由于阳台不能作为型钢锚固段，故采用双[5槽钢拉杆作为悬挑型钢的支撑点。做法如下图示意：二、计算参数:钢管强度为205.0N/mm2，钢管强度折减系数取1.00。双排脚手架，搭设高度26.1米，立杆采用单立管。立杆的纵距1.50米，立杆的横距0.90米，内排架距离结构0.30米，立杆的步距1.80米。采用的钢管类型为φ48×3.0，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。2/12施工活荷载为2.5kN/m2，同时考虑2层施工。脚手板采用钢筋网片，荷载为0.15kN/m2，按照铺设10层计算。栏杆采用木板，荷载为0.16kN/m，安全网荷载取0.0100kN/m2。脚手板下大横杆在小横杆上面，且主结点间增加一根大横杆。基本风压0.30kN/m2，高度变化系数1.7900，体型系数1.1200。卸荷钢丝绳采取1段卸荷，吊点卸荷水平距离1倍立杆间距。卸荷钢丝绳的换算系数为0.85，安全系数K=10.0，上吊点与下吊点距离3.2m。悬挑水平钢梁采用16号工字钢，建筑物外悬挑段长度1.30米，建筑物内锚固段长度2.70米。悬挑水平钢梁采用悬臂式结构，拉杆采用双[5槽钢与框架梁预埋钢板焊接拉结。钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。三、脚手架荷载标准值作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立杆承受的结构自重标准值(kN/m)；本例为0.1072NG1=0.107×26.100=2.799kN(2)脚手板的自重标准值(kN/m2)；本例采用钢筋网片脚手板，标准值为0.15NG2=0.150×10×1.500×(0.900+0.300)/2=1.350kN(3)栏杆与挡脚手板自重标准值(kN/m)；本例采用栏杆、木板挡板，标准值为0.16NG3=0.160×1.500×10/2=1.200kN(4)吊挂的安全设施荷载，包括安全网(kN/m2)；0.010NG4=0.010×1.500×26.100=0.391kN经计算得到，静荷载标准值NG=NG1+NG2+NG3+NG4=5.741kN。活荷载为施工荷载标准值产生的轴向力总和，内、外立杆按一纵距内施工荷载总和的1/2取值。经计算得到，活荷载标准值NQ=2.500×2×1.500×0.900/2=3.375kN风荷载标准值应按照以下公式计算其中W0——基本风压(kN/m2)，W0=0.300Uz——风荷载高度变化系数，Uz=1.7903/12Us——风荷载体型系数：Us=1.120经计算得到，风荷载标准值Wk=0.300×1.790×1.120=0.601kN/m2。考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+0.9×1.4NQ考虑到分段卸荷作用，经过计算得到，底部立杆的最大轴向压力：N=(1.2×5.741+0.9×1.4×3.375)/2×1.50=8.356kN不考虑风荷载时,立杆的轴向压力设计值计算公式N=1.2NG+1.4NQ考虑到分段卸荷作用，经过计算得到，底部立杆的最大轴向压力：N=(1.2×5.741+1.4×3.375)/2×1.50=8.710kN风荷载设计值产生的立杆段弯矩MW计算公式MW=0.9×1.4Wklah2/10其中Wk——风荷载标准值(kN/m2)；la——立杆的纵距(m)；h——立杆的步距(m)。经过计算得到风荷载产生的弯矩：Mw=0.9×1.4×0.601×1.500×1.800×1.800/10=0.368kN.m四、立杆的稳定性计算1.卸荷计算卸荷吊点按照完全卸荷计算方法。在脚手架全高范围内增加1吊点；吊点选择在立杆、小横杆、大横杆的交点位置；以吊点分段计算。计算中脚手架的竖向荷载按照吊点数平均分配。4/12经过计算得到α1=arctg[3.15/(0.90+0.30)]=69.146°α2=arctg[3.15/0.30]=84.56°最下面的立杆轴向力在考虑风荷载时为8.356kN和8.356kN。最下面的立杆轴向力在不考虑风荷载时为8.710kN和8.710kN。考虑荷载组合，各吊点位置处内力计算为(kN)T1=9.32T2=8.75F1=3.32F2=0.83其中T钢丝绳拉力，F钢丝绳水平分力。所有卸荷钢丝绳的最大拉力为9.321kN。选择卸荷钢丝绳的破断拉力要大于10.000×9.321/0.850=109.658kN。选择6×19+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径15.5mm。满足要求!吊环强度计算公式为α=T/A<[f]其中[f]——吊环钢筋抗拉强度，《混凝土结构设计规范》2010中9.7.6规定[f]=65N/mm2；A——吊环截面积，每个吊环按照两个截面计算。经过计算得到，选择吊环的直径要至少(18641.910×...
