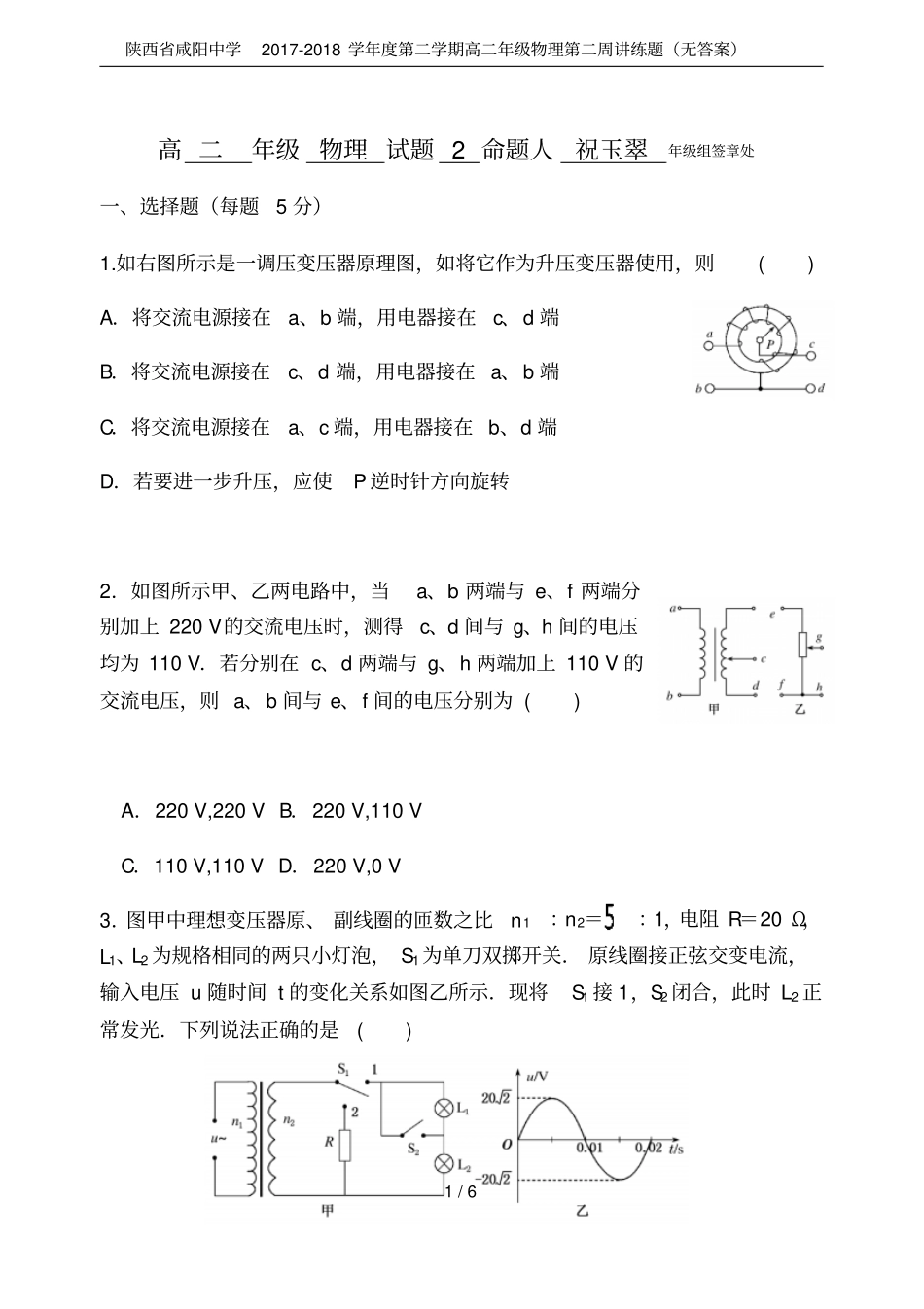

陕西省咸阳中学2017-2018学年度第二学期高二年级物理第二周讲练题（无答案）1/6高二年级物理试题2命题人祝玉翠年级组签章处一、选择题（每题5分）1.如右图所示是一调压变压器原理图，如将它作为升压变压器使用，则()A．将交流电源接在a、b端，用电器接在c、d端B．将交流电源接在c、d端，用电器接在a、b端C．将交流电源接在a、c端，用电器接在b、d端D．若要进一步升压，应使P逆时针方向旋转2．如图所示甲、乙两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V．若分别在c、d两端与g、h两端加上110V的交流电压，则a、b间与e、f间的电压分别为()A．220V,220VB．220V,110VC．110V,110VD．220V,0V3．图甲中理想变压器原、副线圈的匝数之比n1：n2＝：1，电阻R＝20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电流，输入电压u随时间t的变化关系如图乙所示．现将S1接1，S2闭合，此时L2正常发光．下列说法正确的是()陕西省咸阳中学2017-2018学年度第二学期高二年级物理第二周讲练题（无答案）2/6A．输入电压u的表达式u＝202sin(50πt)VB．只断开S2后，L1、L2均正常发光C．只断开S2后，原线圈的输入功率增大D．若S1换接到2后，R消耗的电功率为0.8W4.如右图所示，电路中有四个完全相同的灯泡，额定电压均为U，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n：n2和电源电压U1分别为()A．：22UB．：24UC．：14UD．：12U5.如图所示，为了减少输电线路中电力损失，发电厂发出的电通常是经过变电所升压后通过远距离输送，再经变电所将高压变为低压．某变电所将电压u0＝110002sin100πtV的交流电降为220V供居民小区用电，则变电所变压器()A．原、副线圈匝数比为：1B．副线圈中电流的频率是50HzC．原线圈的导线比副线圈的要粗陕西省咸阳中学2017-2018学年度第二学期高二年级物理第二周讲练题（无答案）3/6D．输入原线圈的电流等于居民小区各用电器电流的总和6．如图所示，为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1、L2，电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示．当开关S闭合后()A．A1示数变大，A1与A2示数的比值不变B．A1示数变大，A1与A2示数的比值变大C．V2示数变小，V1与V2示数的比值变大D．V2示数不变，V1与V2示数的比值不变二、解答题(20分)7.一台小型发电机的最大输出功率为100kW，输出电压恒为500V，现用电阻率为1.8×10－8Ω·m，横截面积为10－5m2的输电线向4×103m远处的用户输电，要使发电机满负荷运行时，输电线上的损失功率不超过发电机总功率的4%，求：(1)所用的理想升压变压器原、副线圈的匝数比是多少？(2)如果用户用电器的额定电压为220V，那么所用的理想降压变压器原、副线圈的匝数比是多少？(3)想一想，当深夜接入电路的用电器减少时，用电器两端的电压是大于、小于还是等于220V？若用电器电路中电流为100A，求此时用电器两端的电压数值．陕西省咸阳中学2017-2018学年度第二学期高二年级物理第二周讲练题（无答案）4/6陕西省咸阳中学2017-2018学年度第二学期高二年级物理第二周讲练题（无答案）5/6附加题:(每题5分，10分)1．某农村水力发电站的发电机的输出电压稳定，它发出的电先通过电站附近的升压变压器升压，然后用输电线路把电能输送到远处村寨附近的降压变压器．经变压器降压后，再用线路接到各用户，设两变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但用电总功率增加，这时()A．升压变压器的副线圈的电压变大B．高压输电线路的电压损失变大C．降压变压器的副线圈上的电压变大D．降压变压器到各用户的输电线上的电压损失变大2．(2012·江苏高考)某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路。仅考虑L1在铁芯中产生的磁场，下列说法正确的有()A．家庭电路正常工作时，L2中的磁通量为零B．家庭电路中使用的电器增多时，L2中...
