除湿机安装工程施工方案VIP免费

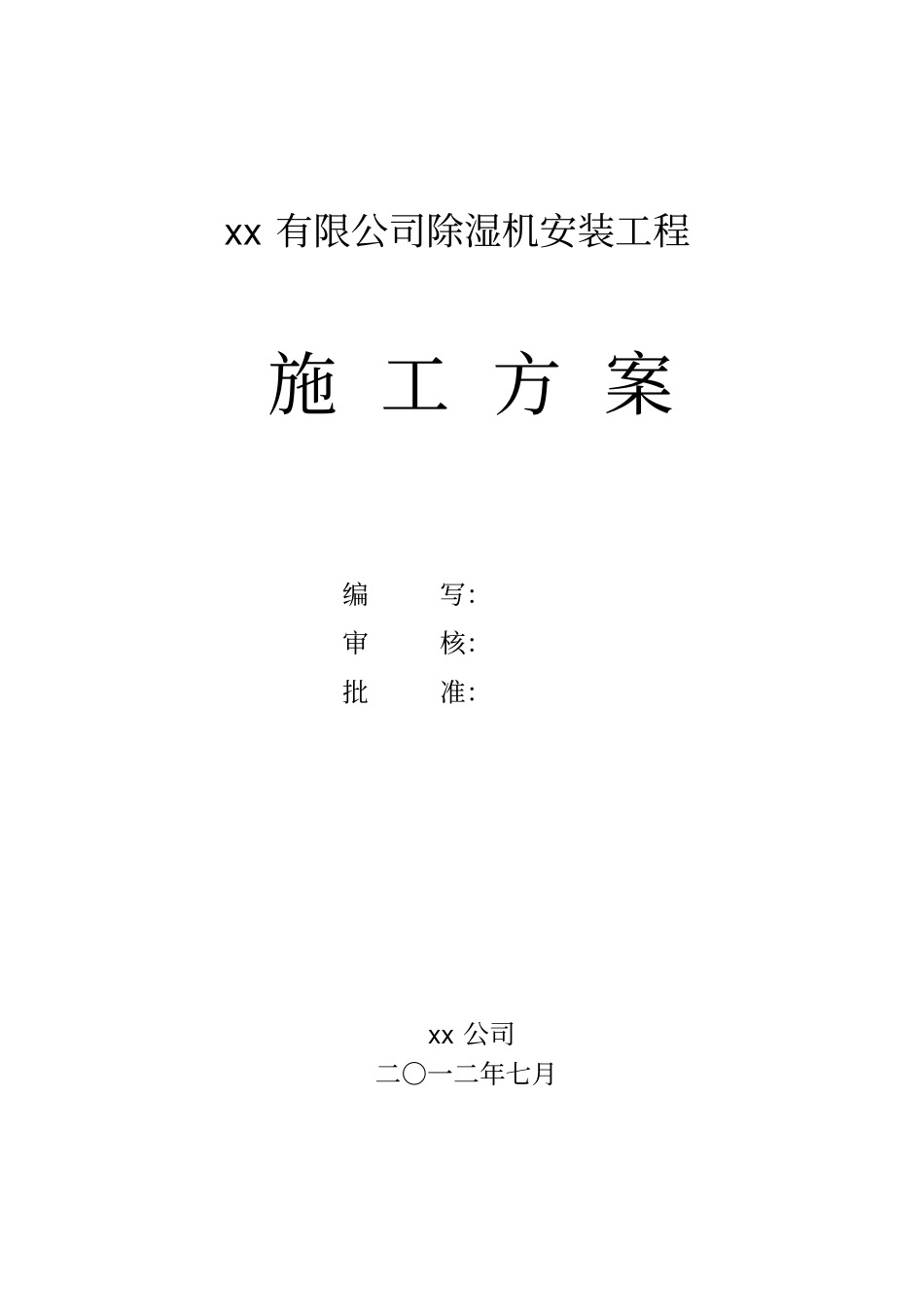

除湿机安装工程施工方案_第1页
1/10

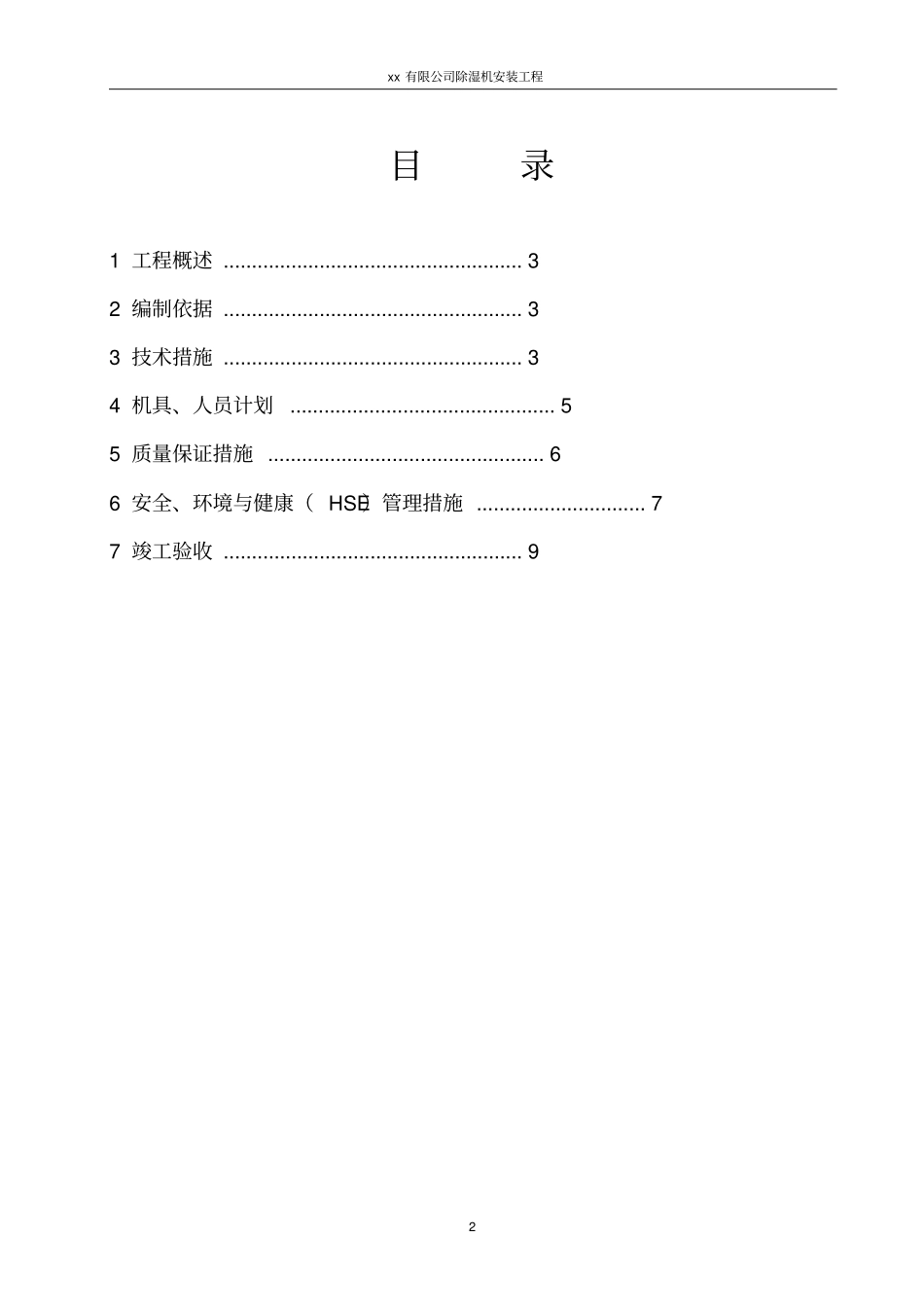

除湿机安装工程施工方案_第2页
2/10

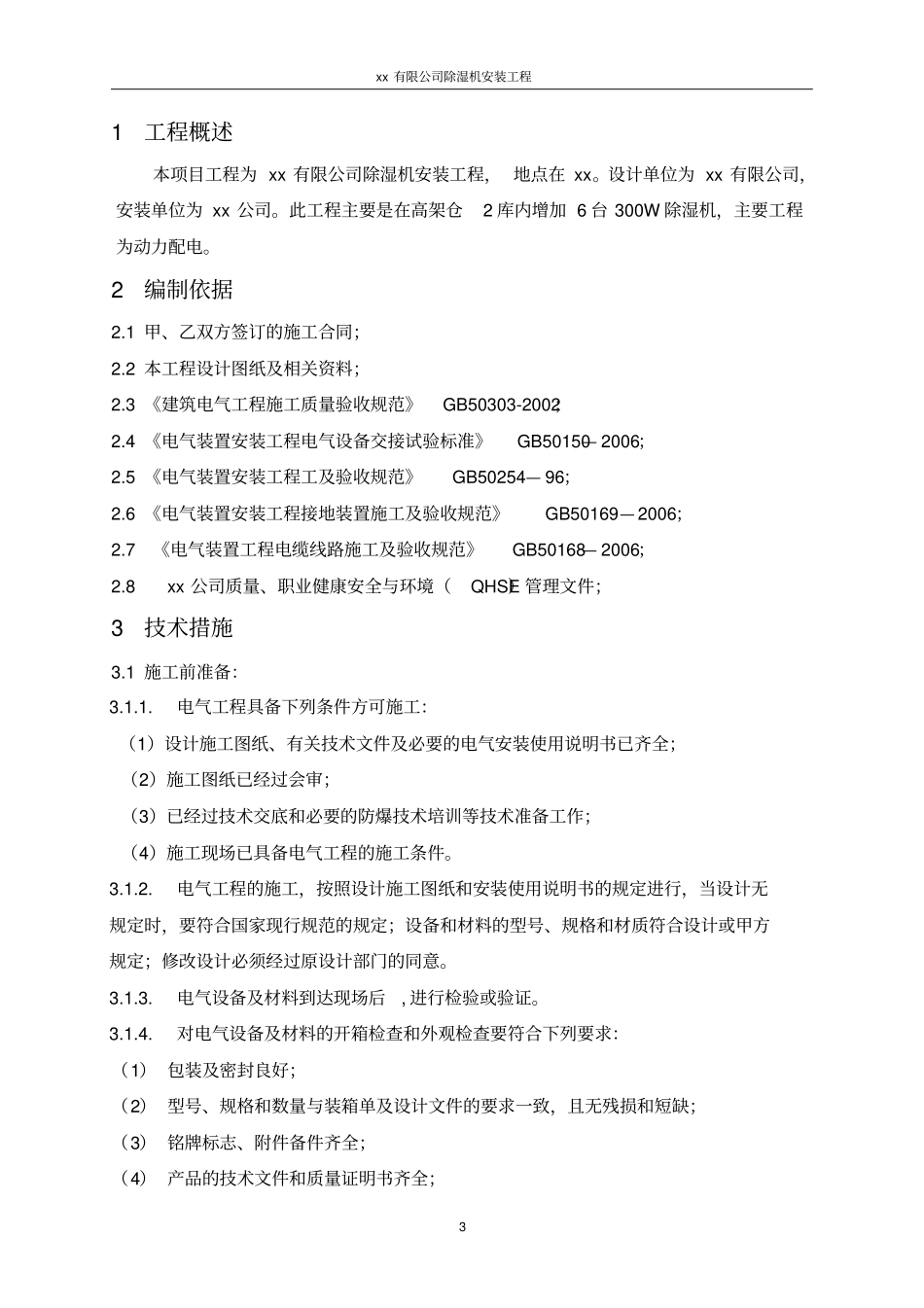

除湿机安装工程施工方案_第3页
3/10
xx有限公司除湿机安装工程施工方案编写:审核:批准:xx公司二○一二年七月xx有限公司除湿机安装工程2目录1工程概述.....................................................32编制依据.....................................................33技术措施.....................................................34机具、人员计划...............................................55质量保证措施.................................................66安全、环境与健康(HSE)管理措施..............................77竣工验收.....................................................9xx有限公司除湿机安装工程31工程概述本项目工程为xx有限公司除湿机安装工程,地点在xx。设计单位为xx有限公司,安装单位为xx公司。此工程主要是在高架仓2库内增加6台300W除湿机,主要工程为动力配电。2编制依据2.1甲、乙双方签订的施工合同;2.2本工程设计图纸及相关资料;2.3《建筑电气工程施工质量验收规范》GB50303-2002;2.4《电气装置安装工程电气设备交接试验标准》GB50150—2006;2.5《电气装置安装工程工及验收规范》GB50254—96;2.6《电气装置安装工程接地装置施工及验收规范》GB50169—2006;2.7《电气装置工程电缆线路施工及验收规范》GB50168—2006;2.8xx公司质量、职业健康安全与环境(QHSE)管理文件;3技术措施3.1施工前准备:3.1.1.电气工程具备下列条件方可施工:(1)设计施工图纸、有关技术文件及必要的电气安装使用说明书已齐全;(2)施工图纸已经过会审;(3)已经过技术交底和必要的防爆技术培训等技术准备工作;(4)施工现场已具备电气工程的施工条件。3.1.2.电气工程的施工,按照设计施工图纸和安装使用说明书的规定进行,当设计无规定时,要符合国家现行规范的规定;设备和材料的型号、规格和材质符合设计或甲方规定;修改设计必须经过原设计部门的同意。3.1.3.电气设备及材料到达现场后,进行检验或验证。3.1.4.对电气设备及材料的开箱检查和外观检查要符合下列要求:(1)包装及密封良好;(2)型号、规格和数量与装箱单及设计文件的要求一致,且无残损和短缺;(3)铭牌标志、附件备件齐全;(4)产品的技术文件和质量证明书齐全;xx有限公司除湿机安装工程4(5)现行规范有关条文中对外观检查的规定;3.1.5.电气设备及材料验收后,按其要求的保管条件分区保管。3.1.6.工程施工过程中,对已安装的电气设备及材料进行保护。3.2电缆桥架、保护管安装、电缆敷设3.2.1.电缆桥架安装3.2.1.1本工程电缆桥架安装在高架仓2库内,安装高度500mm,安装长度为70m,从2库前门直线敷设至后门。电缆桥架采用全封闭式桥架,按甲方要求,支架托臂采用∠40×40×5角钢制作,支架开孔用φ8单头螺丝固定在货架上,所有钢材支架均经过油漆防腐处理。高架仓2库内采用200mm×100mm的全封闭式桥架作为主桥架。根据现场设备的位置,在主桥架侧边开孔,采用DN25的防爆分线盒连接设备。所有支架能承受全部电缆和桥架的重量。电缆桥架进出防爆区时用防火泥密封。电缆桥架连接安装时,用螺栓固定专用的连接卡板,螺栓应为圆头由内向外安装,螺母放置在外面,电缆的引出应在托盘的下方或侧面。3.2.2电缆敷设3.2.2.1本工程所有电缆,电缆规格为ZR-YJVF-5×6mm2,均由甲方提供,并依照图纸敷设。3.2.2.2电缆敷设前按下列要求进行检查:(一)电缆通道畅通。(二)电缆型号、电压、规格符合设计。(三)电缆外观要无损伤、绝缘良好。3.2.2.3电缆编号的统一编排和排放电缆的计划根据电缆表中电缆编号重新实地测量电缆长度,按同一种规格合理编排好电缆排放计划,使敷设电缆时有先后有序地进行,敷设好后不交叉,横平竖直,整体美观。3.2.2.4电缆敷设时,电缆电表箱的上端引出,不要使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁,电缆绞拧、护层折裂等未消除的机械损伤。电缆敷设时排列整齐,不宜交叉,加以固定。3.2.2.5标志牌的装设要符合下列要求:(一)电缆终端头、电缆接头、电线上装设标志牌。(二)标志牌上注明电缆编号,并联使用的电缆有顺序号;标志牌的字迹清晰不易脱落。xx有限公司除...
