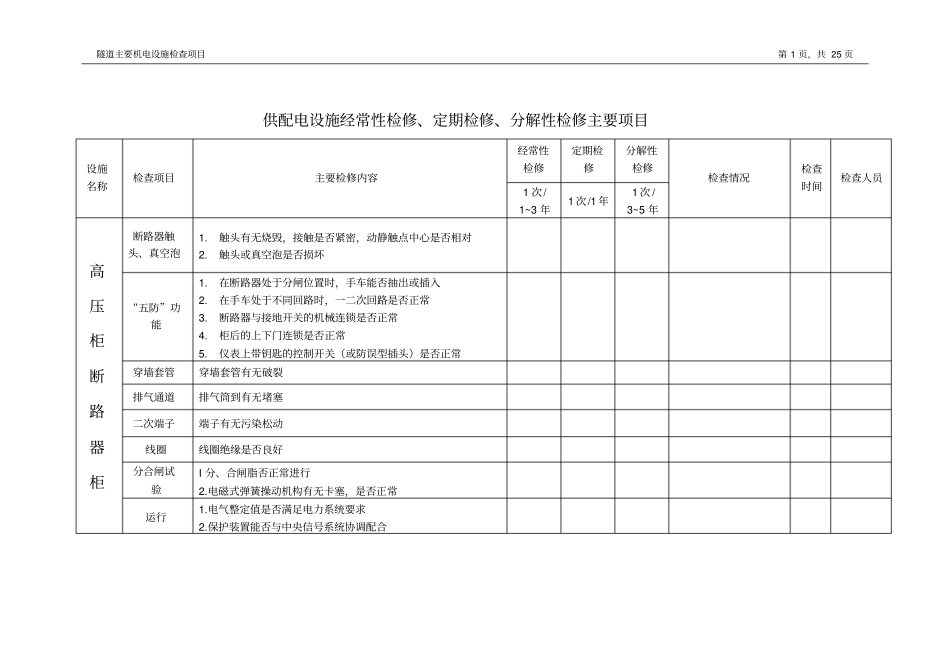

隧道主要机电设施检查项目第1页，共25页供配电设施经常性检修、定期检修、分解性检修主要项目设施名称检查项目主要检修内容经常性检修定期检修分解性检修检查情况检查时间检查人员1次/1~3年1次/1年1次/3~5年高压柜断路器柜断路器触头、真空泡1.触头有无烧毁，接触是否紧密，动静触点中心是否相对2.触头或真空泡是否损坏“五防”功能1.在断路器处于分闸位置时，手车能否抽出或插入2.在手车处于不同回路时，一二次回路是否正常3.断路器与接地开关的机械连锁是否正常4.柜后的上下门连锁是否正常5.仪表上带钥匙的控制开关（或防误型插头）是否正常穿墙套管穿墙套管有无破裂排气通道排气筒到有无堵塞二次端子端子有无污染松动线圈线圈绝缘是否良好分合闸试验I分、合闸脂否正常进行2.电磁式弹簧操动机构有无卡塞，是否正常运行1.电气整定值是否满足电力系统要求2.保护装置能否与中央信号系统协调配合隧道主要机电设施检查项目第2页，共25页设施名称检查项目主要检修内容经常性检修定期检修分解性检修检查情况检查时间检查人员1次/1~3年1次/1年1次/3~5年高压互感器与避雷器柜高压互感器有无污染、裂痕、绝缘是否良好避雷器1.避雷器外观有无损伤2.有无放电痕迹3.接地装置有无腐蚀，接地电阻是否小于10Ω4.预防性试验高压计量柜电流互感器有无污染、损伤、绝缘是否良好计量仪表1.计量仪表有无污染、计量是否准确2.仪表检验参照国家相关标准的检验方法执行，井递交当地供电部门进行检验高压隔离开关和负荷开关触头1.有无污染、损伤2.接触是否紧密3灭弧装置是否烧损操动机构1.操动机构有无污染2.有无卡塞、转动是否灵活高压熔断器1.外观有无污染、烧伤痕迹2.熔断丝是否熔断隧道主要机电设施检查项目第3页，共25页设施名称检查项目主要检修内容经常性检修定期检修分解性检修检查情况检查时间检查人员1次/1~3年1次/1年1次/3~5年电力变压器全部1.有无污染、漏油、油量是否足够2.有无异常声响和过热3.噪声是否符合要求4.内部线圈直流电阻是否符合生产厂规定5.内部相间、线间及对地绝缘是否符合要求6.铭牌有无污染7.绝缘套管有无污染及裂痕8.接线端子有无污染、松动9.变压器油耐压测试电力电容器柜接触器1.有无机械卡塞、噪声是否符合要求2.线圈直流电阻是否符合生产厂家要求3.触头有无烧损痕迹，闭合是否紧密，动静触头是否中心相对4.能否正常动作5.引线接头有无污染、松动控制器控制器能否正常工作熔断器1.有无烧伤痕迹2.电熔丝是否完好电力电各器1外观有无污染、接头有无松动2.有无漏油、过热、膨胀现象3.绝缘是否正常，有无击穿现象仪表1外表有无污染2.仪表能否正常显示隧道主要机电设施检查项目第4页，共25页设施名称检查项目主要检修内容经常性检修定期检修分解性检修检查情况检查时间检查人员1次/1~3年1次/1年1次/3~5年低压开关柜断路器1.外观有无污染、裂痕2.触头有无烧伤、接触是否紧密3.有无明显的噪声4.脱扣器是否正常5.绝缘是否良好6.整定值能否满足系统保护要求7.引线接头有无污染、松动接触器按电力电容器柜中接触器执行熔断器按电力电容器柜中熔断器执行仪表按电力电容器柜中仪表执行热继电器1.外部检查1)继电器外壳是否清洁、完整、嵌接良好2)外壳与底座接合是否紧密牢固、防尘密封是否良好、安装是否端正2.内部和机械部分检查1)热元件是否烧毁2)进出线头是否脱落3)接线螺钉是否拧紧4)触头是否烧坏或动触头杆的弹性是否消失5)双金属片是否变形6)动作机构是否卡死隧道主要机电设施检查项目第5页，共25页7)电器内是否清洁8)整定把手是否能可靠固定在整定位置9)触点固定是否牢固3.校验1)一般性校验2)整定值动作值与整定值误差不应超过±3%低压开关柜互感器1.有无污染2.绝缘是否良好3.外部接线是否断开二次回路及继电器l.端子排是否污染、接线是否松动2.继电器检验参照继电器屏执行转换开关1.外部检查1)转换开关外壳是否清洁、完整、嵌接良好2)外壳与底座接合是否紧密牢固、防尘密封是否良好、安装是否端正2.内部和机械部分检查I)转换开关端子接线是否牢固可靠2)构件是否磨损、损坏3)转换开关端子有无锈蚀4)手柄转动后，静触头和动触头是否同时分合5)转换开关可动部分是否灵活，旋转定...
