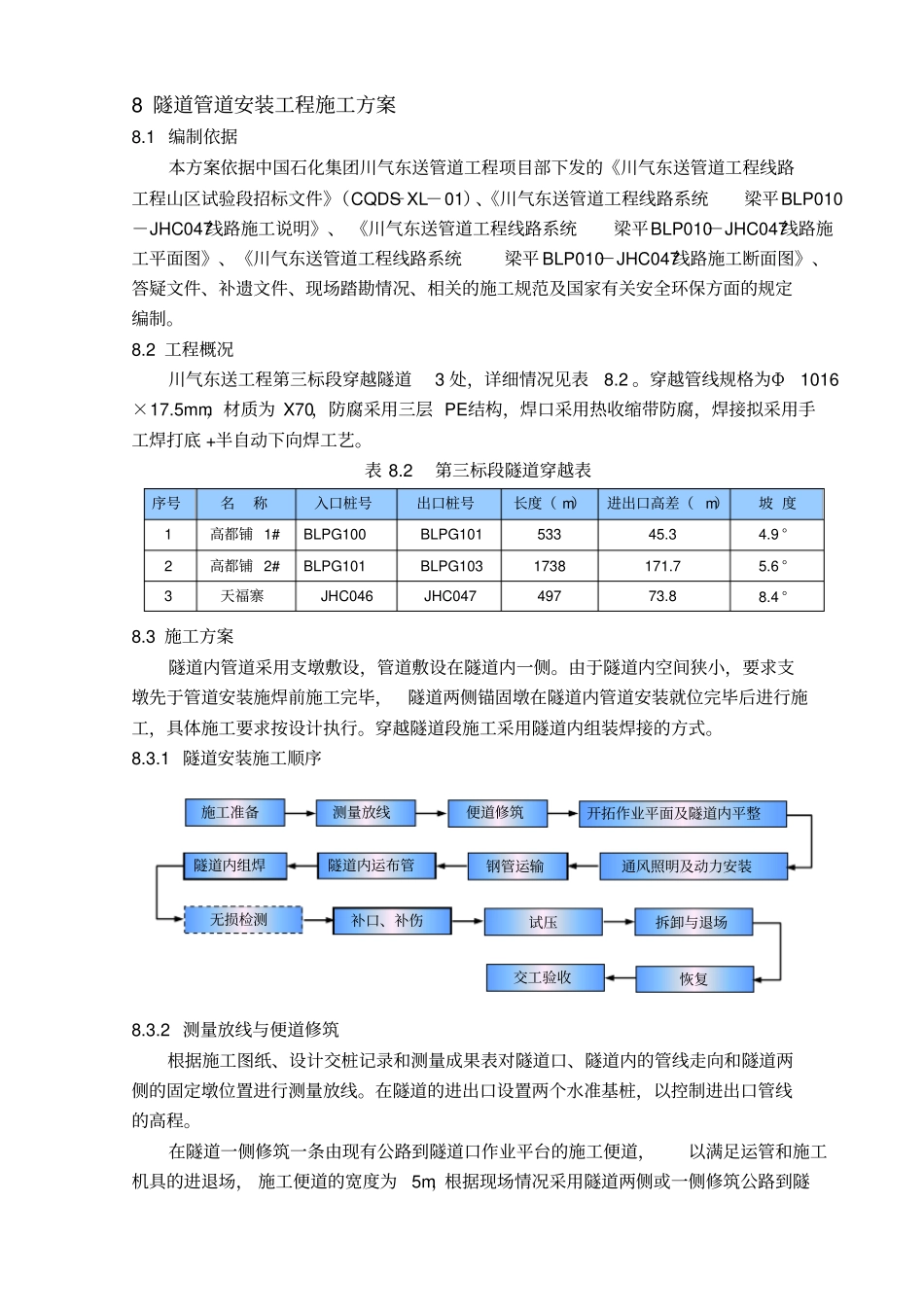

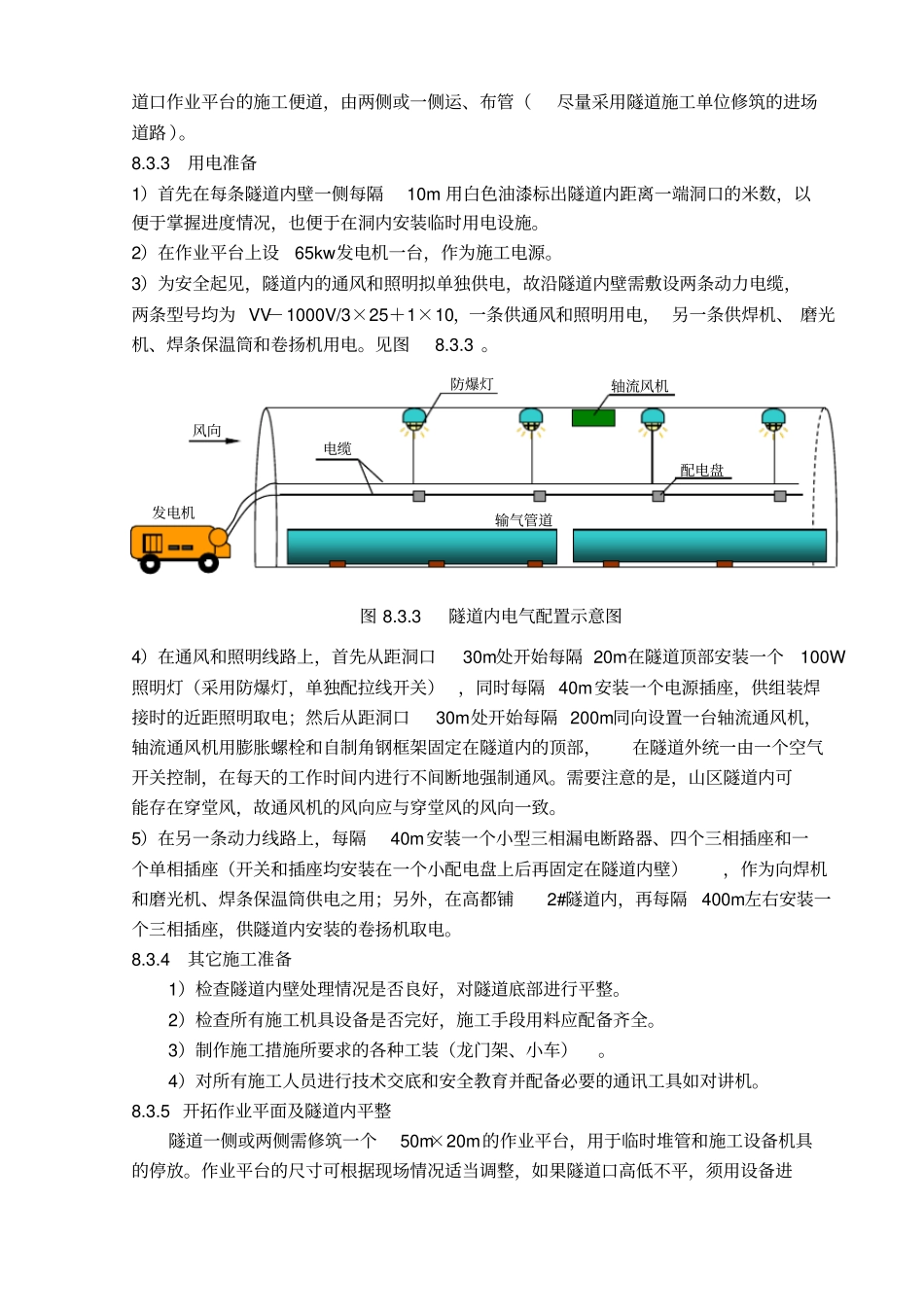

8隧道管道安装工程施工方案8.1编制依据本方案依据中国石化集团川气东送管道工程项目部下发的《川气东送管道工程线路工程山区试验段招标文件》（CQDS－XL－01）、《川气东送管道工程线路系统梁平BLP010－JHC047线路施工说明》、《川气东送管道工程线路系统梁平BLP010－JHC047线路施工平面图》、《川气东送管道工程线路系统梁平BLP010－JHC047线路施工断面图》、答疑文件、补遗文件、现场踏勘情况、相关的施工规范及国家有关安全环保方面的规定编制。8.2工程概况川气东送工程第三标段穿越隧道3处，详细情况见表8.2。穿越管线规格为Φ1016×17.5mm，材质为X70，防腐采用三层PE结构，焊口采用热收缩带防腐，焊接拟采用手工焊打底+半自动下向焊工艺。表8.2第三标段隧道穿越表序号名称入口桩号出口桩号长度（m）进出口高差（m）坡度1高都铺1#BLPG100BLPG10153345.34.9°2高都铺2#BLPG101BLPG1031738171.75.6°3天福寨JHC046JHC04749773.88.4°8.3施工方案隧道内管道采用支墩敷设，管道敷设在隧道内一侧。由于隧道内空间狭小，要求支墩先于管道安装施焊前施工完毕，隧道两侧锚固墩在隧道内管道安装就位完毕后进行施工，具体施工要求按设计执行。穿越隧道段施工采用隧道内组装焊接的方式。8.3.1隧道安装施工顺序8.3.2测量放线与便道修筑根据施工图纸、设计交桩记录和测量成果表对隧道口、隧道内的管线走向和隧道两侧的固定墩位置进行测量放线。在隧道的进出口设置两个水准基桩，以控制进出口管线的高程。在隧道一侧修筑一条由现有公路到隧道口作业平台的施工便道，以满足运管和施工机具的进退场，施工便道的宽度为5m，根据现场情况采用隧道两侧或一侧修筑公路到隧施工准备测量放线便道修筑开拓作业平面及隧道内平整钢管运输隧道内组焊通风照明及动力安装无损检测补口、补伤试压恢复交工验收隧道内运布管拆卸与退场道口作业平台的施工便道，由两侧或一侧运、布管（尽量采用隧道施工单位修筑的进场道路）。8.3.3用电准备1）首先在每条隧道内壁一侧每隔10m用白色油漆标出隧道内距离一端洞口的米数，以便于掌握进度情况，也便于在洞内安装临时用电设施。2）在作业平台上设65kw发电机一台，作为施工电源。3）为安全起见，隧道内的通风和照明拟单独供电，故沿隧道内壁需敷设两条动力电缆，两条型号均为VV－1000V/3×25＋1×10，一条供通风和照明用电，另一条供焊机、磨光机、焊条保温筒和卷扬机用电。见图8.3.3。4）在通风和照明线路上，首先从距洞口30m处开始每隔20m在隧道顶部安装一个100W照明灯（采用防爆灯，单独配拉线开关），同时每隔40m安装一个电源插座，供组装焊接时的近距照明取电；然后从距洞口30m处开始每隔200m同向设置一台轴流通风机，轴流通风机用膨胀螺栓和自制角钢框架固定在隧道内的顶部，在隧道外统一由一个空气开关控制，在每天的工作时间内进行不间断地强制通风。需要注意的是，山区隧道内可能存在穿堂风，故通风机的风向应与穿堂风的风向一致。5）在另一条动力线路上，每隔40m安装一个小型三相漏电断路器、四个三相插座和一个单相插座（开关和插座均安装在一个小配电盘上后再固定在隧道内壁），作为向焊机和磨光机、焊条保温筒供电之用；另外，在高都铺2#隧道内，再每隔400m左右安装一个三相插座，供隧道内安装的卷扬机取电。8.3.4其它施工准备1）检查隧道内壁处理情况是否良好，对隧道底部进行平整。2）检查所有施工机具设备是否完好，施工手段用料应配备齐全。3）制作施工措施所要求的各种工装（龙门架、小车）。4）对所有施工人员进行技术交底和安全教育并配备必要的通讯工具如对讲机。8.3.5开拓作业平面及隧道内平整隧道一侧或两侧需修筑一个50m×20m的作业平台，用于临时堆管和施工设备机具的停放。作业平台的尺寸可根据现场情况适当调整，如果隧道口高低不平，须用设备进图8.3.3隧道内电气配置示意图发电机电缆防爆灯配电盘输气管道风向轴流风机行现场平整与碾压，表层铺垫300mm厚的碎石层，然后每隔4m铺设一道枕木，枕木上铺垫柔性材料，用于临时堆管、管段组焊与预制完毕的钢管堆放。隧道内凹凸不平处采用人工方法进行修整与铺垫。8.3.6钢管运输采用运管拖车将钢管...
