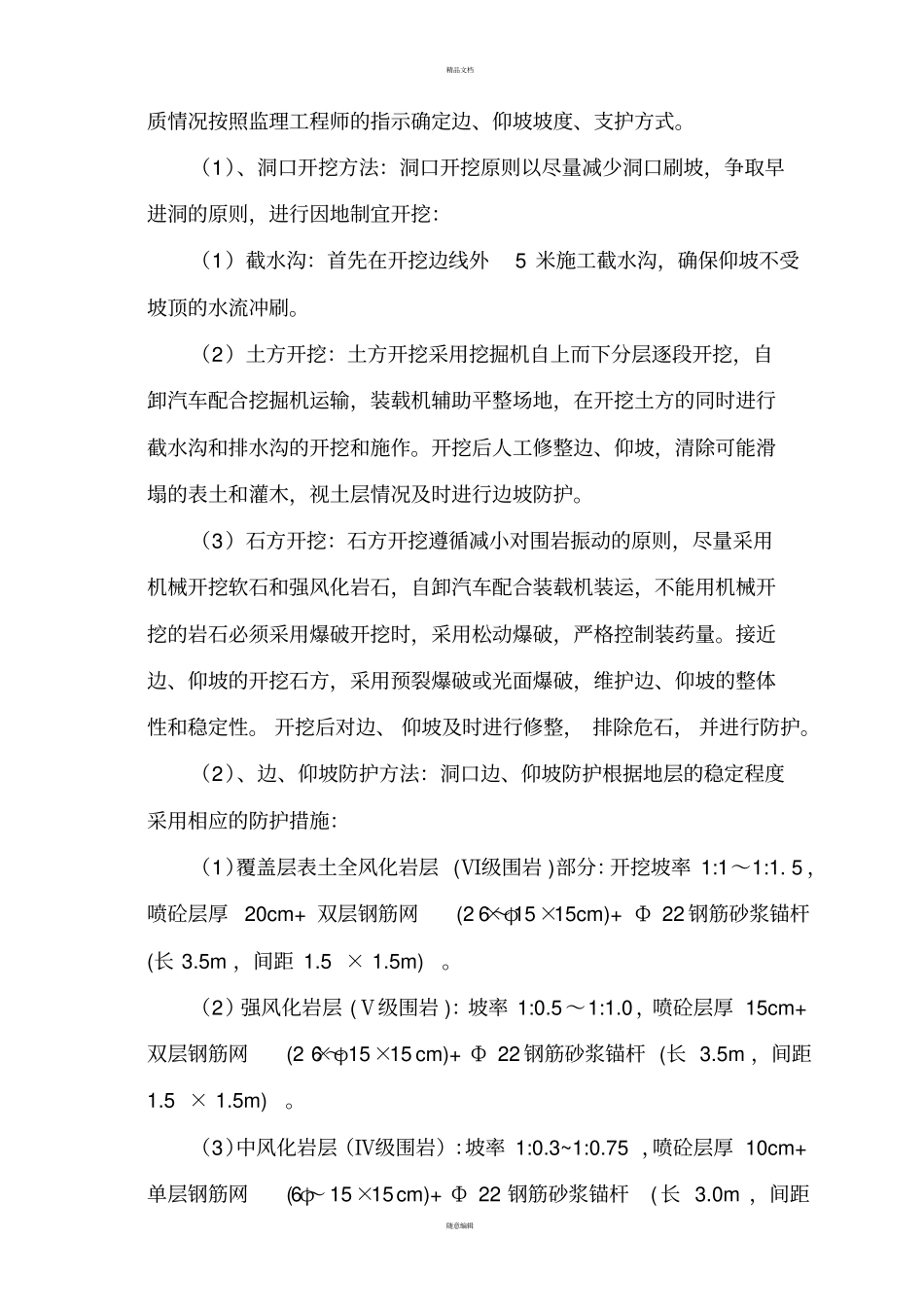

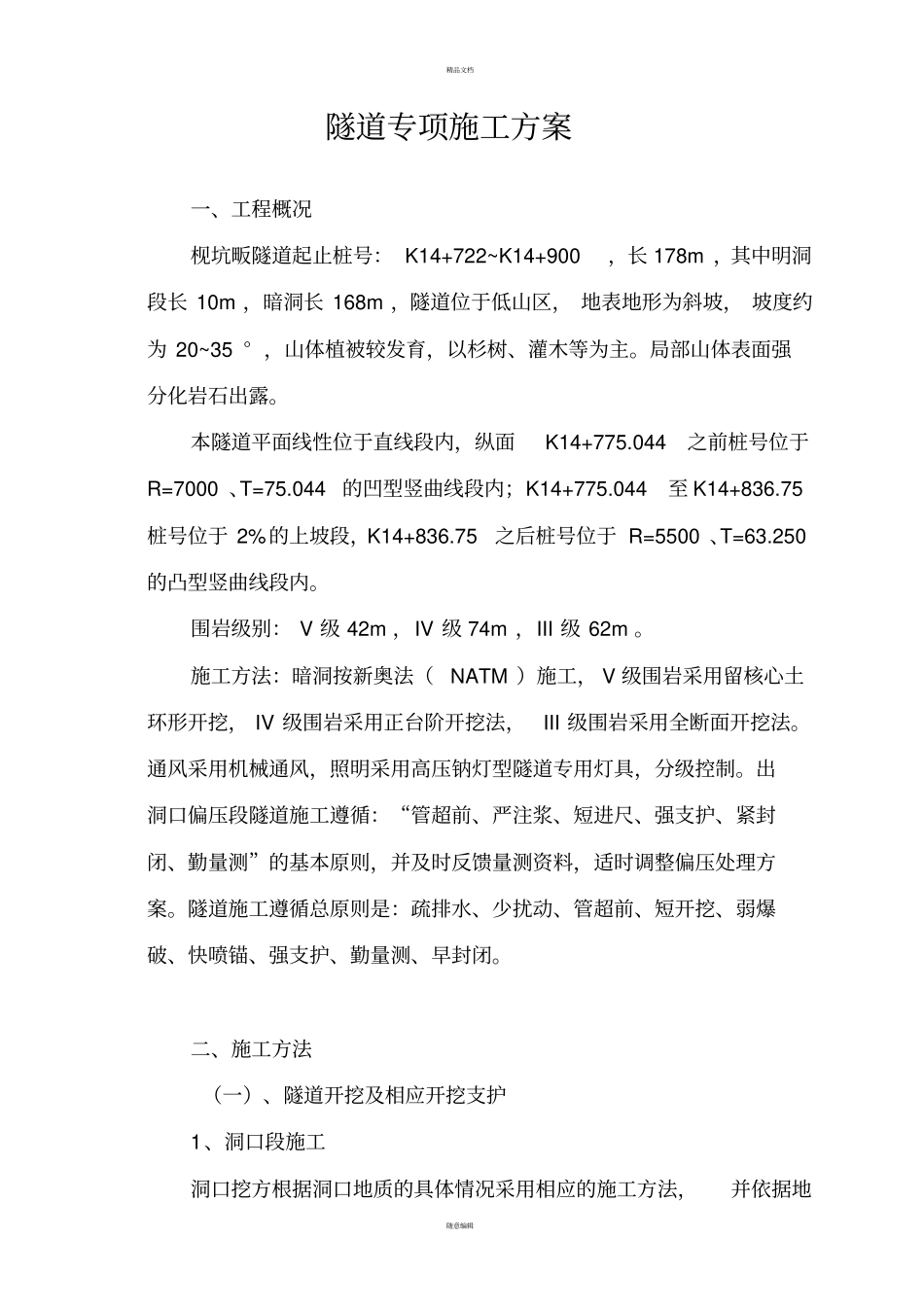

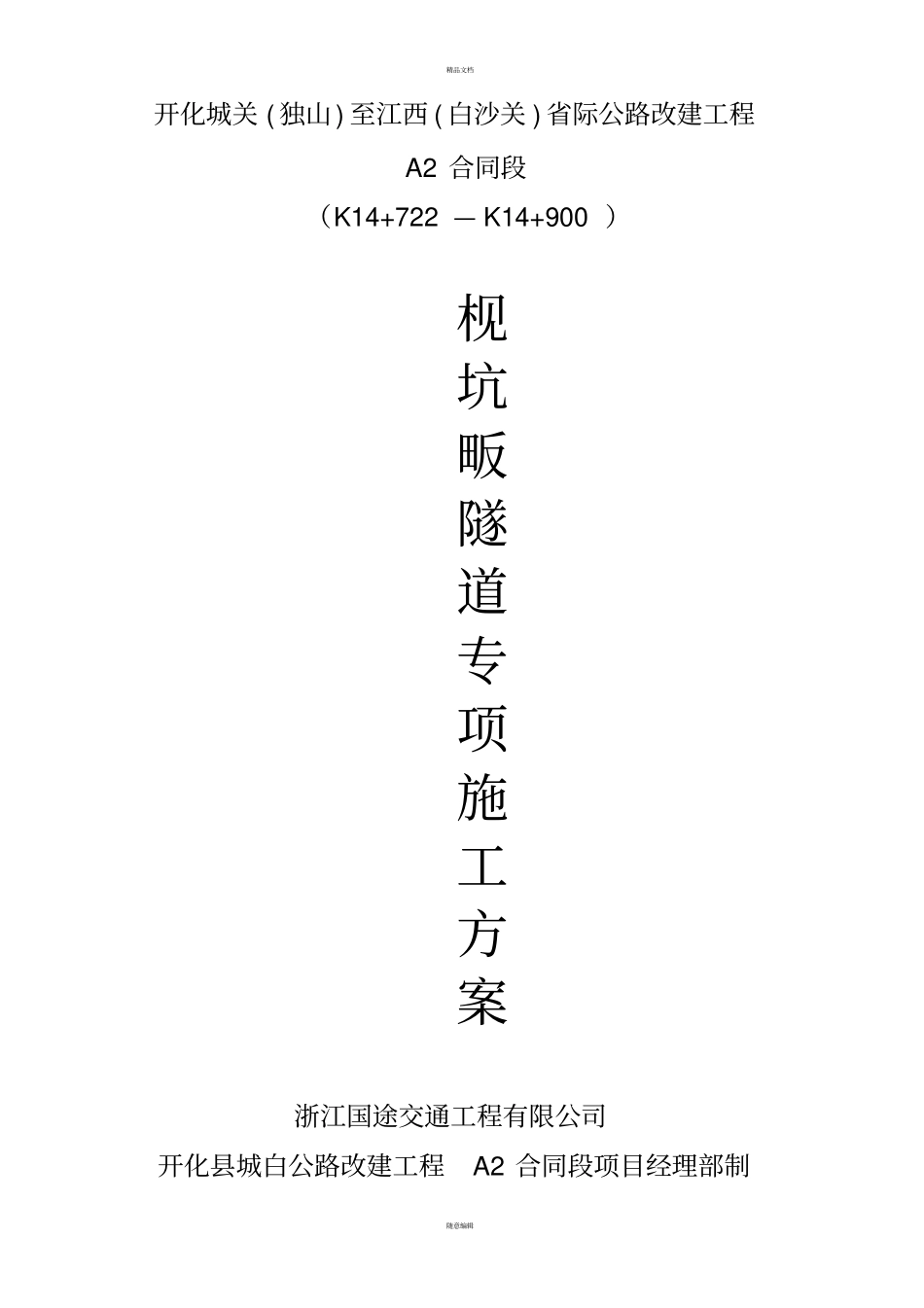

精品文档随意编辑开化城关(独山)至江西(白沙关)省际公路改建工程A2合同段（K14+722—K14+900）枧坑畈隧道专项施工方案浙江国途交通工程有限公司开化县城白公路改建工程A2合同段项目经理部制精品文档随意编辑隧道专项施工方案一、工程概况枧坑畈隧道起止桩号：K14+722~K14+900，长178m，其中明洞段长10m，暗洞长168m，隧道位于低山区，地表地形为斜坡，坡度约为20~35°，山体植被较发育，以杉树、灌木等为主。局部山体表面强分化岩石出露。本隧道平面线性位于直线段内，纵面K14+775.044之前桩号位于R=7000、T=75.044的凹型竖曲线段内；K14+775.044至K14+836.75桩号位于2%的上坡段，K14+836.75之后桩号位于R=5500、T=63.250的凸型竖曲线段内。围岩级别：V级42m，IV级74m，III级62m。施工方法：暗洞按新奥法（NATM）施工，V级围岩采用留核心土环形开挖，IV级围岩采用正台阶开挖法，III级围岩采用全断面开挖法。通风采用机械通风，照明采用高压钠灯型隧道专用灯具，分级控制。出洞口偏压段隧道施工遵循：“管超前、严注浆、短进尺、强支护、紧封闭、勤量测”的基本原则，并及时反馈量测资料，适时调整偏压处理方案。隧道施工遵循总原则是：疏排水、少扰动、管超前、短开挖、弱爆破、快喷锚、强支护、勤量测、早封闭。二、施工方法（一）、隧道开挖及相应开挖支护1、洞口段施工洞口挖方根据洞口地质的具体情况采用相应的施工方法，并依据地精品文档随意编辑质情况按照监理工程师的指示确定边、仰坡坡度、支护方式。（1）、洞口开挖方法：洞口开挖原则以尽量减少洞口刷坡，争取早进洞的原则，进行因地制宜开挖：（1）截水沟：首先在开挖边线外5米施工截水沟，确保仰坡不受坡顶的水流冲刷。（2）土方开挖：土方开挖采用挖掘机自上而下分层逐段开挖，自卸汽车配合挖掘机运输，装载机辅助平整场地，在开挖土方的同时进行截水沟和排水沟的开挖和施作。开挖后人工修整边、仰坡，清除可能滑塌的表土和灌木，视土层情况及时进行边坡防护。（3）石方开挖：石方开挖遵循减小对围岩振动的原则，尽量采用机械开挖软石和强风化岩石，自卸汽车配合装载机装运，不能用机械开挖的岩石必须采用爆破开挖时，采用松动爆破，严格控制装药量。接近边、仰坡的开挖石方，采用预裂爆破或光面爆破，维护边、仰坡的整体性和稳定性。开挖后对边、仰坡及时进行修整，排除危石，并进行防护。（2）、边、仰坡防护方法：洞口边、仰坡防护根据地层的稳定程度采用相应的防护措施：（1）覆盖层表土全风化岩层(Ⅵ级围岩)部分：开挖坡率1:1～1:1.5，喷砼层厚20cm+双层钢筋网(2×φ6～15×15cm)+Ф22钢筋砂浆锚杆(长3.5m，间距1.5×1.5m)。（2）强风化岩层(Ⅴ级围岩)：坡率1:0.5～1:1.0，喷砼层厚15cm+双层钢筋网(2×φ6～15×15cm)+Ф22钢筋砂浆锚杆(长3.5m，间距1.5×1.5m)。（3）中风化岩层（Ⅳ级围岩）：坡率1:0.3~1:0.75，喷砼层厚10cm+单层钢筋网(φ6～15×15cm)+Ф22钢筋砂浆锚杆(长3.0m，间距精品文档随意编辑1.5×1.5m)。边、仰坡防护严格按规范和设计要求进行施工，喷砼料按施工配合比拌合，喷层厚度达到设计要求，砂浆锚杆施工确保锚杆长度和配合比满足设计要求，灌浆饱满，钢筋网严格按设计施工，并与锚杆焊接牢固。（3）、管棚施工：(1)钻进并顶进长管棚钢管,一次顶进长度30m以上,如洞口段Ⅴ级围岩小于30m,则一次性打入。(2)本设计采用C25混凝土套拱做管棚固定端,套拱在明洞外轮廓线以外,紧贴掌子面施作.套拱内埋设三榀18号工字钢,工字钢与管棚钢管焊成整体。(3)管棚施工应先打有孔钢花管,注浆后再打无孔钢管,无孔钢管可作为检查管,检查注浆质量。(4)钢管接头采用丝扣连接,丝扣长15cm,钢管接头应错开。管棚注浆按固结管棚周围有限范围内土体设计,浆液扩散半径不小于0.5m,注浆采用分段注浆。（1）注浆参数：水泥浆与水玻璃体积比1：0.5,水泥浆水灰比1：1水玻璃浓度:35波美度,水玻璃模数2.4注浆压力：初压0.5-1.0MPa终压2.0MPa(2)注浆前应先进行注浆现场试验,注浆参数应通过现场试验按实际情况确实,以利施工。洞口施工严格遵循“管超前、严注浆、短开挖、强支护、勤量测、早封闭”的基本原则，并及时反馈量测资料，...
