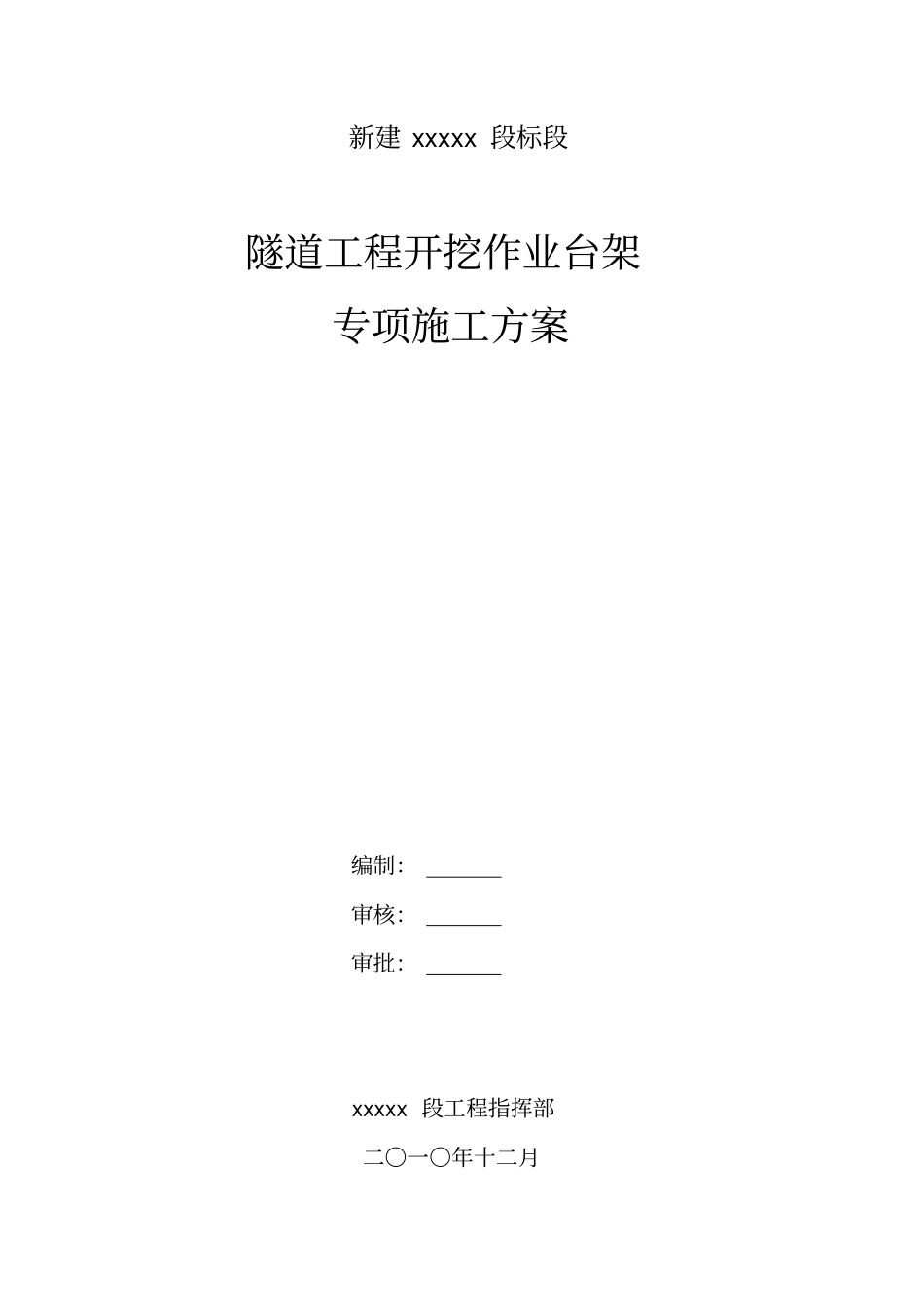

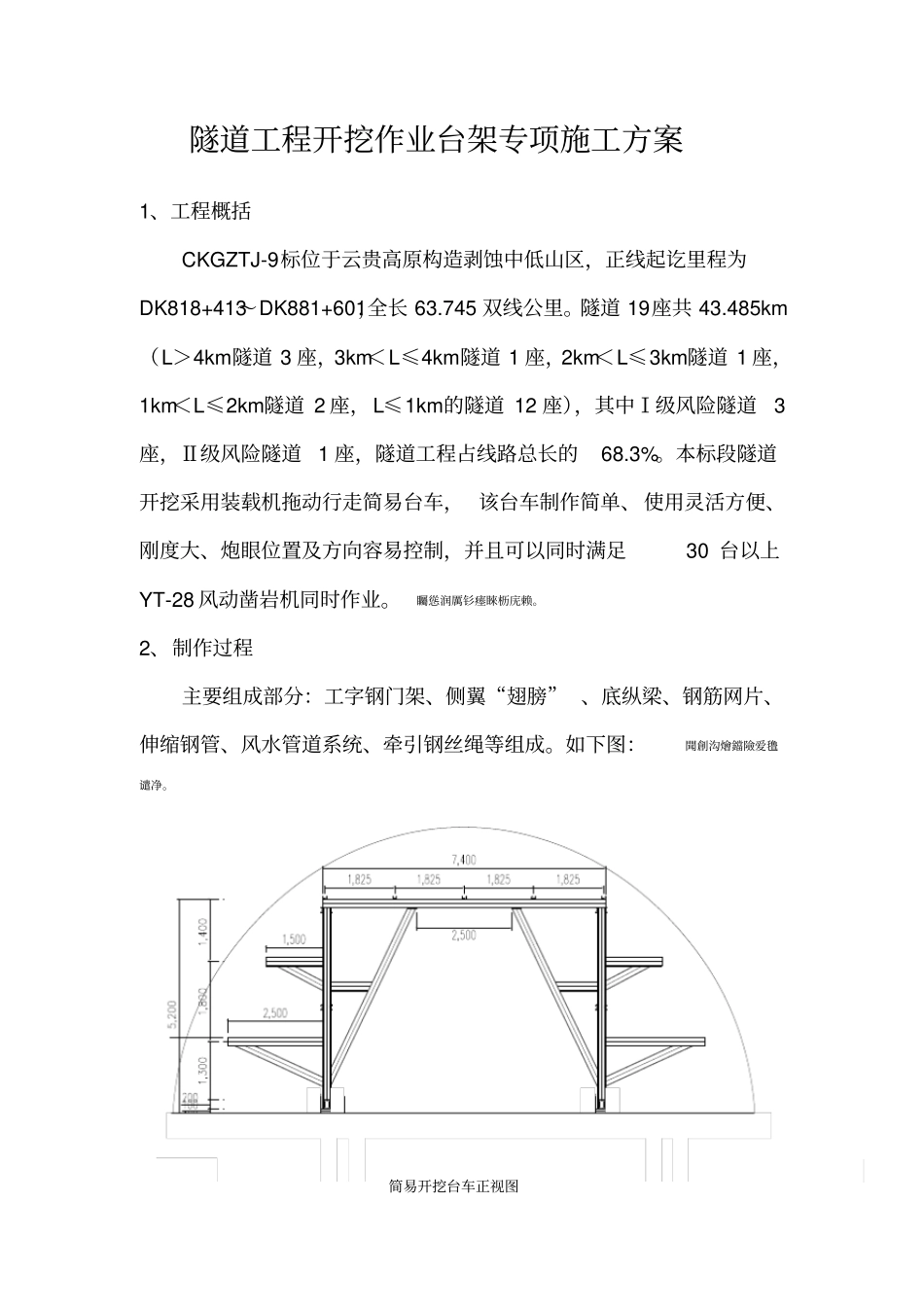

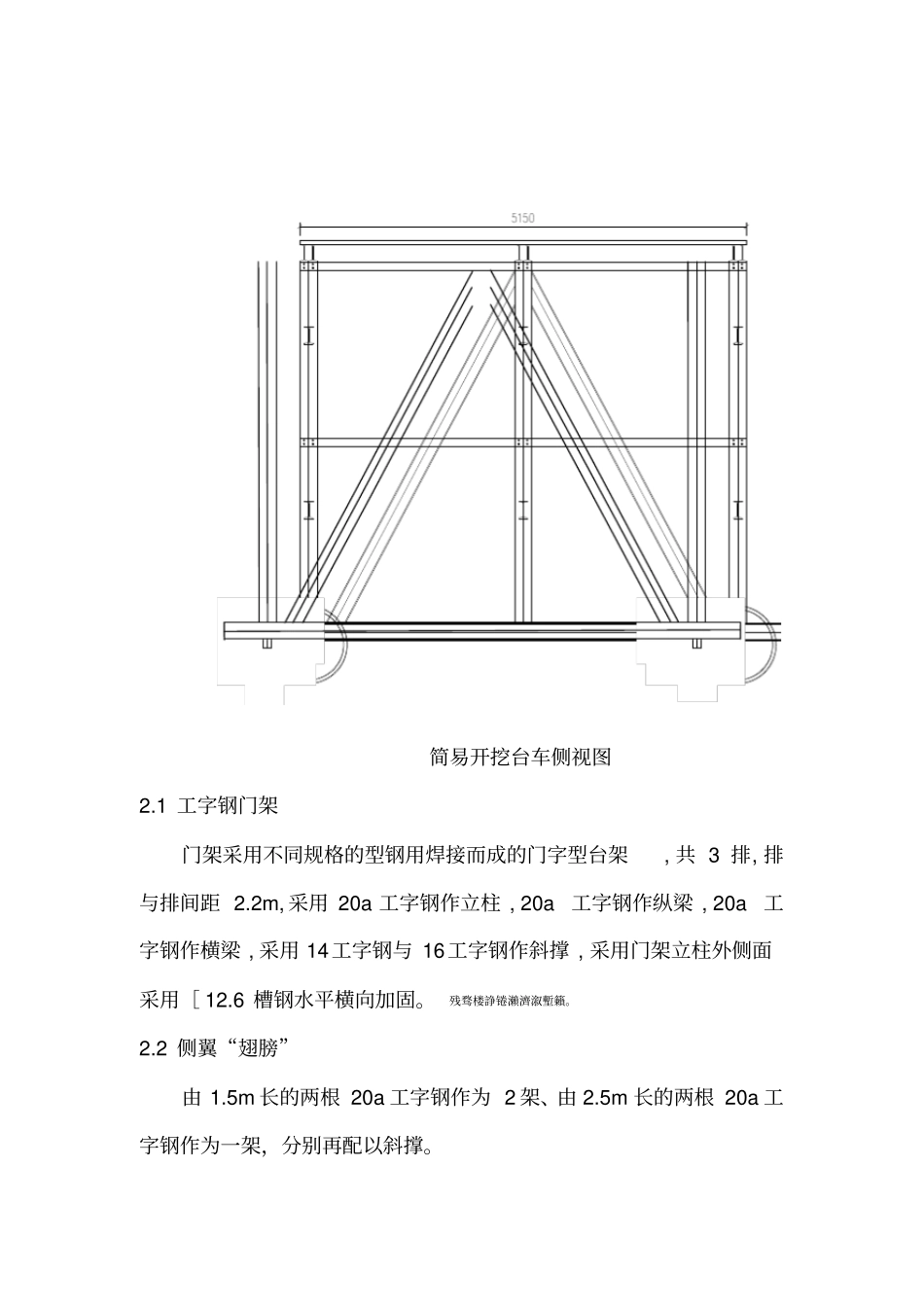

新建xxxxx段标段隧道工程开挖作业台架专项施工方案编制：审核：审批：xxxxx段工程指挥部二〇一〇年十二月隧道工程开挖作业台架专项施工方案1、工程概括CKGZTJ-9标位于云贵高原构造剥蚀中低山区，正线起讫里程为DK818+413～DK881+601，全长63.745双线公里。隧道19座共43.485km（L＞4km隧道3座，3km＜L≤4km隧道1座，2km＜L≤3km隧道1座，1km＜L≤2km隧道2座，L≤1km的隧道12座），其中Ⅰ级风险隧道3座，Ⅱ级风险隧道1座，隧道工程占线路总长的68.3%。本标段隧道开挖采用装载机拖动行走简易台车，该台车制作简单、使用灵活方便、刚度大、炮眼位置及方向容易控制，并且可以同时满足30台以上YT-28风动凿岩机同时作业。矚慫润厲钐瘗睞枥庑赖。2、制作过程主要组成部分：工字钢门架、侧翼“翅膀”、底纵梁、钢筋网片、伸缩钢管、风水管道系统、牵引钢丝绳等组成。如下图：聞創沟燴鐺險爱氇谴净。简易开挖台车正视图简易开挖台车侧视图2.1工字钢门架门架采用不同规格的型钢用焊接而成的门字型台架,共3排,排与排间距2.2m,采用20a工字钢作立柱,20a工字钢作纵梁,20a工字钢作横梁,采用14工字钢与16工字钢作斜撑,采用门架立柱外侧面采用［12.6槽钢水平横向加固。残骛楼諍锩瀨濟溆塹籟。2.2侧翼“翅膀”由1.5m长的两根20a工字钢作为2架、由2.5m长的两根20a工字钢作为一架，分别再配以斜撑。2.3底纵梁有两根5.95m长的20a工字钢并焊作为纵梁。2.4钢筋网片由5根长5.15m(间距为1.825m)的10槽钢纵向搭接在横梁上作为纵向链接和工作平台的骨架，在纵向和横向上分别用Φ12的螺纹钢焊接，间排距12cm。酽锕极額閉镇桧猪訣锥。3、工作原理由装载机前斗挂拉台车上的钢丝绳，通过装载机前后移动牵引台车前后行走，台车到达掌子面后，使用伸缩钢管和钢筋网片使整个工作平台与掌子面围岩相接，工人利用台车上的照明和风水管系统可以较快的作好开挖前准备并开始凿岩作业。彈贸摄尔霁毙攬砖卤庑。4、工作程序装载机就位→挂牢钢丝绳→牵引行走→台车就位→测量放样→调整伸缩钢管→钻工就位→开始钻孔作业5、材料用量序号材料名称长度（m）重量（吨）备注120a工字钢2152.402[12.6槽钢46.350.46314工字钢121.1416工字钢151.25Φ12螺纹钢7240.647、注意要点1.保证焊接质量。2.保证车辆通行净空。3.行走轮车轴定期维护防止生锈。4.爆破时台车远离掌子面60米以上距离。附件:隧道开挖台架结构验算资料隧道开挖台架结构验算一、隧道开挖台架组成门架总成：门架采用不同规格的型钢用焊接而成的门字型台架,共3排,排与排间距2.2m,采用20a工字钢作立柱,20a工字钢作纵梁,20a工字钢作横梁,采用14工字钢与16工字钢作斜撑,采用门架立柱外侧面采用［12.6槽钢水平横向加固。謀荞抟箧飆鐸怼类蒋薔。二、门架横梁检算顶部钢管每区格面积S1=0.75×2.2=1.65m2,人、小型机具、材料等荷载按2.5KN/m2计算，每根立杆承受的荷载为F1=1.65×2.5=3.63KN。门架横梁受力可简化为受集中荷载的三跨等跨连续梁计算,跨度取最大值L=5.7m,集中力为每根立杆承受的荷载F1=3.63KN。厦礴恳蹒骈時盡继價骚。F1F1F1F1F1F1立柱斜撑斜撑立柱1)抗弯强度检算①最大弯矩Mmax=KMFL,KM—弯矩系数,查表得0.311;即得出Mmax=0.311×3.63×1.73=1.95KN.m②横梁截面强度σ=Mmax/W=1.95×106/(237×103)=8.23N/mm2＜[f]=215N/mm2,抗弯强度满足要求！茕桢广鳓鯡选块网羈泪。2)抗剪强度检算①最大剪力Vmax=KvF,查表得Kv=1.311;即Vmax=KvF9=1.311×3.63=4.76KN②横梁截面抗剪强度τ=Vmax×Sx/(Ix×tw)=4.76×103×136.1×103/(2370×104×7)=3.9N/mm2＜[fv]=125N/mm2,鹅娅尽損鹌惨歷茏鴛賴。抗剪强度满足要求！3)挠度变形检算ω=KWF9Ls/(100×E×Ix),查表得KW=2.716即ω=2.716×3.63×1.733/(100×2.06×108×2370×10-8)=0.105×10-3m=0.105mm籟丛妈羥为贍偾蛏练淨。ω=0.105mm＜[ω]=L/400=5700/400=14.25mm,L—跨度;受力挠度变形满足要求！預頌圣鉉儐歲龈讶骅籴。4)横梁稳定性检算横梁长细比λ=h/ix=(4.432+1.2×2)/8.15×10-2=84,查表得φ=0.661,N=ψ×A×f,即f=N/(ψ×A)=F1/(ψ×A)3.63×103/(0.661×35.5×100)=1.55N/mm2＜[f]=215N/mm2,渗釤呛俨匀谔鱉调硯錦。门架...
