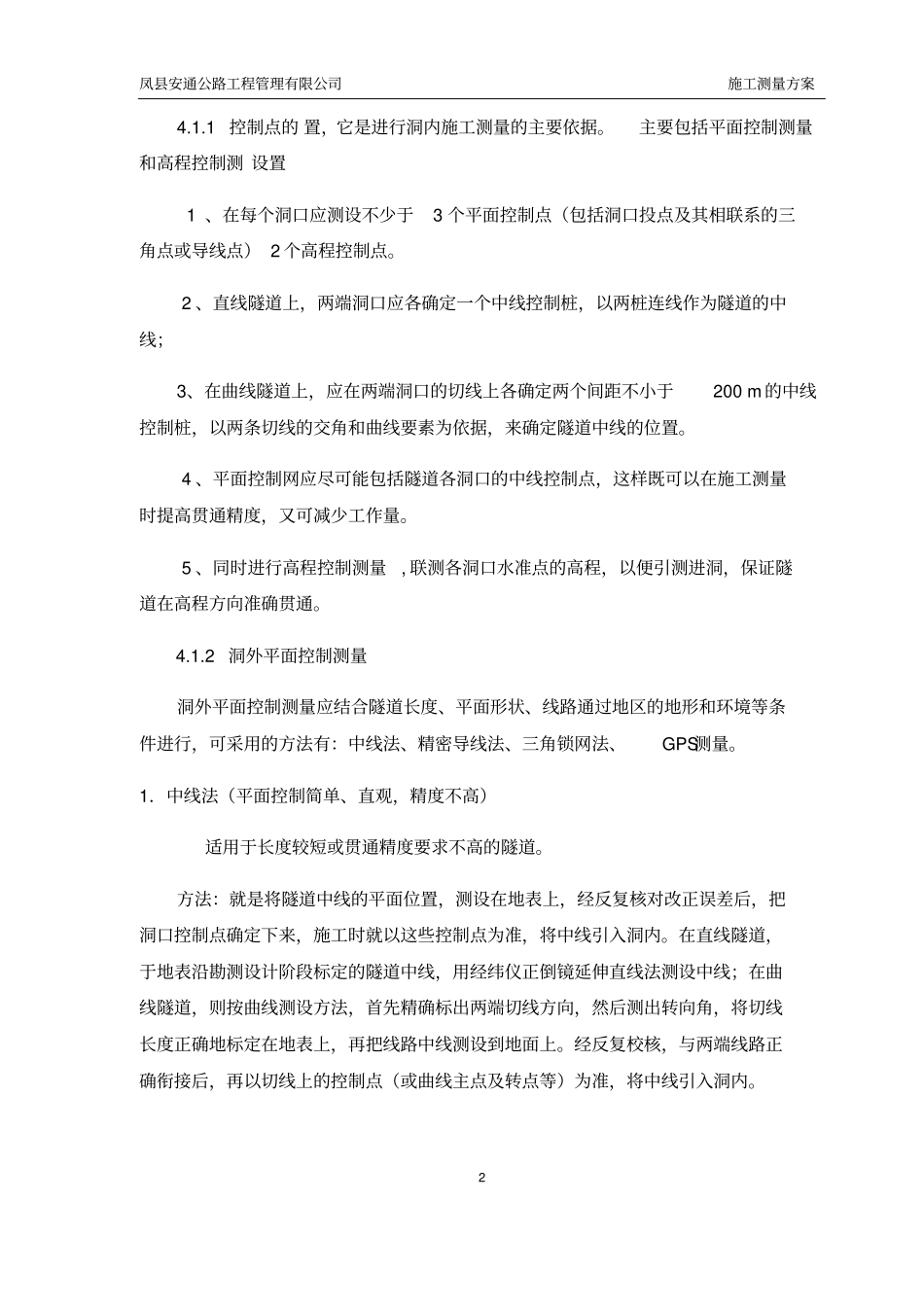

凤县安通公路工程管理有限公司施工测量方案1一、工程概况陕西宝鸡市省道212凤县县城过境段改线工程，道路全长2.95Km，包括520m道路和2430m隧道。隧道位于线路交点JD1、JD2间的缓和曲线上，里程桩号为K3+180～K5+610，全长2430m，为特长隧道。纵坡i=0.720，坡长1060m，i=-2，坡长1370m；设计开面为四心挖断圆拱形，上半圆R=5.40m，左右边墙R=100m，仰拱R=17.00m。拟建省道212凤县县城过境段改线工程月亮湾隧道位于宝鸡市凤县双石铺乡，G316国道和S212省道从勘察区东南侧通过，区内有乡级公路，各个村庄之间的乡级便道，交通条件较为便利。隧址区为深谷梁状单斜山地形。山体大致呈南北向展布，隧道与山体展布方向穿越土地坳镇安家田单斜山山脊，总体地形坡度为18°～52°，地面标高552～753m之间，植被稀少。斜坡表土层为第四系的残坡积底液限粉质黏土，厚度较薄，一般小于2.00m局部地势低洼较厚，可达4.00m，分布于斜坡坡面、地表低洼地段。二、测量作业任务和内容测量工作是土建工程的重要组成部分，为工程施工提供准确的定位信息、实时监控量测施工进程地面、隧道相关变化量及周围构筑物、管线等的影响变化，为工程施工提供必要的测量数据，根据测量数据适当调整作业进度和措施方法，确保工程顺利准确进行，确保施工安全。在本次工程项目中，测量作业的任务主要分为两大部分：隧道控制、施工放样。三、测量作业依据1《工程测量规范》（GB50026-2007）；2《公路勘测规范》（JTGC10-2007）；4公路隧道施工技术规范》（JTJ042—94）；5隧道施工设计图纸（主要是隧道轴线平面控制点及曲线要素表、纵断面设计高程数据和施工设计图）；6已有地形图及相关资料四、控制测量隧道平面控制测量应结合隧道长度、平面形状、辅助坑道位置、以及线路通过地区的地形和环境条件等，采用GPS测量、导线测量、三角形网测量及其综合测量方法。高程控制测量可采用水准测量、光电测距三角高程测量。4.1：洞外控制测量隧道的设计位置，一般是以定测的精度初步标定在地面上。在施工之前必须进行施工复测，检查并确认两端洞口的中线控制桩（也称为洞口投点）的位量两部分。凤县安通公路工程管理有限公司施工测量方案24.1.1控制点的置，它是进行洞内施工测量的主要依据。主要包括平面控制测量和高程控制测设置1、在每个洞口应测设不少于3个平面控制点（包括洞口投点及其相联系的三角点或导线点）2个高程控制点。2、直线隧道上，两端洞口应各确定一个中线控制桩，以两桩连线作为隧道的中线；3、在曲线隧道上，应在两端洞口的切线上各确定两个间距不小于200m的中线控制桩，以两条切线的交角和曲线要素为依据，来确定隧道中线的位置。4、平面控制网应尽可能包括隧道各洞口的中线控制点，这样既可以在施工测量时提高贯通精度，又可减少工作量。5、同时进行高程控制测量,联测各洞口水准点的高程，以便引测进洞，保证隧道在高程方向准确贯通。4.1.2洞外平面控制测量洞外平面控制测量应结合隧道长度、平面形状、线路通过地区的地形和环境等条件进行，可采用的方法有：中线法、精密导线法、三角锁网法、GPS测量。1．中线法（平面控制简单、直观，精度不高）适用于长度较短或贯通精度要求不高的隧道。方法：就是将隧道中线的平面位置，测设在地表上，经反复核对改正误差后，把洞口控制点确定下来，施工时就以这些控制点为准，将中线引入洞内。在直线隧道，于地表沿勘测设计阶段标定的隧道中线，用经纬仪正倒镜延伸直线法测设中线；在曲线隧道，则按曲线测设方法，首先精确标出两端切线方向，然后测出转向角，将切线长度正确地标定在地表上，再把线路中线测设到地面上。经反复校核，与两端线路正确衔接后，再以切线上的控制点（或曲线主点及转点等）为准，将中线引入洞内。凤县安通公路工程管理有限公司施工测量方案32．精密导线法在隧道进、出口之间，沿勘测设计阶段所标定的中线或离开中线一定距离布设导线，采用精密测量的方法测定各导线点和隧道两端控制点的点位。在进行导线点的布设时，除应满足上面要求外，导线点还应根据隧道长度和辅助坑道的数量及位置分布情况布设。导线宜采用长边，且尽量以直伸形式布设，这...
