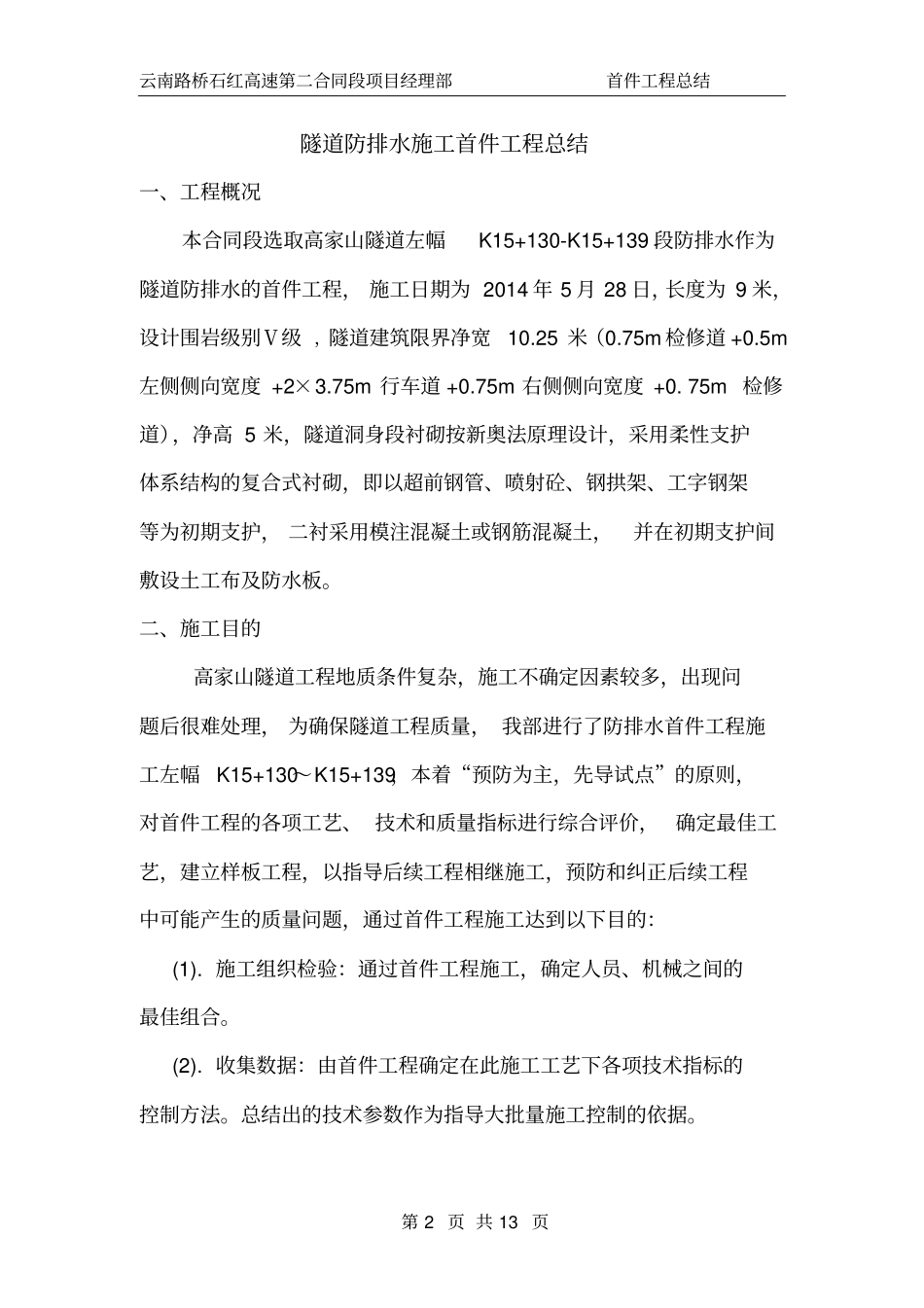

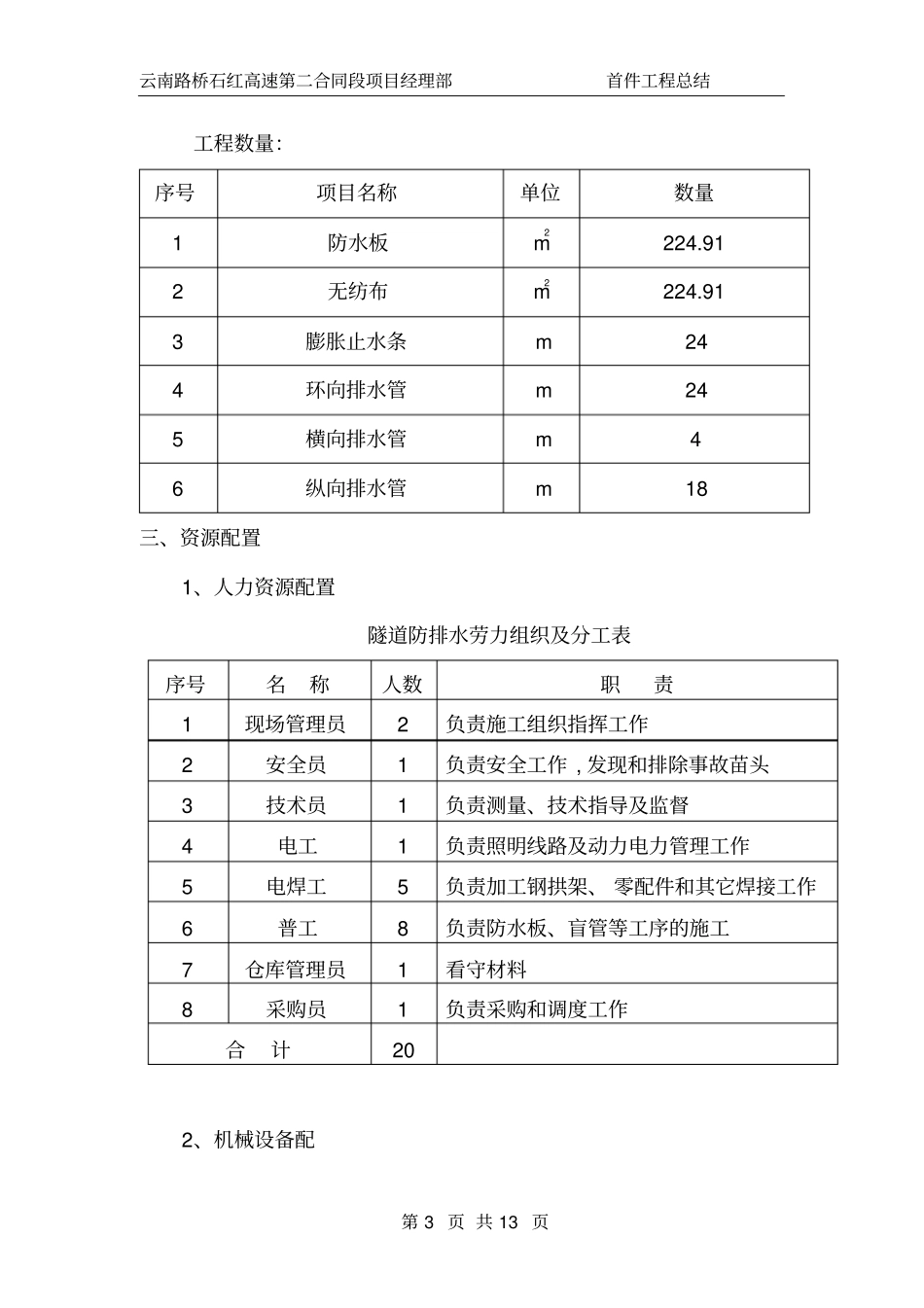

云南路桥石红高速第二合同段项目经理部首件工程总结第1页共13页防排水施工首件工程总结云南路桥石红高速第二合同段项目经理部工程技术管理科2014-5-30云南路桥石红高速第二合同段项目经理部首件工程总结第2页共13页隧道防排水施工首件工程总结一、工程概况本合同段选取高家山隧道左幅K15+130-K15+139段防排水作为隧道防排水的首件工程，施工日期为2014年5月28日，长度为9米，设计围岩级别Ⅴ级，隧道建筑限界净宽10.25米（0.75m检修道+0.5m左侧侧向宽度+2×3.75m行车道+0.75m右侧侧向宽度+0.75m检修道），净高5米，隧道洞身段衬砌按新奥法原理设计，采用柔性支护体系结构的复合式衬砌，即以超前钢管、喷射砼、钢拱架、工字钢架等为初期支护，二衬采用模注混凝土或钢筋混凝土，并在初期支护间敷设土工布及防水板。二、施工目的高家山隧道工程地质条件复杂，施工不确定因素较多，出现问题后很难处理，为确保隧道工程质量，我部进行了防排水首件工程施工左幅K15+130～K15+139，本着“预防为主，先导试点”的原则，对首件工程的各项工艺、技术和质量指标进行综合评价，确定最佳工艺，建立样板工程，以指导后续工程相继施工，预防和纠正后续工程中可能产生的质量问题，通过首件工程施工达到以下目的：(1).施工组织检验：通过首件工程施工，确定人员、机械之间的最佳组合。(2).收集数据：由首件工程确定在此施工工艺下各项技术指标的控制方法。总结出的技术参数作为指导大批量施工控制的依据。云南路桥石红高速第二合同段项目经理部首件工程总结第3页共13页工程数量：序号项目名称单位数量1防水板m2224.912无纺布m2224.913膨胀止水条m244环向排水管m245横向排水管m46纵向排水管m18三、资源配置1、人力资源配置隧道防排水劳力组织及分工表序号名称人数职责1现场管理员2负责施工组织指挥工作2安全员1负责安全工作,发现和排除事故苗头3技术员1负责测量、技术指导及监督4电工1负责照明线路及动力电力管理工作5电焊工5负责加工钢拱架、零配件和其它焊接工作6普工8负责防水板、盲管等工序的施工7仓库管理员1看守材料8采购员1负责采购和调度工作合计202、机械设备配云南路桥石红高速第二合同段项目经理部首件工程总结第4页共13页主要机具设备表类别机具名称规格及型号数量备注防排水作业防水板台车自制1热焊机/4其它机具通风机2DT-1251通风、排烟柴油发电机400KW1应急电源电焊机7．5KW6收敛计SWJ—Ⅲ型2量测全站仪徕卡1测量水平仪S—31测量四、施工方案、方法及措施隧道防排水遵循“以防、排、截、堵相结合，因地制宜、综合治理为原则，达到防水可靠、排水畅通，经济合理，施工方便的目的”。隧道建成后达到洞内无渗漏水、安装孔眼不渗水、底板不冒水、不积水的要求，保证结构和设备的正常使用和行车安全。衬砌排水：为了有效地排除二次衬砌背后积水，消除二次衬砌背后的静水压力，在初期支护与防水层之间铺设ФDN75mm环向半圆排水管，将水引入边墙两侧ФDN110m软式透水盲沟并经侧沟排出洞外，与洞外的天沟、排水沟，截水沟形成完整的排水系统。衬砌防水：在初期支护与二次衬砌之间敷设一层防水板（背衬无纺布），作为第一道防水措施，防水板敷设范围为自拱部至边墙下部透水管。同时，二次衬砌采用抗渗防水混凝土，作为第二道防水措施。二次衬砌纵向施工缝用中埋式止水带止水，环向施工缝用止水条止水。云南路桥石红高速第二合同段项目经理部首件工程总结第5页共13页（一）施工前准备铺设防水板应做好以下准备工作：1、熟悉施工图，认真做好图纸会审和技术交底工作。2、根据施工坐标及设计提供的导线点，做好定位放线及水准点的引测并复核，将测量报告提交监理工程师审查。3、喷砼表面应基本圆顺，欠挖处应予以凿平，对超挖的地段，应用喷砼补平。有个别锚杆头和钢筋头外露的，应给予切断，并用砂浆覆盖。4、在使用防水板前应检查防排水板的合格证，并进行直观上的检查，内容包括：厚度是否足够、吊带挂得是否牢固、防水板表面是否有砂眼等。（二）施工工艺及方法1、防水板施工工艺流程图见下表：云南路桥石红高速第二合同段项目经理部首件工程总结第6页共13页防水板施工工艺流程图见衬砌接缝处理...
