雨水箱涵施工方案VIP免费

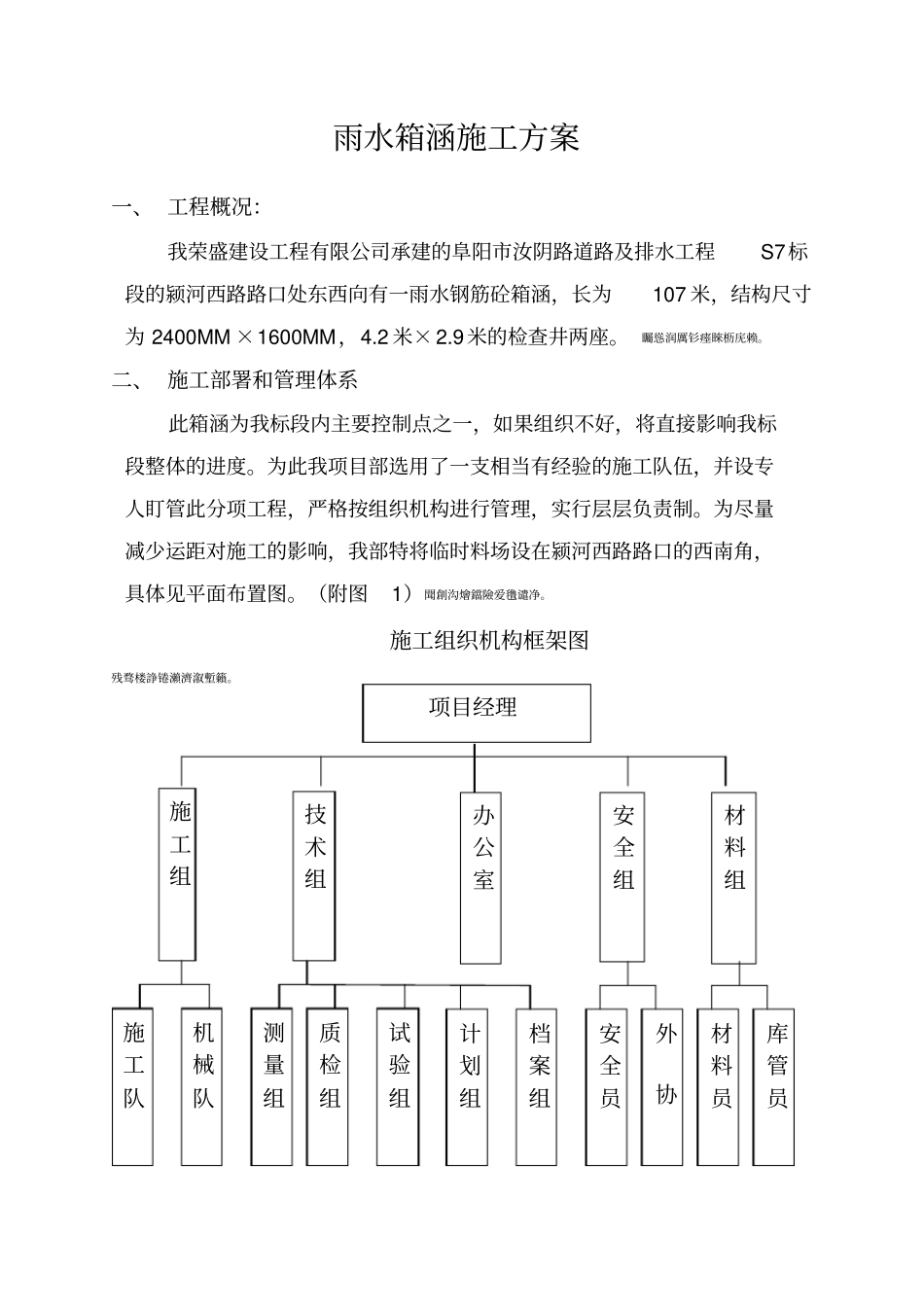

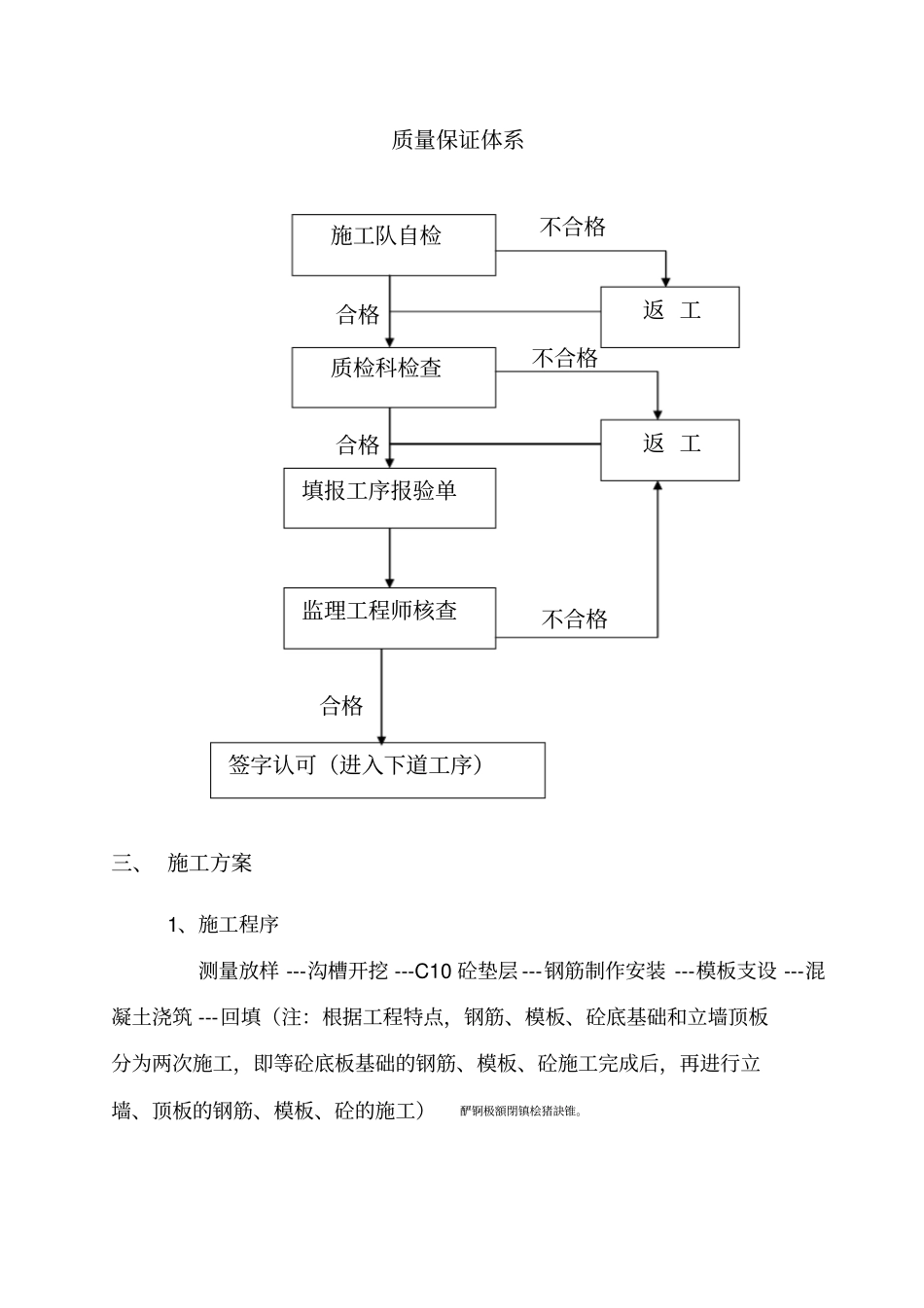

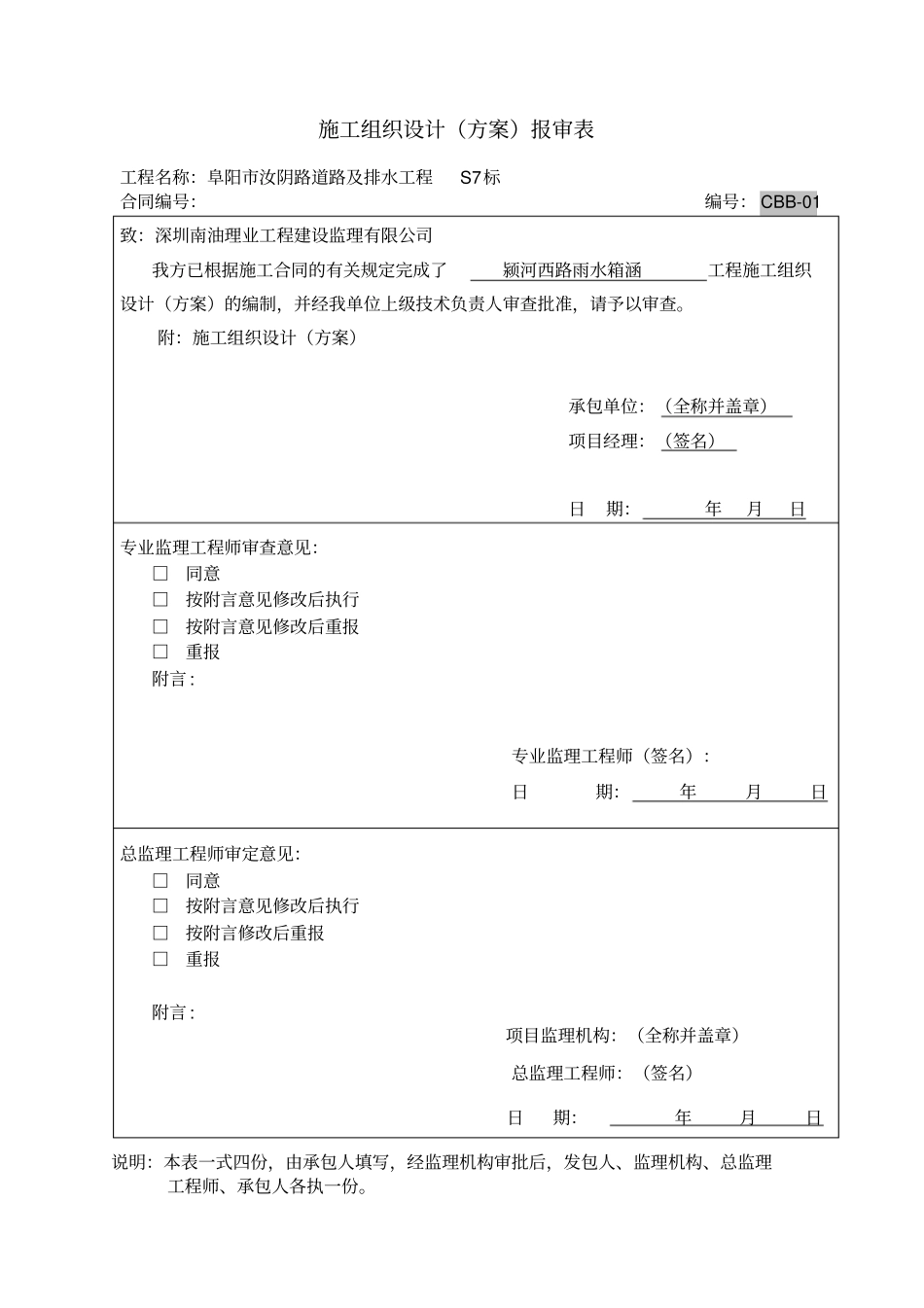

施工组织设计（方案）报审表工程名称：阜阳市汝阴路道路及排水工程S7标合同编号：编号：CBB-01致：深圳南油理业工程建设监理有限公司我方已根据施工合同的有关规定完成了颍河西路雨水箱涵工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工组织设计（方案）承包单位：（全称并盖章）项目经理：（签名）日期：年月日专业监理工程师审查意见：□同意□按附言意见修改后执行□按附言意见修改后重报□重报附言:专业监理工程师（签名）：日期：年月日总监理工程师审定意见：□同意□按附言意见修改后执行□按附言修改后重报□重报附言:项目监理机构：（全称并盖章）总监理工程师：（签名）日期：年月日说明：本表一式四份，由承包人填写，经监理机构审批后，发包人、监理机构、总监理工程师、承包人各执一份。雨水箱涵施工方案一、工程概况：我荣盛建设工程有限公司承建的阜阳市汝阴路道路及排水工程S7标段的颍河西路路口处东西向有一雨水钢筋砼箱涵，长为107米，结构尺寸为2400MM×1600MM，4.2米×2.9米的检查井两座。矚慫润厲钐瘗睞枥庑赖。二、施工部署和管理体系此箱涵为我标段内主要控制点之一，如果组织不好，将直接影响我标段整体的进度。为此我项目部选用了一支相当有经验的施工队伍，并设专人盯管此分项工程，严格按组织机构进行管理，实行层层负责制。为尽量减少运距对施工的影响，我部特将临时料场设在颍河西路路口的西南角，具体见平面布置图。（附图1）聞創沟燴鐺險爱氇谴净。施工组织机构框架图残骛楼諍锩瀨濟溆塹籟。项目经理施工组技术组材料组安全组办公室施工队机械队测量组质检组试验组计划组档案组安全员外协材料员库管员质量保证体系不合格合格不合格合格不合格合格三、施工方案1、施工程序测量放样---沟槽开挖---C10砼垫层---钢筋制作安装---模板支设---混凝土浇筑---回填（注：根据工程特点，钢筋、模板、砼底基础和立墙顶板分为两次施工，即等砼底板基础的钢筋、模板、砼施工完成后，再进行立墙、顶板的钢筋、模板、砼的施工）酽锕极額閉镇桧猪訣锥。施工队自检质检科检查填报工序报验单监理工程师核查签字认可（进入下道工序）返工返工2、测量放线根据井位坐标先定出沟槽轴线，再根据图纸按30度的坡度，放出基槽的开挖线。采用挖掘机开挖，人工配合的方式进行。即测量人员跟踪测量，若干名民工在沟槽底跟踪清理槽底。彈贸摄尔霁毙攬砖卤庑。主要配备仪器设备：日本产宾德红外线全站仪一台，经纬仪一台，水平仪1台。测量精度直接丈量测距两次较差≤1/5000导线测量相对闭合差≤1/10000角度闭合差≤±60√n秒高程误差≤±20√L毫米3、开挖沟槽1）箱涵沟槽采用挖掘机开挖，遵循“先深后浅”的原则，人工配合清理底板。为了避免超挖，每5米测设开挖深度控制点，并留10cm由人工清理，经纬仪跟踪中心定位，防止中线位移。为了防止出现塌方，按设计适当放坡开挖，坡度视土的密度定，本工程段开挖深度在4米内，根据图纸设计，暂按30度放坡。当部分段与原地形建筑物、管线或其它物体相冲突，又不能破坏原有设施的情况下，可直挖，设置挡板或支撑。謀荞抟箧飆鐸怼类蒋薔。如沟槽出现超挖，严禁素土回填，用碎石回填或低标号砼回填。开挖后的基槽，按以下项目检查验收：不能扰动天然地基持力层土层。①槽底高程：允许偏差±20mm；②槽底中线每侧宽度：不小于设计值；2）沟槽开挖同时，在槽底两侧开设30×30cm断面排水沟，实施24小时明沟排水，保证槽底无积水，土层不扰动。厦礴恳蹒骈時盡继價骚。自检合格后请监理工程师检验，若无质量问题，报请质监站、业主、设计、勘察等有关部门进行联合验收，验收合格后，立即组织人员进行C10砼垫层施工，以防基槽受地下水、雨水影响而出现塌陷，减少不必要的麻烦。茕桢广鳓鯡选块网羈泪。4、C10砼垫层在槽底开挖清理到位后，应用经纬仪定出排水箱涵轴线、水平仪测设出高程后立模，模板支撑一定要牢固。模板内的杂物，积水清理干净，模板的缝隙应填塞严密，并涂刷脱模剂。自检合格后报监理工程师，监理确认后方可进行砼浇筑。鹅娅尽損鹌惨歷茏鴛賴。垫层：①中线每侧宽度：2点/10M，允许偏差0-...
