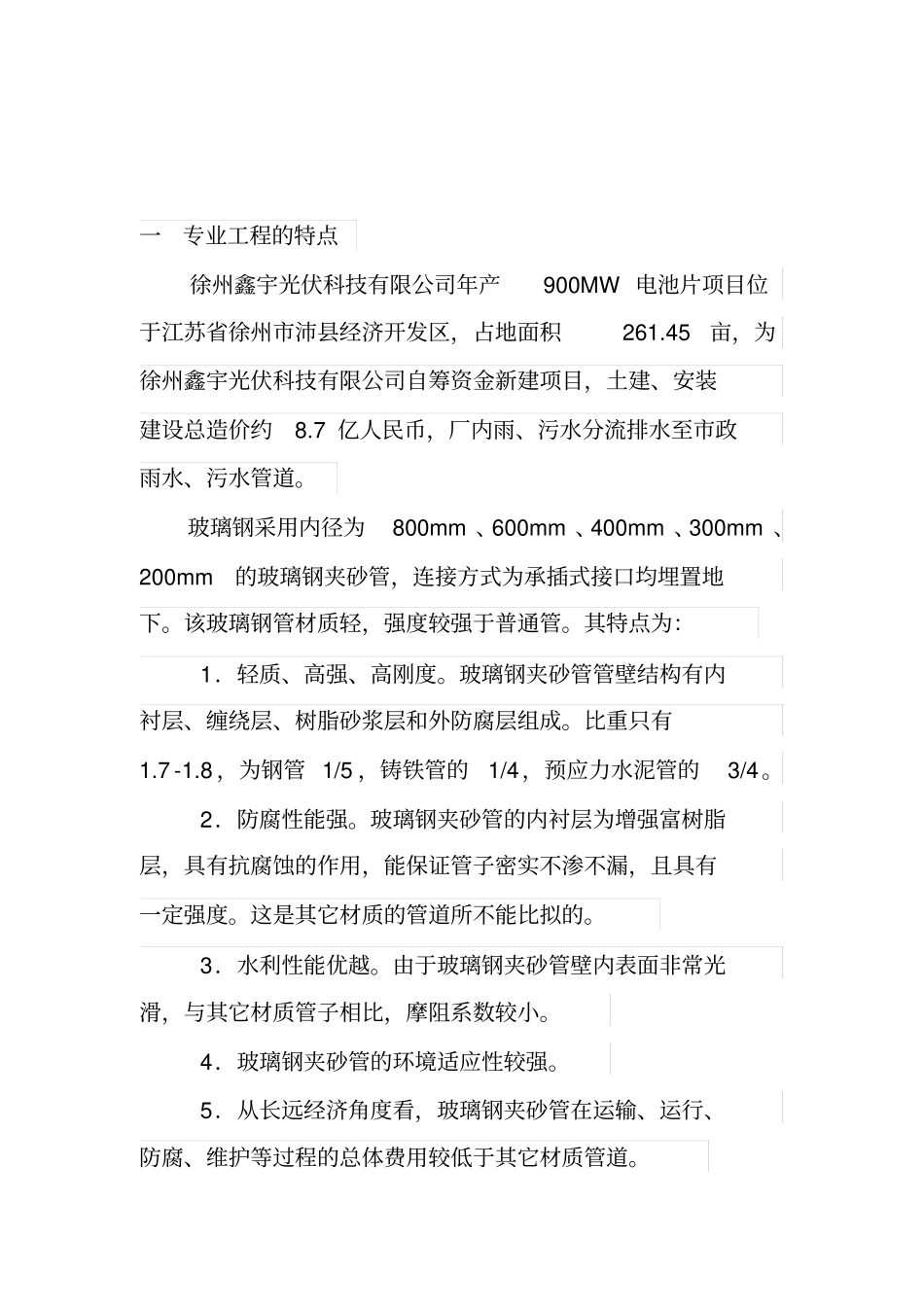

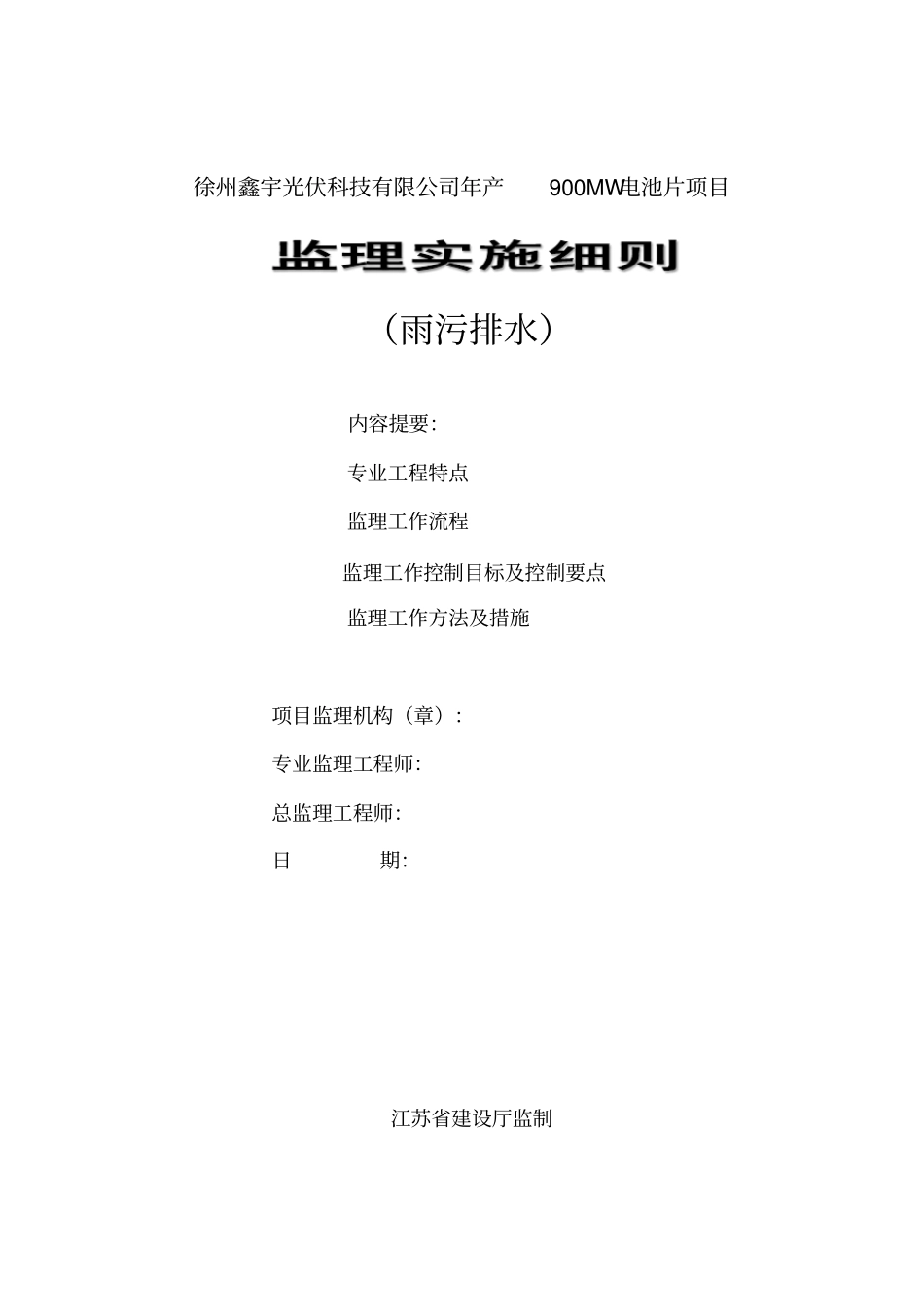

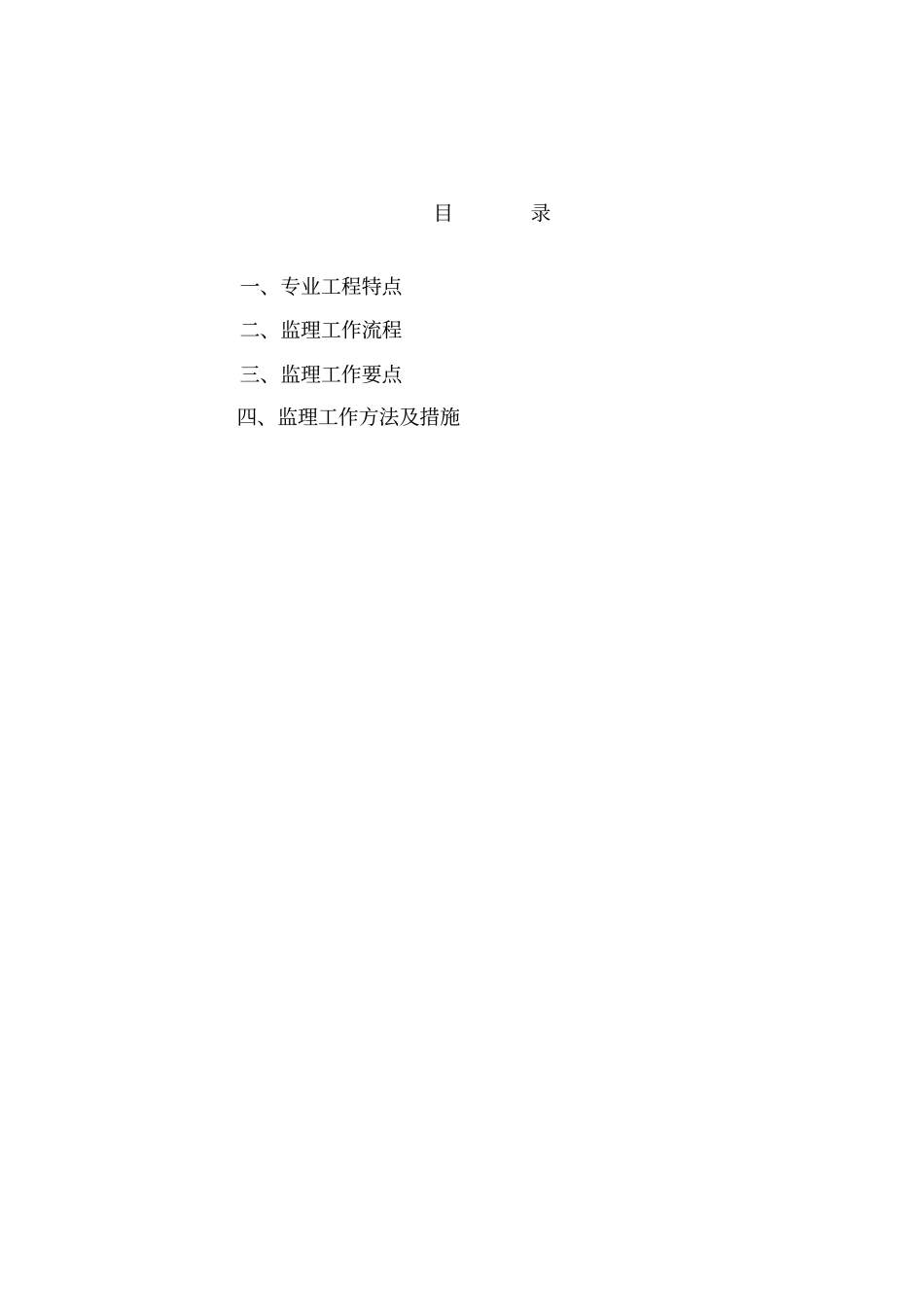

徐州鑫宇光伏科技有限公司年产900MW电池片项目（雨污排水）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：江苏省建设厅监制目录一、专业工程特点二、监理工作流程三、监理工作要点四、监理工作方法及措施一专业工程的特点徐州鑫宇光伏科技有限公司年产900MW电池片项目位于江苏省徐州市沛县经济开发区，占地面积261.45亩，为徐州鑫宇光伏科技有限公司自筹资金新建项目，土建、安装建设总造价约8.7亿人民币，厂内雨、污水分流排水至市政雨水、污水管道。玻璃钢采用内径为800mm、600mm、400mm、300mm、200mm的玻璃钢夹砂管，连接方式为承插式接口均埋置地下。该玻璃钢管材质轻，强度较强于普通管。其特点为：1．轻质、高强、高刚度。玻璃钢夹砂管管壁结构有内衬层、缠绕层、树脂砂浆层和外防腐层组成。比重只有1.7-1.8，为钢管1/5，铸铁管的1/4，预应力水泥管的3/4。2．防腐性能强。玻璃钢夹砂管的内衬层为增强富树脂层，具有抗腐蚀的作用，能保证管子密实不渗不漏，且具有一定强度。这是其它材质的管道所不能比拟的。3．水利性能优越。由于玻璃钢夹砂管壁内表面非常光滑，与其它材质管子相比，摩阻系数较小。4．玻璃钢夹砂管的环境适应性较强。5．从长远经济角度看，玻璃钢夹砂管在运输、运行、防腐、维护等过程的总体费用较低于其它材质管道。鉴于以上几点，结合本工程实际情况，故考虑采用玻璃钢夹砂管。本排水管道工程的特点：1．沟槽开挖大部分是在农田里面，还有建筑垃圾，土质不稳定。2．由于沟槽开挖是在农田，地下水较丰富。开挖时沟槽易集水，所以在开挖之前，必须作好排水设施。3．施工现场不利于玻璃钢管的吊装和运输，将给安装带来一定的难度。4．玻璃钢管接口部位将是监理控制的重点和难点。5．玻璃钢管的闭水试验渗水量须符合有关规范规定。二监理工作的流程（一）测量放样监理流程施工测量应在工程开工之前进行，它关系到工程位置是否正确，高程是否符合设计要求，作为本管线工程，测量放样犹为重要。因此，对测量放样质量控制，必须按监理流程顺序：1．施工单位在工程开工之前，必须将用于该工程的测量仪器及钢尺等测量工具送相关检测部门作检定或校核，经检测部门检定合格并出检定证书后，承包单位才能将该仪器（在检定的有效期之内）用于本工程的测量工作中。2．监理人员熟悉图纸，做好准备工作。3．施工单位填写测量放样开工申请单报监理工程师审核。4．在取得监理工程师同意后，承包单位核对现场水准点，监理人员实行旁站监理。5．施工单位将测量放样结果报监理工程师检测，通过检测合格后予以签认。如果不合格监理工程师下发监理工程师通知单，要求施工单位重新进行测量放样。（二）沟槽开挖质量监理流程排水管沟槽开挖施工工艺流程：沟槽开挖、放坡、支撑（组织排水、交通、堆土、堆料）地基处理、保护层（保护层20cm，严禁扰动槽底原土；如遇设计以外特殊情况，会同相关单位确定地基处理方案）。排水沟槽开挖质量监理流程：1．施工单位填写沟槽开挖申请单，并附上沟槽断面形式、支撑选用、施工排水措施、雨季施工措施等技术资料报监理工程师审批。2．在取得监理工程师同意后，施工单位按所报的施工方案组织沟槽开挖、放坡支撑、施工排水，并进行地基处理。3．沟槽开挖达到设计要求后，施工单位进行自检、专检，在合格的基础上报相关资料（包括槽底高程、中线两侧宽度、地基压实度试验报告等）交现场监理工程师检测验收。4．监理会同业主施工等相关部门进行验收，合格后签认沟槽开挖交工证书。5．沟槽检查验收不符合有关规定，监理工程师将以书面形式通知施工单位整改，整改符合要求后，再进行验收。（三）地基处理和管道基础质量监理流程地基处理及管道基础质量监理流程：1．监理工程师审批施工单位提交的地基处理开工申请单。并附上以下资料：（1）地基处理方案及其压实度。（2）标高和直线度复测。（3）相关的允许偏差范围值。2．监理人员实行旁站，督促施工单位按地基处理方案进行施工。3．检查地基压实度、承载力是否符合设计要求。4．在地基压实度、承载力...
