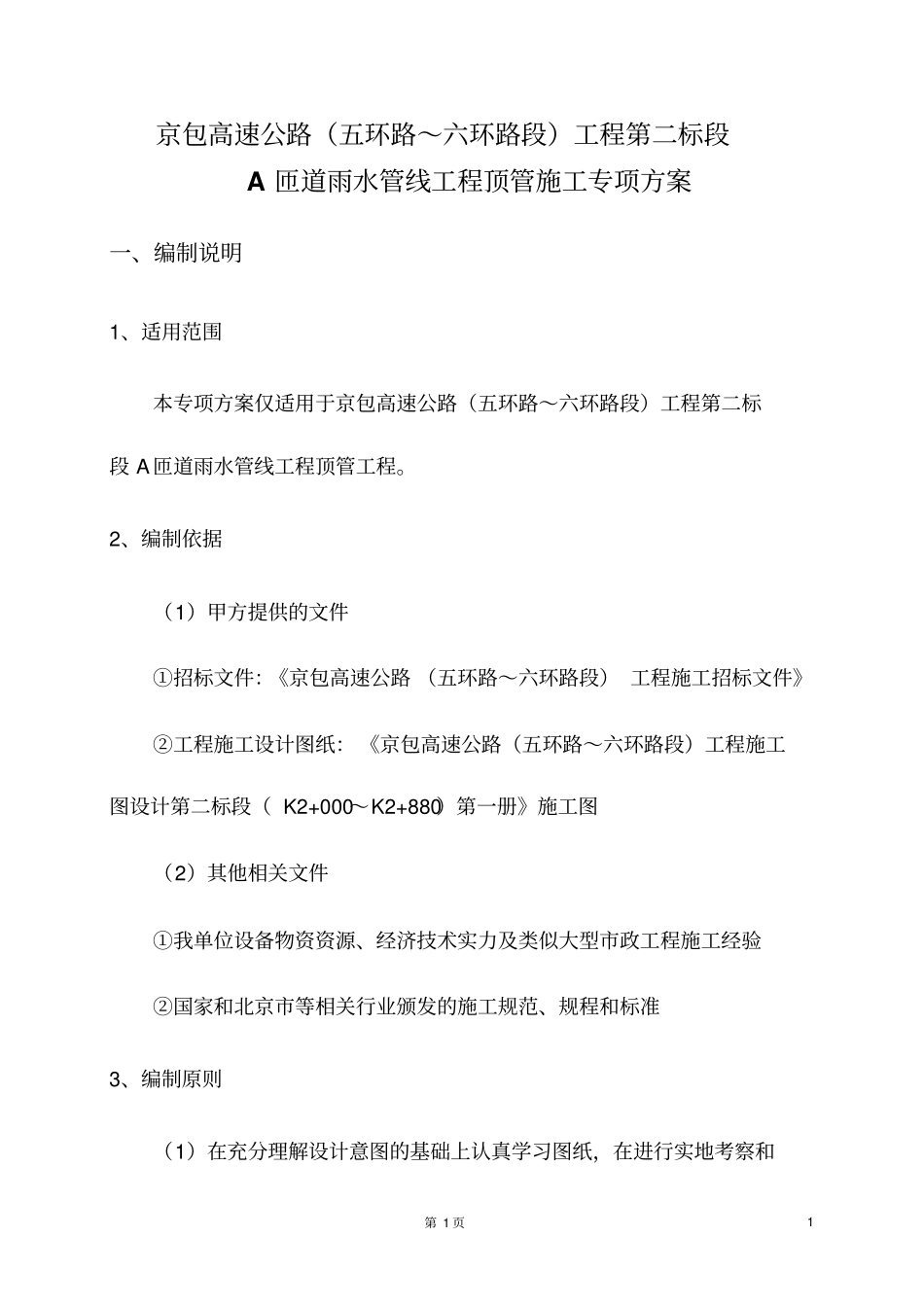

第1页1京包高速公路（五环路～六环路段）工程第二标段A匝道雨水管线工程顶管施工专项方案一、编制说明1、适用范围本专项方案仅适用于京包高速公路（五环路～六环路段）工程第二标段A匝道雨水管线工程顶管工程。2、编制依据（1）甲方提供的文件①招标文件：《京包高速公路（五环路～六环路段）工程施工招标文件》②工程施工设计图纸：《京包高速公路（五环路～六环路段）工程施工图设计第二标段（K2+000～K2+880）第一册》施工图（2）其他相关文件①我单位设备物资资源、经济技术实力及类似大型市政工程施工经验②国家和北京市等相关行业颁发的施工规范、规程和标准3、编制原则（1）在充分理解设计意图的基础上认真学习图纸，在进行实地考察和第2页2交通调查的基础上，合理的编制施工方案，使其科学适用且着重考虑施工的经济性等因素，使方案做到科学、经济、实用与安全。（2）施工总体部署合理，施工计划可行、高效，确保总体工期要求。（3）采用先进的设备和科学的管理方式确保工程质量及施工安全。响应业主的要求，发挥自身优势，争创精品工程。（4）在施工全过程中采用周密的环境保护措施及文明施工措施。4、相关规范（1）检查井标准图集PS05-J01、PS05-J02、PS05-S01、PS05-S04；（2）《给水排水工程顶管技术规程》（CECS246：2008）；（3）【北京市给水排水管道工程施工技术规程】（DBJ01-47-2000）（4）【2001】689号【北京市建筑节能管理规定】的规定。（5）《建筑法》（6）《环境保护法》（7《公路路基路面现场测试规程》JTJ059-95（8）砌体工程施工验收规范(GB50203-98)（9）市政工程施工资料管理规程（DBJ01-71-2003）第3页3（10）北京市市政工程施工安全操作规程（DBJ01-56-2001）（11）建筑给水排水设计规范（GB50015-2003）（12）给排水管道工程施工及验收规范（GBJ50268-97）（13）城市工程管线综合规划规范（GB50289-98）（14）给排水构筑物施工及验收规范（GBJ141-90）（15）建设工程项目管理规范（GB/T50326-2001）（16）施工现场临时用电安全规范(JGJ46-88)（17）建筑机械使用安全技术规程(JGJ33-2001)（18）建筑施工安全检查标准(JGJ59-99)（19）《混凝土和钢筋混凝土排水管线（GB/T11836-1999）》（15）《市政管道排水管道工程及附属设施》（GJBT-97506MS201）第4页4二、工程概况1、工程简介京包高速公路（五环路～六环路）工程起点位于北京海淀区北五环路箭亭桥南约1.5公里，起点桩号K0+000，终点与京包高速公路（六环路～德胜口段）相接，全长19.877公里。本工程是其第二标段，主线起点桩号K2+000，自起点向北经朱房村西侧，在中央财经大学分部西侧通过，于K2+535.7处上跨上地南路，终点桩号为K2+880，与上地铁路分离式立交主线桥相接，全长0.88公里，本工包含互通立交一座，匝道2条，其中A匝道位于主线东侧，主线K2+000作为A匝道起点AK0+000,末端位于上地南路交汇点，桩号为AK0+602.35,全长602.35米。上地南路互通式立交A匝道东侧排水，设计为雨水管线排水，其中Y1-7～Y1-15位于A匝道曲线段，桩号为AK0+145.5～+405.5，全长260m，由于该段西侧为浆砌片石挡墙，红线外为汉城遗址和朱房村小学，且该段埋深平均深度为5m，红线内无法满足明开施工条件，故此段采用顶管施工。2、工程地质情况根据设计图纸，原地地面标高为42.96～45.54m；Y1-7管底高程为第5页540.63m，埋深4.91m，Y1-15管底高程为39.98m，埋深2.975m，管线上方为原地貌，无结构物，四周无其他管线。管线管径D=1.6m，管线位于曲线半径为R=150m的曲线上，Y1－7轴向东接入D=1.4m的明开雨水管，Y1-15向南接入D=1.55m明开雨水管。表层人工堆积层，分布于地表，厚0.5～3米。土层中含有较多砖块、碎石和砖灰渣。其下为粉土填土①层及房渣土、碎石填土①1层。标高44.41～46.95米以下为粉土②层，粉质黏土②1层及细砂、粉砂②2层。标高40.07.～41.61米以下为粉质黏土③层及粉土③1层，此段为掘进土层。标高37.91～40.39米以下为细砂、中砂④层及圆砾①1层。水文情况：层间水一层，标高36.22米，埋深10.4米。3、主要工程数量顶管工程中主要材料为Φ1600mm*3m钢承口钢筋砼管（二级）。工程数量：260m。第6页6...
