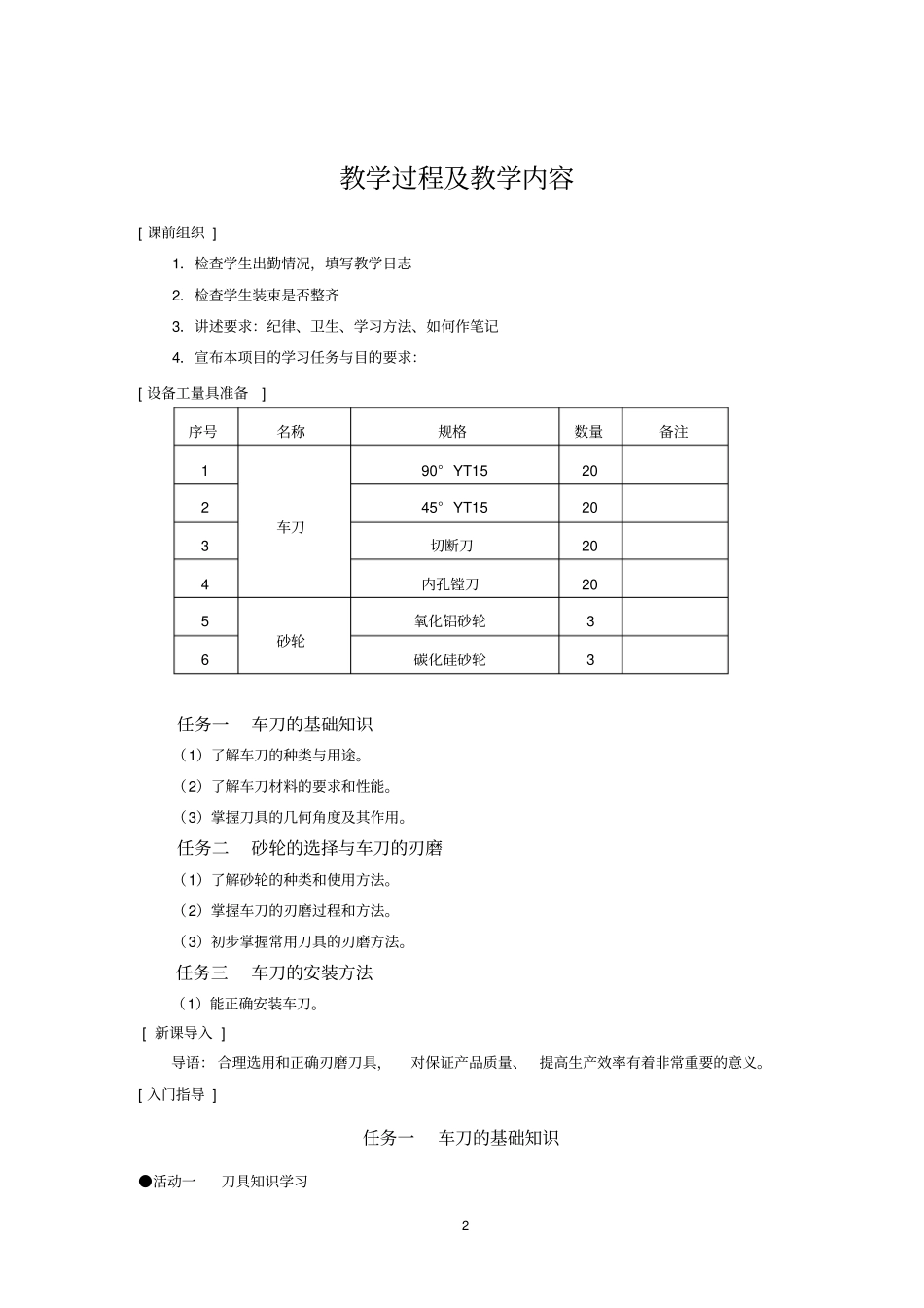

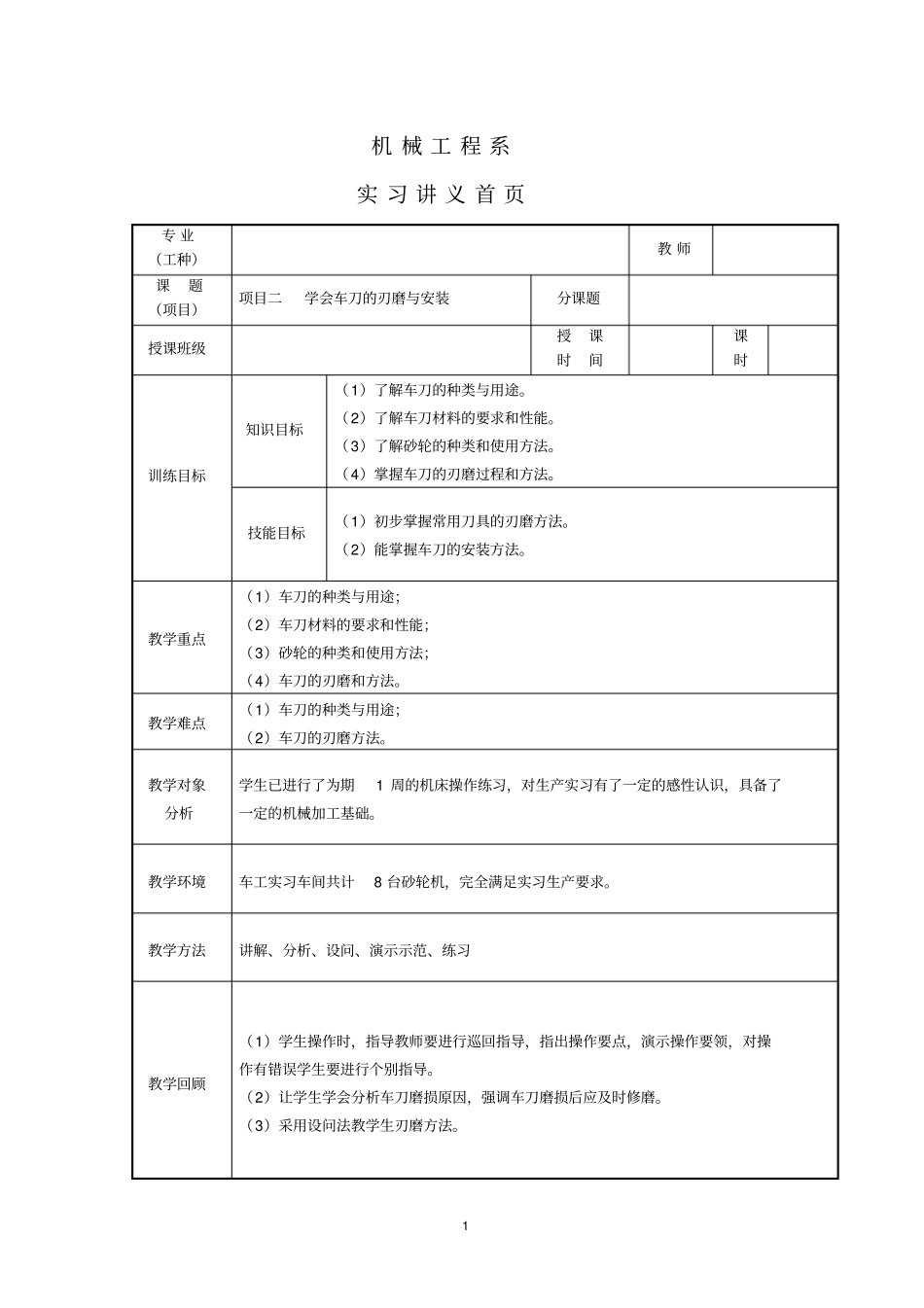

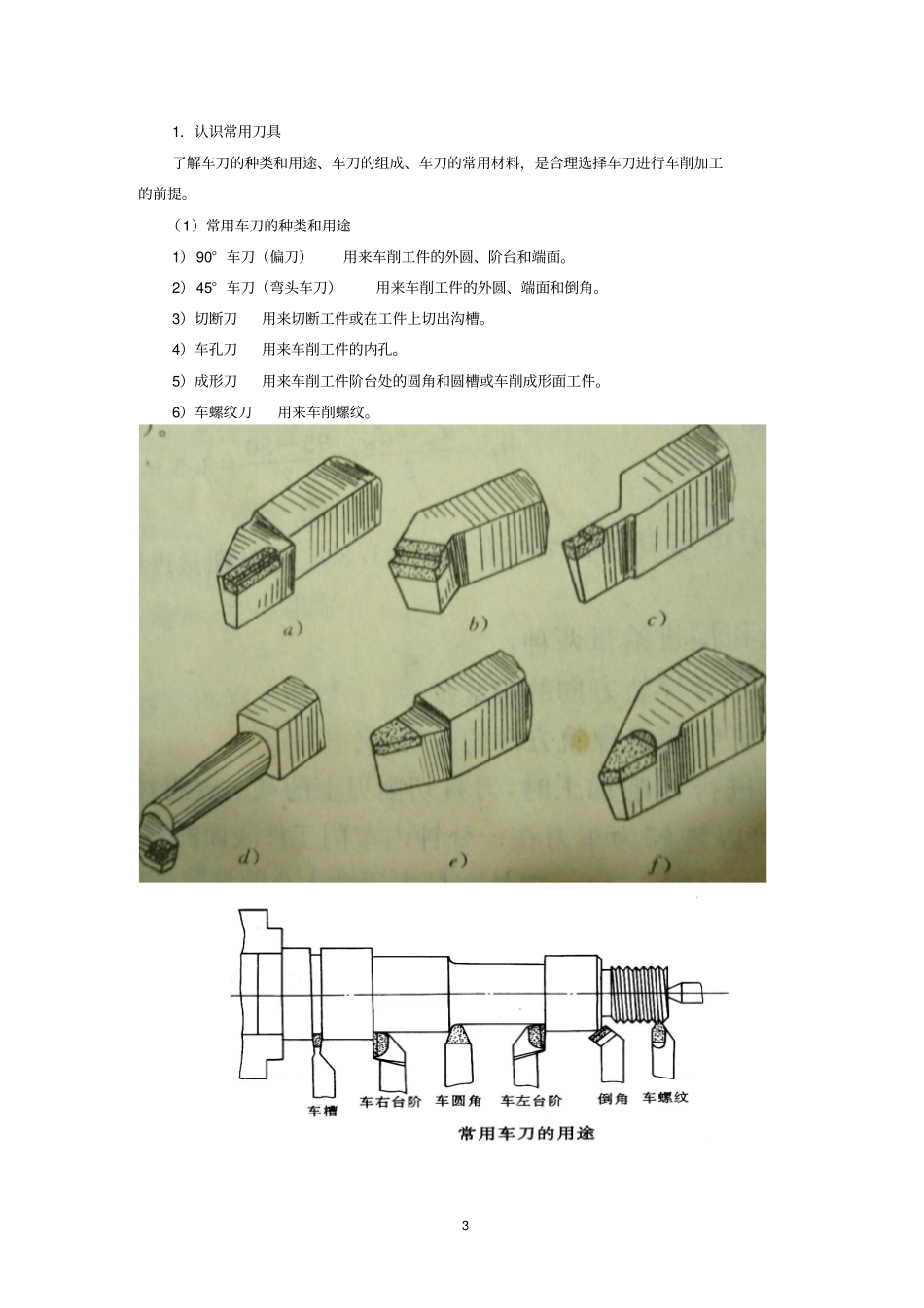

1机械工程系实习讲义首页专业（工种）教师课题（项目）项目二学会车刀的刃磨与安装分课题授课班级授课时间课时训练目标知识目标（1）了解车刀的种类与用途。（2）了解车刀材料的要求和性能。（3）了解砂轮的种类和使用方法。（4）掌握车刀的刃磨过程和方法。技能目标（1）初步掌握常用刀具的刃磨方法。（2）能掌握车刀的安装方法。教学重点（1）车刀的种类与用途；（2）车刀材料的要求和性能；（3）砂轮的种类和使用方法；（4）车刀的刃磨和方法。教学难点（1）车刀的种类与用途；（2）车刀的刃磨方法。教学对象分析学生已进行了为期1周的机床操作练习，对生产实习有了一定的感性认识，具备了一定的机械加工基础。教学环境车工实习车间共计8台砂轮机，完全满足实习生产要求。教学方法讲解、分析、设问、演示示范、练习教学回顾（1）学生操作时，指导教师要进行巡回指导，指出操作要点，演示操作要领，对操作有错误学生要进行个别指导。（2）让学生学会分析车刀磨损原因，强调车刀磨损后应及时修磨。（3）采用设问法教学生刃磨方法。2教学过程及教学内容[课前组织]1．检查学生出勤情况，填写教学日志2．检查学生装束是否整齐3．讲述要求：纪律、卫生、学习方法、如何作笔记4．宣布本项目的学习任务与目的要求：[设备工量具准备]序号名称规格数量备注1车刀90°YT1520245°YT15203切断刀204内孔镗刀205砂轮氧化铝砂轮36碳化硅砂轮3任务一车刀的基础知识（1）了解车刀的种类与用途。（2）了解车刀材料的要求和性能。（3）掌握刀具的几何角度及其作用。任务二砂轮的选择与车刀的刃磨（1）了解砂轮的种类和使用方法。（2）掌握车刀的刃磨过程和方法。（3）初步掌握常用刀具的刃磨方法。任务三车刀的安装方法（1）能正确安装车刀。[新课导入]导语：合理选用和正确刃磨刀具，对保证产品质量、提高生产效率有着非常重要的意义。[入门指导]任务一车刀的基础知识●活动一刀具知识学习31．认识常用刀具了解车刀的种类和用途、车刀的组成、车刀的常用材料，是合理选择车刀进行车削加工的前提。（1）常用车刀的种类和用途1）90°车刀（偏刀）用来车削工件的外圆、阶台和端面。2）45°车刀（弯头车刀）用来车削工件的外圆、端面和倒角。3）切断刀用来切断工件或在工件上切出沟槽。4）车孔刀用来车削工件的内孔。5）成形刀用来车削工件阶台处的圆角和圆槽或车削成形面工件。6）车螺纹刀用来车削螺纹。47）硬质合金可转位车刀（2）车刀的主要组成部分车刀是由刀头（或刀片）和刀杆两部分组成。刀杆用于把车刀装夹在刀架上；刀头部分担负切削工作，所以又称切削部分。车刀的刀头由以下几部分组成：1）前刀面刀具上切屑流过的表面。2）主后刀面同工件上加工表面互相作用和相对着的刀面3）副后刀面同工件上已加工表面互相作用和相对着的刀面。4）主切削刃前刀面和后刀面的相交部位。它担负着主要的切削工作。5）副切削刃前刀面和副后刀面的相交部位。它配合主功削刃完成切削工作。6）刀尖主切削刃和副切削刃的连结部位。为了提高刀尖的强度和使车刀耐用，很多刀在刀尖处磨出圆弧型或直线型过渡刃。（3）车刀的常用材料车刀切削部分在车削过程中承受着很大的切削力和冲击力，并且在很高的切削温度下工作，连续地经受着强烈的摩檫，所以车刀切削部分的材料必须具备硬度高、耐磨、耐高温、强度好和坚韧等性能。目前常用的车刀材料有高速工具钢和硬质合金两大类。1）高速工具钢高速工具钢是一种含有高成分钨和铬、钒的合金钢。高速工具钢刀具制5造简单，刃磨方便，容易磨得锋利，而且韧性较好，能承受较大的冲击力，因此常用于加工一些冲击力较大、形状不规则的工件。高速工具钢也常作为精加工车刀（如宽刃大进给的车刀、梯形螺纹精车刀等）以及成型车刀的材料。但高速工具钢的耐热性较差，因此不能用于高速切削。常用的高速工具钢牌号是W18Cr4V、w6mo5cr4v2(6-5-4-2)（每个化学元素后面的数字，系指材料中含该元素的平均百分数）。2）硬质合金硬质合金是用钨和钛的碳化物粉末加钴作为结合剂，高压压制后再经高温烧结而成的。硬质合金能耐高温，即使在1000℃左右仍能保持良好的切削性能。常温下硬度很高，而...
