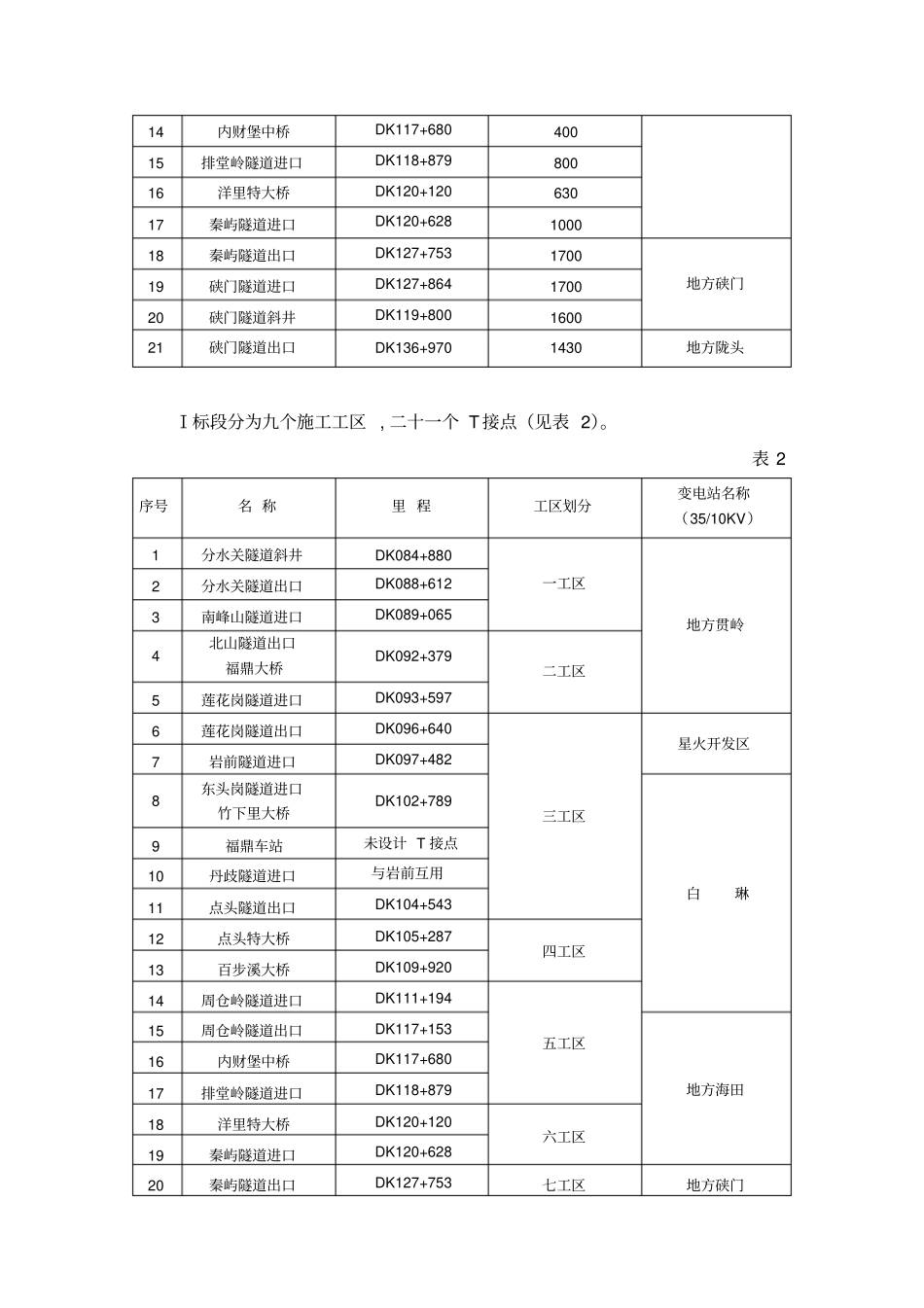

施工临时用电安全专项方案新建铁路浙江温州至福建铁路工程福建段第Ⅰ标段，起止里程为DK81+022～DK137+113，温福铁路（福建段）Ⅰ标段起自浙闽两省交接的分水关隧道（DK81+022），线路正线长56.09km，有隧道12座，合计长度38999米隧道占到整个标段长度的69.5%，正线桥梁16座，合计长度4691米。用电线路以业主提供的永临结合电力线路为主，根据需要从就近的电力线自设变压器“T”接引入（与高压线路“T”接示电容量见表1），“T”接的用电线路针瓶采用PQ-20，悬瓶采用X-70，采用热镀锌横担，架空线路采用绝缘导线；35KV隔离开关采用GW5-40.5/630A，10KV避雷器采用HY5WS-17/50，接入的250KVA及以下的变压器要装设低压计量，计量用互感器采用10P级。接地引下体采用不小于φ12圆钢或50×5的扁钢并做热镀锌处理。接地电阻R≤4Ω。施工配变要求采用DYn-11型接线变压器。从“专网T接”的在“T”接点装设单极隔离开关；从“公网T接”的在“T”接点装设跌落保险。用电线路的杆号以主杆号的支1.2.3⋯为编号，横担安装方向以供电线路为电源侧，按规范安装。各工点建立变电站。T”接示电容量表1序号名称里程电容量（KVA）变电站名称（35/10KV）1分水关隧道斜井DK084+8801600地方贯岭2分水关隧道出口DK088+61212603南峰山隧道进口DK089+06510004北山隧道出口DK092+37914305莲花岗隧道进口DK093+59710006莲花岗隧道出口DK096+6401000星火开发区7岩前隧道出口DK097+4826308东头岗隧道进口DK102+789630白琳9点头隧道出口DK104+543100010点头特大桥DK105+28750011白琳大桥DK109+92050012周仓岭隧道进口DK111+194160013周仓岭隧道出口DK117+1531630地方海田14内财堡中桥DK117+68040015排堂岭隧道进口DK118+87980016洋里特大桥DK120+12063017秦屿隧道进口DK120+628100018秦屿隧道出口DK127+7531700地方硖门19硖门隧道进口DK127+864170020硖门隧道斜井DK119+800160021硖门隧道出口DK136+9701430地方陇头Ⅰ标段分为九个施工工区,二十一个T接点（见表2）。表2序号名称里程工区划分变电站名称（35/10KV）1分水关隧道斜井DK084+880一工区地方贯岭2分水关隧道出口DK088+6123南峰山隧道进口DK089+0654北山隧道出口福鼎大桥DK092+379二工区5莲花岗隧道进口DK093+5976莲花岗隧道出口DK096+640三工区星火开发区7岩前隧道进口DK097+4828东头岗隧道进口竹下里大桥DK102+789白琳9福鼎车站未设计T接点10丹歧隧道进口与岩前互用11点头隧道出口DK104+54312点头特大桥DK105+287四工区13百步溪大桥DK109+92014周仓岭隧道进口DK111+194五工区15周仓岭隧道出口DK117+153地方海田16内财堡中桥DK117+68017排堂岭隧道进口DK118+87918洋里特大桥DK120+120六工区19秦屿隧道进口DK120+62820秦屿隧道出口DK127+753七工区地方硖门21硖门隧道进口DK127+86422硖门隧道斜井DK119+800八工区23硖门隧道出口DK136+970九工区地方陇头1.各工区用电线路中电器设备的选用如下：1.1一工区施工地段根据需要设分水关隧道斜井、分水关隧道出口、南风山隧道进口三处配电所，T接贯岭变电站。分水关隧道和南峰山隧道位于福建省福鼎市贯岭镇境内，南峰山隧道进口里程DK89+065,南峰山隧道出口里程DK90+645，隧道全长1580m。分水关隧道福建与浙江交界处里程DK81+022,分水关隧道斜井里程DK84+880，分水关隧道出口里程DK88+612，隧道全长7590m。1.1.1了保障施工用电及安全工用电线路中电器设备的选用先确定隧道施工机具及照明用电量（见表3）选用合适的变压器（以分水关隧道斜井为例）保障施工需求：用电量P=k（∑PaK1K2/Aη+∑PbK1）=1.05×{[130×8×0.8×0.8+（330+80+77+80+40）×0.7×0.8]/（0.88×0.75）+60×1}=1302.8（kVA）同理，可得分水关隧道出口用电量：P=1092.7（kVA）南峰山隧道进口用电量：P=998.5（kVA）其中，k-电线路能力的损失（1.05~1.1）这里选用1.05；A-用电设备的功率因数（查功率因数表得）；Pa-用电设备总额定功率（见表3）；Pb-照明用电总量（见表3）；η-电动机及其他动力用户的效率（0.83~0.88）这里选用0.88；K2-动力用户之负载系数（0.6~1.0）这里选用0.8；K1-同时用电系数，各类不同的用电设备有不同的同时用电系数（查各...
