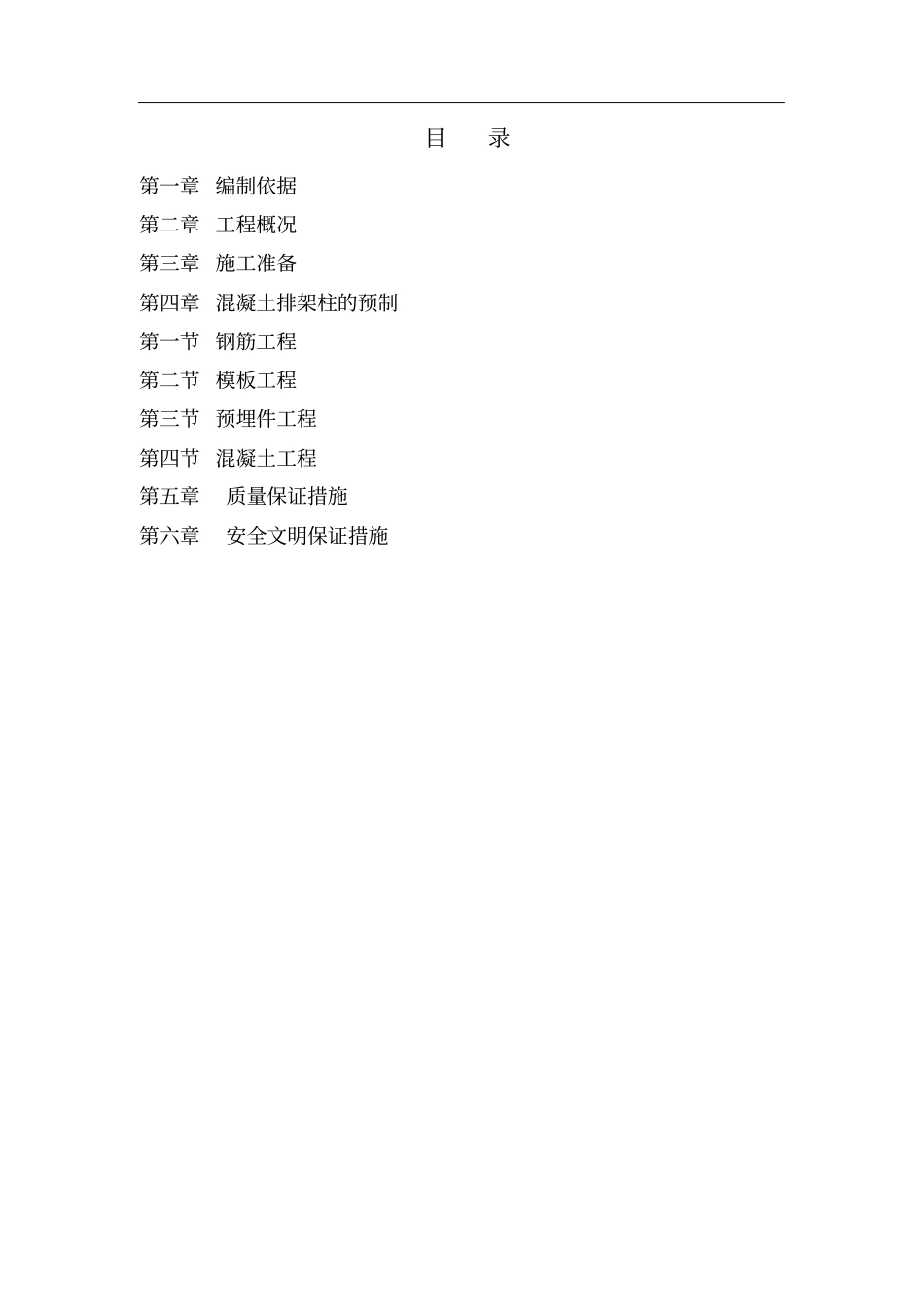

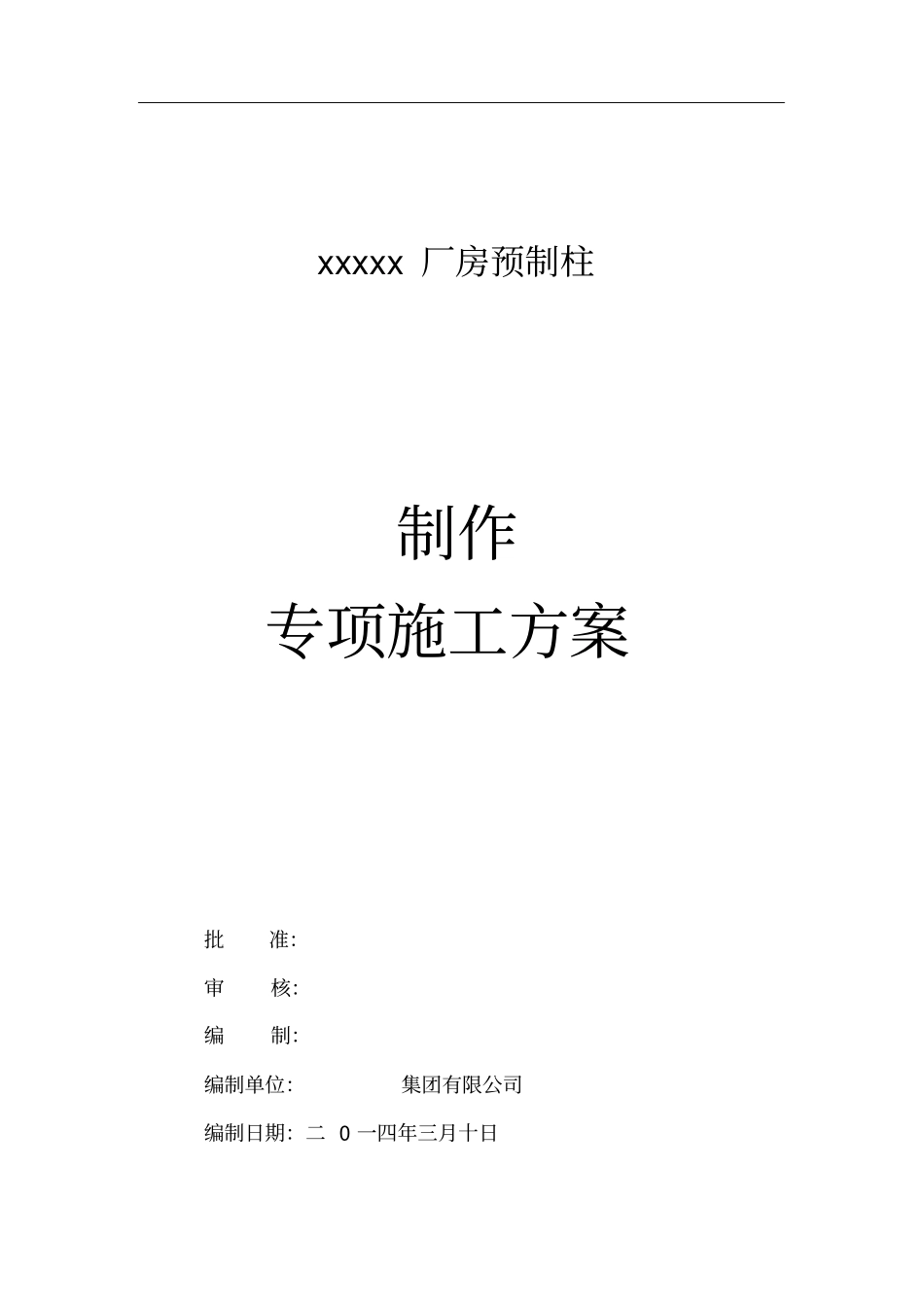

xxxxx厂房预制柱制作专项施工方案批准：审核：编制：编制单位：集团有限公司编制日期：二0一四年三月十日目录第一章编制依据第二章工程概况第三章施工准备第四章混凝土排架柱的预制第一节钢筋工程第二节模板工程第三节预埋件工程第四节混凝土工程第五章质量保证措施第六章安全文明保证措施-1-第一章编制依据一、编制依据1、预制柱制作设计图纸。2、国家现行的有关设计规范及规程二、主要规范及图集1、规范《建设工程项目管理规范》GB/T50326-2001《混凝土结构工程施工质量验收规范》GB50204-2002《施工现场临时用电安全技术规范》JGJ46-2005《建设工程施工现场供用电安全规范》GB50194-93《钢筋焊接及验收规程》JGJ18-2003-2-第二章工程概况一、基本概况xxxxx二、工程概况：本工程为一层钢筋砼框排架结构，建筑面积为32000㎡。本工程柱下独立基础为杯口基础,柱为钢筋砼预制柱，共174根（见预制柱明细表），每根柱一次性预制。柱为预制混凝土工形柱、异形牛腿柱及矩形柱。屋面为钢网架结构。预制混凝土钢筋柱的纵向受力钢筋采用机械连接接头，柱的砼保护层厚度20mm。基础杯口部分吊装预制柱前应凿毛并清理干净。预制柱砼强度必须达到砼强度的100%后，方可拆除底模，达到100%后方可进行吊装。所有柱均采用两点翻身一点起吊。预制柱网架支座预埋锚栓与定位板的连接采用钻孔塞焊。预制柱明细表序号构件编号数量（根）备注1Z-1132异形排架柱异形排架柱异形排架柱异形排架柱异形排架柱异形排架柱矩形抗风柱异形排架柱异形排架柱矩形排架柱矩形排架柱矩形抗风柱2Z-11a123Z-11b24Z-12165Z-12a66Z-12b17Z-1348Z-21299Z-21a810Z-22611Z-22a412Z-236-3-13Z-3118异形牛腿排架柱异形牛腿排架柱矩形抗风柱矩形排架柱矩形排架柱矩形抗风柱矩形抗风柱矩形抗风柱14Z-31a415Z-33416Z-411217Z-41a418Z-43419Z-43a220Z-43b1第三章施工准备一、技术准备1、组织相关的人员审阅图纸，发现问题及时与设计协商解决。2、编制具体指导施工的技术交底。二、施工准备1、由于施工现场正开挖土方，现场无法提供预制柱生产场地，我司确定预制柱制作由具有专业实力的专业制造公司生产。三、材料准备1、模板:结合定型2.5厚钢模板和钢模板。2、钢筋:HRB400（热轧带勒三级钢螺纹钢筋）、HRB335（热轧带勒二级螺纹钢筋）、HPB300(热轧一级光圆钢筋)。3、焊条:E43、E50型焊条。3、砼：C30砼。4、钢筋加工机械，模板加工机械，降水机械，砼振捣机械，-4-5、方木，钢管，扣件，对拉螺栓等周转材料第四章混凝土排架柱的预制工艺流程：地胎膜施工→底模上弹出模板边线、预埋件位置→底板模板及预埋件安装→钢筋绑扎→钢筋验收→侧壁铁件安装→侧壁钢筋保护层垫块安装→合侧模→模板加固→顶面铁件安装→隐蔽验收→砼施工→养护第一节钢筋工程1、钢筋原材料检验：钢筋进场应按不同的规格种类分别抽样复检和见证取样，钢筋经复检合格后方可进行加工，在未确认该批钢筋原料合格的情况下，不得提前进行加工。2、钢筋保护层：底部采用大理石垫块，侧壁采用水泥砂浆垫块，钢筋保护层厚度20mm。3、预制混凝土钢筋柱的纵向受力钢筋采用机械连接接头，接头连接应符合设计要求和《钢筋机械连接技术规程》。4、钢筋放样：绘制钢筋配料单前，应认真学习图纸，了解设计意图，掌握图纸内容，熟悉规程规范，抗震构造节点等技术文件，钢筋配料单应准确，表达钢筋的部位、形状、尺寸、数量，钢筋放样应与钢筋表中的钢筋编号相对应，做到清晰明确，图文一致，在构造允许范围内应合理配置原料，减少钢筋损耗，节约材料。-5-5、钢筋安装：钢筋安装前必须将底模表面清扫干净（旧模板应刷脱模剂后再绑扎钢筋），将柱预埋件按照图纸要求放置并固定。钢筋按图纸所标位置先上后下进行安装。6、钢筋绑扎完毕后及时报验验收，确保钢筋绑扎正确无误，核对底板、预埋件及预埋螺栓数量、位置、型号正确方可合柱侧模。7、钢筋加工安装质量标准项目允许偏差（mm）检查方法绑扎钢筋骨架长±10钢尺检查宽、高±5钢尺检查受力钢筋间距±10钢尺量两端、中间各一点，取大值排距±5保护层厚度柱＋5，0钢尺检查绑扎筋筋、横向筋间距20钢尺量连续三档，取最大值预埋件中...
