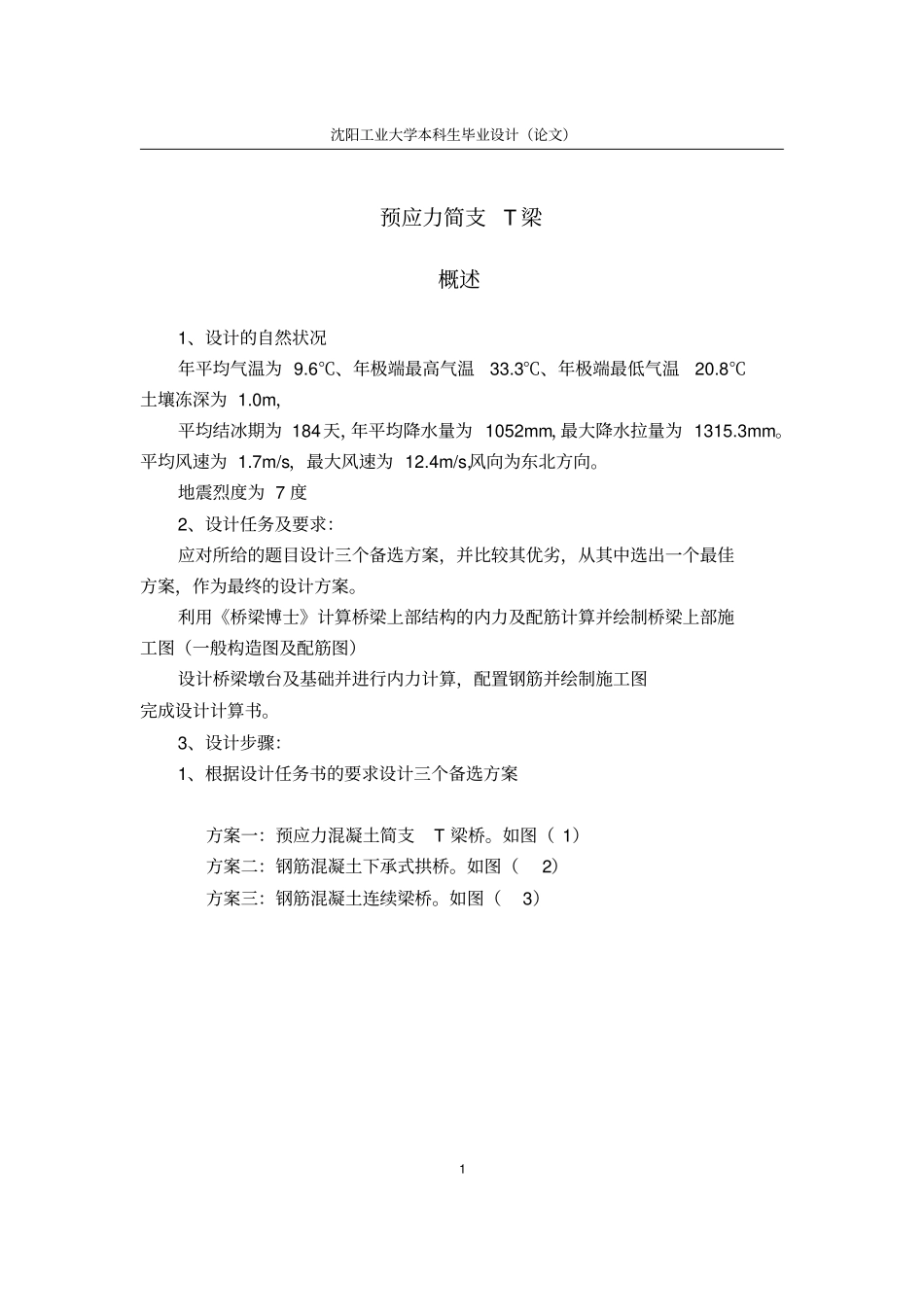

沈阳工业大学本科生毕业设计（论文）1预应力简支T梁概述1、设计的自然状况年平均气温为9.6℃、年极端最高气温33.3℃、年极端最低气温20.8℃土壤冻深为1.0m，平均结冰期为184天，年平均降水量为1052mm，最大降水拉量为1315.3mm。平均风速为1.7m/s，最大风速为12.4m/s,风向为东北方向。地震烈度为7度2、设计任务及要求：应对所给的题目设计三个备选方案，并比较其优劣，从其中选出一个最佳方案，作为最终的设计方案。利用《桥梁博士》计算桥梁上部结构的内力及配筋计算并绘制桥梁上部施工图（一般构造图及配筋图）设计桥梁墩台及基础并进行内力计算，配置钢筋并绘制施工图完成设计计算书。3、设计步骤：1、根据设计任务书的要求设计三个备选方案方案一：预应力混凝土简支T梁桥。如图（1）方案二：钢筋混凝土下承式拱桥。如图（2）方案三：钢筋混凝土连续梁桥。如图（3）沈阳工业大学本科生毕业设计（论文）2图（1）a图（1）b沈阳工业大学本科生毕业设计（论文）3图（1）c图（1）d沈阳工业大学本科生毕业设计（论文）4图（2）图（3）通过比较选择预应力混凝土简支T梁桥进行设计。4、设计的目的：通过毕业设计掌握桥梁设计的最基本方法，能够根据设计任务的要求进行沈阳工业大学本科生毕业设计（论文）5桥梁形式的选择；掌握桥梁的基本构造，会利用通用设计软件计算桥梁的内力并配筋；会用CAD绘制桥梁的施工图。5、最后达到的目标现代的交通发展非常迅速，尤其是我国的交通发展更是一年更比一年快，便捷的交通加强了各民族之间的团结，也加快了各地区经济的发展。给人们的生活、工作和学习带来了极大的方便，桥梁的建设跨越了河流、海洋和山谷的阻碍。桥梁的出现把我国的经济带向了又一个高点，增强国家综合实力。沈阳工业大学本科生毕业设计（论文）6第1章设计资料及构造布置1.1设计资料1.1.1桥梁跨径及桥宽标准跨径：50m(墩中心距离)主梁全长：49.7m计算跨径：49m设计车道数：4人行道宽度：4m抗震设防烈度：7度1.1.2设计荷载车辆荷载等级为公路—Ⅱ级，每侧人行栏、人行道重力的作用分别为1.52KN/m和25KN/m。1.1.3材料及工艺混凝土：主梁用C50，栏杆及桥面铺装用C30.预应力钢筋：用s15.2钢绞线，每束8根，全梁配7束，fpk=1860MPa。普通钢筋。施工工艺：径大于和等于12mm的采用HRB335钢筋；直径小于12mm的均用R235钢筋制作主梁，采用内径70mm，外径77mm的预埋波纹管和夹片锚具。1.1.4主梁间距与主梁片数主梁间距通常应随梁高与跨径的增大而加宽为经济，同时加宽翼板对提高主梁截面效率指标很有效，故在许可条件下应适当加宽T梁翼板。主梁翼板宽度为2600mm.由于宽度较大，为保证桥梁的整体受力性能，桥面采用现浇混凝土刚性接头，因此主梁的工作截面有两种：预施应力、运输、吊装阶段的小截（b=2000mm）和运输阶段的大截面（b=200mm）。沈阳工业大学本科生毕业设计（论文）7表1-1基本计算数据名称项目符号单位数据混凝土立方强度fcu,kMPa50弹性模量EcMPa3.14×104轴心抗压标准强度fckMPa32.4轴心抗拉标准强度ftkMPa2.65轴心抗压设计强度fcdMPa22.4轴心抗拉设计强度ftdMPa1.83短暂状态容许压应力0.7f’ckMPa20.72容许拉应力0.7f’tkMPa1.757持久状态标准荷载组合容许压应力0.5fckMPa16.2容许主压应力0.6fckMPa10.44短期效应组合容许拉应力85.0pcMPa0容许主拉应力0.6ftkMPa1.59s15.2钢绞线标准强度fpkMPa1860弹性模量EpMPa1.95×105抗拉设计强度fpdMPa1260最大控制应力con0.75fpkMPa1395持久状态应力标准荷载组合0.65fpkMPa1209沈阳工业大学本科生毕业设计（论文）8续表材料重度钢筋混凝土1kN/m325.0沥青混凝土2kN/m323.0钢绞线3kN/m373.5钢束与混凝土的弹性模量比aEP无量词5.65沈阳工业大学本科生毕业设计（论文）9第2章主梁跨中截面主要尺寸拟定2.1主梁高度预应力混凝土简支T梁桥的主要高度与其跨度的比值通常在~，当建筑高度不受限制时，增大梁高往往是较经济的方案，因为增大梁高可以节省预应力钢筋用量，同时梁高加大一般只是腹板加高。而混凝土用量增加不多，所以取用2500mm的主梁高度比较适合。2.1.1主梁截面细部尺寸半剖面纵断面图2-1结构尺寸图沈阳工业大学本科生毕业设计（论文...
