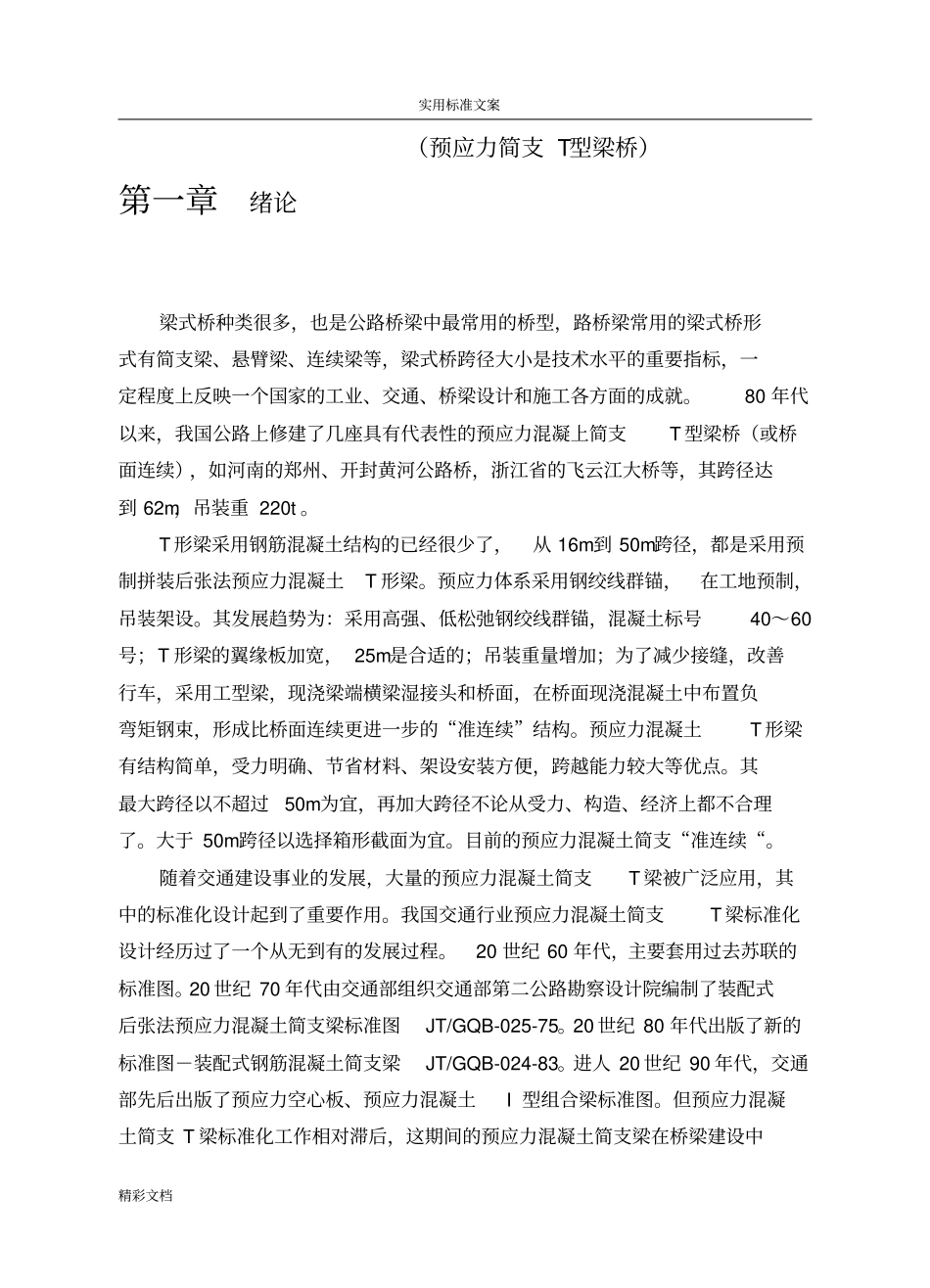

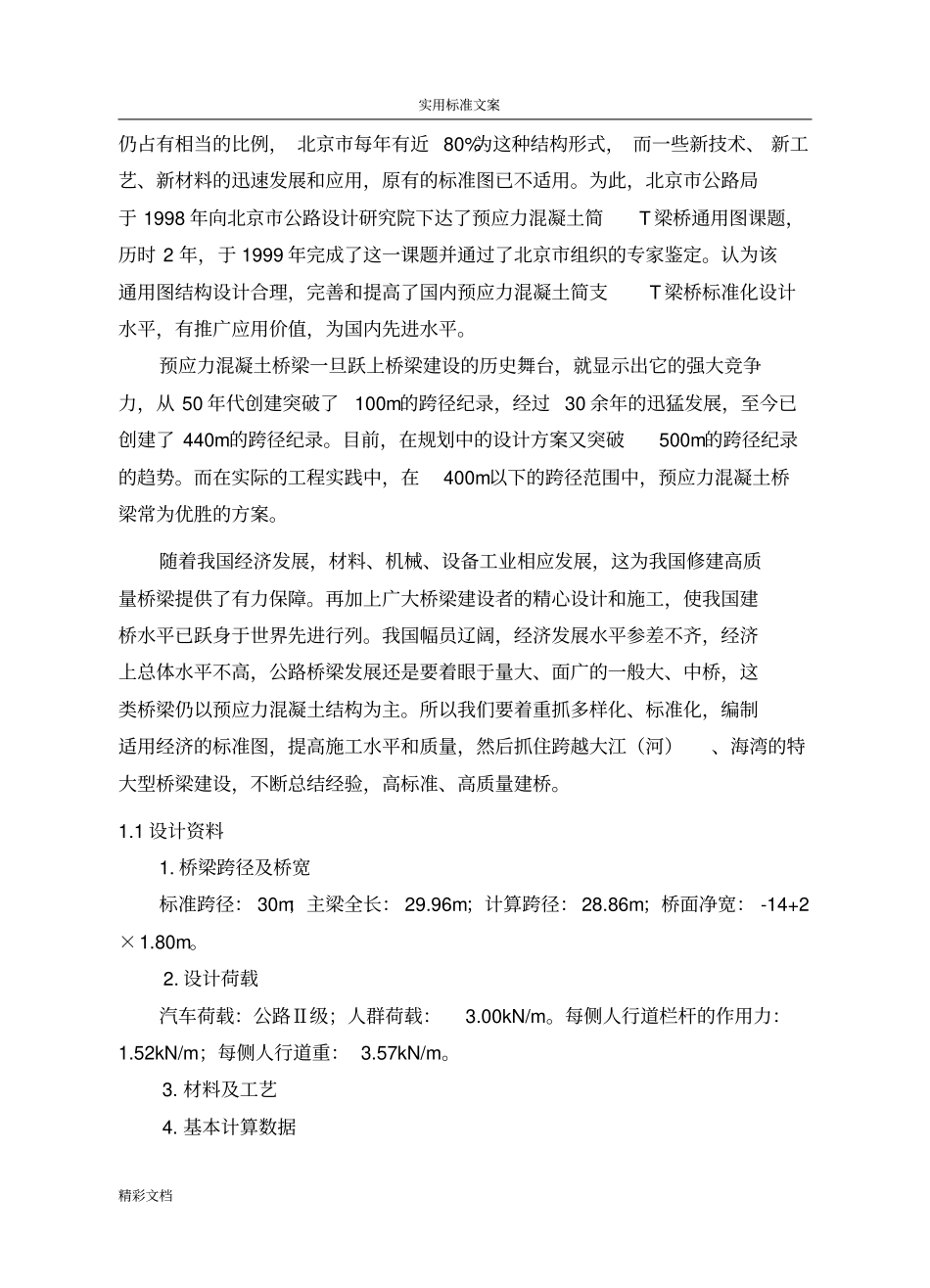

实用标准文案精彩文档（预应力简支T型梁桥）第一章绪论梁式桥种类很多，也是公路桥梁中最常用的桥型，路桥梁常用的梁式桥形式有简支梁、悬臂梁、连续梁等，梁式桥跨径大小是技术水平的重要指标，一定程度上反映一个国家的工业、交通、桥梁设计和施工各方面的成就。80年代以来，我国公路上修建了几座具有代表性的预应力混凝上简支T型梁桥（或桥面连续），如河南的郑州、开封黄河公路桥，浙江省的飞云江大桥等，其跨径达到62m，吊装重220t。T形梁采用钢筋混凝土结构的已经很少了，从16m到50m跨径，都是采用预制拼装后张法预应力混凝土T形梁。预应力体系采用钢绞线群锚，在工地预制，吊装架设。其发展趋势为：采用高强、低松弛钢绞线群锚，混凝土标号40～60号；T形梁的翼缘板加宽，25m是合适的；吊装重量增加；为了减少接缝，改善行车，采用工型梁，现浇梁端横梁湿接头和桥面，在桥面现浇混凝土中布置负弯矩钢束，形成比桥面连续更进一步的“准连续”结构。预应力混凝土T形梁有结构简单，受力明确、节省材料、架设安装方便，跨越能力较大等优点。其最大跨径以不超过50m为宜，再加大跨径不论从受力、构造、经济上都不合理了。大于50m跨径以选择箱形截面为宜。目前的预应力混凝土简支“准连续“。随着交通建设事业的发展，大量的预应力混凝土简支T梁被广泛应用，其中的标准化设计起到了重要作用。我国交通行业预应力混凝土简支T梁标准化设计经历过了一个从无到有的发展过程。20世纪60年代，主要套用过去苏联的标准图。20世纪70年代由交通部组织交通部第二公路勘察设计院编制了装配式后张法预应力混凝土简支梁标准图JT/GQB-025-75。20世纪80年代出版了新的标准图－装配式钢筋混凝土简支梁JT/GQB-024-83。进人20世纪90年代，交通部先后出版了预应力空心板、预应力混凝土I型组合梁标准图。但预应力混凝土简支T梁标准化工作相对滞后，这期间的预应力混凝土简支梁在桥梁建设中实用标准文案精彩文档仍占有相当的比例，北京市每年有近80%为这种结构形式，而一些新技术、新工艺、新材料的迅速发展和应用，原有的标准图已不适用。为此，北京市公路局于1998年向北京市公路设计研究院下达了预应力混凝土简T梁桥通用图课题，历时2年，于1999年完成了这一课题并通过了北京市组织的专家鉴定。认为该通用图结构设计合理，完善和提高了国内预应力混凝土简支T梁桥标准化设计水平，有推广应用价值，为国内先进水平。预应力混凝土桥梁一旦跃上桥梁建设的历史舞台，就显示出它的强大竞争力，从50年代创建突破了100m的跨径纪录，经过30余年的迅猛发展，至今已创建了440m的跨径纪录。目前，在规划中的设计方案又突破500m的跨径纪录的趋势。而在实际的工程实践中，在400m以下的跨径范围中，预应力混凝土桥梁常为优胜的方案。随着我国经济发展，材料、机械、设备工业相应发展，这为我国修建高质量桥梁提供了有力保障。再加上广大桥梁建设者的精心设计和施工，使我国建桥水平已跃身于世界先进行列。我国幅员辽阔，经济发展水平参差不齐，经济上总体水平不高，公路桥梁发展还是要着眼于量大、面广的一般大、中桥，这类桥梁仍以预应力混凝土结构为主。所以我们要着重抓多样化、标准化，编制适用经济的标准图，提高施工水平和质量，然后抓住跨越大江（河）、海湾的特大型桥梁建设，不断总结经验，高标准、高质量建桥。1.1设计资料1.桥梁跨径及桥宽标准跨径：30m；主梁全长：29.96m；计算跨径：28.86m；桥面净宽：-14+2×1.80m。2.设计荷载汽车荷载：公路Ⅱ级；人群荷载：3.00kN/m。每侧人行道栏杆的作用力：1.52kN/m；每侧人行道重：3.57kN/m。3.材料及工艺4.基本计算数据实用标准文案精彩文档1.2横截面布置1.主梁间距与主梁片数主梁间距通常随梁高与跨径的增大而加宽较为经济，同时加宽翼板提高主梁的截面效率指标ρ很有效。故在许可的条件下应适当加宽T梁翼板，根据所需的桥面宽度，主梁间距采用2200mm,选用8片主梁，横截面布置如图1-1所示。支点截面%跨中截面%Ⅰ-Ⅰ支点(跨中)Ⅱ-Ⅱ截面(变化点)Ⅲ-Ⅲ截面(支点)ⅢⅡⅠ跨中截面ⅢⅡⅠ图1-1横截面布置图2.主梁的主要尺寸（1）主梁高度预应力混凝土简支梁桥的主梁高度...
