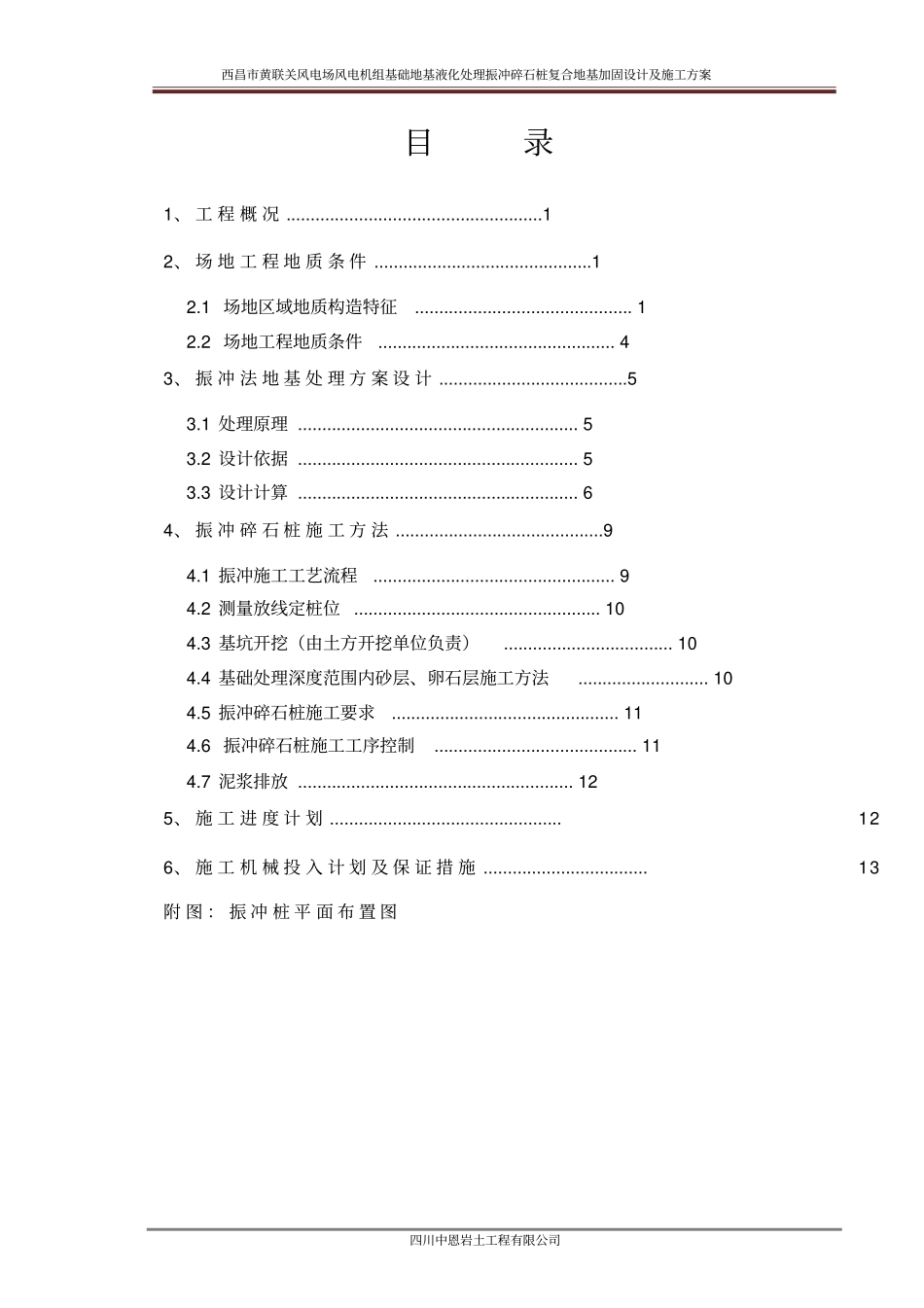

西昌市黄联关风电场风电机组基础地基液化处理振冲碎石桩复合地基加固设计及施工方案四川中恩岩土工程有限公司西昌市黄联关风电场风电机组基础地基3-2#、4-7#、6-8#、6-10#、6-11#、5-1#机位振冲碎石桩复合地基设计及施工方案四川中恩岩土工程有限公司二〇一六年十月西昌市黄联关风电场风电机组基础地基液化处理振冲碎石桩复合地基加固设计及施工方案四川中恩岩土工程有限公司目录1、工程概况.....................................................12、场地工程地质条件.............................................12.1场地区域地质构造特征.............................................12.2场地工程地质条件.................................................43、振冲法地基处理方案设计.......................................53.1处理原理..........................................................53.2设计依据..........................................................53.3设计计算..........................................................64、振冲碎石桩施工方法...........................................94.1振冲施工工艺流程..................................................94.2测量放线定桩位...................................................104.3基坑开挖（由土方开挖单位负责）...................................104.4基础处理深度范围内砂层、卵石层施工方法...........................104.5振冲碎石桩施工要求...............................................114.6振冲碎石桩施工工序控制..........................................114.7泥浆排放.........................................................125、施工进度计划................................................126、施工机械投入计划及保证措施..................................13附图：振冲桩平面布置图西昌市黄联关风电场风电机组基础地基液化处理振冲碎石桩复合地基加固设计及施工方案四川中恩岩土工程有限公司第1页1、工程概况拟建场地位于风电场工区位于省道S307以南至洼垴电站闸址区约13km的安宁河段。在基础下，主要分布人工填土层粘性土、砂土及砂层、砂卵石层。其承载力特征值及土的抗液化能力不能满足设计要求，故需对地基进行处理。根据设计单位所提地基处理技术要求，现采用振冲法处理以提高地基土的承载力及土的抗液化能力。根据类似工程经验，针对本工程成桩难度较大，故采用功率较大的ZCQ-75型振冲器（成桩直径800～1000mm），其工艺参数为：ZCQ55-75型振冲器主要技术参数项目ZCQ55-75电机功率（KW）55-75额定电流（A）120-150偏心力距（N.m）55-66激振力（KN）12-16振动频率（r/min）1200-1450振幅（mm）8-10主机质量（kg）980-1263外形尺寸（mm）（振冲器外围振动叶子板宽度240-300mm未计算在内）长2500-2900直径351-4252、场地工程地质条件2.1场地区域地质构造特征黄联关风电场工程区两侧山脉及安宁河走向近南北，与区域构造线方向基本一致。东侧为小相岭和螺髻山，属冰川刨蚀高山地貌，最高海拔4358m，相对高差2000～2500m；西侧牦牛山、磨盘山属侵蚀构造中高山地貌，山岭海拔2770～3345m，相对西昌市黄联关风电场风电机组基础地基液化处理振冲碎石桩复合地基加固设计及施工方案四川中恩岩土工程有限公司第2页高差1000～1500m。以东西两侧山脊为分水岭，两山间为安宁河及河谷平原。安宁河河谷属断陷侵蚀堆积平原地貌，北起漫水湾，南至德昌，长度100km，宽一般3～7km，最宽在西昌一带达11km。主要由河漫滩，Ⅰ～Ⅳ阶地及山前洪积扇组成。地势一般较平坦，在横向上由两岸坡麓向河床倾斜呈阶梯状下降形成阶地地貌，河床纵坡降一般3～4‰。组成河谷平原的阶地类型有基座阶地和堆积阶地，在不同地段分别出现。风电场工区位于省道S307以南至洼垴电站闸址区约13km的安宁河段。该河段主要属堆积上迭阶地地貌，地势开阔、平缓，河床宽一般70～130m。河床两岸漫滩及阶地高程基本一致。Ⅱ级阶地在两岸分布较连续，Ⅰ级阶地高出河水面2～10m，坡面微向河...
