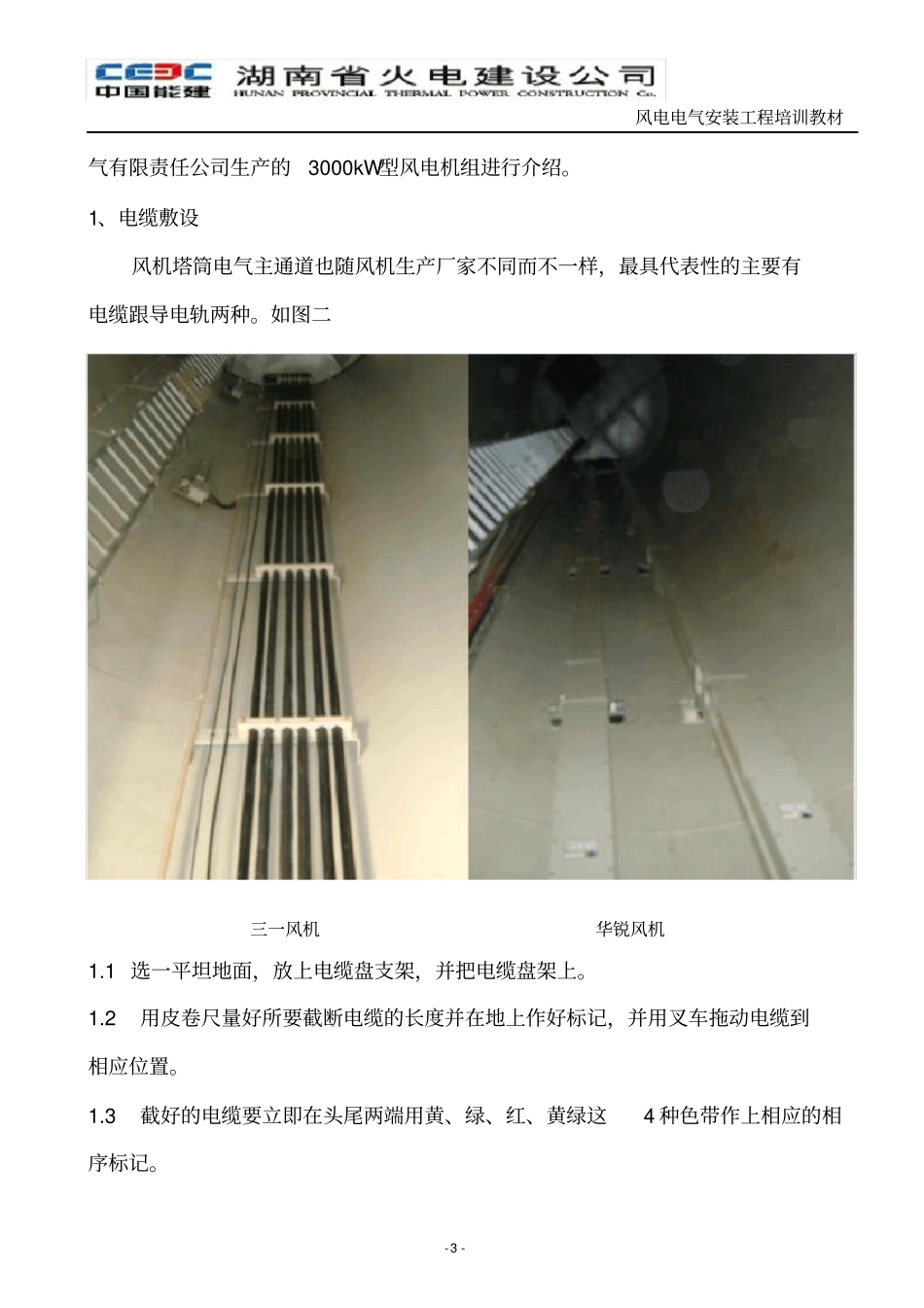

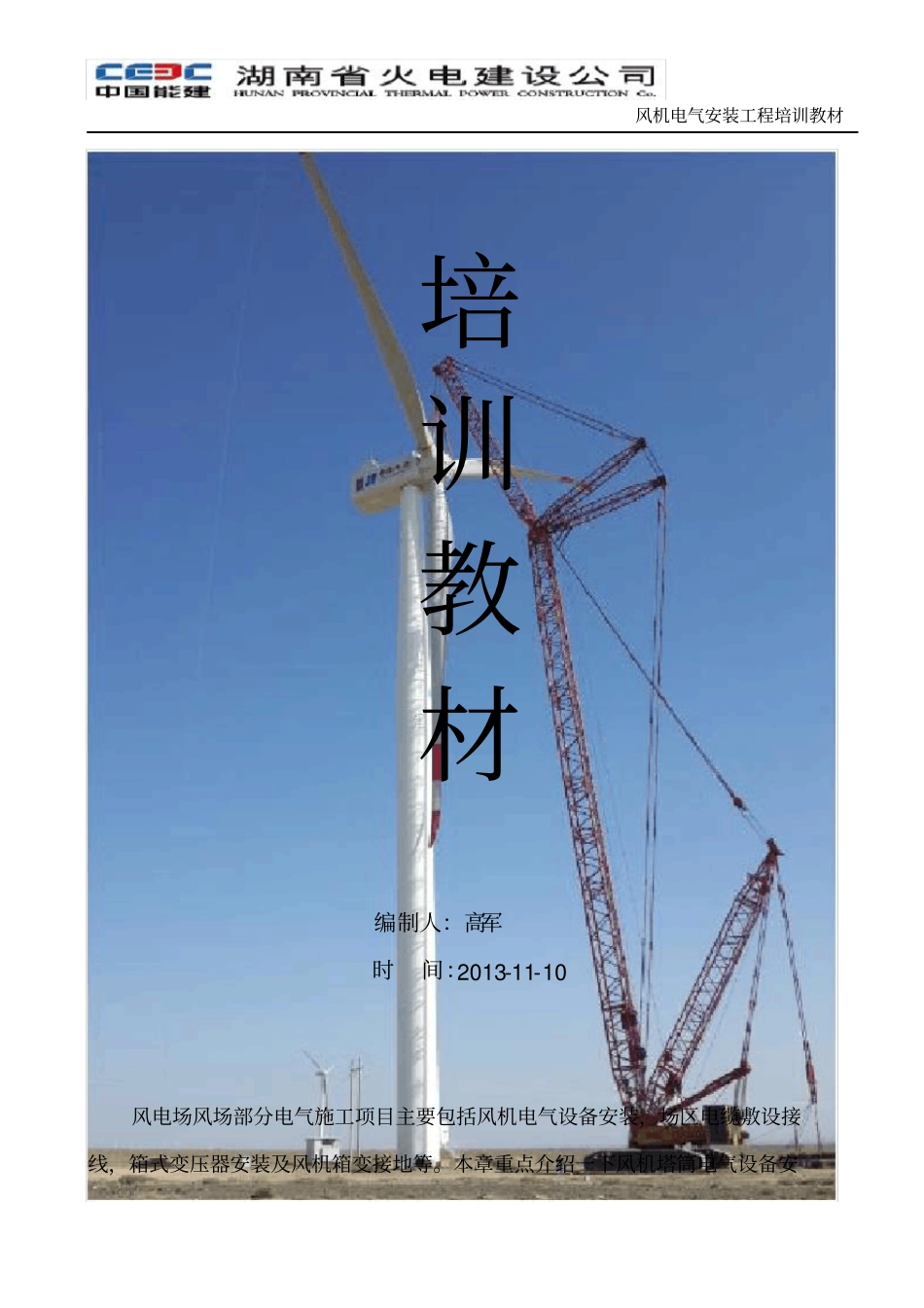

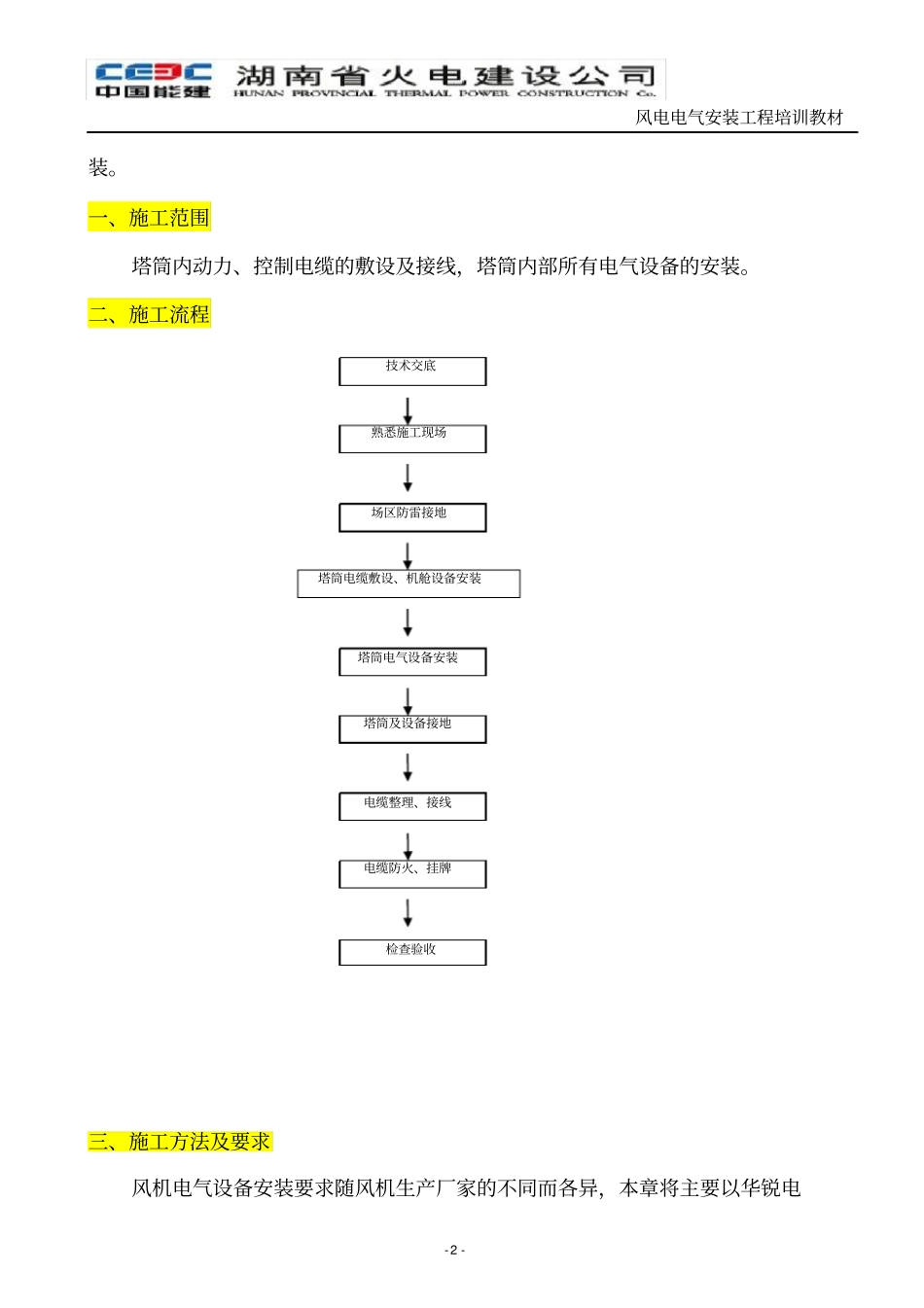

风机电气安装工程培训教材培训教材编制人：高军时间：2013-11-10风电场风场部分电气施工项目主要包括风机电气设备安装，场区电缆敷设接线，箱式变压器安装及风机箱变接地等。本章重点介绍一下风机塔筒电气设备安风电电气安装工程培训教材装。一、施工范围塔筒内动力、控制电缆的敷设及接线，塔筒内部所有电气设备的安装。二、施工流程技术交底熟悉施工现场场区防雷接地塔筒电缆敷设、机舱设备安装塔筒电气设备安装塔筒及设备接地电缆整理、接线电缆防火、挂牌检查验收三、施工方法及要求风机电气设备安装要求随风机生产厂家的不同而各异，本章将主要以华锐电-2-风电电气安装工程培训教材气有限责任公司生产的3000kW型风电机组进行介绍。1、电缆敷设风机塔筒电气主通道也随风机生产厂家不同而不一样，最具代表性的主要有电缆跟导电轨两种。如图二三一风机华锐风机1.1选一平坦地面，放上电缆盘支架，并把电缆盘架上。1.2用皮卷尺量好所要截断电缆的长度并在地上作好标记，并用叉车拖动电缆到相应位置。1.3截好的电缆要立即在头尾两端用黄、绿、红、黄绿这4种色带作上相应的相序标记。-3-1.4所要截断的电缆长度和数量见下表风电电气安装工程培训教材1.5卸塔筒时要一定要注意把安装电缆夹的位置放置在水平方向，装上电缆夹。1.6敷设电缆时要注意第二节塔筒电缆上端要与塔筒的连接法兰齐平，下端要超出塔筒约0.5m.。1.7敷设电缆时要注意两节塔筒电缆相序位置要一一对应。1.8固定电缆夹时无需立即全部固定，但要保证上端要固定2个，底部要固定1个，中间至少也要固定1个。1.9机舱的电缆放到第三节塔筒时，有以下几个注意点：A）、第三节塔筒平台上需要两个人拖住电缆慢慢往下放。-4-序号电缆规格米数根数备注1.1×185mm27.5m72.1×185mm25.5283.1×185mm232m284.1×185mm240m35.4×35mm212016.4×35mm21017.18×1mm212028.4×2.5mm27019.1×70mm23210.1×70mm22111.1×95mm22.5112.光纤120113.21×70mm（黄绿）2.55风电电气安装工程培训教材B）、缆马鞍处需要一个人整理电缆，并指挥上面两人放电缆的速度。（要系好安全带）C）、第二节塔筒平台上需要一个人负责对其电缆，在电缆长度超出第三节塔筒长度0.5m时通知缆马鞍处的人停止往下放电缆，可以开始放扭缆了。D）、第三节塔筒全部放好后就要装好塔筒电缆夹，把电缆按相应的位置在电缆夹中固定好。固定电缆需要两人轮流交替，一人拧螺栓，一人递交工具。（要系好安全带）E）、整理第一节和第二节塔筒里的电缆。整理电缆时从塔筒上端的第二个电缆夹开始。先把电缆夹松开，让电缆垂直往下，再理好固定。完毕后再如法炮制下面的电缆夹。2、电缆接线2.1压接前，一般要求电缆端部绝缘的剥切长度应为接线端子接管部分的孔深加5mm；接续管长度的一半加5mm。而电缆最外端绝缘的剥切长度应在此基础上再加10mm。按连接需要长度剥除绝缘，清除导体表面油污或氧化膜。2.2电缆与压接端子连接应根据线芯截面选择相同型号的接续管或接线端子，特殊情况下接续管或接线端子有氧化层或油污的，必须擦拭干净。2.3压接按线芯截面选择相应压膜（实际作业中有经验的电工可以根据需要选用小一规格的压膜或搭配使用），根据以下程序进行压接：采用局部压接时，顺序是先外后内。压接线端子时应先压接线端子的接管部分末端压坑；压接接续管时，应先压接接续管两端的压坑，然后再压中间两个压坑。采用整体压接时，顺序是先内后外。压接线端子时应先压接端子接管部分内侧的压坑；压接续管时，应先-5-风电电气安装工程培训教材从接续管中间开始，然后向两端压。整体压接的成形边或局部压接的压坑中心线应各自同在一个平面或直线上。压膜每压接一次在压膜合拢到位后应停留3-5S,使压接部位金属塑性变形达到基本稳定后，再消除压力。2.4压接后的接续管或接线端子，应将压痕边缘休整圆滑、齐平，无尖角、毛刺，以免造成电场恶化。2.5两节塔筒之间用以连接的电缆接续管要进行密封绝缘：2.6首先使用自粘性橡胶半导电带进行绕包密封。自粘性橡胶在绕包时，应拉伸100%左右，半搭盖绕包，至少要来回绕包两圈。2.7密封完成要在其表面再缠绕一层黑色聚氯乙烯带（绝缘胶布）。2.8最...
