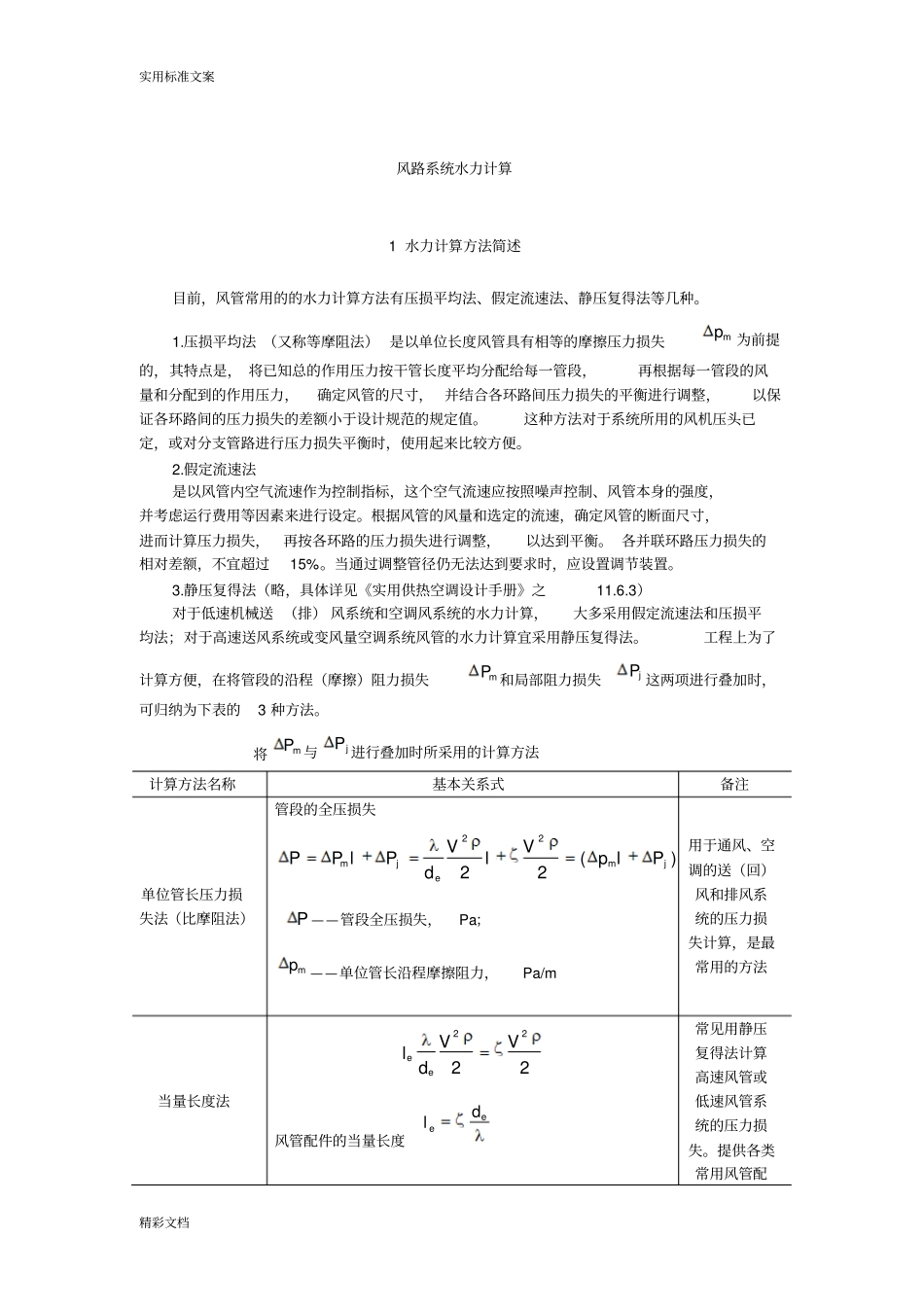

实用标准文案精彩文档风路系统水力计算1水力计算方法简述目前，风管常用的的水力计算方法有压损平均法、假定流速法、静压复得法等几种。1.压损平均法（又称等摩阻法）是以单位长度风管具有相等的摩擦压力损失mp为前提的，其特点是，将已知总的作用压力按干管长度平均分配给每一管段，再根据每一管段的风量和分配到的作用压力，确定风管的尺寸，并结合各环路间压力损失的平衡进行调整，以保证各环路间的压力损失的差额小于设计规范的规定值。这种方法对于系统所用的风机压头已定，或对分支管路进行压力损失平衡时，使用起来比较方便。2.假定流速法是以风管内空气流速作为控制指标，这个空气流速应按照噪声控制、风管本身的强度，并考虑运行费用等因素来进行设定。根据风管的风量和选定的流速，确定风管的断面尺寸，进而计算压力损失，再按各环路的压力损失进行调整，以达到平衡。各并联环路压力损失的相对差额，不宜超过15%。当通过调整管径仍无法达到要求时，应设置调节装置。3.静压复得法（略，具体详见《实用供热空调设计手册》之11.6.3）对于低速机械送（排）风系统和空调风系统的水力计算，大多采用假定流速法和压损平均法；对于高速送风系统或变风量空调系统风管的水力计算宜采用静压复得法。工程上为了计算方便，在将管段的沿程（摩擦）阻力损失mP和局部阻力损失jP这两项进行叠加时，可归纳为下表的3种方法。将mP与jP进行叠加时所采用的计算方法计算方法名称基本关系式备注单位管长压力损失法（比摩阻法）管段的全压损失)(2222jmejmPlpVlVdPlPPP——管段全压损失，Pa；mp——单位管长沿程摩擦阻力，Pa/m用于通风、空调的送（回）风和排风系统的压力损失计算，是最常用的方法当量长度法2222VVdlee风管配件的当量长度eedl常见用静压复得法计算高速风管或低速风管系统的压力损失。提供各类常用风管配实用标准文案精彩文档管段的全压损失mepllP)(Pa件的当量长度值当量局部阻力法（动压法）2222VVdle直管段的当量局部阻力系数lde管段的全压损失deePVP)(2)(2Pa常见用于计算除尘风管系统的压力损失，计算表中给出长度l=1m时的d和动压值2通风、防排烟、空调系统风管内的空气流速2.1通风与空调系统风管内的空气流速宜按表2-1采用风管内的空气流速（低速风管）表2-1风管类别住宅（m/s）公共建筑（m/s）干管0.65.4~5.30.85.6~0.5支管0.50.35.65.4~0.3从支管上接出的风管0.45.20.65.3~0.3通风机入口5.45.30.50.4通风机出口5.80.8~0.50.1110~5.6注：1表列值的分子为推荐流速，分母为最大流速。2.2有消声要求的通风与空调系统，其风管内的空气流速宜按表2-2选用风管内的空气流速（m/s）表2-2室内允许噪声级dB（A)主管风速支管风速25~353~4≤235~504~72~3注：通风机与消声装置之间的风管，其风速可采用8~10m/s。2.3机械通风系统的进排风口风速宜按表2-3实用标准文案精彩文档机械通风系统的进排风口空气流速（m/s）表2-3部位新风入口风机出口空气流速住宅和公共建筑3.5~4.55.0~10.5机房、库房4.5~5.08.0~14.02.4暖通空调部件的典型设计风速，按表2-4采用。暖通空调部件的典型设计风速（m/s）表2-4部件名称迎面风速部件名称迎面风速加热盘管冷却减湿盘管2.0~3.01.蒸汽和热水盘管2.5~5.0空气喷淋室（最小1.0，最大8.0）喷水型参见生产厂家资料2.电加热器填料型参见生产厂家资料裸线式参见生产厂家资料高速喷水型6.0~9.0肋片管式参见生产厂家资料冷却减湿盘管2.0~3.0空气过滤器1.板式过滤器1）粘性虑料1.0~4.02）干式带扩展表面，平板型（粗效）同风管风速3）褶叠式（中效）≤3.84）高效过滤器（HEPA）1.32.可更换虑料的过滤器1）卷绕型黏性虑料2.52）卷绕型干式虑料1.03.电子空气过滤器电离式0.8~1.82.5送风口的出口风速，应根据建筑物的使用性质、对噪声的要求、送风口形式及安装高度和位置等确定，可参照表2-5及表2-6的数值。表2-5各类送风口的出口风速送风口形式场所示例出口风速（m/s）备注侧送百叶公寓、客房、别墅、会堂、剧场、展厅2.5~3.8送风口位置高、工作区允许风速高和噪声标准低时取较大值一般办公室5.0~6.0高级办公室2.5~4.0电影院5.0~6.0录音、广播室1.5~2.5商店5.0~7.5医院病房...
