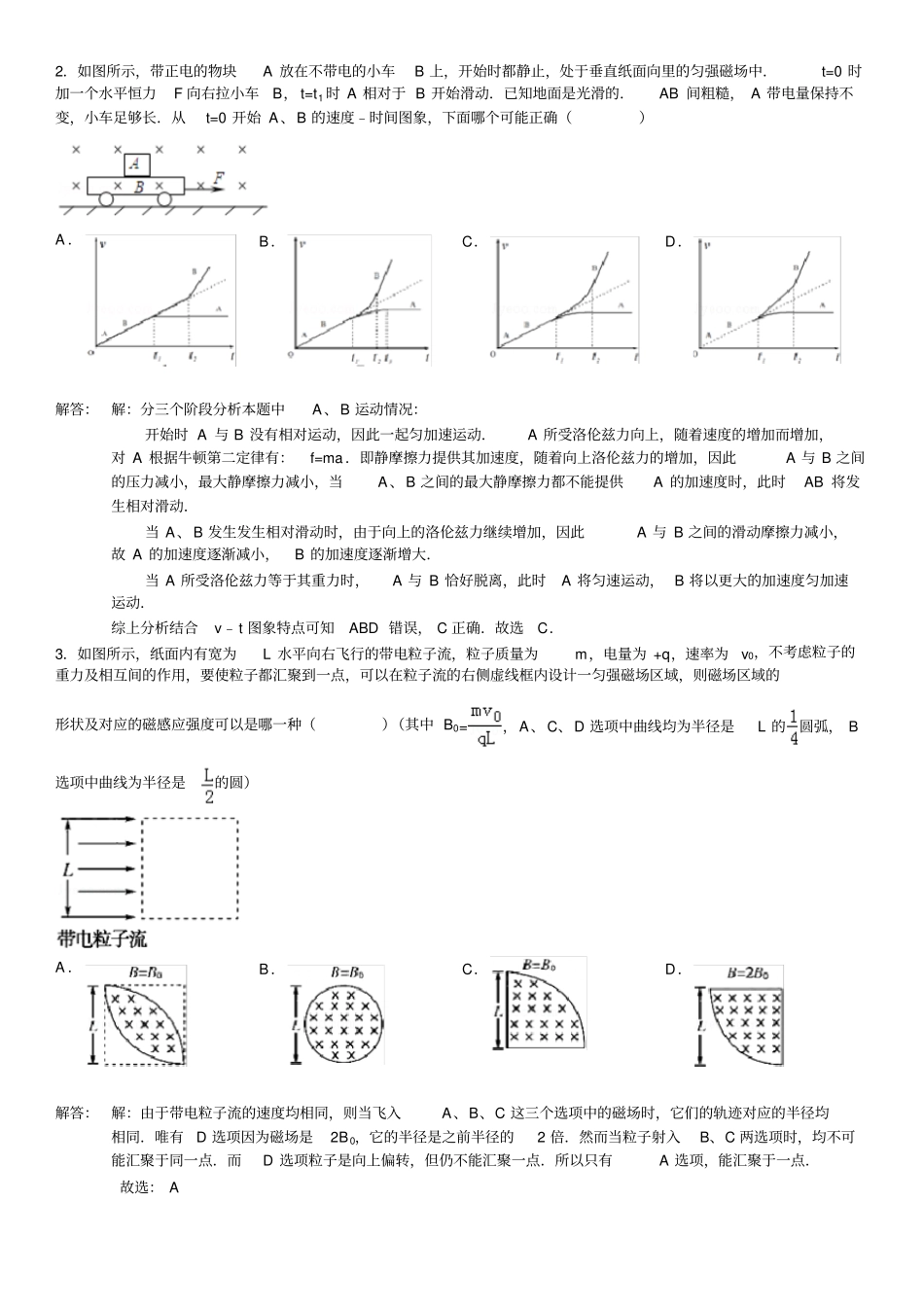

2．如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中．t=0时加一个水平恒力F向右拉小车B，t=t1时A相对于B开始滑动．已知地面是光滑的．AB间粗糙，A带电量保持不变，小车足够长．从t=0开始A、B的速度﹣时间图象，下面哪个可能正确（）A．B．C．D．解答：解：分三个阶段分析本题中A、B运动情况：开始时A与B没有相对运动，因此一起匀加速运动．A所受洛伦兹力向上，随着速度的增加而增加，对A根据牛顿第二定律有：f=ma．即静摩擦力提供其加速度，随着向上洛伦兹力的增加，因此A与B之间的压力减小，最大静摩擦力减小，当A、B之间的最大静摩擦力都不能提供A的加速度时，此时AB将发生相对滑动．当A、B发生发生相对滑动时，由于向上的洛伦兹力继续增加，因此A与B之间的滑动摩擦力减小，故A的加速度逐渐减小，B的加速度逐渐增大．当A所受洛伦兹力等于其重力时，A与B恰好脱离，此时A将匀速运动，B将以更大的加速度匀加速运动．综上分析结合v﹣t图象特点可知ABD错误，C正确．故选C．3．如图所示，纸面内有宽为L水平向右飞行的带电粒子流，粒子质量为m，电量为+q，速率为v0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是哪一种（）（其中B0=，A、C、D选项中曲线均为半径是L的圆弧，B选项中曲线为半径是的圆）A．B．C．D．解答：解：由于带电粒子流的速度均相同，则当飞入A、B、C这三个选项中的磁场时，它们的轨迹对应的半径均相同．唯有D选项因为磁场是2B0，它的半径是之前半径的2倍．然而当粒子射入B、C两选项时，均不可能汇聚于同一点．而D选项粒子是向上偏转，但仍不能汇聚一点．所以只有A选项，能汇聚于一点．故选：A4．如图所示，匀强磁场的方向竖直向下．磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、底部有带电小球的试管．试管在水平拉力F作用下向右匀速运动，带电小球能从管口处飞出．关于带电小球及其在离开试管前的运动，下列说法中正确的是（）A．小球带负电B．洛伦兹力对小球做正功C．小球运动的轨迹是一条抛物线D．维持试管匀速运动的拉力F应增大解答：解：A、小球能从管口处飞出，说明小球受到指向管口洛伦兹力，根据左手定则判断，小球带正电．故A错误．B、洛伦兹力总是与速度垂直，不做功．故B错误．C、设管子运动速度为v1，小球垂直于管子向右的分运动是匀速直线运动．小球沿管子方向受到洛伦兹力的分力F1=qv1B，q、v1、B均不变，F1不变，则小球沿管子做匀加速直线运动．与平抛运动类似，小球运动的轨迹是一条抛物线．故C正确．D、设小球沿管子的分速度大小为v2，则小球受到垂直管子向左的洛伦兹力的分力F2=qv2B，v2增大，则F2增大，而拉力F=F2，则F逐渐增大．故D正确．故选CD．5．如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以初速度v0垂直x轴，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场．已知OP之间的距离为d，则带电粒子（）A．在电场中运动的时间为B．在磁场中做圆周运动的半径为dC．入磁场至第二次经过x轴所用时间为D．自进入电场至在磁场中第二次经过x轴的时间为解答：解：根据题意作出粒子的运动轨迹，如图所示：A、粒子进入电场后做类平抛运动，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，所以v==vx=v0tan45°=v0沿x轴方向有：x=所以OA=2OP=2d在垂直电场方向做匀速运动，所以在电场中运动的时间为：t1=，故A正确；B、如图，AO1为在磁场中运动的轨道半径，根据几何关系可知：AO1=，故B错误；C、粒子从A点进入磁场，先在第一象限运动个圆周而进入第四象限，后经过半个圆周，第二次经过x轴，所以自进入磁场至第二次经过x轴所用时间为t2=，故C错误；D、自进入电场至在磁场中第二次经过x轴的时间为t=t1+t2=，故D正确．故选AD6．如图（甲）所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L...
