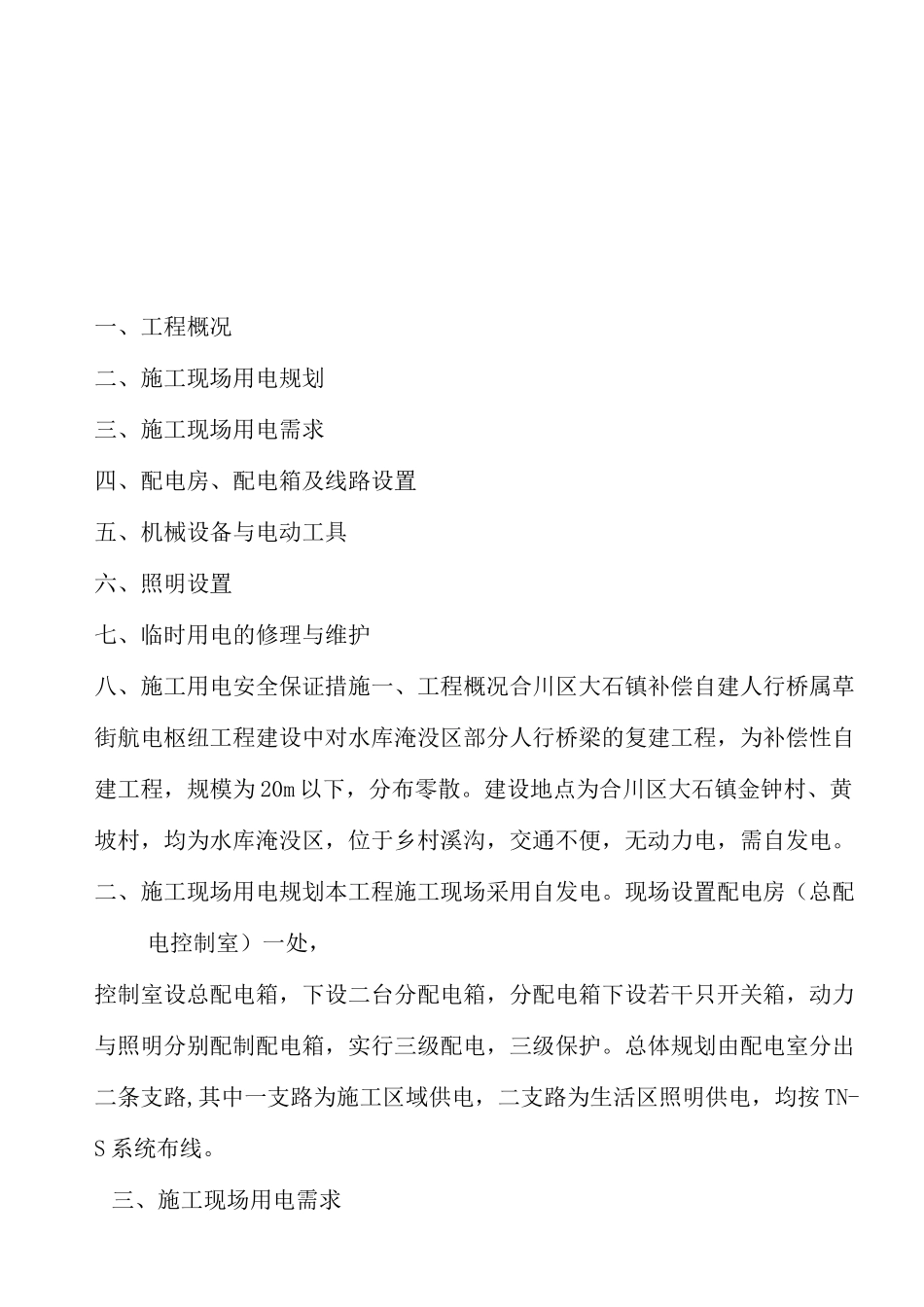

大石镇补偿自建人行桥临时用电专项施工方案恒旭建筑工程二00九年十二月一日一、工程概况二、施工现场用电规划三、施工现场用电需求四、配电房、配电箱及线路设置五、机械设备与电动工具六、照明设置七、临时用电的修理与维护八、施工用电安全保证措施一、工程概况合川区大石镇补偿自建人行桥属草街航电枢纽工程建设中对水库淹没区部分人行桥梁的复建工程，为补偿性自建工程，规模为20m以下，分布零散。建设地点为合川区大石镇金钟村、黄坡村，均为水库淹没区，位于乡村溪沟，交通不便，无动力电，需自发电。二、施工现场用电规划本工程施工现场采用自发电。现场设置配电房（总配电控制室）一处，控制室设总配电箱，下设二台分配电箱，分配电箱下设若干只开关箱，动力与照明分别配制配电箱，实行三级配电，三级保护。总体规划由配电室分出二条支路,其中一支路为施工区域供电，二支路为生活区照明供电，均按TN-S系统布线。三、施工现场用电需求根据本工程实际情况及施工组织安排，本工程用电高峰为桥墩、桥梁砼浇筑施工阶段，该阶段主要用电设备详见下表。用电高峰期间用电机械设备一览表序号名称规格单机功率（KW）需用量（台）1搅拌机JS3505.522增压水泵IS1255.523钢筋弯曲机GWJ40324钢筋切断机GQJ40425钢筋调直机QJ6/8326闪光对焊机UN-10010017木工圆盘锯MJ-104328插入式震动器HZ6X-502.249电焊机1221.用电峰值计算与供电设备设施选用取电动机功率因数为0.75，需用系数为0.5，电焊机系数为0.5，照明用电量为机械用电量的10％。2、计算上表中机械用电量并同时考虑施工照明即求出施工高峰期用电总需用量。动力用电量计算：P动二K1X工Pl/cos巾式中取K=0.6,cos巾=0.75・•・P动二K1XSPl/cos巾=0.6X108.4/0.75=36.72KWP焊二K2SP2式中取K2=0.6・・・P焊=0.6X124=34.4KW现场地生活照明用电量计算：P照=(P动+P焊)X10%=(86.72+74.4)X10%=16.112KWP总二P动+P焊+P照=36.72+34.4+16.112=87.232KW因此，自发电需不小于87.232KW的电源供现场施工用电。四、配电房、配电箱及线路设置由于用电线路较长，为保证生产、生活用电正常及安全生产，采用TN-S接零保护系统，电缆采用五芯电缆，电缆采用埋地敷设，埋地电缆采用铠装电缆。并加设防护套管，电缆直接埋地的深度〉0.7米，并在电缆上、下、左、右侧均匀的敷高不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。在靠近桥墩处设一控制室，将配电房施工、照明用电采用埋地敷设引入控制室，再由控制室埋地敷设引入施工现场。配电箱的电器板上必须分设N线端子板和PE线端子板,N线端子必须与金属电器呼之即来装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。动力与照明开关箱分设。每台设备设置各自的专用的开关箱,不得用同一开关箱控制二台或二台以上的设备（含插座）。配电箱、开关箱采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2mm-2.0mm，其中开关箱体钢板厚度不得小于1.2mm，配电箱钢板厚度不得小于1.5mm，箱体表面做防腐处理。（配电箱、开关箱须由专业生产厂家生产,并有合格证明。）配电箱放置在干燥通风处,室外配电箱要有挡雨措施。配电箱、开关箱应安装牢固、端正,移动式配电箱、开关箱应固定在坚固的支架上。固定式配电箱、开关箱的中心点与地面的垂直距离为1.4-1.6米。移动式配电箱、开关箱其中心点与地面的垂直距离为0.8-1.6米。配电箱、开关箱周围应有足够两人同时工作的空间和通道。在我工地的总控制室里不得堆放任何妨碍操作、维修的物品。五芯电缆必须包含淡蓝、绿/黄二种顔色绝缘芯线。淡蓝色芯线必须用作N线；绿/黄双色芯线必须用作PE线，严禁混用。总配电箱的电器应具备电源隔离,正常接通与分断电路,以及短路、过载、漏电保护功能。电器按以下原则进行设置：1.当总线路设置总漏电保护器时,装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。当所设总漏电保护器是同时具备短路、过载、漏电保护功能的漏电断路器时,可不设总断路器或熔断器。2.当各分路设置分路漏电保护器时，装设总隔离开关、分路隔离开关以及总断路器...
