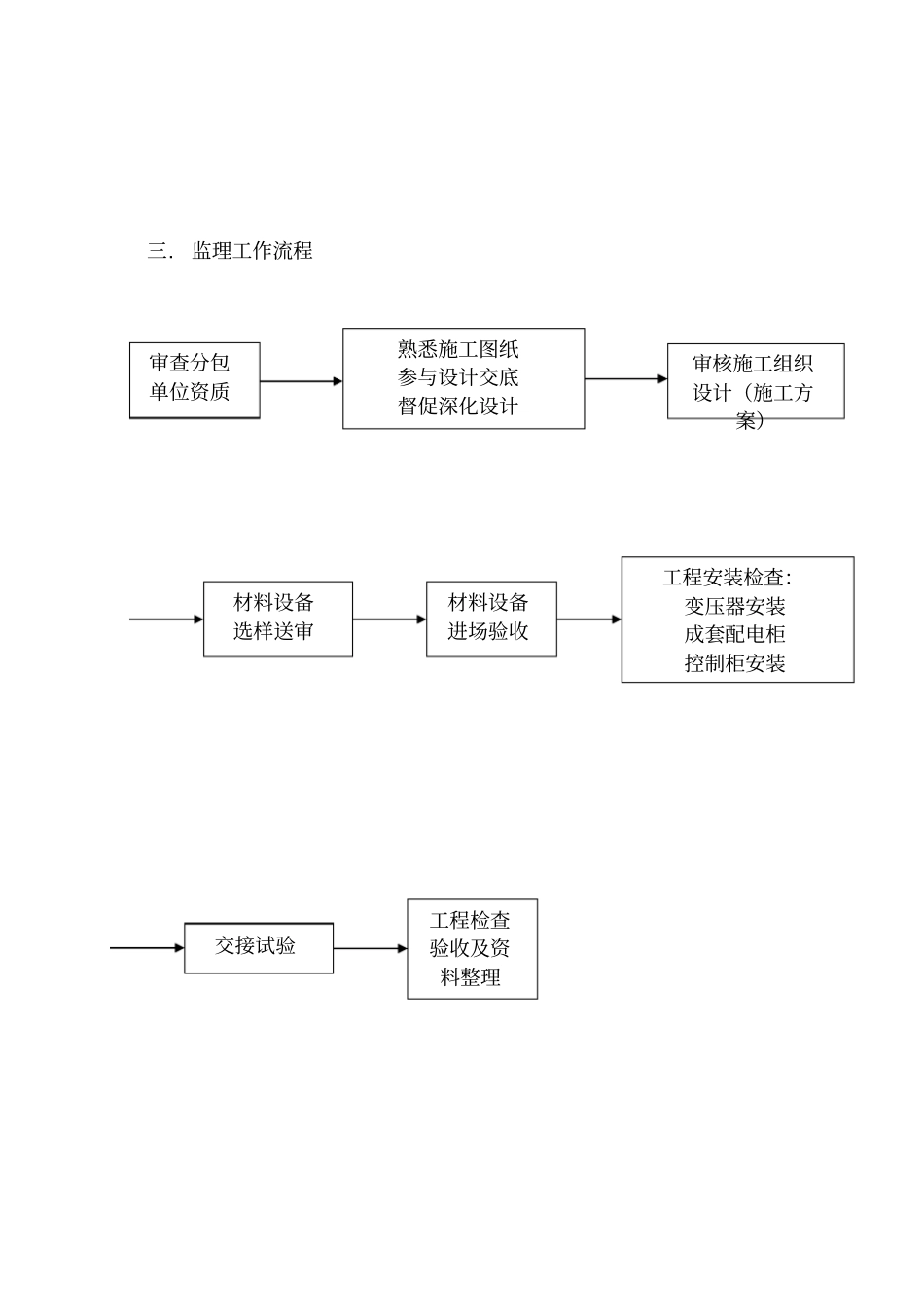

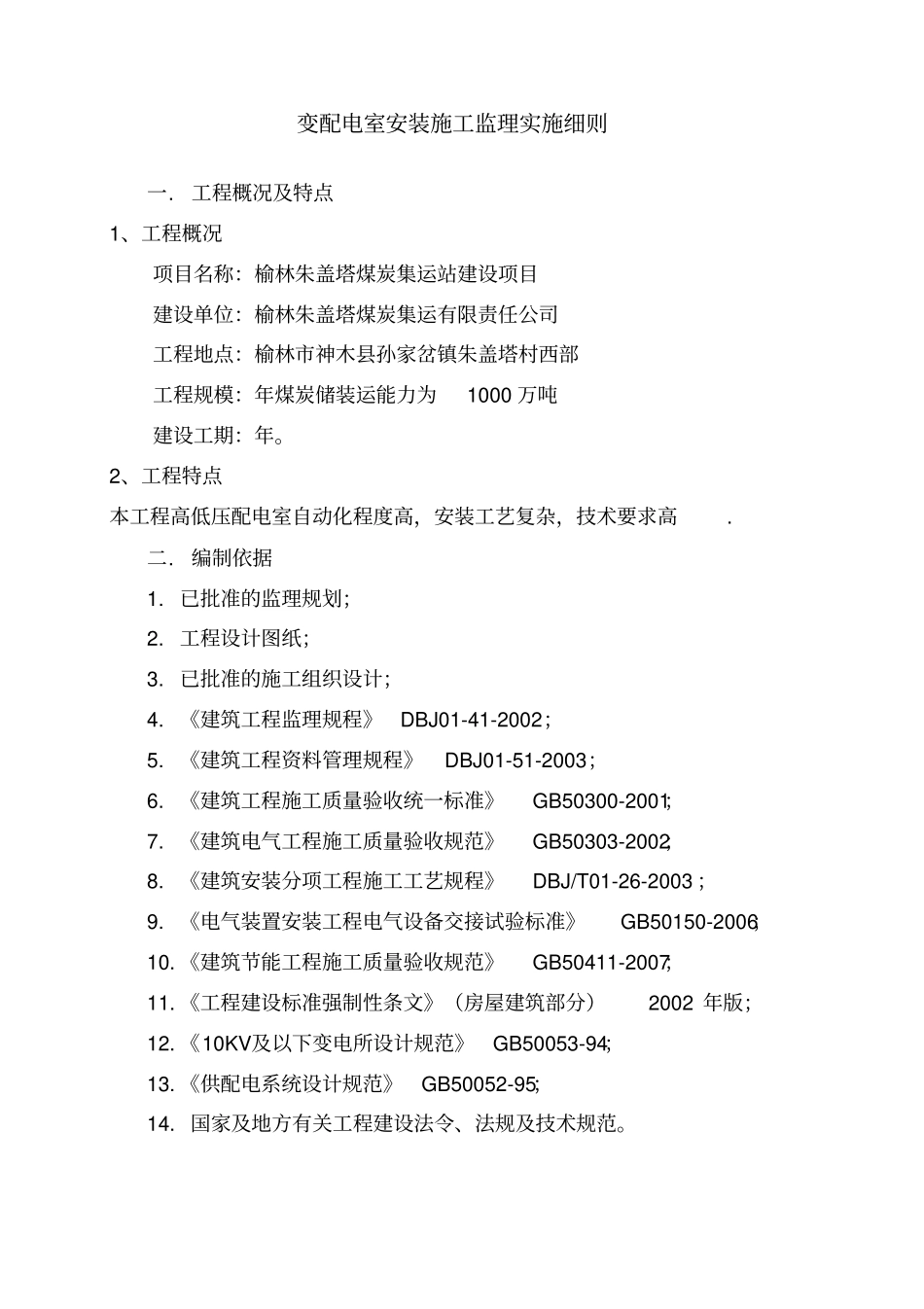

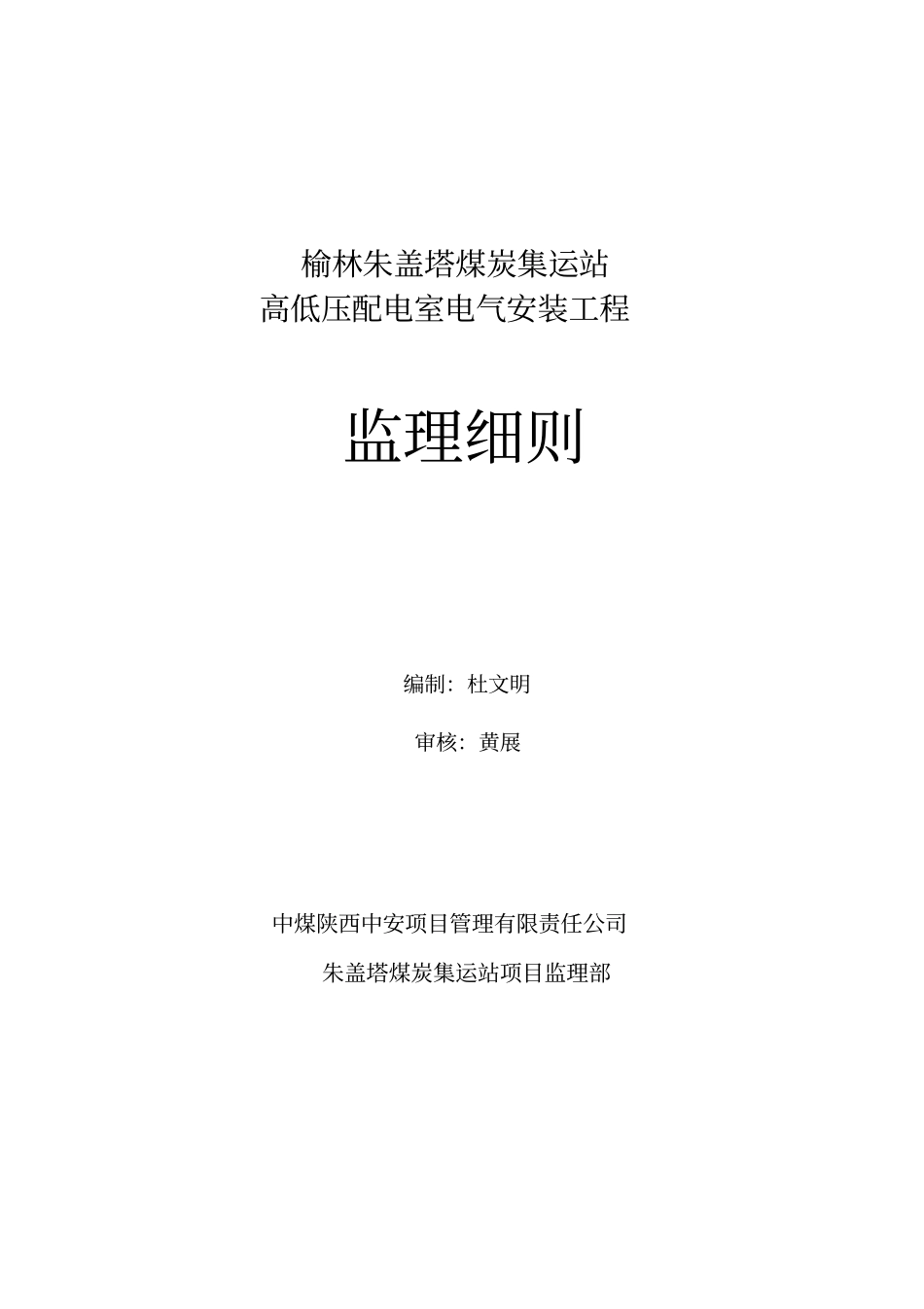

榆林朱盖塔煤炭集运站高低压配电室电气安装工程监理细则编制：杜文明审核：黄展中煤陕西中安项目管理有限责任公司朱盖塔煤炭集运站项目监理部变配电室安装施工监理实施细则一.工程概况及特点1、工程概况项目名称：榆林朱盖塔煤炭集运站建设项目建设单位：榆林朱盖塔煤炭集运有限责任公司工程地点：榆林市神木县孙家岔镇朱盖塔村西部工程规模：年煤炭储装运能力为1000万吨建设工期：年。2、工程特点本工程高低压配电室自动化程度高，安装工艺复杂，技术要求高.二.编制依据1.已批准的监理规划；2.工程设计图纸；3.已批准的施工组织设计；4.《建筑工程监理规程》DBJ01-41-2002；5.《建筑工程资料管理规程》DBJ01-51-2003；6.《建筑工程施工质量验收统一标准》GB50300-2001；7.《建筑电气工程施工质量验收规范》GB50303-2002；8.《建筑安装分项工程施工工艺规程》DBJ/T01-26-2003；9.《电气装置安装工程电气设备交接试验标准》GB50150-2006；10.《建筑节能工程施工质量验收规范》GB50411-2007；11.《工程建设标准强制性条文》（房屋建筑部分）2002年版；12.《10KV及以下变电所设计规范》GB50053-94；13.《供配电系统设计规范》GB50052-95；14.国家及地方有关工程建设法令、法规及技术规范。三.监理工作流程审查分包单位资质熟悉施工图纸参与设计交底督促深化设计审核施工组织设计（施工方案）材料设备选样送审工程安装检查：变压器安装成套配电柜控制柜安装交接试验工程检查验收及资料整理材料设备进场验收四.质量控制要点与预控措施序号监理控制部位控制要点控制的目标值及措施1审查分包单位资质目标：规范施工，符合建筑法、建设工程质量管理条例核查承包单位的质量管理体系①核查承包单位的机构设置、人员配备、职责与分工的落实；②督促各级专职质量检查人员的配备；③查验各级管理人员及专业操作人员的持证情况，安装电工、焊工、起重吊装工和电气调试人员等按要求持证上岗；④检查承包单位质量管理制度是否健全（包括施工技术标准、图纸会审制度、技术交底制度、施组设计审批程序、工序交接制度、质量评定制度、检验制度、协调会、质量研讨会制度及安全文明施工奖罚制度等）。核查分包单位资质①核查分包单位的营业执照、企业资质等级证书、专业许可证、岗位证书等；②核查分包单位业绩；③经审查合格、签批《分包单位资质报审表》表B2-6（A6监）。2熟悉施工图纸参与设计交底督促深化设计目标：提出图纸上的问题及合理化建议（必要时），协商研究统一意见。熟悉施工图①查验施工图纸审批签认的手续是否齐全；②设计文件是否完整，是否与图纸目录相符；③施工图纸中所用的材料、设备应符合现行规范、规程的要求；④施工图纸规定的施工工艺应符合现行规范、规程的要求；序号监理控制部位控制要点控制的目标值及措施⑤检查施工图纸中有无错、漏，各专业间相互矛盾和安装使用不合理之处；⑥将发现的问题书面提出意见和建议给建设单位，由建设单位汇总各方意见后交设计院。参与设计交底①监理通过设计交底了解设计主导思想，使用的设计规范设备选型、技术参数，施工注意事项；②设计院对各单位提出的施工图纸中问题的答复；③督促承包单位做好设计交底记录并签认《图纸会审记录》表C2-2，属于设计变更的，需签认《设计变更通知单》表C2-3。督促深化设计①按施工合同的约定、建设单位的要求，督促施工单位按现行规范、规程，按计划完成深化设计，图纸审批手续齐全；②深化设计图纸报设计院确认；③深化设计内容应包括材料设备选型、管线综合布置、标高及预留孔洞复核。3审核施工组织设计(施工方案)目标：确认现场施工组织设计，审核施工方案、计划、安全、文明施工的措施。审核施工组织设计的管理程序①审查承包单位相关部门及各级对现场的施工组织设计技术文件的审批手续是否齐全、有效；②承包单位的质量管理体系、技术管理体系和质量保证体系应健全，各岗位人员应落实；③施工工艺、方法应切实可行，质量保证措施可靠、有针对性，措施具体、可操作；④质量目标、工期应满足施工合同的约定；序号监理控制部位控制要点控制的目标值及措施⑤进度计划应保证工程施工的连续性，人、机、料...
