镀锌线管施工工艺VIP免费

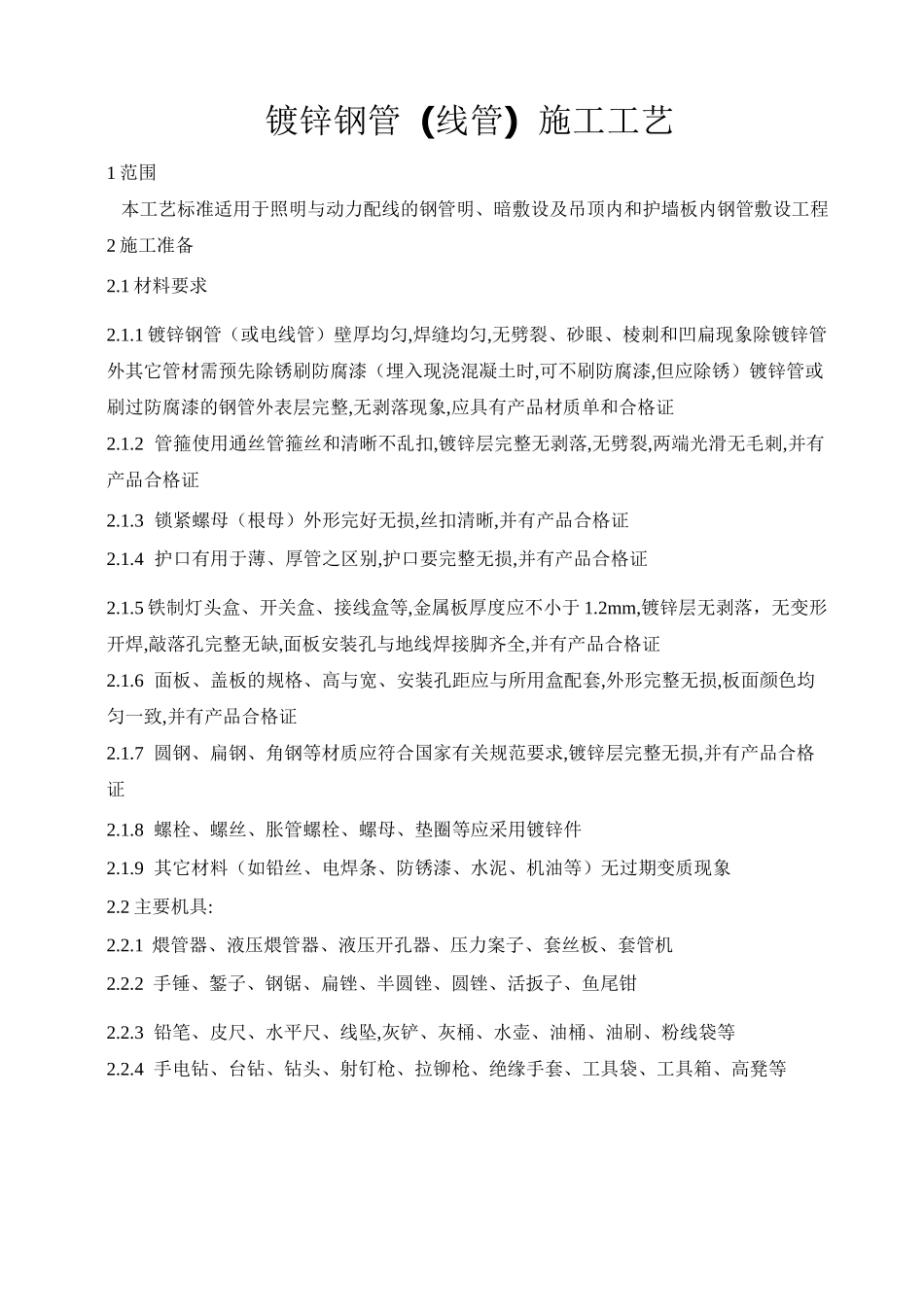

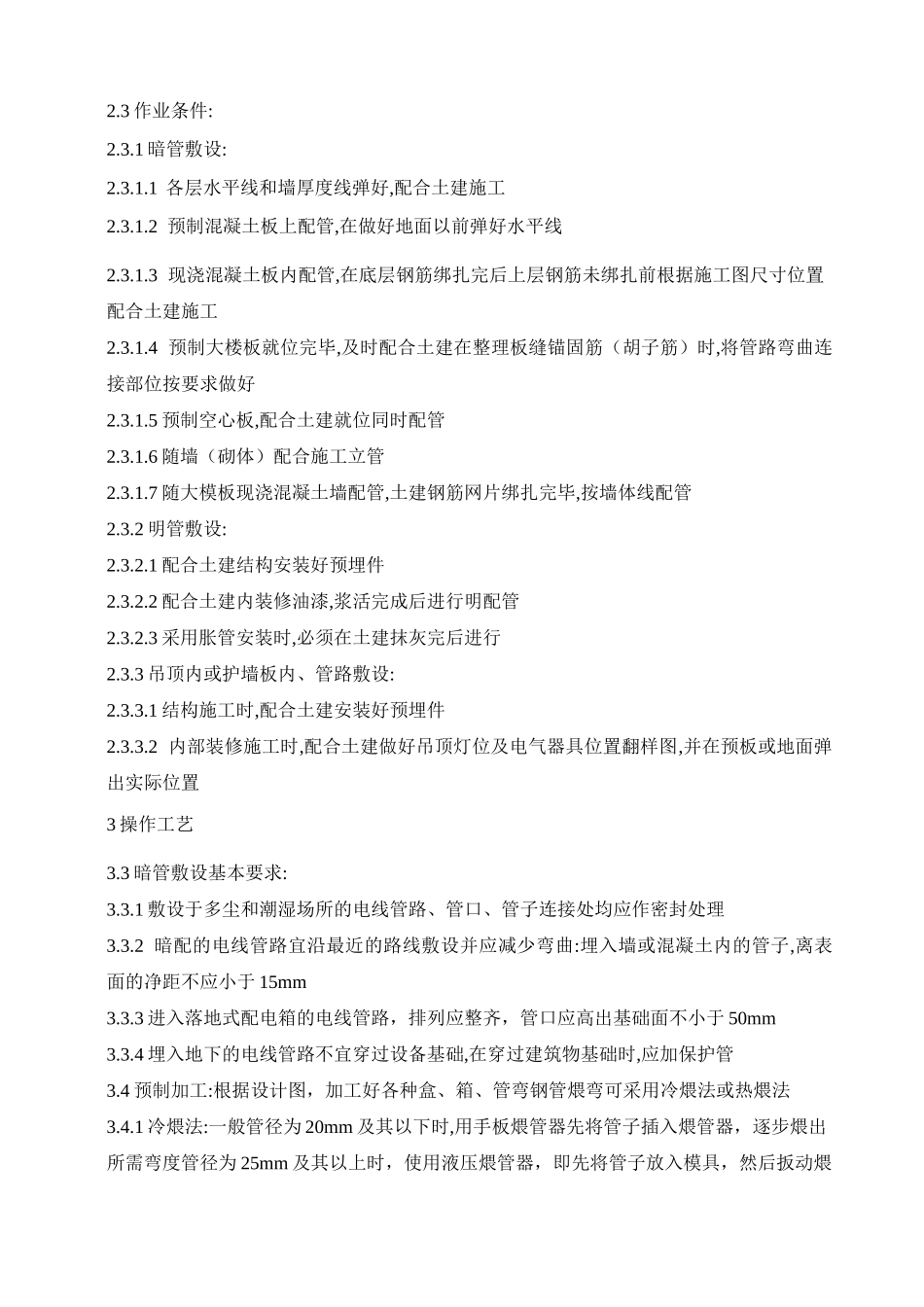

镀锌钢管（线管）施工工艺1范围本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程2施工准备2.1材料要求2.1.1镀锌钢管（或电线管）壁厚均匀,焊缝均匀,无劈裂、砂眼、棱刺和凹扁现象除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时,可不刷防腐漆,但应除锈）镀锌管或刷过防腐漆的钢管外表层完整,无剥落现象,应具有产品材质单和合格证2.1.2管箍使用通丝管箍丝和清晰不乱扣,镀锌层完整无剥落,无劈裂,两端光滑无毛刺,并有产品合格证2.1.3锁紧螺母（根母）外形完好无损,丝扣清晰,并有产品合格证2.1.4护口有用于薄、厚管之区别,护口要完整无损,并有产品合格证2.1.5铁制灯头盒、开关盒、接线盒等,金属板厚度应不小于1.2mm,镀锌层无剥落，无变形开焊,敲落孔完整无缺,面板安装孔与地线焊接脚齐全,并有产品合格证2.1.6面板、盖板的规格、高与宽、安装孔距应与所用盒配套,外形完整无损,板面颜色均匀一致,并有产品合格证2.1.7圆钢、扁钢、角钢等材质应符合国家有关规范要求,镀锌层完整无损,并有产品合格证2.1.8螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件2.1.9其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象2.2主要机具:2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳2.2.3铅笔、皮尺、水平尺、线坠,灰铲、灰桶、水壶、油桶、油刷、粉线袋等2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等2.3作业条件:2.3.1暗管敷设:2.3.1.1各层水平线和墙厚度线弹好,配合土建施工2.3.1.2预制混凝土板上配管,在做好地面以前弹好水平线2.3.1.3现浇混凝土板内配管,在底层钢筋绑扎完后上层钢筋未绑扎前根据施工图尺寸位置配合土建施工2.3.1.4预制大楼板就位完毕,及时配合土建在整理板缝锚固筋（胡子筋）时,将管路弯曲连接部位按要求做好2.3.1.5预制空心板,配合土建就位同时配管2.3.1.6随墙（砌体）配合施工立管2.3.1.7随大模板现浇混凝土墙配管,土建钢筋网片绑扎完毕,按墙体线配管2.3.2明管敷设:2.3.2.1配合土建结构安装好预埋件2.3.2.2配合土建内装修油漆,浆活完成后进行明配管2.3.2.3采用胀管安装时,必须在土建抹灰完后进行2.3.3吊顶内或护墙板内、管路敷设:2.3.3.1结构施工时,配合土建安装好预埋件2.3.3.2内部装修施工时,配合土建做好吊顶灯位及电气器具位置翻样图,并在预板或地面弹出实际位置3操作工艺3.3暗管敷设基本要求:3.3.1敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理3.3.2暗配的电线管路宜沿最近的路线敷设并应减少弯曲:埋入墙或混凝土内的管子,离表面的净距不应小于15mm3.3.3进入落地式配电箱的电线管路，排列应整齐，管口应高出基础面不小于50mm3.3.4埋入地下的电线管路不宜穿过设备基础,在穿过建筑物基础时,应加保护管3.4预制加工:根据设计图，加工好各种盒、箱、管弯钢管煨弯可采用冷煨法或热煨法3.4.1冷煨法:一般管径为20mm及其以下时,用手板煨管器先将管子插入煨管器，逐步煨出所需弯度管径为25mm及其以上时，使用液压煨管器，即先将管子放入模具，然后扳动煨管器，炼出所需弯度3.4.2热煨法:首先炒干砂子，堵住管子一端，将干砂子灌入管内，用手锤敲打，直至砂子灌实，再将另一端管口堵住放在火上转动加热，烧红后煨成所需弯度，随煨弯随冷却要求管路的弯曲处不应有折皱、凹穴和裂缝现象，弯扁程度不应大于管外径的1/10;暗配管时，弯曲半径不应小于管外径的6倍;埋设于地下或混凝土楼板内时，不应小于管外径的10倍3.4.3管子切断:常用钢锯、割管器、无齿锯、砂轮锯进行切管,将需要切断的管子长度量准确,放在钳口内卡牢固,断口处平齐不歪斜,管口刮铣光滑,无毛刺,管内铁屑除净将管子用台虎钳或龙门压架钳紧牢固,再把绞板套在管端,均匀用力不得过猛,随套随浇冷却液,丝扣不乱不过长,消除渣屑,丝扣干净清晰管径20mm及其以下时,应分二板套成;管径在25mm及其以上时,应分三板套成3.5测定盒、箱位置:根据设计图要求确定盒、箱轴线位置,以土建弹出的水平线为基准,挂线找平,线坠找正,标出盒、箱实际尺寸位置3.6稳注...
