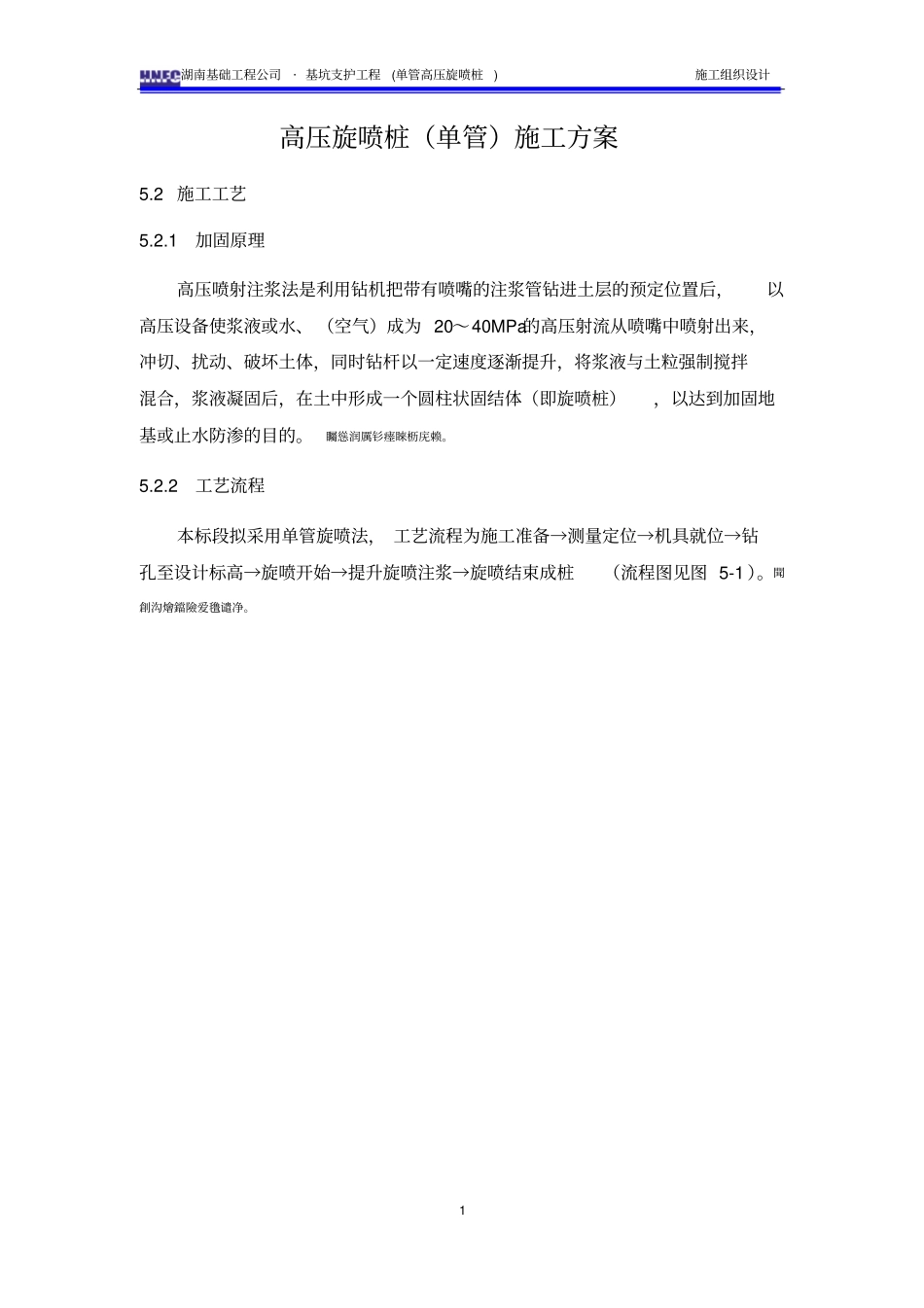

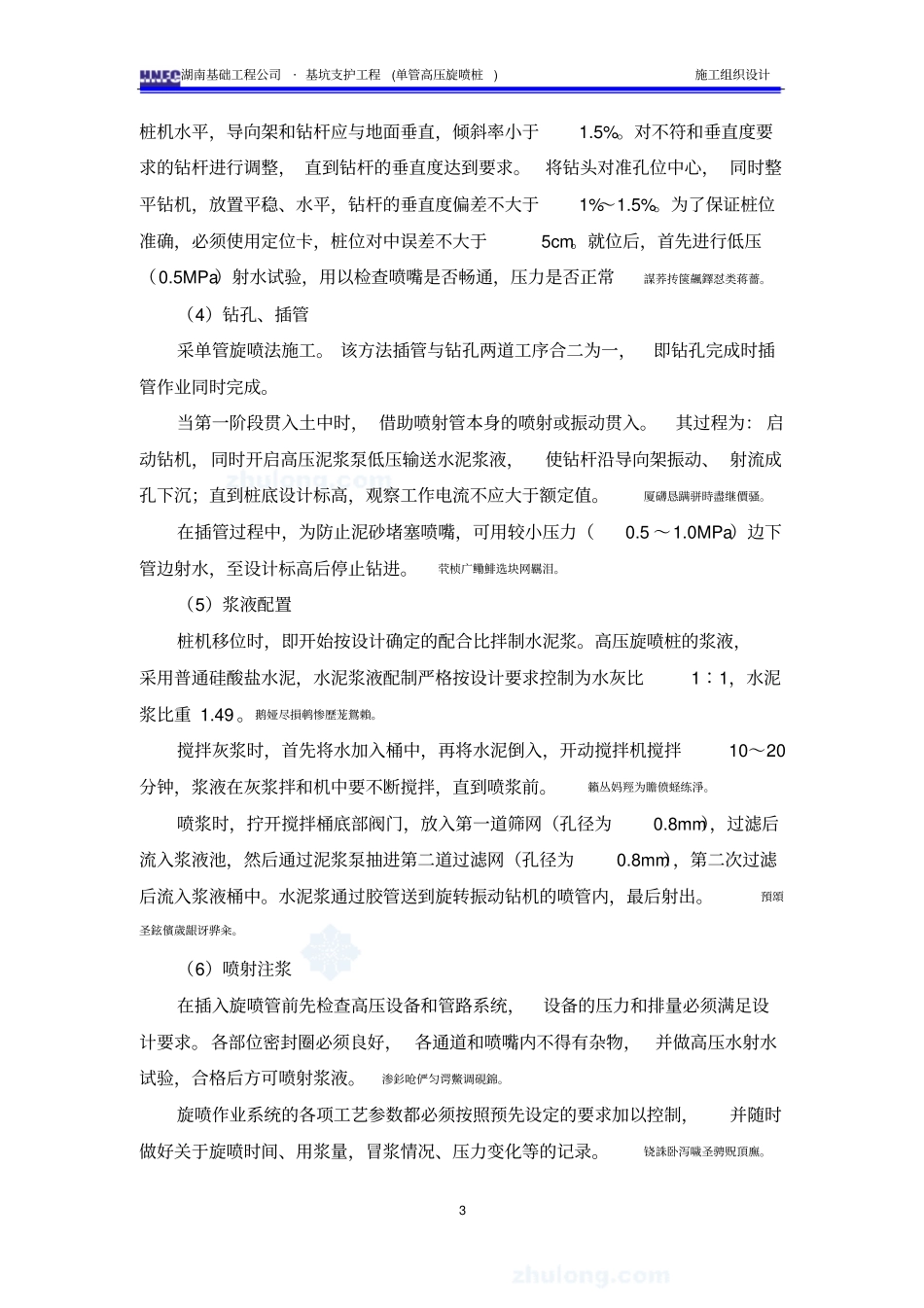

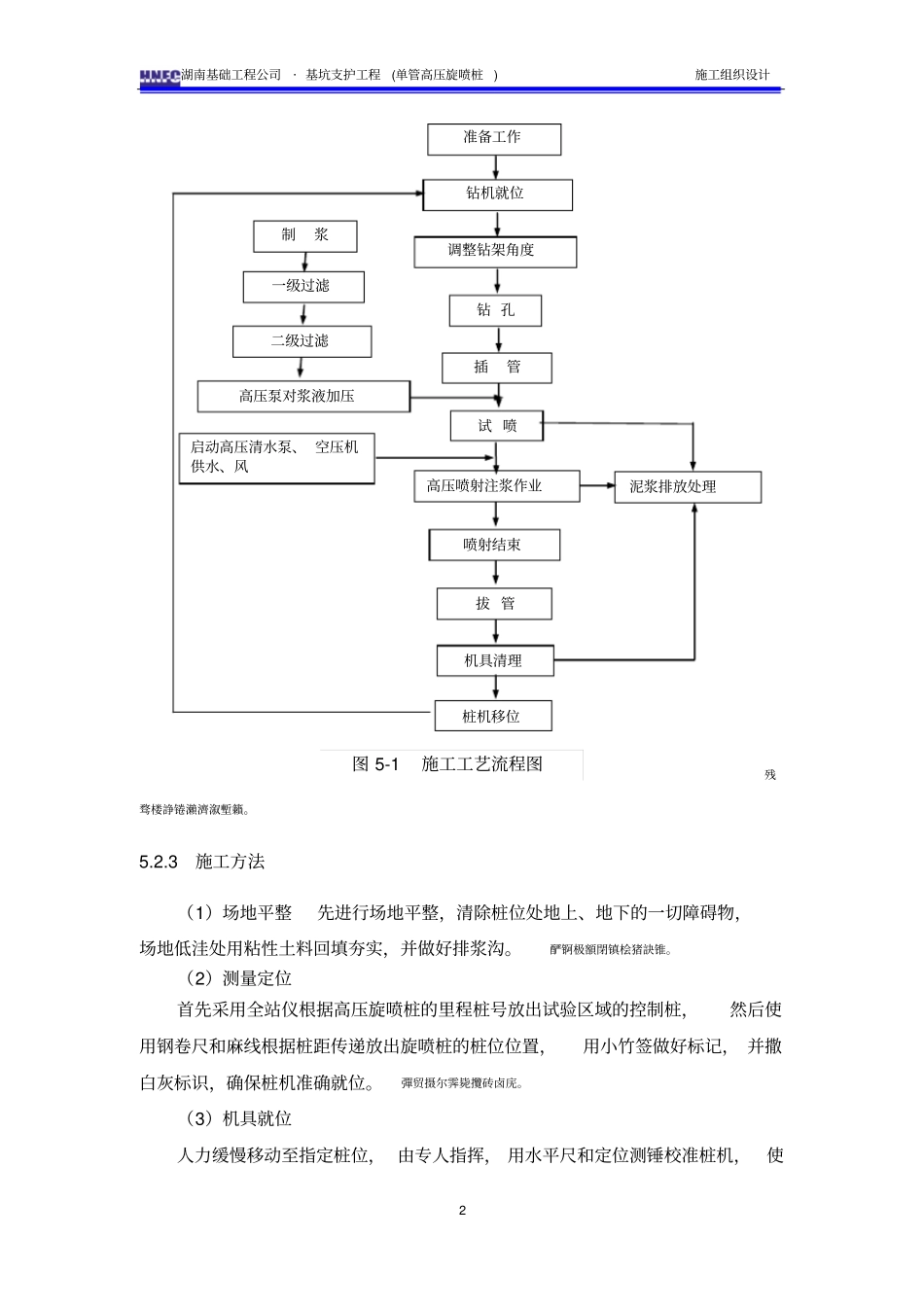

湖南基础工程公司·基坑支护工程(单管高压旋喷桩)施工组织设计1高压旋喷桩（单管）施工方案5.2施工工艺5.2.1加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为20～40MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝固后，在土中形成一个圆柱状固结体（即旋喷桩），以达到加固地基或止水防渗的目的。矚慫润厲钐瘗睞枥庑赖。5.2.2工艺流程本标段拟采用单管旋喷法，工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩（流程图见图5-1）。聞創沟燴鐺險爱氇谴净。湖南基础工程公司·基坑支护工程(单管高压旋喷桩)施工组织设计2残骛楼諍锩瀨濟溆塹籟。5.2.3施工方法（1）场地平整先进行场地平整，清除桩位处地上、地下的一切障碍物，场地低洼处用粘性土料回填夯实，并做好排浆沟。酽锕极額閉镇桧猪訣锥。（2）测量定位首先采用全站仪根据高压旋喷桩的里程桩号放出试验区域的控制桩，然后使用钢卷尺和麻线根据桩距传递放出旋喷桩的桩位位置，用小竹签做好标记，并撒白灰标识，确保桩机准确就位。彈贸摄尔霁毙攬砖卤庑。（3）机具就位人力缓慢移动至指定桩位，由专人指挥，用水平尺和定位测锤校准桩机，使泥浆排放处理钻机就位调整钻架角度钻孔插管试喷高压喷射注浆作业喷射结束拔管桩机移位机具清理准备工作制浆一级过滤二级过滤高压泵对浆液加压启动高压清水泵、空压机供水、风图5-1施工工艺流程图湖南基础工程公司·基坑支护工程(单管高压旋喷桩)施工组织设计3桩机水平，导向架和钻杆应与地面垂直，倾斜率小于1.5%。对不符和垂直度要求的钻杆进行调整，直到钻杆的垂直度达到要求。将钻头对准孔位中心，同时整平钻机，放置平稳、水平，钻杆的垂直度偏差不大于1%～1.5%。为了保证桩位准确，必须使用定位卡，桩位对中误差不大于5cm。就位后，首先进行低压（0.5MPa）射水试验，用以检查喷嘴是否畅通，压力是否正常謀荞抟箧飆鐸怼类蒋薔。（4）钻孔、插管采单管旋喷法施工。该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。厦礴恳蹒骈時盡继價骚。在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水，至设计标高后停止钻进。茕桢广鳓鯡选块网羈泪。（5）浆液配置桩机移位时，即开始按设计确定的配合比拌制水泥浆。高压旋喷桩的浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶1，水泥浆比重1.49。鹅娅尽損鹌惨歷茏鴛賴。搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10～20分钟，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。籟丛妈羥为贍偾蛏练淨。喷浆时，拧开搅拌桶底部阀门，放入第一道筛网（孔径为0.8mm），过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网（孔径为0.8mm），第二次过滤后流入浆液桶中。水泥浆通过胶管送到旋转振动钻机的喷管内，最后射出。預頌圣鉉儐歲龈讶骅籴。（6）喷射注浆在插入旋喷管前先检查高压设备和管路系统，设备的压力和排量必须满足设计要求。各部位密封圈必须良好，各通道和喷嘴内不得有杂物，并做高压水射水试验，合格后方可喷射浆液。渗釤呛俨匀谔鱉调硯錦。旋喷作业系统的各项工艺参数都必须按照预先设定的要求加以控制，并随时做好关于旋喷时间、用浆量，冒浆情况、压力变化等的记录。铙誅卧泻噦圣骋贶頂廡。湖南基础工程公司·基坑支护工程(单管高压旋喷桩)施工组织设计4喷浆管下沉到达设计深度后，停止钻进，旋转不停，喷射时，高压泥浆泵压力增到施工设计值（20～40MPa），坐底喷浆30s后，边喷浆，边旋转，水泥浆与桩端土充分搅拌后，再边喷浆边反向匀速旋转提升注浆管，提升速度为260mm/min，直至距桩顶1米时，放慢搅拌速度和提升速度。擁締凤袜备訊顎轮烂蔷。中间发生故...
