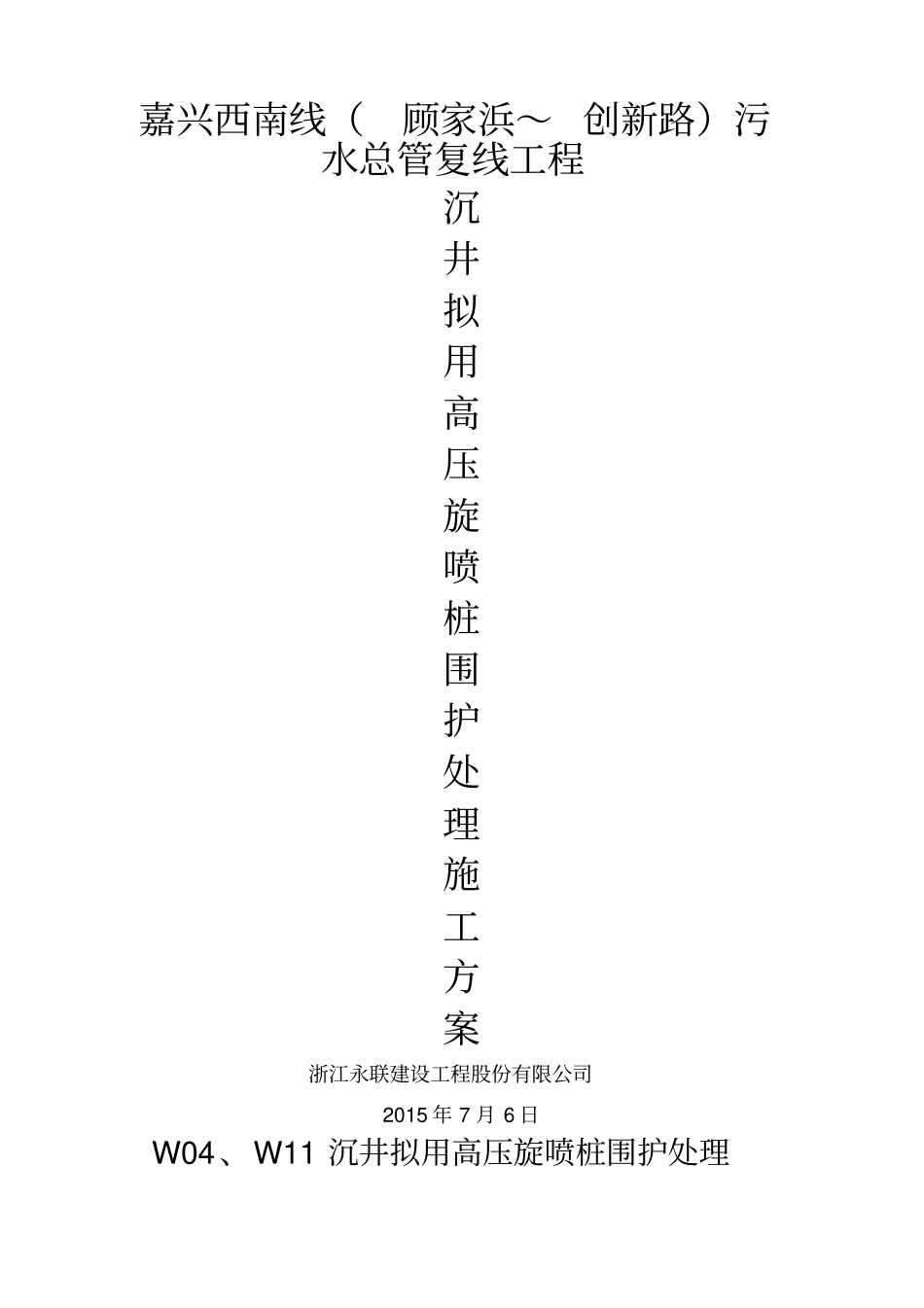

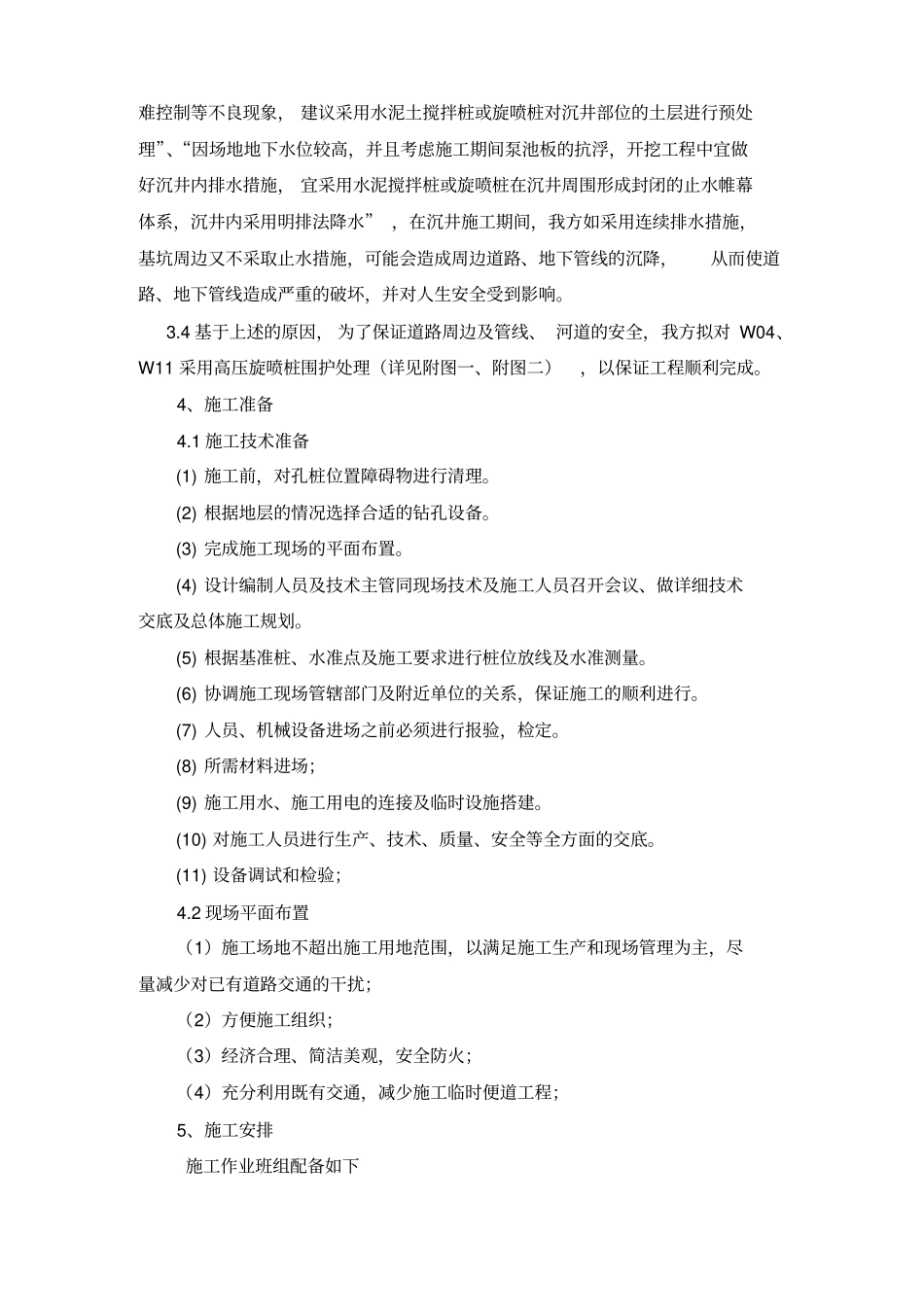

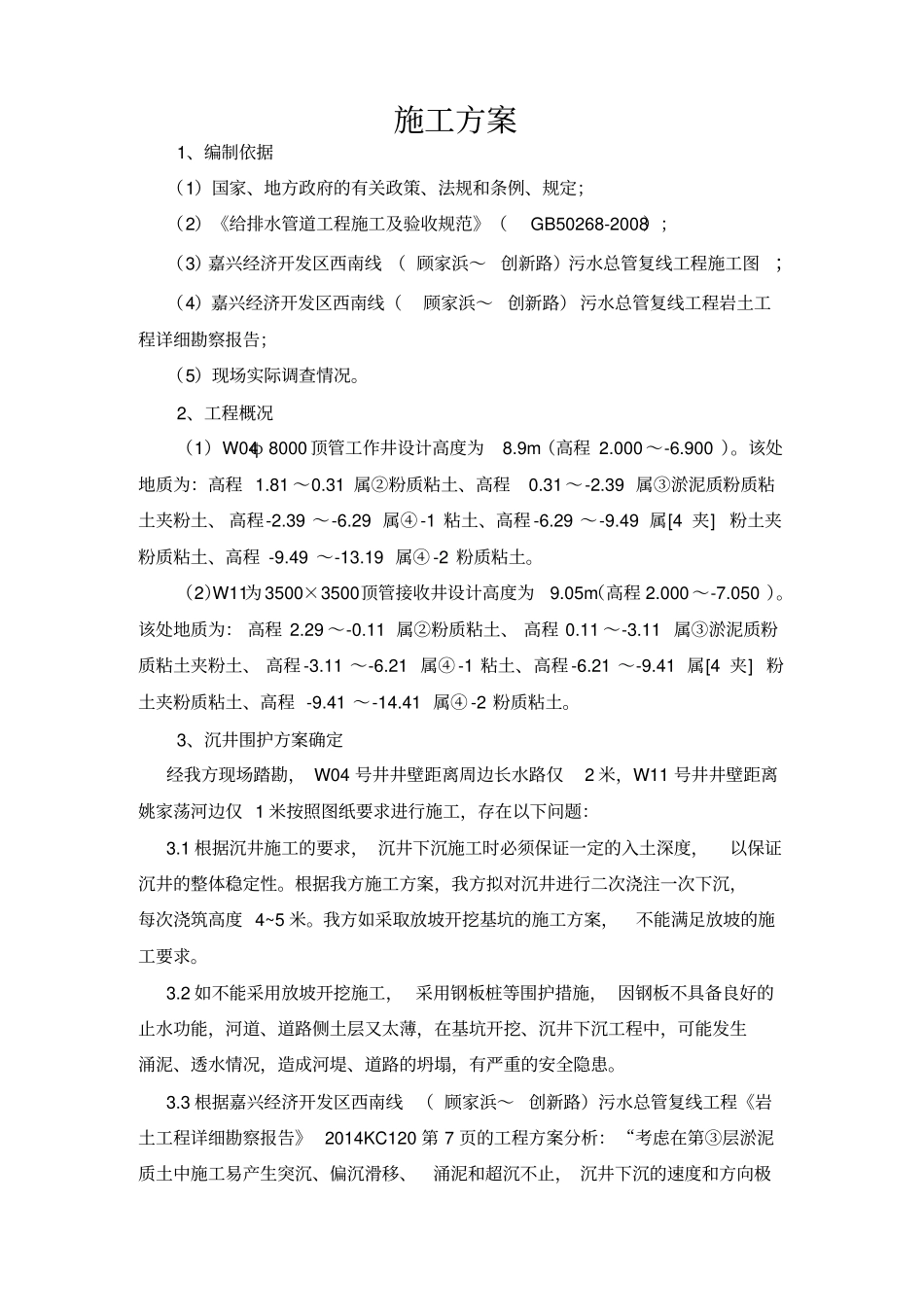

嘉兴西南线（顾家浜～创新路）污水总管复线工程沉井拟用高压旋喷桩围护处理施工方案浙江永联建设工程股份有限公司2015年7月6日W04、W11沉井拟用高压旋喷桩围护处理施工方案1、编制依据（1）国家、地方政府的有关政策、法规和条例、规定；（2）《给排水管道工程施工及验收规范》（GB50268-2008）；（3）嘉兴经济开发区西南线（顾家浜～创新路）污水总管复线工程施工图；（4）嘉兴经济开发区西南线（顾家浜～创新路）污水总管复线工程岩土工程详细勘察报告；（5）现场实际调查情况。2、工程概况（1）W04φ8000顶管工作井设计高度为8.9m（高程2.000～-6.900）。该处地质为：高程1.81～0.31属②粉质粘土、高程0.31～-2.39属③淤泥质粉质粘土夹粉土、高程-2.39～-6.29属④-1粘土、高程-6.29～-9.49属[4夹]粉土夹粉质粘土、高程-9.49～-13.19属④-2粉质粘土。（2）W11为3500×3500顶管接收井设计高度为9.05m（高程2.000～-7.050）。该处地质为：高程2.29～-0.11属②粉质粘土、高程0.11～-3.11属③淤泥质粉质粘土夹粉土、高程-3.11～-6.21属④-1粘土、高程-6.21～-9.41属[4夹]粉土夹粉质粘土、高程-9.41～-14.41属④-2粉质粘土。3、沉井围护方案确定经我方现场踏勘，W04号井井壁距离周边长水路仅2米，W11号井井壁距离姚家荡河边仅1米按照图纸要求进行施工，存在以下问题：3.1根据沉井施工的要求，沉井下沉施工时必须保证一定的入土深度，以保证沉井的整体稳定性。根据我方施工方案，我方拟对沉井进行二次浇注一次下沉，每次浇筑高度4~5米。我方如采取放坡开挖基坑的施工方案，不能满足放坡的施工要求。3.2如不能采用放坡开挖施工，采用钢板桩等围护措施，因钢板不具备良好的止水功能，河道、道路侧土层又太薄，在基坑开挖、沉井下沉工程中，可能发生涌泥、透水情况，造成河堤、道路的坍塌，有严重的安全隐患。3.3根据嘉兴经济开发区西南线（顾家浜～创新路）污水总管复线工程《岩土工程详细勘察报告》2014KC120第7页的工程方案分析：“考虑在第③层淤泥质土中施工易产生突沉、偏沉滑移、涌泥和超沉不止，沉井下沉的速度和方向极难控制等不良现象，建议采用水泥土搅拌桩或旋喷桩对沉井部位的土层进行预处理”、“因场地地下水位较高，并且考虑施工期间泵池板的抗浮，开挖工程中宜做好沉井内排水措施，宜采用水泥搅拌桩或旋喷桩在沉井周围形成封闭的止水帷幕体系，沉井内采用明排法降水”，在沉井施工期间，我方如采用连续排水措施，基坑周边又不采取止水措施，可能会造成周边道路、地下管线的沉降，从而使道路、地下管线造成严重的破坏，并对人生安全受到影响。3.4基于上述的原因，为了保证道路周边及管线、河道的安全，我方拟对W04、W11采用高压旋喷桩围护处理（详见附图一、附图二），以保证工程顺利完成。4、施工准备4.1施工技术准备(1)施工前，对孔桩位置障碍物进行清理。(2)根据地层的情况选择合适的钻孔设备。(3)完成施工现场的平面布置。(4)设计编制人员及技术主管同现场技术及施工人员召开会议、做详细技术交底及总体施工规划。(5)根据基准桩、水准点及施工要求进行桩位放线及水准测量。(6)协调施工现场管辖部门及附近单位的关系，保证施工的顺利进行。(7)人员、机械设备进场之前必须进行报验，检定。(8)所需材料进场；(9)施工用水、施工用电的连接及临时设施搭建。(10)对施工人员进行生产、技术、质量、安全等全方面的交底。(11)设备调试和检验；4.2现场平面布置（1）施工场地不超出施工用地范围，以满足施工生产和现场管理为主，尽量减少对已有道路交通的干扰；（2）方便施工组织；（3）经济合理、简洁美观，安全防火；（4）充分利用既有交通，减少施工临时便道工程；5、施工安排施工作业班组配备如下钻机人员：2人，拌浆人员：2人，其他人员：4人。设备配置及其报验检测序号设备型号单位数量状态1旋喷钻机MGJ-50台1良好2旋喷钻机配件套13搅浆机台14潜水泵台若干5运输车台26旋喷钻头个若干7压力表个18高压泥浆泵台1机械设备的完好程度是影响工期和施工质量的主要因素之一，所有设备进场前做好保养，并做好报验及检测工作，保证机械完好进场。6、施工工艺与技术要求6.1高压旋喷桩...
