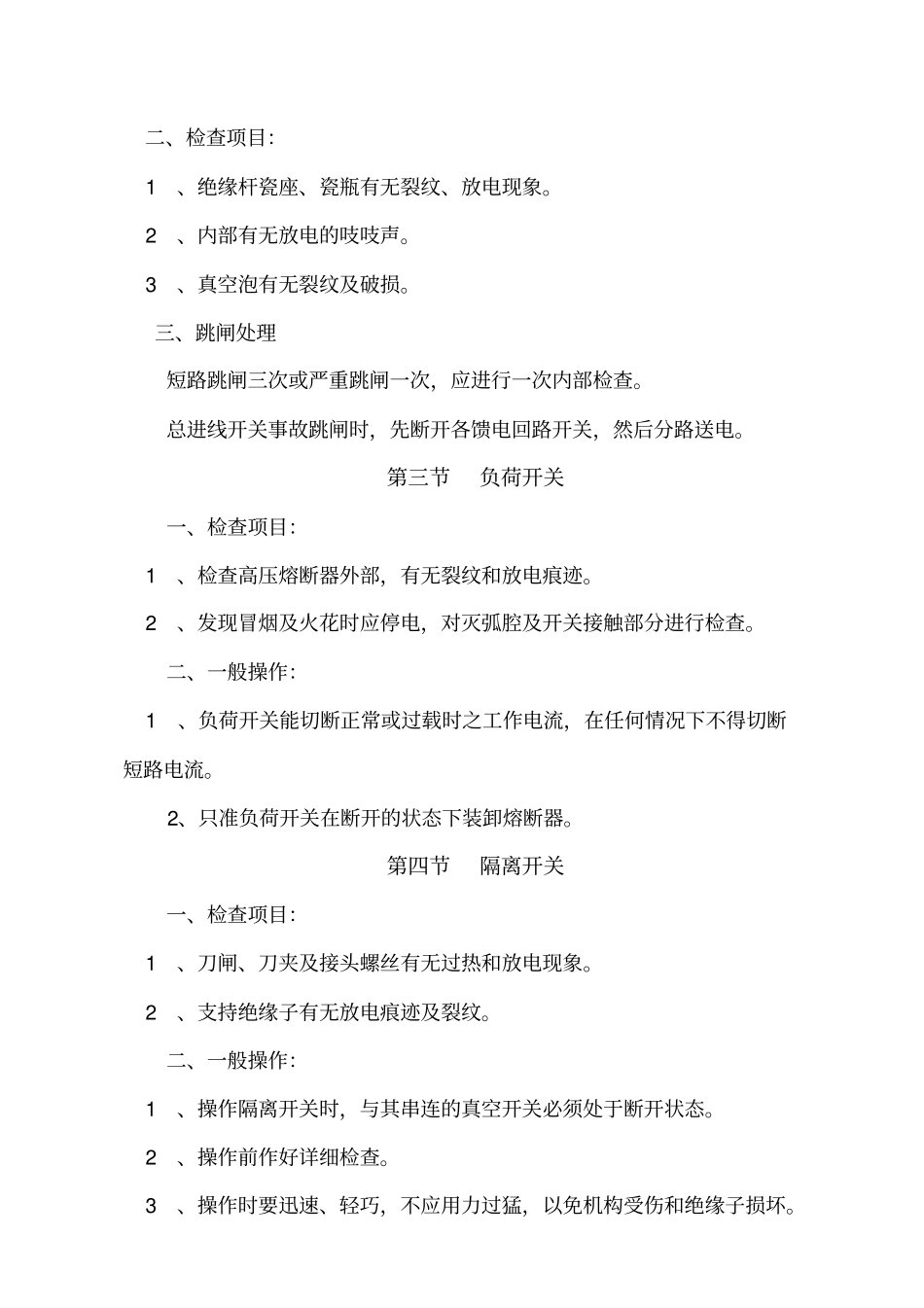

高压电器的运行与维护规程第一节变压器一、运行巡视1、巡视周期；(1)运行的变压器每班至少巡视一次。(2)大修后或新运行的变压器，在24小时内要加强巡视。2、检查项目(1)油温是否正常，有无突然变化情况。油量是否合乎标准，油色有无变化，有无漏油现象。(2)干式变压器强冷风机是否工作正常。(3)声音是否正常，有无杂音及放电的特殊音响。(4)套管是否有裂纹及放电痕迹。(5)接触部分是否松动、过热。(6)防爆筒隔膜是否完整无缺。(7)各散热管有无堵塞、偏热现象。(8)温度指示计是否正常。（油浸变压器上层油温不超过85℃；干式变压器温度不超过95℃）(9)一般负荷电流应为变压器额定电流的75-90%。电压变动范围应在额定电压±5%以内。3、投入前的检查：(1)每台变压器的分接头位置是否正确。(2)长期停运的变压器投入运行前应检查各级电压线圈的绝缘电阻。（绝缘电阻应符合供电局《运规》规定）(3)有无漏油现象，油量是否与标准相接近。(4)套管是否清洁，有无破损及裂纹。(5)各接头是否连接可靠。(6)干式变压器温控仪是否完好。(7)初投入运行的变压器，要检查相位有无错误。(8)变压器送电后，立即查看三相电源电压是否平衡。4、并列运行之条件：(1)变压比相等，允许误差±0．5％。(2)结线组别相同。(3)容量比不超过3：l。(4)短路电压相同，允许误差±10％。(5)相序一致。(6)电压比不同和短路电压不同的变压器，在任一台都不会过负荷的情况下可以并列运行。二、变压器发生下列情况之一时，应立即报告班长和领班进行处理。1、声音大而不均匀，或发现新的声音。2、温度迅速升高。3、漏油愈来愈严重。4，油色变化。第二节真空开关一、巡视l、合闸使用前和短路跳闸后应进行检查。2、新装的真空开关和经过检修后的真空开关，在12小时内应加强巡视。二、检查项目：1、绝缘杆瓷座、瓷瓶有无裂纹、放电现象。2、内部有无放电的吱吱声。3、真空泡有无裂纹及破损。三、跳闸处理短路跳闸三次或严重跳闸一次，应进行一次内部检查。总进线开关事故跳闸时，先断开各馈电回路开关，然后分路送电。第三节负荷开关一、检查项目：1、检查高压熔断器外部，有无裂纹和放电痕迹。2、发现冒烟及火花时应停电，对灭弧腔及开关接触部分进行检查。二、一般操作：1、负荷开关能切断正常或过载时之工作电流，在任何情况下不得切断短路电流。2、只准负荷开关在断开的状态下装卸熔断器。第四节隔离开关一、检查项目：1、刀闸、刀夹及接头螺丝有无过热和放电现象。2、支持绝缘子有无放电痕迹及裂纹。二、一般操作：1、操作隔离开关时，与其串连的真空开关必须处于断开状态。2、操作前作好详细检查。3、操作时要迅速、轻巧，不应用力过猛，以免机构受伤和绝缘子损坏。4、操作完毕，要详细检查接触是否紧密，绝缘子是否破损，锁扣是否锁好等。5、下列情况可用隔离开关直接操作：(1)电压互感器接通和切断。(2)断开母线充电电流。第五节母线及电缆检查项目1、母线绝缘子有无破损、裂纹及放电现象。2、各线夹有无松驰现象。3、母线与开关及电缆接线连接处有无接触不良现象，有无过热情形。4、电缆终端根据运行情况每年停电检查一次。第六节仪用互感器一、电压互感器的检查项目：1、各接头有无松脱、接触不良现象。2、高压熔断器有无裂纹现象。3、套管有无放电伤痕。4、各部有无漏油之处。5、声音是否正常，有无放电和异常声音。二、电流互感器的检查项目：1、各接触部分有无松驰情况。2、套管有无裂纹痕迹。3、内部有无吱吱放电声，或类似变压器的电磁声。第七节接地装置1、检查接地线各连接点的接触是否良好，有无损伤、折断和腐蚀现象。２、设备每次检修后，应检查其接地线是否牢固。３、接地线接地电阻检测周期：变电站工作接地网每年一次；防雷装置接地线每年雨季前一次。第八节巡视检查1、动力用电设备每日巡视两次，闸箱内接线应牢固，接触应良好。各部电气设备工作正常。2、电机温度不超出85℃，轴承无杂音。3、电线、电缆表层温度不超出60℃。第二章安全操作规程第一节保证安全的技术措施在全部停电和部分停电的电气设备上工作，必须完成下列各项技术措施。一、断开电源施工设备的导电部分必须断开电源。工作人员在进...
