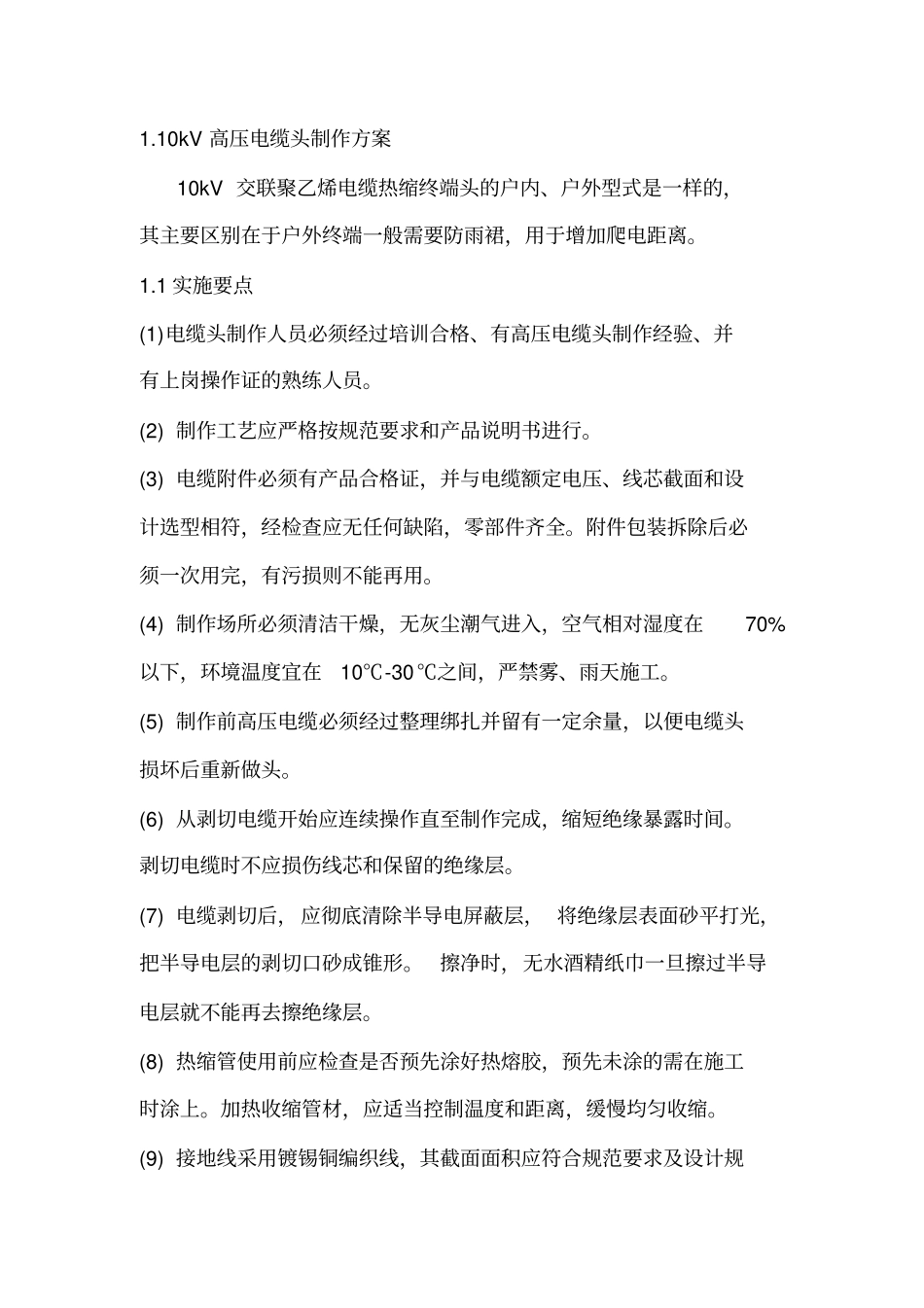

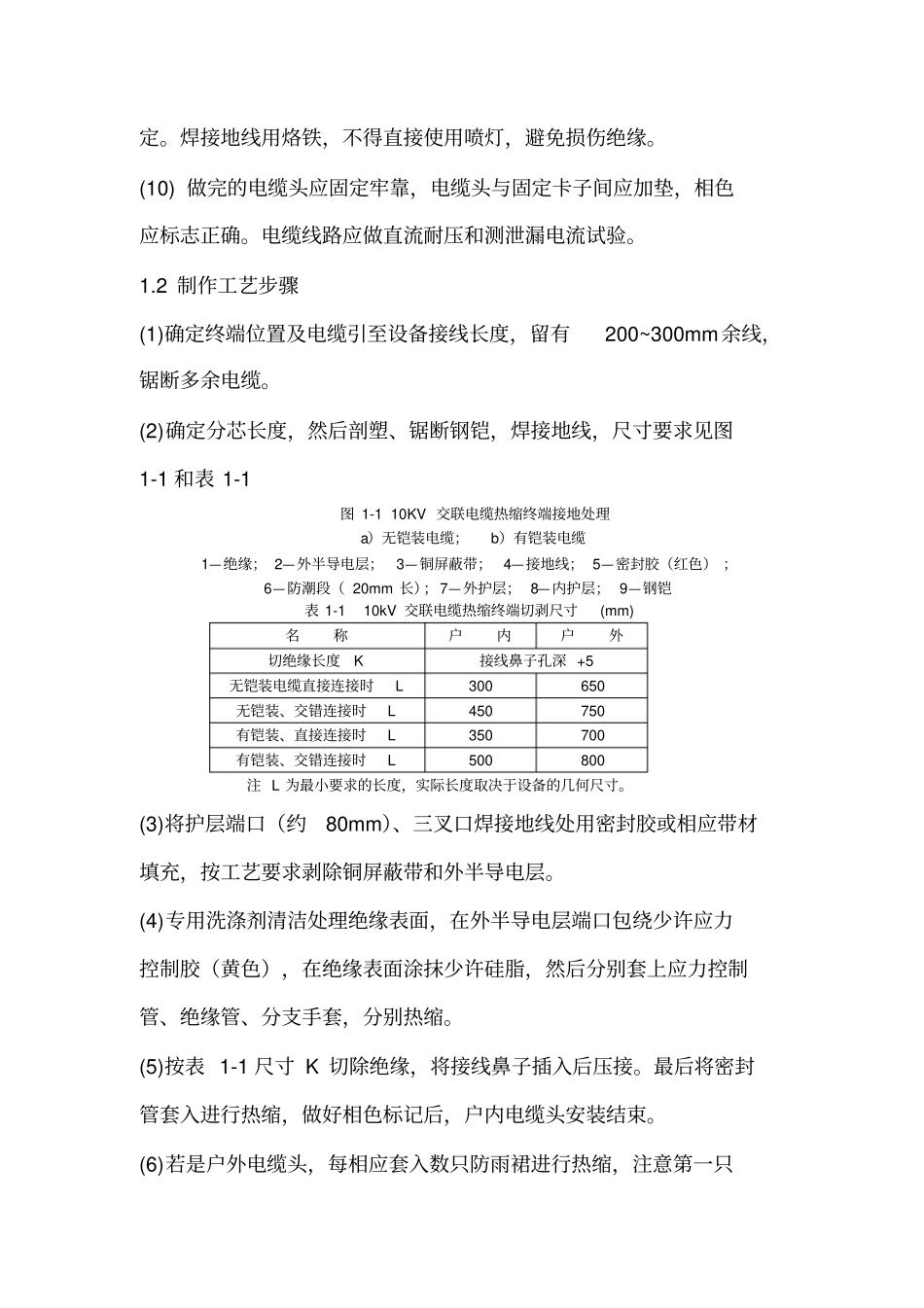

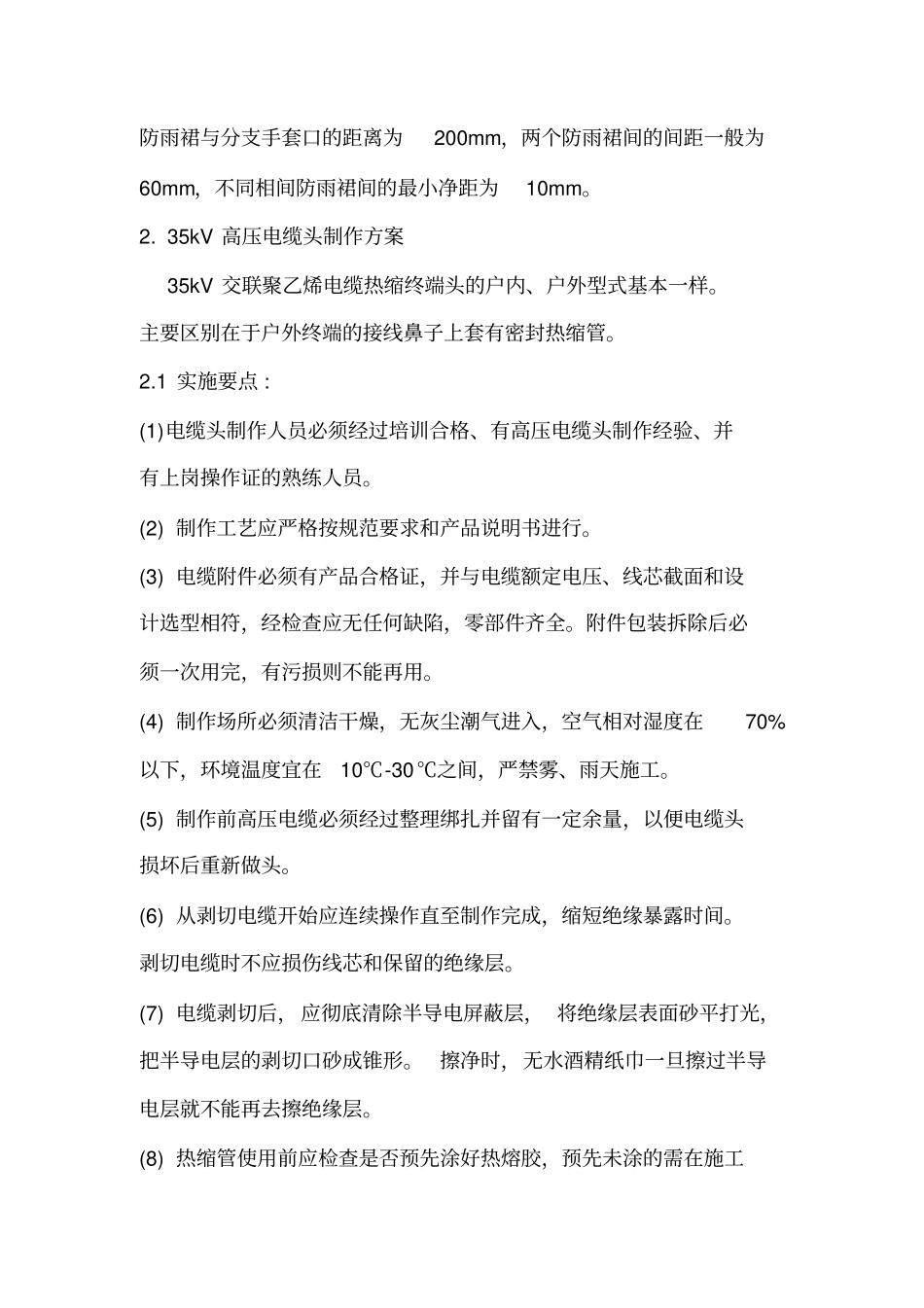

1.10kV高压电缆头制作方案10kV交联聚乙烯电缆热缩终端头的户内、户外型式是一样的，其主要区别在于户外终端一般需要防雨裙，用于增加爬电距离。1.1实施要点(1)电缆头制作人员必须经过培训合格、有高压电缆头制作经验、并有上岗操作证的熟练人员。(2)制作工艺应严格按规范要求和产品说明书进行。(3)电缆附件必须有产品合格证，并与电缆额定电压、线芯截面和设计选型相符，经检查应无任何缺陷，零部件齐全。附件包装拆除后必须一次用完，有污损则不能再用。(4)制作场所必须清洁干燥，无灰尘潮气进入，空气相对湿度在70%以下，环境温度宜在10℃-30℃之间，严禁雾、雨天施工。(5)制作前高压电缆必须经过整理绑扎并留有一定余量，以便电缆头损坏后重新做头。(6)从剥切电缆开始应连续操作直至制作完成，缩短绝缘暴露时间。剥切电缆时不应损伤线芯和保留的绝缘层。(7)电缆剥切后，应彻底清除半导电屏蔽层，将绝缘层表面砂平打光，把半导电层的剥切口砂成锥形。擦净时，无水酒精纸巾一旦擦过半导电层就不能再去擦绝缘层。(8)热缩管使用前应检查是否预先涂好热熔胶，预先未涂的需在施工时涂上。加热收缩管材，应适当控制温度和距离，缓慢均匀收缩。(9)接地线采用镀锡铜编织线，其截面面积应符合规范要求及设计规定。焊接地线用烙铁，不得直接使用喷灯，避免损伤绝缘。(10)做完的电缆头应固定牢靠，电缆头与固定卡子间应加垫，相色应标志正确。电缆线路应做直流耐压和测泄漏电流试验。1.2制作工艺步骤(1)确定终端位置及电缆引至设备接线长度，留有200~300mm余线，锯断多余电缆。(2)确定分芯长度，然后剖塑、锯断钢铠，焊接地线，尺寸要求见图1-1和表1-1图1-110KV交联电缆热缩终端接地处理a）无铠装电缆；b）有铠装电缆1—绝缘；2—外半导电层；3—铜屏蔽带；4—接地线；5—密封胶（红色）；6—防潮段（20mm长）；7—外护层；8—内护层；9—钢铠表1-110kV交联电缆热缩终端切剥尺寸(mm)名称户内户外切绝缘长度K接线鼻子孔深+5无铠装电缆直接连接时L300650无铠装、交错连接时L450750有铠装、直接连接时L350700有铠装、交错连接时L500800注L为最小要求的长度，实际长度取决于设备的几何尺寸。(3)将护层端口（约80mm）、三叉口焊接地线处用密封胶或相应带材填充，按工艺要求剥除铜屏蔽带和外半导电层。(4)专用洗涤剂清洁处理绝缘表面，在外半导电层端口包绕少许应力控制胶（黄色），在绝缘表面涂抹少许硅脂，然后分别套上应力控制管、绝缘管、分支手套，分别热缩。(5)按表1-1尺寸K切除绝缘，将接线鼻子插入后压接。最后将密封管套入进行热缩，做好相色标记后，户内电缆头安装结束。(6)若是户外电缆头，每相应套入数只防雨裙进行热缩，注意第一只防雨裙与分支手套口的距离为200mm，两个防雨裙间的间距一般为60mm，不同相间防雨裙间的最小净距为10mm。2.35kV高压电缆头制作方案35kV交联聚乙烯电缆热缩终端头的户内、户外型式基本一样。主要区别在于户外终端的接线鼻子上套有密封热缩管。2.1实施要点:(1)电缆头制作人员必须经过培训合格、有高压电缆头制作经验、并有上岗操作证的熟练人员。(2)制作工艺应严格按规范要求和产品说明书进行。(3)电缆附件必须有产品合格证，并与电缆额定电压、线芯截面和设计选型相符，经检查应无任何缺陷，零部件齐全。附件包装拆除后必须一次用完，有污损则不能再用。(4)制作场所必须清洁干燥，无灰尘潮气进入，空气相对湿度在70%以下，环境温度宜在10℃-30℃之间，严禁雾、雨天施工。(5)制作前高压电缆必须经过整理绑扎并留有一定余量，以便电缆头损坏后重新做头。(6)从剥切电缆开始应连续操作直至制作完成，缩短绝缘暴露时间。剥切电缆时不应损伤线芯和保留的绝缘层。(7)电缆剥切后，应彻底清除半导电屏蔽层，将绝缘层表面砂平打光，把半导电层的剥切口砂成锥形。擦净时，无水酒精纸巾一旦擦过半导电层就不能再去擦绝缘层。(8)热缩管使用前应检查是否预先涂好热熔胶，预先未涂的需在施工时涂上。加热收缩管材，应适当控制温度和距离，缓慢均匀收缩。(9)接地线采用镀锡铜编织线，其截面面积应符合规范要求及设计规定。焊接地线用烙铁，不得直接使用喷灯，避免损伤绝缘...
