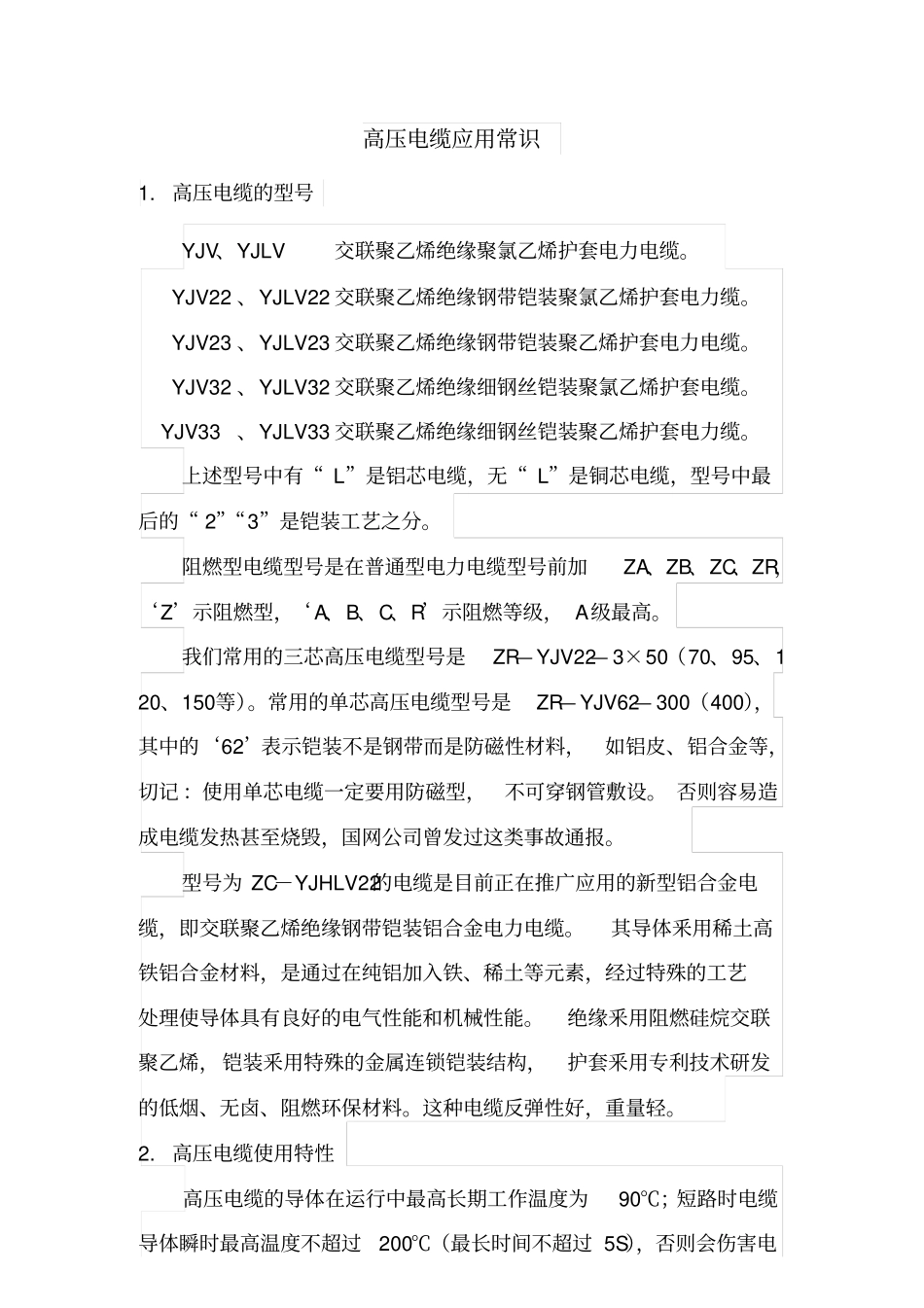

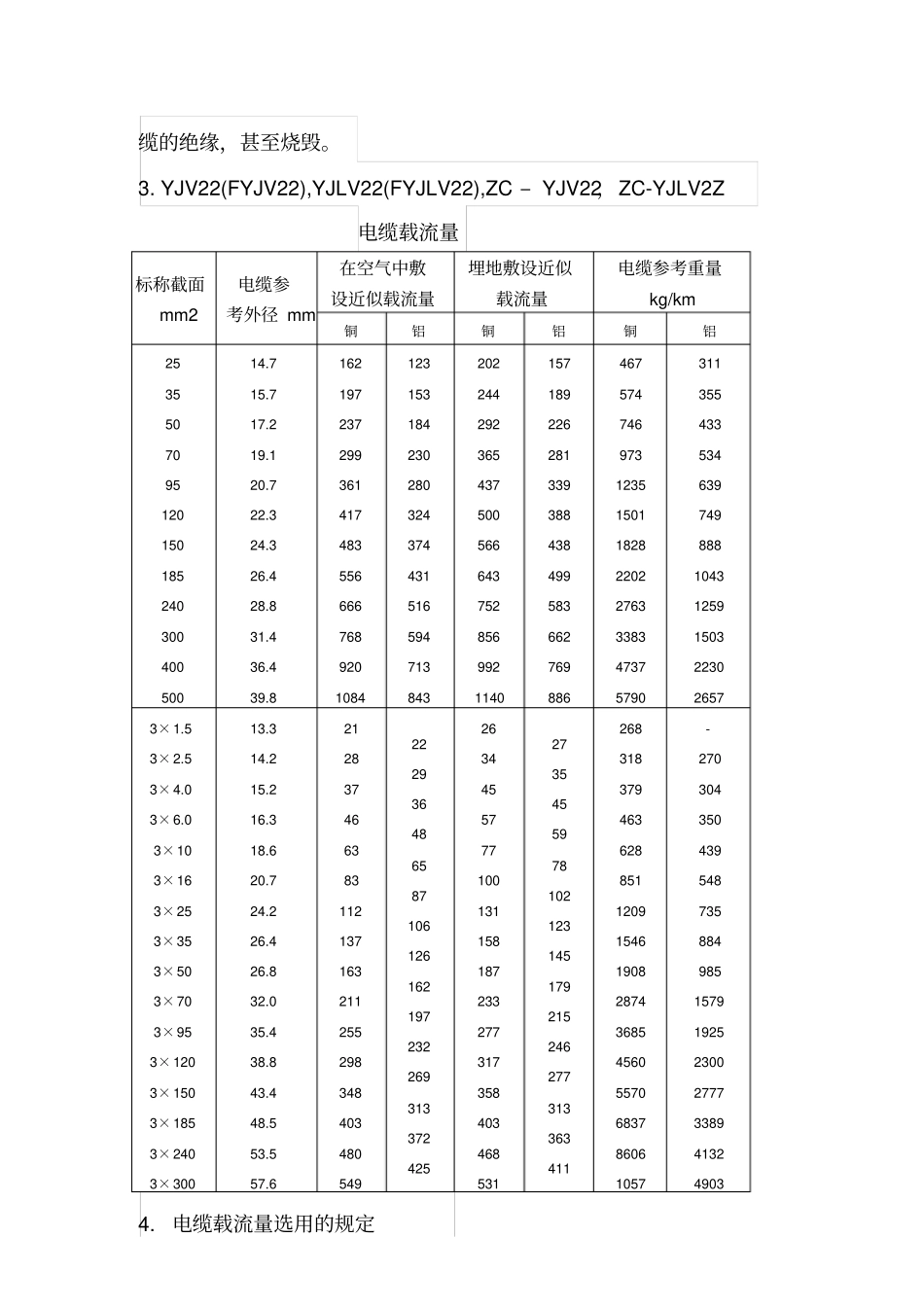

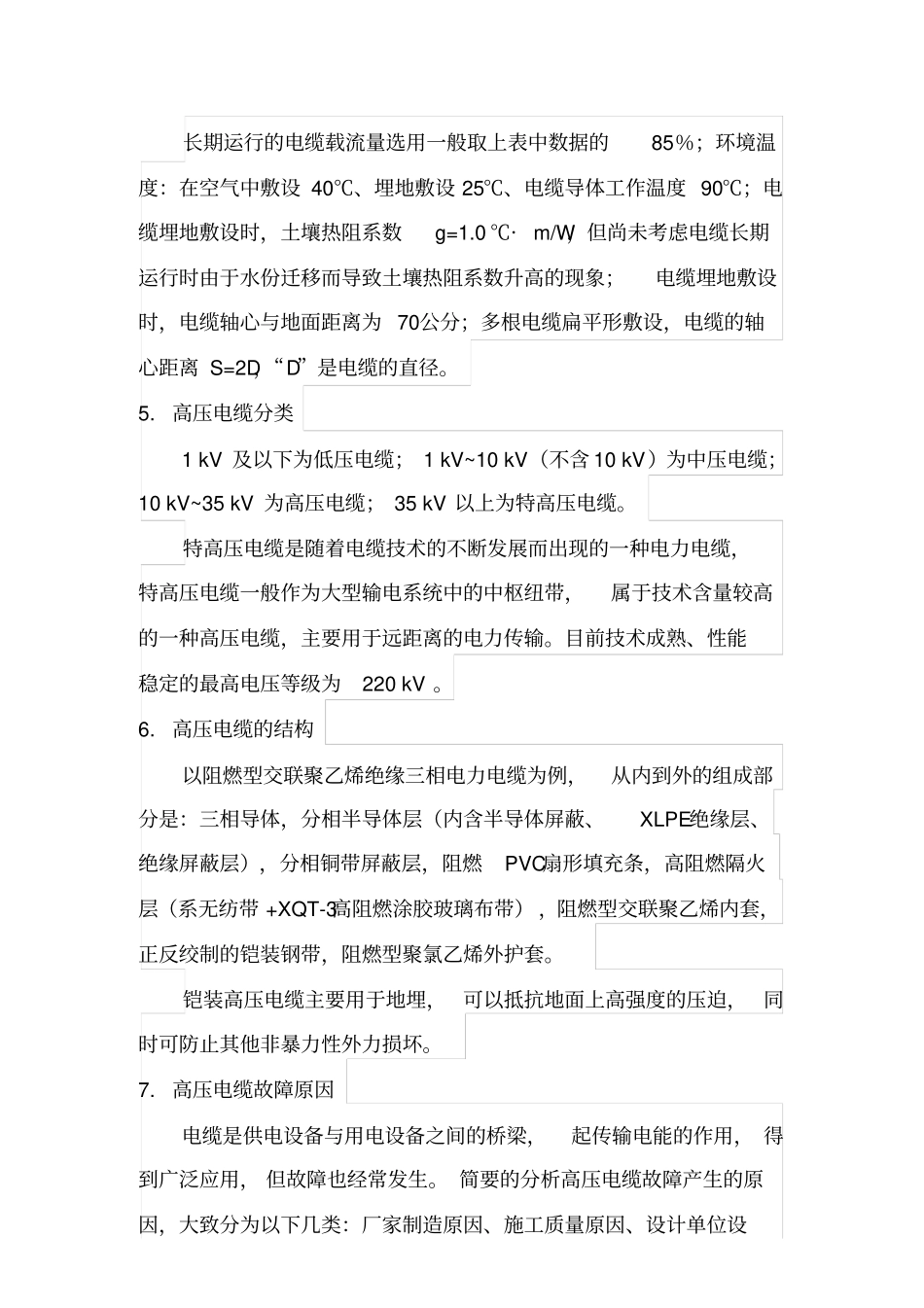

高压电缆应用常识1.高压电缆的型号YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆。YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力缆。YJV23、YJLV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆。YJV32、YJLV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电缆。YJV33、YJLV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力缆。上述型号中有“L”是铝芯电缆，无“L”是铜芯电缆，型号中最后的“2”“3”是铠装工艺之分。阻燃型电缆型号是在普通型电力电缆型号前加ZA、ZB、ZC、ZR，‘Z’示阻燃型，‘A、B、C、R’示阻燃等级，A级最高。我们常用的三芯高压电缆型号是ZR—YJV22—3×50（70、95、120、150等）。常用的单芯高压电缆型号是ZR—YJV62—300（400），其中的‘62’表示铠装不是钢带而是防磁性材料，如铝皮、铝合金等，切记：使用单芯电缆一定要用防磁型，不可穿钢管敷设。否则容易造成电缆发热甚至烧毁，国网公司曾发过这类事故通报。型号为ZC－YJHLV22的电缆是目前正在推广应用的新型铝合金电缆，即交联聚乙烯绝缘钢带铠装铝合金电力电缆。其导体釆用稀土高铁铝合金材料，是通过在纯铝加入铁、稀土等元素，经过特殊的工艺处理使导体具有良好的电气性能和机械性能。绝缘釆用阻燃硅烷交联聚乙烯，铠装釆用特殊的金属连锁铠装结构，护套釆用专利技术研发的低烟、无卤、阻燃环保材料。这种电缆反弹性好，重量轻。2.高压电缆使用特性高压电缆的导体在运行中最高长期工作温度为90℃；短路时电缆导体瞬时最高温度不超过200℃（最长时间不超过5S），否则会伤害电缆的绝缘，甚至烧毁。3.YJV22(FYJV22),YJLV22(FYJLV22),ZC–YJV22，ZC-YJLV2Z电缆载流量标称截面mm2电缆参考外径mm在空气中敷设近似载流量埋地敷设近似载流量电缆参考重量kg/km铜铝铜铝铜铝253550709512015018524030040050014.715.717.219.120.722.324.326.428.831.436.439.81621972372993614174835566667689201084123153184230280324374431516594713843202244292365437500566643752856992114015718922628133938843849958366276988646757474697312351501182822022763338347375790311355433534639749888104312591503223026573×1.53×2.53×4.03×6.03×103×163×253×353×503×703×953×1203×1503×1853×2403×30013.314.215.216.318.620.724.226.426.832.035.438.843.448.553.557.6212837466383112137163211255298348403480549222936486587106126162197232269313372425263445577710013115818723327731735840346853127354559781021231451792152462773133634112683183794636288511209154619082874368545605570683786061057-27030435043954873588498515791925230027773389413249034.电缆载流量选用的规定长期运行的电缆载流量选用一般取上表中数据的85％；环境温度：在空气中敷设40℃、埋地敷设25℃、电缆导体工作温度90℃；电缆埋地敷设时，土壤热阻系数g=1.0℃·m/W，但尚未考虑电缆长期运行时由于水份迁移而导致土壤热阻系数升高的现象；电缆埋地敷设时，电缆轴心与地面距离为70公分；多根电缆扁平形敷设，电缆的轴心距离S=2D，“D”是电缆的直径。5.高压电缆分类1kV及以下为低压电缆；1kV~10kV（不含10kV）为中压电缆；10kV~35kV为高压电缆；35kV以上为特高压电缆。特高压电缆是随着电缆技术的不断发展而出现的一种电力电缆，特高压电缆一般作为大型输电系统中的中枢纽带，属于技术含量较高的一种高压电缆，主要用于远距离的电力传输。目前技术成熟、性能稳定的最高电压等级为220kV。6.高压电缆的结构以阻燃型交联聚乙烯绝缘三相电力电缆为例，从内到外的组成部分是：三相导体，分相半导体层（内含半导体屏蔽、XLPE绝缘层、绝缘屏蔽层），分相铜带屏蔽层，阻燃PVC扇形填充条，高阻燃隔火层（系无纺带+XQT-3高阻燃涂胶玻璃布带），阻燃型交联聚乙烯内套，正反绞制的铠装钢带，阻燃型聚氯乙烯外护套。铠装高压电缆主要用于地埋，可以抵抗地面上高强度的压迫，同时可防止其他非暴力性外力损坏。7.高压电缆故障原因电缆是供电设备与用电设备之间的桥梁，起传输电能的作用，得到广泛应用，但故障也经常发生。简要的分析高压电...
