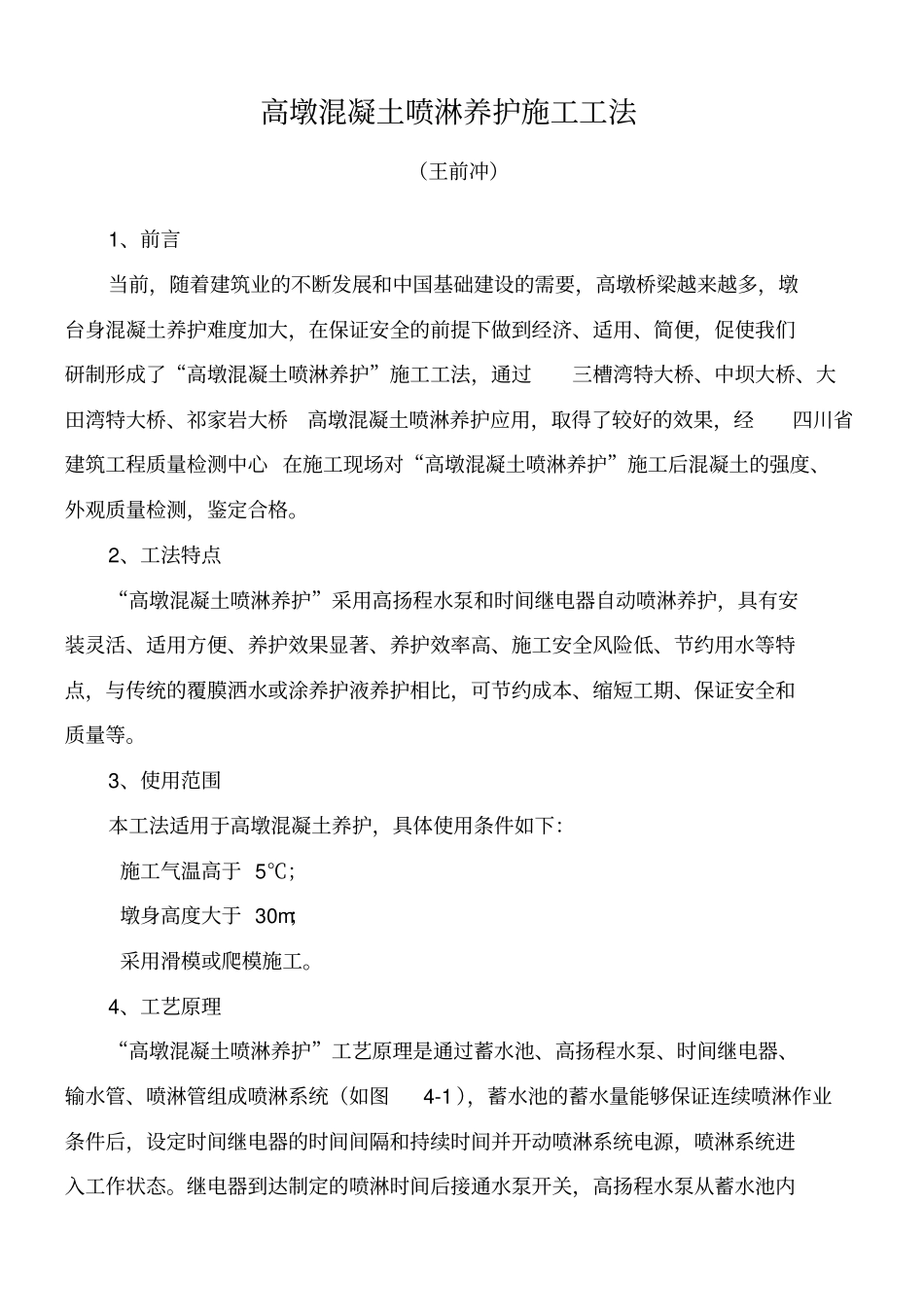

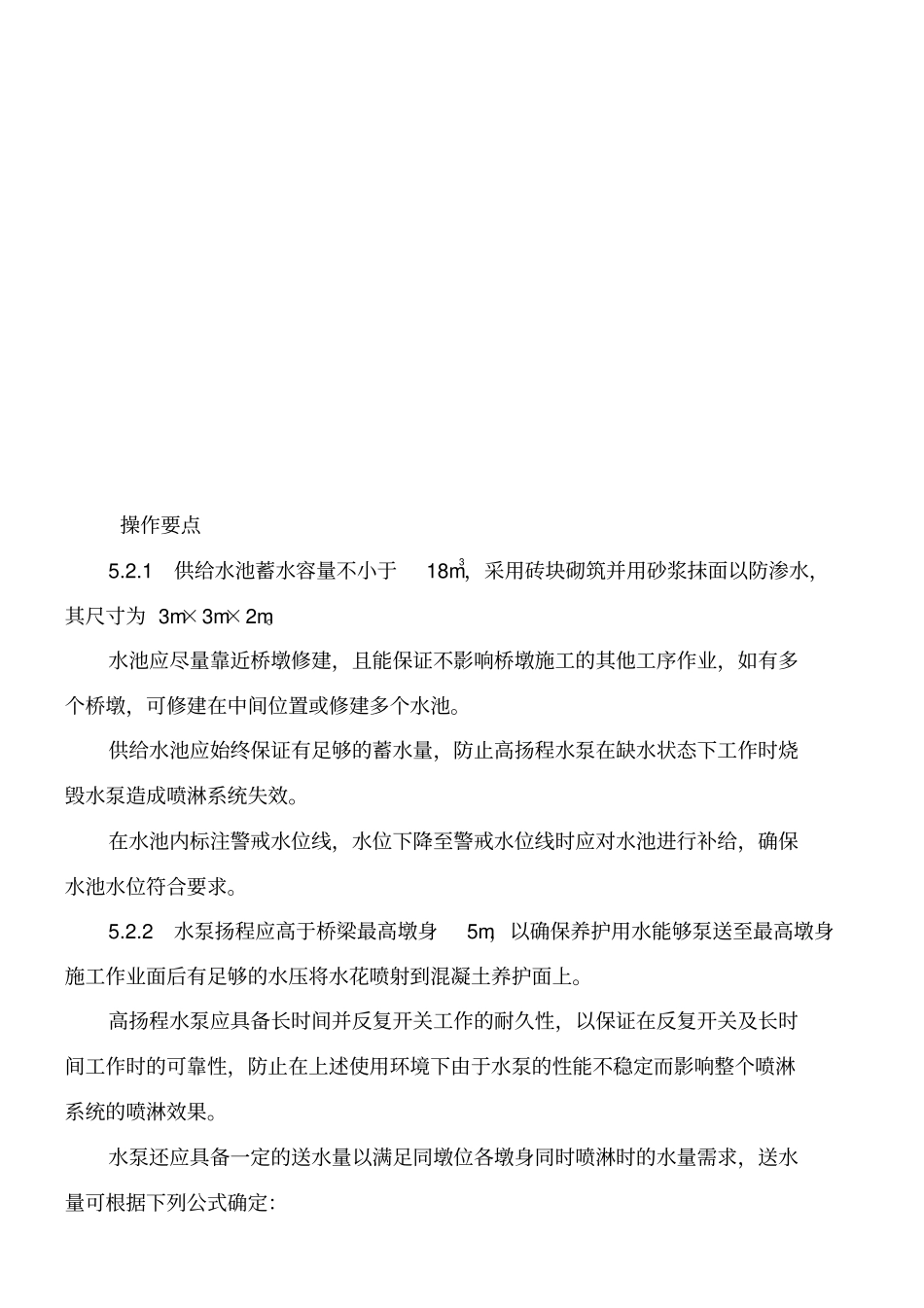

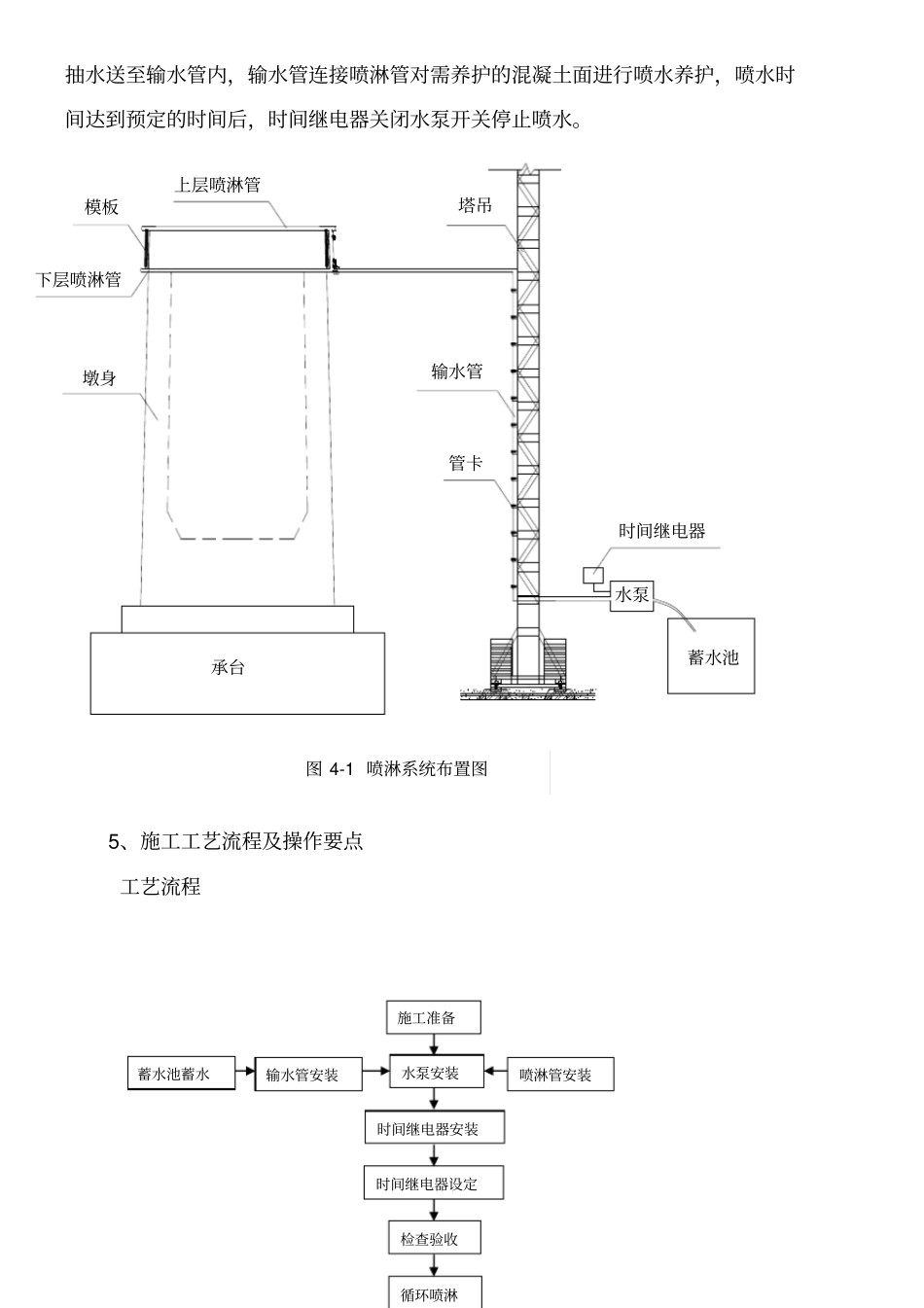

高墩混凝土喷淋养护施工工法（王前冲）1、前言当前，随着建筑业的不断发展和中国基础建设的需要，高墩桥梁越来越多，墩台身混凝土养护难度加大，在保证安全的前提下做到经济、适用、简便，促使我们研制形成了“高墩混凝土喷淋养护”施工工法，通过三槽湾特大桥、中坝大桥、大田湾特大桥、祁家岩大桥高墩混凝土喷淋养护应用，取得了较好的效果，经四川省建筑工程质量检测中心在施工现场对“高墩混凝土喷淋养护”施工后混凝土的强度、外观质量检测，鉴定合格。2、工法特点“高墩混凝土喷淋养护”采用高扬程水泵和时间继电器自动喷淋养护，具有安装灵活、适用方便、养护效果显著、养护效率高、施工安全风险低、节约用水等特点，与传统的覆膜洒水或涂养护液养护相比，可节约成本、缩短工期、保证安全和质量等。3、使用范围本工法适用于高墩混凝土养护，具体使用条件如下：施工气温高于5℃；墩身高度大于30m；采用滑模或爬模施工。4、工艺原理“高墩混凝土喷淋养护”工艺原理是通过蓄水池、高扬程水泵、时间继电器、输水管、喷淋管组成喷淋系统（如图4-1），蓄水池的蓄水量能够保证连续喷淋作业条件后，设定时间继电器的时间间隔和持续时间并开动喷淋系统电源，喷淋系统进入工作状态。继电器到达制定的喷淋时间后接通水泵开关，高扬程水泵从蓄水池内抽水送至输水管内，输水管连接喷淋管对需养护的混凝土面进行喷水养护，喷水时间达到预定的时间后，时间继电器关闭水泵开关停止喷水。5、施工工艺流程及操作要点工艺流程图4-1喷淋系统布置图时间继电器安装时间继电器设定循环喷淋检查验收水泵安装输水管安装喷淋管安装蓄水池蓄水施工准备蓄水池水泵模板上层喷淋管承台墩身下层喷淋管时间继电器输水管管卡塔吊操作要点5.2.1供给水池蓄水容量不小于18m3，采用砖块砌筑并用砂浆抹面以防渗水，其尺寸为3m×3m×2m。水池应尽量靠近桥墩修建，且能保证不影响桥墩施工的其他工序作业，如有多个桥墩，可修建在中间位置或修建多个水池。供给水池应始终保证有足够的蓄水量，防止高扬程水泵在缺水状态下工作时烧毁水泵造成喷淋系统失效。在水池内标注警戒水位线，水位下降至警戒水位线时应对水池进行补给，确保水池水位符合要求。5.2.2水泵扬程应高于桥梁最高墩身5m，以确保养护用水能够泵送至最高墩身施工作业面后有足够的水压将水花喷射到混凝土养护面上。高扬程水泵应具备长时间并反复开关工作的耐久性，以保证在反复开关及长时间工作时的可靠性，防止在上述使用环境下由于水泵的性能不稳定而影响整个喷淋系统的喷淋效果。水泵还应具备一定的送水量以满足同墩位各墩身同时喷淋时的水量需求，送水量可根据下列公式确定：S=（5.2.2-1）H=P/(ρg)（5.2.2-2）Q=[H/(SL)]1/2（5.2.2-3）V=4Q/（）（5.2.2-4）式中：S——管道摩阻；n——管内壁糙率;d——管内径，以m为单位；H——水头差，以m为单位；P——管道两端压强差;ρ——液体密度;g——重力加速度;Q——流量；H——管道两端水头差，以m为单位；L——管道长度，以m为单位；速V——管道流；Q——流量，以m3/s为单位；V——流速，以m/s为单位。5.2.3输水管采用5cm（根据表：管径、流速、流量对照表及表：流速推荐值表确定）钢管，连接水泵与喷淋管。输水管用管卡牢固固定在塔吊标准节上，升至墩顶后与喷淋管道连接。若墩身高度大于120m，墩身下部范围输水管应使用7cm钢管或根据现场实际情况采用适当管径钢管，使用较大管径的钢管长度应同过计算获得。管径/流速/流量对照表管径(DN)流量m3/hssssssssssssss20253240506580100125150200250300管径/流速/流量对照表管径(DN)流量m3/hssssssssssssss350400450500600表5.2.3-1管径(DN)流速推荐值m/s:20253240506580100125150200250300350400闭式系统开式系统表5.2.3-25.2.4喷淋管采用3cmPVC管制作，其上以10cm间距冲钻小孔用于喷水，其喷水孔应正对混凝土面，以防水压有损失的情况下，喷出水花不能喷射到混凝土养护面之上。喷淋管沿墩身一圈布设，并固定在模板下方。喷淋管在底层模板上安装时应调整其与混凝土面的距离，确保喷淋时水柱在混凝土面上能够散射开，并使相邻两喷水孔喷出水柱的散射范围能够相互重...
