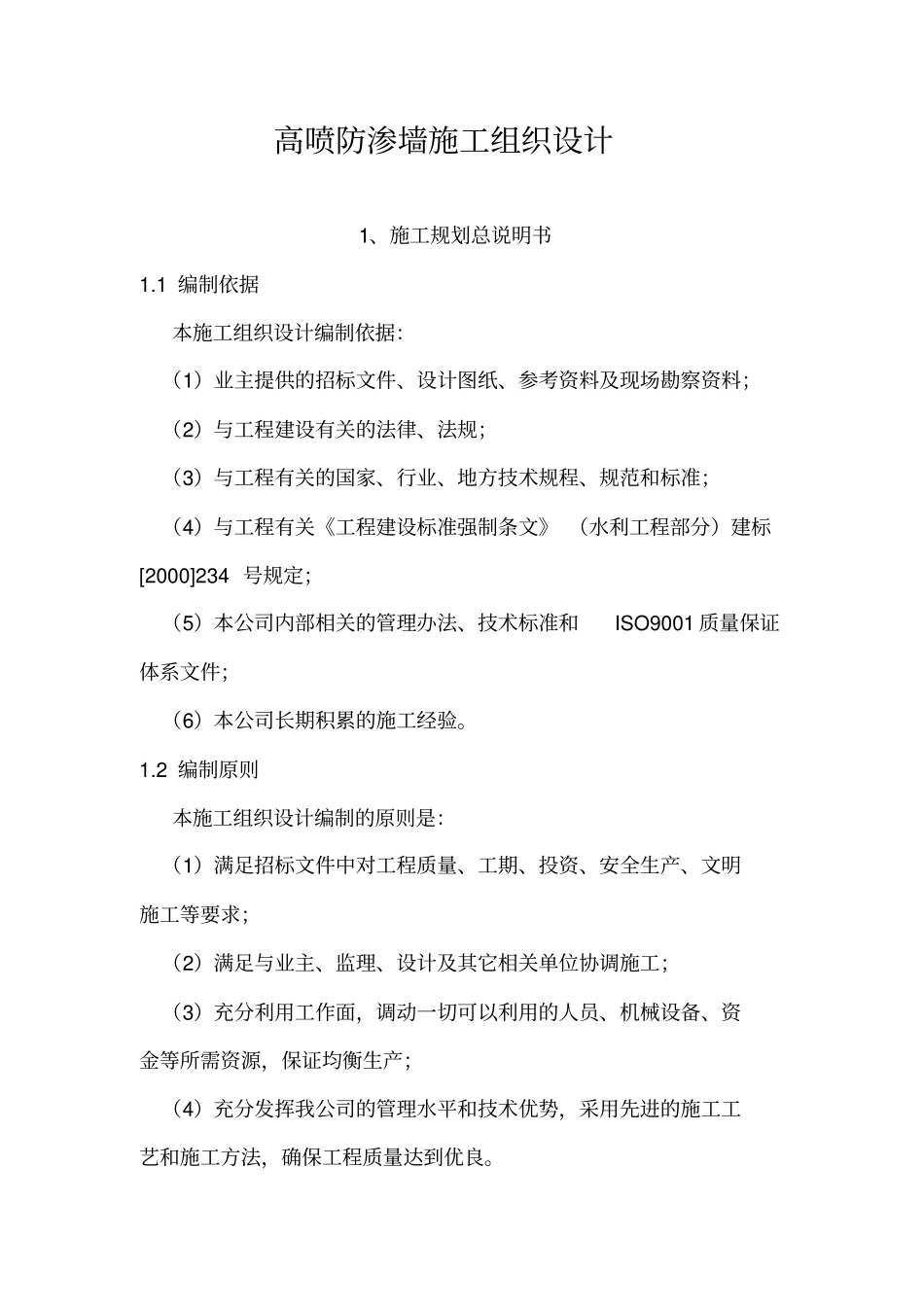

高喷防渗墙施工组织设计1、施工规划总说明书1.1编制依据本施工组织设计编制依据：（1）业主提供的招标文件、设计图纸、参考资料及现场勘察资料；（2）与工程建设有关的法律、法规；（3）与工程有关的国家、行业、地方技术规程、规范和标准；（4）与工程有关《工程建设标准强制条文》（水利工程部分）建标[2000]234号规定；（5）本公司内部相关的管理办法、技术标准和ISO9001质量保证体系文件；（6）本公司长期积累的施工经验。1.2编制原则本施工组织设计编制的原则是：（1）满足招标文件中对工程质量、工期、投资、安全生产、文明施工等要求；（2）满足与业主、监理、设计及其它相关单位协调施工；（3）充分利用工作面，调动一切可以利用的人员、机械设备、资金等所需资源，保证均衡生产；（4）充分发挥我公司的管理水平和技术优势，采用先进的施工工艺和施工方法，确保工程质量达到优良。1.3施工管理总目标我公司将全面响应招标文件的要求，按照“精心组织、科学管理、文明施工、质量一流”的指导方针，实现以下总目标：（1）工程质量目标：讲科学，重质量，确保单元工程质量达到一次交验合格率100%，分部工程优良率达到85%以上，单位工程质量优良。（2）工期目标：按照均衡生产的原则组织施工，确保防渗墙工程元月10日前完工。（3）安全生产、文明施工目标：不出现重大伤亡事故和机械责任事故，创安全、文明施工标准化工地。1.4工程概述×××闸位于东荆河堤右岸桩号×××处，为排灌两用闸，兼顾防洪效益。闸孔尺寸为3×3.5m，2孔，设计灌溉流量27m3/s，设计排水流量35m3/s。该闸建成于1963年，为钢筋砼拱涵结构。闸身总长133.1m，闸室段长12.1m，四节涵洞长均为12.0m。消力池段分两段，分别长12.5m。闸底板高程22.94m（以下除特别说明外，均为黄海高程），底板厚1.5m，检修平台高程30.34m，原启闭平台高程与堤顶同高，为37.44m。涵洞净宽3.0m，直墙高2.0m，墙厚0.8～1.2m，洞顶内半径1.5m，顶部厚度0.6m，洞顶高程27.04m。各沉降缝均采用铜片止水。闸门为平面钢闸门，启闭设备为250KN手、电两用螺杆式启闭机。1.5工程设计方案高喷墙体设计指标：墙厚不小于12-20cm，R28≥4Mpa，渗透破坏比降≥50，渗透系数标准取值i×10-7,墙体采用摆喷折线结构布置，孔距1.5~1.8m，摆角30°,夹角25°。墙体平面布置结构示意图见（图一）1.6工程质量标准施工过程中，严格按照ISO9001质量体系标准建立质量保证体系，在本标段施工中持续有效运行。确保工程质量达到国家技术规范标准优良等级。1.7主要施工条件1.8水文、气象：×××闸位于监利县北部东荆河右岸，距东荆河入口约63km。闸址位于江汉平原，属亚热带季风气候区，四季分明，雨量充沛，气候温和，光照充足。据监利县气象站资料，该站最大年降雨量2301.7mm，年最小年降雨量为756mm，多年平均降雨量为1225.8mm，最大日降雨量216mm。历年最高气温39.3℃，最低气温-13.2℃，年平均气温16.4℃。气温年际变化呈单峰型升降，2～8月气温逐渐上升，9～12月气温逐渐下降，最低气温出现在1月，最高气温出现在图一摆喷施工墙体平面布置示意图（单位：m）Ⅰ序孔，先施工Ⅱ序孔，后施工防渗墙轴线摆动轴线1.5~1.81.5~1.81.5~1.8一般摆动角度为30°转弯接头处摆角60°,孔径11cm.7～8月。年日照时数1966h，无霜期285d，多年平均蒸发量为1288mm。汛期最大风速为10.89m/s。1.9工程所在地场地、交通、材料和水电条件：该闸位于监利县境内的东荆河右堤上，对外交通以公路运输为主，水路运输为辅。陆路交通闸址至新沟镇2km，新沟镇至监利县城约36km，至潜江市约34km。水路运输通过东荆河上可在泽口入汉江，下可在新滩口入长江。对外交通比较便利。工程所需材料主要为水泥等。水泥一般可采用可选择华新牌水泥，其它材料可就近从潜江、监利、荆州、武汉等地购买。施工、生活用电可联系利用当地电网，为保证施工用电，考虑自备发电机组。生活用水可利用闸管站内已有的专门供水设施，施工用水取自东荆河水，水质较好，并考虑施工区内自建临时水塔，以满足工程用水的要求。2、施工总体布置2.1施工总平面布置原则依据现场考察情况，确定施工场地总平面布置原则如下：...
