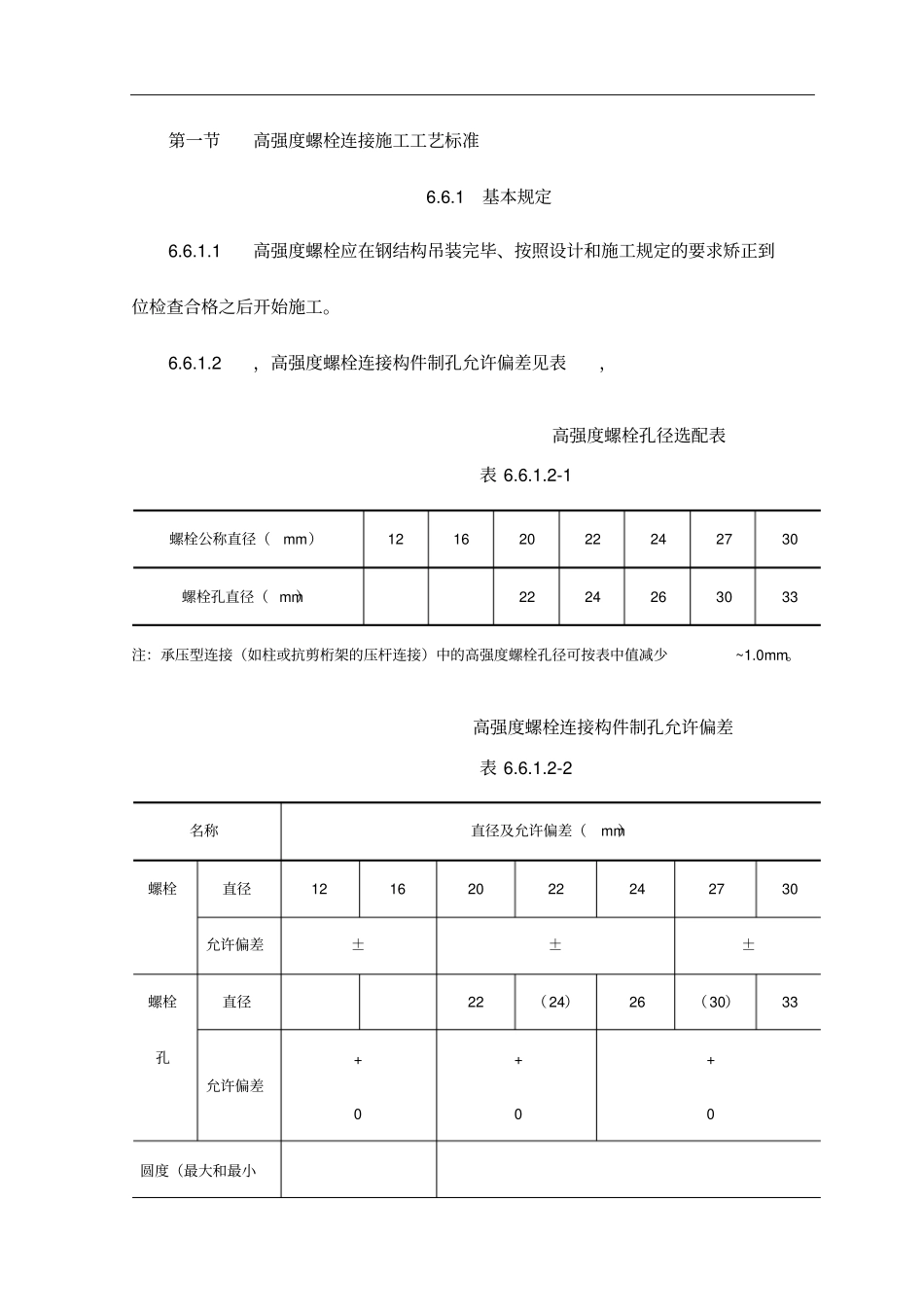

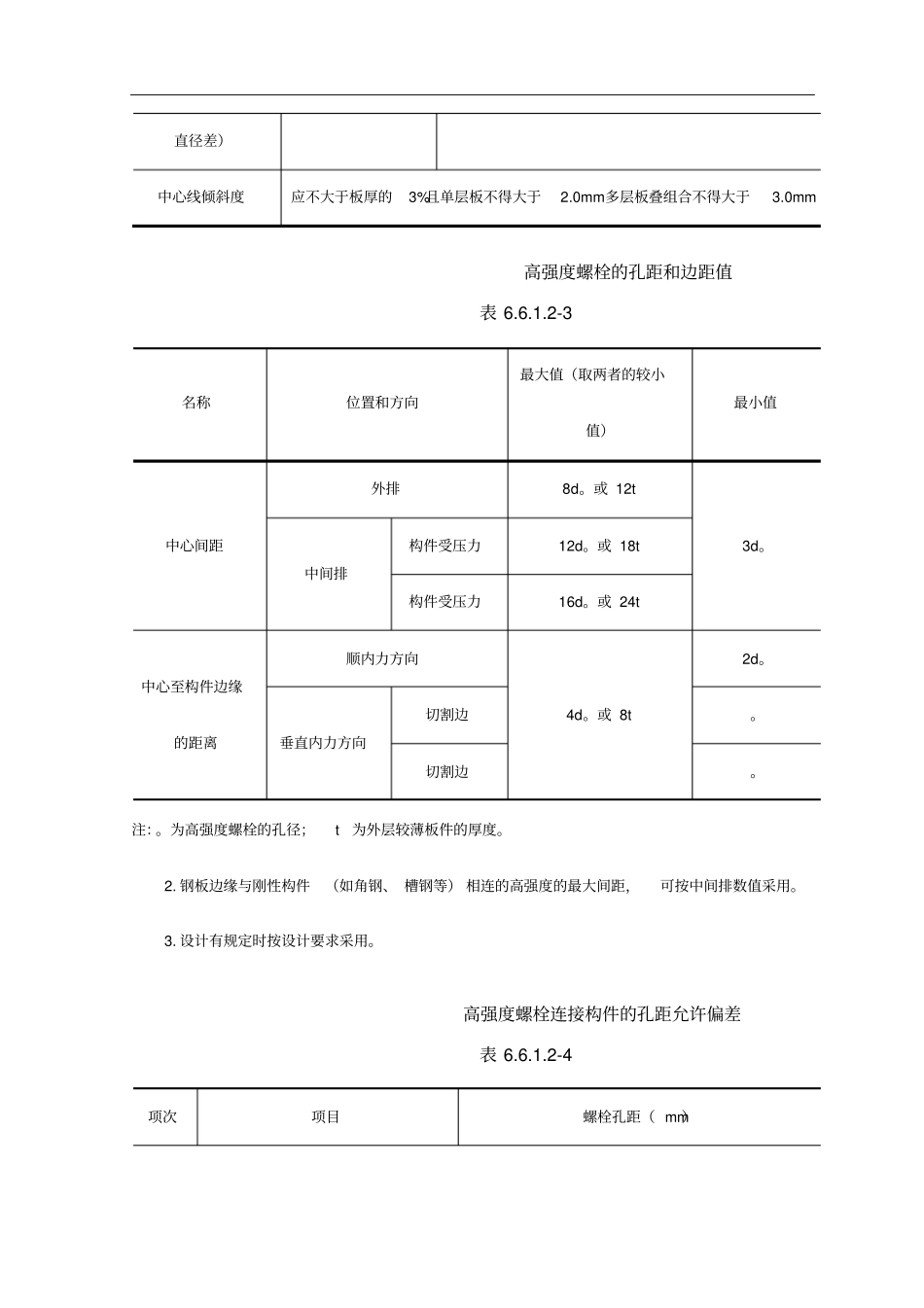

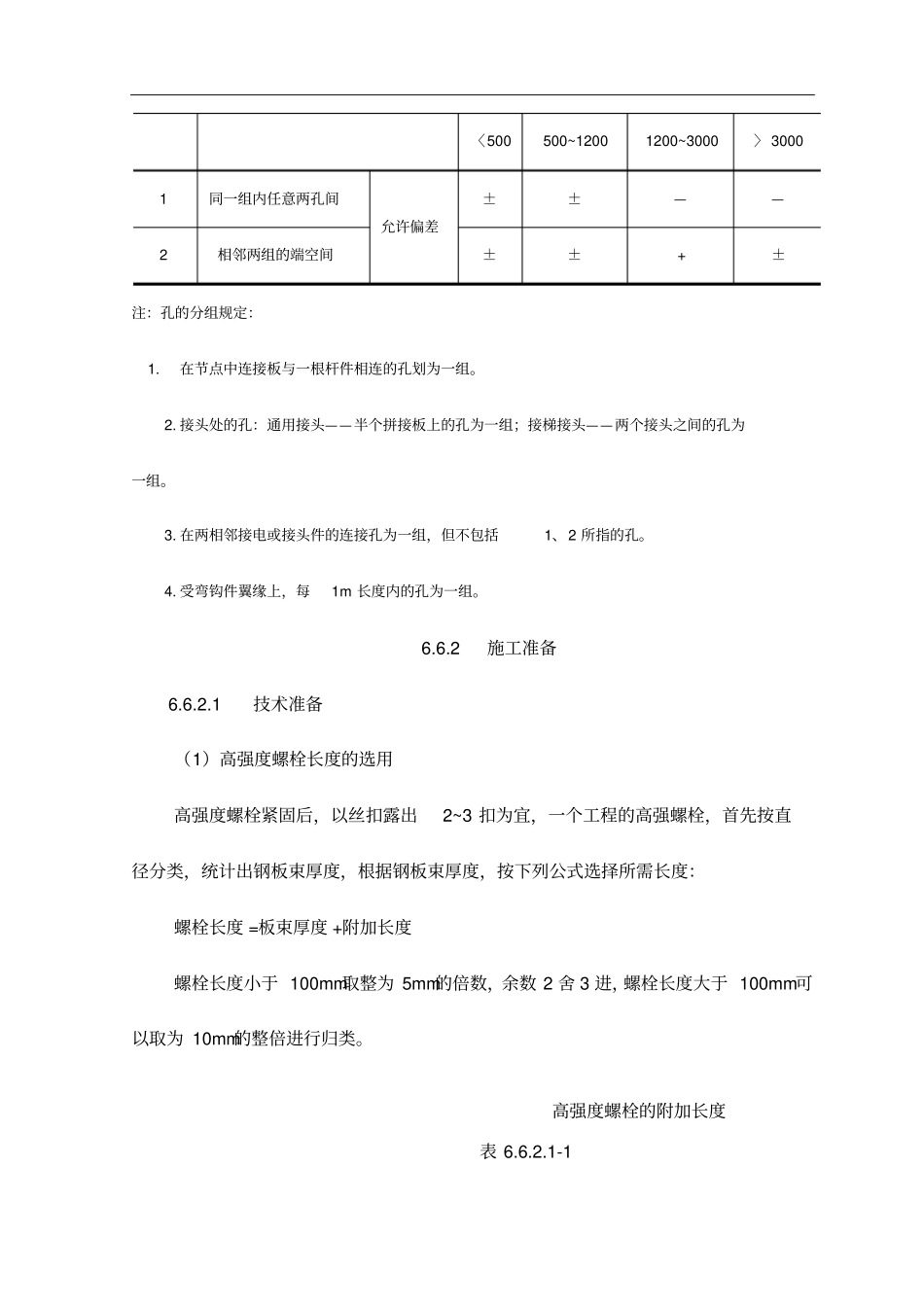

第一节高强度螺栓连接施工工艺标准6.6.1基本规定6.6.1.1高强度螺栓应在钢结构吊装完毕、按照设计和施工规定的要求矫正到位检查合格之后开始施工。6.6.1.2，高强度螺栓连接构件制孔允许偏差见表，高强度螺栓孔径选配表表6.6.1.2-1螺栓公称直径（mm）12162022242730螺栓孔直径（mm）2224263033注：承压型连接（如柱或抗剪桁架的压杆连接）中的高强度螺栓孔径可按表中值减少~1.0mm。高强度螺栓连接构件制孔允许偏差表6.6.1.2-2名称直径及允许偏差（mm）螺栓直径12162022242730允许偏差±±±螺栓孔直径22（24）26（30）33允许偏差+0+0+0圆度（最大和最小直径差）中心线倾斜度应不大于板厚的3%且单层板不得大于2.0mm多层板叠组合不得大于3.0mm高强度螺栓的孔距和边距值表6.6.1.2-3名称位置和方向最大值（取两者的较小值）最小值中心间距外排8d。或12t3d。中间排构件受压力12d。或18t构件受压力16d。或24t中心至构件边缘的距离顺内力方向4d。或8t2d。垂直内力方向切割边。切割边。注：。为高强度螺栓的孔径；t为外层较薄板件的厚度。2.钢板边缘与刚性构件（如角钢、槽钢等）相连的高强度的最大间距，可按中间排数值采用。3.设计有规定时按设计要求采用。高强度螺栓连接构件的孔距允许偏差表6.6.1.2-4项次项目螺栓孔距（mm）〈500500~12001200~3000〉30001同一组内任意两孔间允许偏差±±——2相邻两组的端空间±±+±注：孔的分组规定：1.在节点中连接板与一根杆件相连的孔划为一组。2.接头处的孔：通用接头——半个拼接板上的孔为一组；接梯接头——两个接头之间的孔为一组。3.在两相邻接电或接头件的连接孔为一组，但不包括1、2所指的孔。4.受弯钩件翼缘上，每1m长度内的孔为一组。6.6.2施工准备6.6.2.1技术准备（1）高强度螺栓长度的选用高强度螺栓紧固后，以丝扣露出2~3扣为宜，一个工程的高强螺栓，首先按直径分类，统计出钢板束厚度，根据钢板束厚度，按下列公式选择所需长度：螺栓长度=板束厚度+附加长度螺栓长度小于100mm取整为5mm的倍数，余数2舍3进，螺栓长度大于100mm可以取为10mm的整倍进行归类。高强度螺栓的附加长度表6.6.2.1-1螺栓直径（mm）12162022242730大六角高强度螺栓（mm）25303540455055扭剪型高强度螺栓（mm）25303540（2）施工轴力与终拧力矩的换算表6.6.1国产大六角头高强度螺栓施工轴力（单位：kN）表6.6.2.1-2螺栓的性能等级螺栓轴力螺栓直径（mm）设计轴力施工轴力设计轴力施工轴力M1245505560M167075100110M20110120155170M22135150190210M24155170225250M27205225290320M30250275355390进口（日本）高强度螺栓的轴力（单位：Kn）表6.6.2.1-3螺栓等级螺栓直径F8tF10tF11t设计轴力施工轴力设计轴力施工轴力设计轴力施工轴力M16M20M22M24对于大六角高强度螺栓，施工时必须把施工轴力换算为施工扭矩作为施工控制参数。大六角头高强度螺栓施工扭矩可由下式确定：Tc=K·Pc·d式中Tc——施工扭矩，N·m；K——高强度螺栓连接副的扭矩系数平均值，该值由复验测得的合格的平均扭矩系数代入；Pc——高强度螺栓施工预拉力，KN；d——高强度螺栓螺杆直径，mm。（3）高强度螺栓安装前的试验高强度螺栓使用前，应按《钢结构工程施工质量验收规范》GB50205的有关规定对高强度螺栓及连接件至少进行以下几项检验：1）高强度螺栓连接副扭矩系数试验大六角头高强度螺栓，施工前按每3000套螺栓为一批（不足3000套的按一批计），复验扭矩系数，每批复验8套。其平均值应为～，标准偏差小于或等于。扭矩系数的试验方法如下：将螺栓穿入轴力计，在测出螺栓预拉力P的同时，应测定出加于螺母上的施拧扭矩值T，并应按下式计算扭矩系数KK=dPT?式中T——施工扭矩，N·m；d——高强度螺栓的公称直径，mm；P——螺栓预拉力，KN。进行连接副扭矩系数试验时螺栓预拉力值应符合表6.6.2.1-4的规定。螺栓预拉力值范围表6.6.2.1-4螺栓规格（mm）M16M20M22M24M27M30预拉力值P93～113142～177175～215206～250265～324325～39062～78100～120125～150140～170185～225230～275扭剪型高强度螺栓副当采用扭矩法施工时，其扭矩系数亦按上述规定确定。2）紧固轴力试验：扭剪型高强度螺栓施工前，按每...
