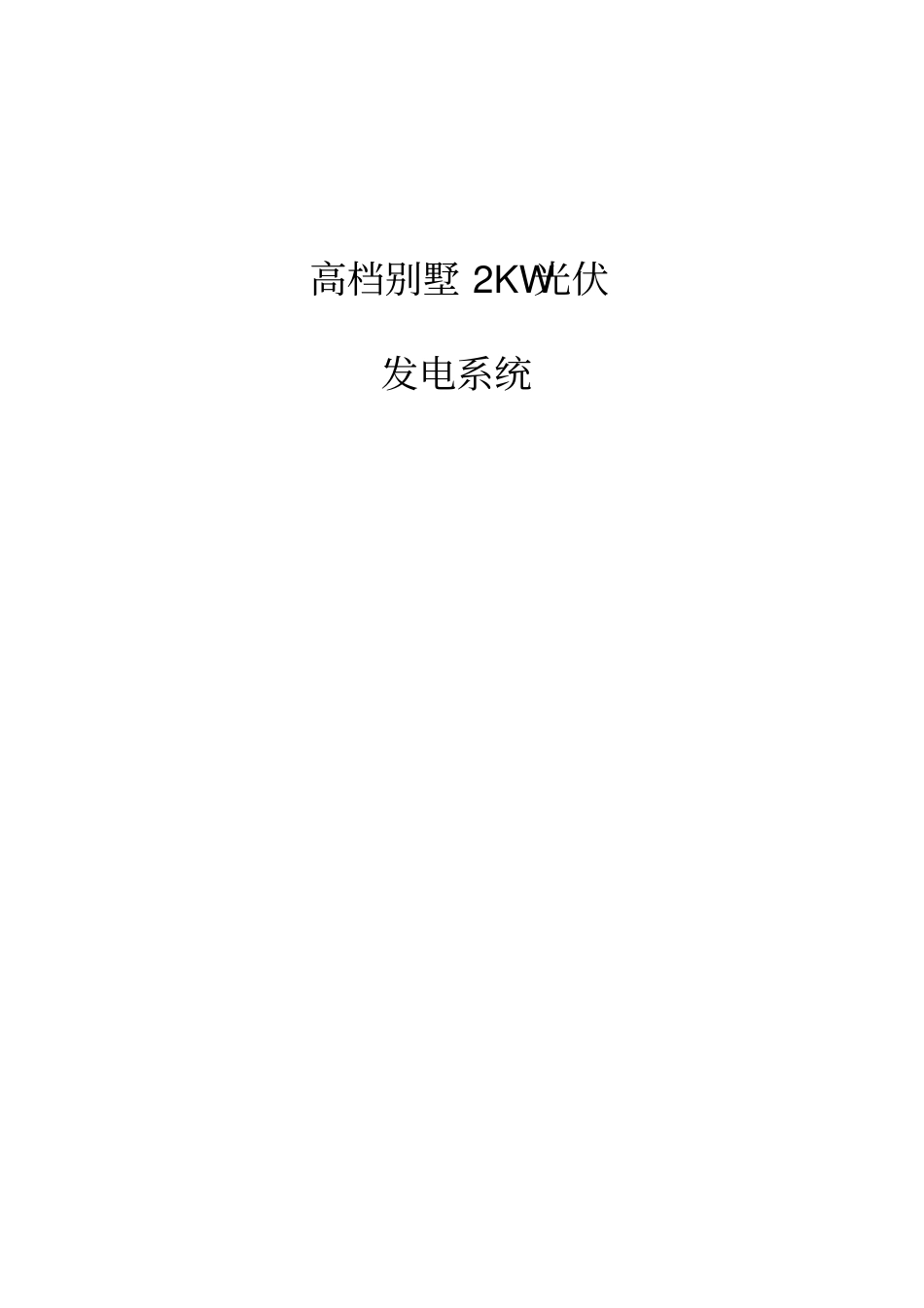

高档别墅2KW光伏方案VIP免费

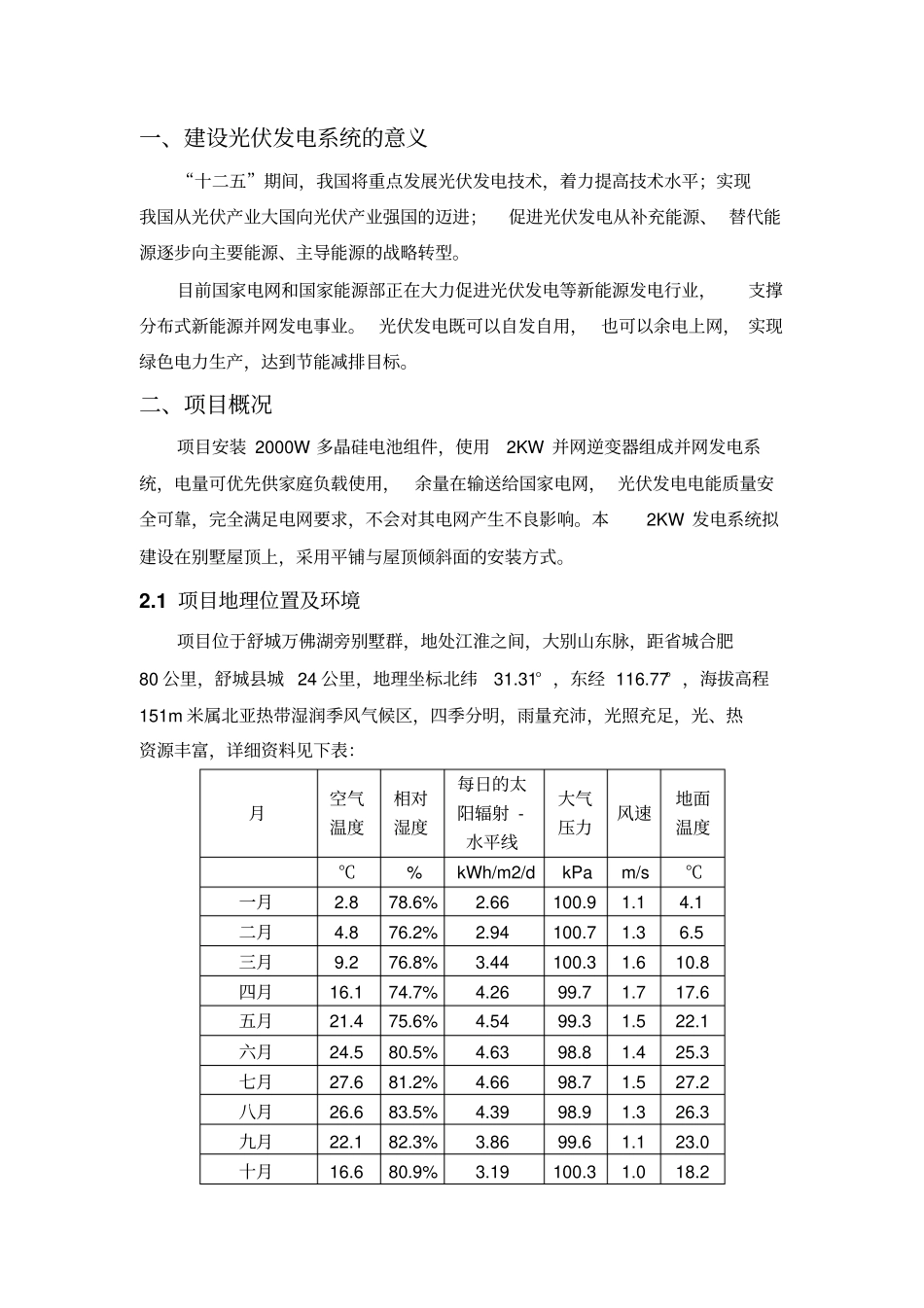

高档别墅2KW光伏发电系统一、建设光伏发电系统的意义“十二五”期间，我国将重点发展光伏发电技术，着力提高技术水平；实现我国从光伏产业大国向光伏产业强国的迈进；促进光伏发电从补充能源、替代能源逐步向主要能源、主导能源的战略转型。目前国家电网和国家能源部正在大力促进光伏发电等新能源发电行业，支撑分布式新能源并网发电事业。光伏发电既可以自发自用，也可以余电上网，实现绿色电力生产，达到节能减排目标。二、项目概况项目安装2000W多晶硅电池组件，使用2KW并网逆变器组成并网发电系统，电量可优先供家庭负载使用，余量在输送给国家电网，光伏发电电能质量安全可靠，完全满足电网要求，不会对其电网产生不良影响。本2KW发电系统拟建设在别墅屋顶上，采用平铺与屋顶倾斜面的安装方式。2.1项目地理位置及环境项目位于舒城万佛湖旁别墅群，地处江淮之间，大别山东脉，距省城合肥80公里，舒城县城24公里，地理坐标北纬31.31°，东经116.77°，海拔高程151m米属北亚热带湿润季风气候区，四季分明，雨量充沛，光照充足，光、热资源丰富，详细资料见下表：月空气温度相对湿度每日的太阳辐射-水平线大气压力风速地面温度℃%kWh/m2/dkPam/s℃一月2.878.6%2.66100.91.14.1二月4.876.2%2.94100.71.36.5三月9.276.8%3.44100.31.610.8四月16.174.7%4.2699.71.717.6五月21.475.6%4.5499.31.522.1六月24.580.5%4.6398.81.425.3七月27.681.2%4.6698.71.527.2八月26.683.5%4.3998.91.326.3九月22.182.3%3.8699.61.123.0十月16.680.9%3.19100.31.018.2十一月10.278.6%2.91100.71.012.0十二月4.876.7%2.56101.01.16.2年平均数15.678.8%3.6799.91.316.6测量于（m）10.00.0表1-1全年的地理气候信息（来源于NASA气象资料）2.2供电技术条件工作电压：单相AC220V/50Hz发电类型：太阳能光伏并网发电，自发自用余量上网阵列容量：2000W逆变器额定功率：2000W2.3太阳能安装区域选择组件铺设于屋顶倾斜面上，朝向为正南或南偏东西方，具体安装角度根据别墅屋顶而定，其中两套别墅如下。图2-1别墅样图（1）图2-2别墅样图（2）三、光伏并网发电系统设计3.1系统原理系统采用太阳能组件型号为JAP6(BK)60-250/3BB（250W），共8块，配置一台2000W光伏并网逆变器，以及配电箱（含计量）和通讯模块（可选配），系统总容量为2000W。太阳能组件发出的直流电经过逆变器，逆变成交流电，再经过配电箱后直接并入用户侧220V低压电网。配电箱内置断路器、防雷器以及双向电能计量表，发电系统产生的电优先供给负载使用，多余电量通过双向电能计量表后送入电网，产生卖电收益。图3-1家庭光伏发电示意图图3-2系统电气连接图3.2设计方案3.2.1组件安装方式本项目别墅屋顶为倾斜面屋顶，按照屋顶倾角平铺方式安装。即将太阳能板平行安装于斜屋顶上，采用铝合金挤压导轨，斜装卡件，卡块和各种各样的屋顶挂钩能够被高度预装从而使安装简便快捷，节省人力成本和安装时间。定制的长度可以消除现场焊接和切割的必要，所有的结构零件均为高强度不锈钢和阳极氧化铝合金从而保证了安装地点的高防腐性，结构强度及美观性。图3-3安装方式图图3-4安装效果图3.2.2光伏阵列布置根据别墅屋顶倾斜度安装组件，以B型别墅为例，其朝南屋顶倾斜度为27°，组件长度1.65m，宽0.99m，俯视水平投影长度为1.47m，宽0.99m，4块组件并排摆放，前后2排，共8块组件，组件间距10mm，总投影占地面积=3.99x2.95=11.77m2,根据别墅屋顶的面积，结合所选太阳能电池组件型号的尺寸，作了以下排布：图3-5组件屋顶铺设图2.2.3电站功率分布设计在屋顶可安装区域内，采用平铺固定安装方式。太阳能电池型号为JAP6(BK)60-250/3BB，共8块，总容量为2KW。太阳能组件采用8串的方式接入一台2KW并网逆变器，逆变器输出通过低压配电箱直接并入用户所在低压用电网。3.2.4主要设备选型（1）组件本项目拟采用晶澳太阳能产品中的主流型号：功率250W多晶硅电池组件。该组件的性能参数如下表所示：表3-1晶澳太阳能250W多晶硅电池组件性能参数型号JAP6(BK)60-250/3BB最大功率，Pmax250W开路电压，Voc37.54V最佳工作电压，Vmp29.98V短路电流，Isc8.84A最佳工作电流，Imp8.34A...
