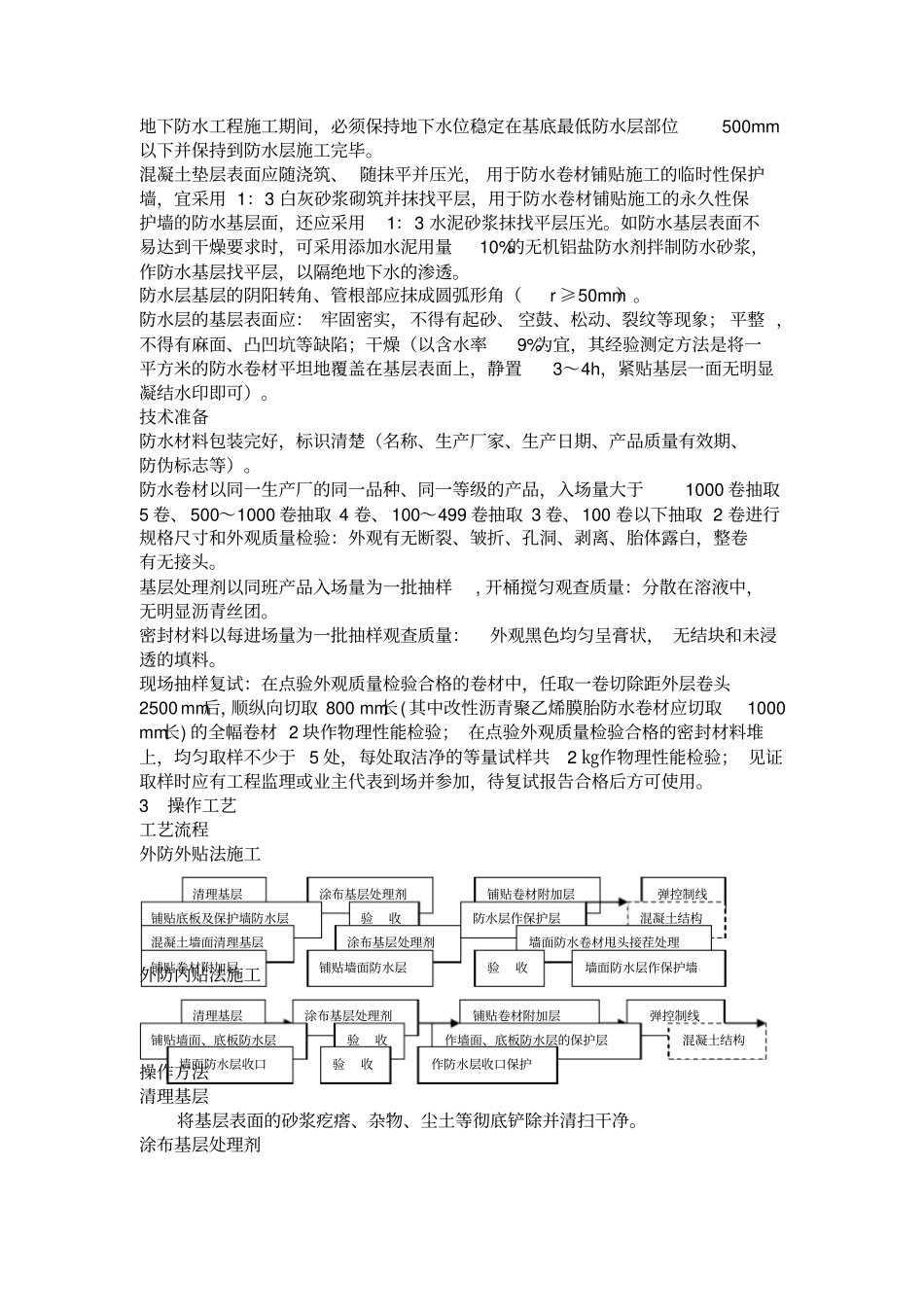

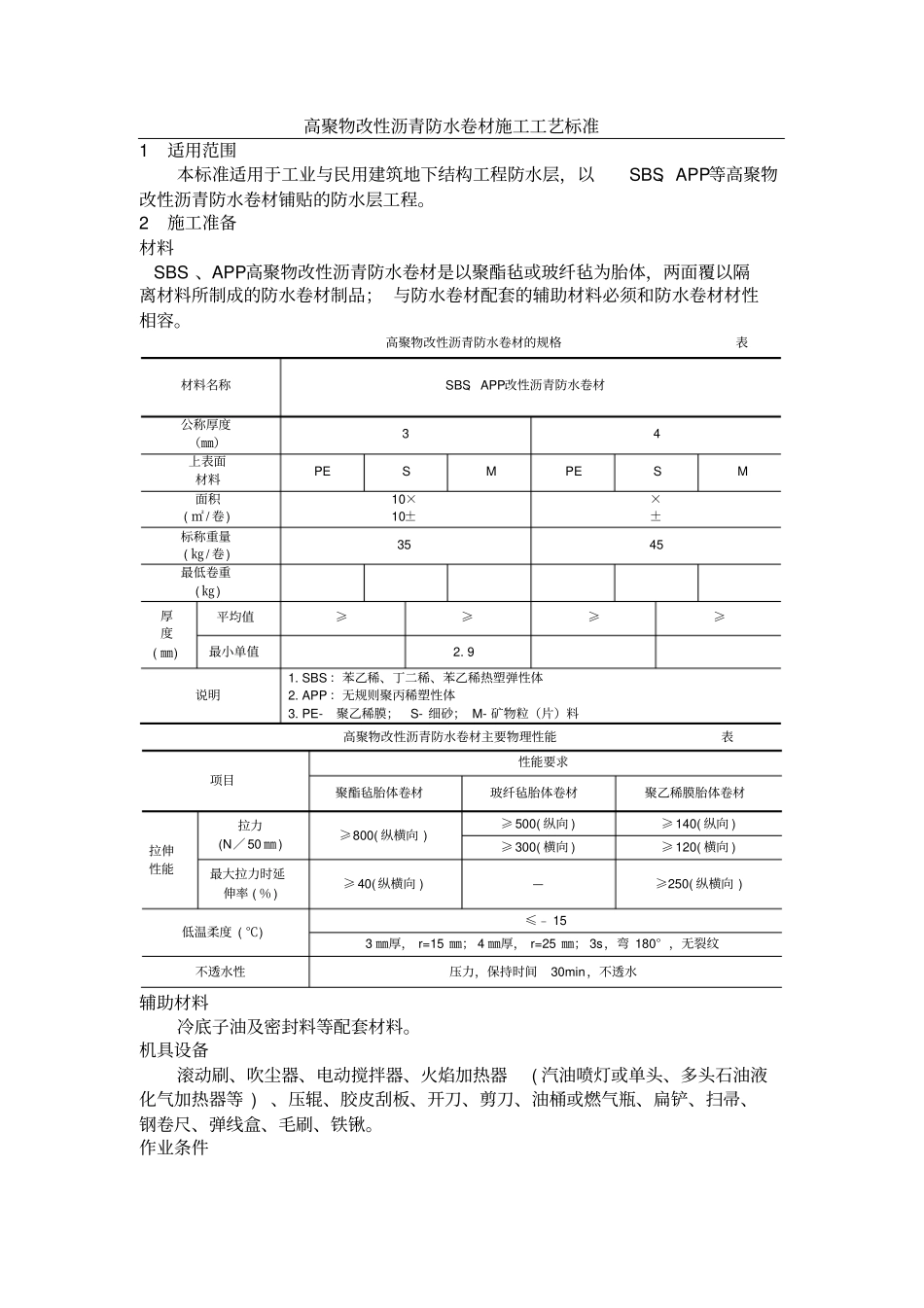

高聚物改性沥青防水卷材施工工艺标准1适用范围本标准适用于工业与民用建筑地下结构工程防水层,以SBS、APP等高聚物改性沥青防水卷材铺贴的防水层工程。2施工准备材料SBS、APP高聚物改性沥青防水卷材是以聚酯毡或玻纤毡为胎体,两面覆以隔离材料所制成的防水卷材制品;与防水卷材配套的辅助材料必须和防水卷材材性相容。高聚物改性沥青防水卷材的规格表材料名称SBS、APP改性沥青防水卷材公称厚度(㎜)34上表面材料PESMPESM面积(㎡/卷)10×10±×±标称重量(㎏/卷)3545最低卷重(㎏)厚度(㎜)平均值≥≥≥≥最小单值2.9说明1.SBS:苯乙稀、丁二稀、苯乙稀热塑弹性体2.APP:无规则聚丙稀塑性体3.PE-聚乙稀膜;S-细砂;M-矿物粒(片)料高聚物改性沥青防水卷材主要物理性能表项目性能要求聚酯毡胎体卷材玻纤毡胎体卷材聚乙稀膜胎体卷材拉伸性能拉力(N/50㎜)≥800(纵横向)≥500(纵向)≥140(纵向)≥300(横向)≥120(横向)最大拉力时延伸率(%)≥40(纵横向)—≥250(纵横向)低温柔度(℃)≤﹣153㎜厚,r=15㎜;4㎜厚,r=25㎜;3s,弯180°,无裂纹不透水性压力,保持时间30min,不透水辅助材料冷底子油及密封料等配套材料。机具设备滚动刷、吹尘器、电动搅拌器、火焰加热器(汽油喷灯或单头、多头石油液化气加热器等)、压辊、胶皮刮板、开刀、剪刀、油桶或燃气瓶、扁铲、扫帚、钢卷尺、弹线盒、毛刷、铁锹。作业条件地下防水工程施工期间,必须保持地下水位稳定在基底最低防水层部位500mm以下并保持到防水层施工完毕。混凝土垫层表面应随浇筑、随抹平并压光,用于防水卷材铺贴施工的临时性保护墙,宜采用1:3白灰砂浆砌筑并抹找平层,用于防水卷材铺贴施工的永久性保护墙的防水基层面,还应采用1:3水泥砂浆抹找平层压光。如防水基层表面不易达到干燥要求时,可采用添加水泥用量10%的无机铝盐防水剂拌制防水砂浆,作防水基层找平层,以隔绝地下水的渗透。防水层基层的阴阳转角、管根部应抹成圆弧形角(r≥50mm)。防水层的基层表面应:牢固密实,不得有起砂、空鼓、松动、裂纹等现象;平整,不得有麻面、凸凹坑等缺陷;干燥(以含水率9%为宜,其经验测定方法是将一平方米的防水卷材平坦地覆盖在基层表面上,静置3~4h,紧贴基层一面无明显凝结水印即可)。技术准备防水材料包装完好,标识清楚(名称、生产厂家、生产日期、产品质量有效期、防伪标志等)。防水卷材以同一生产厂的同一品种、同一等级的产品,入场量大于1000卷抽取5卷、500~1000卷抽取4卷、100~499卷抽取3卷、100卷以下抽取2卷进行规格尺寸和外观质量检验:外观有无断裂、皱折、孔洞、剥离、胎体露白,整卷有无接头。基层处理剂以同班产品入场量为一批抽样,开桶搅匀观查质量:分散在溶液中,无明显沥青丝团。密封材料以每进场量为一批抽样观查质量:外观黑色均匀呈膏状,无结块和未浸透的填料。现场抽样复试:在点验外观质量检验合格的卷材中,任取一卷切除距外层卷头2500mm后,顺纵向切取800mm长(其中改性沥青聚乙烯膜胎防水卷材应切取1000mm长)的全幅卷材2块作物理性能检验;在点验外观质量检验合格的密封材料堆上,均匀取样不少于5处,每处取洁净的等量试样共2㎏作物理性能检验;见证取样时应有工程监理或业主代表到场并参加,待复试报告合格后方可使用。3操作工艺工艺流程外防外贴法施工外防内贴法施工操作方法清理基层将基层表面的砂浆疙瘩、杂物、尘土等彻底铲除并清扫干净。涂布基层处理剂清理基层涂布基层处理剂铺贴卷材附加层弹控制线铺贴底板及保护墙防水层验收防水层作保护层混凝土结构混凝土墙面清理基层涂布基层处理剂墙面防水卷材甩头接茬处理铺贴卷材附加层铺贴墙面防水层验收墙面防水层作保护墙清理基层涂布基层处理剂铺贴卷材附加层弹控制线铺贴墙面、底板防水层验收作墙面、底板防水层的保护层混凝土结构墙面防水层收口验收作防水层收口保护将配套的基层处理剂开桶后用搅拌器搅伴均匀,再用滚刷或刮板均匀涂布在基层表面上,不易滚刷、刮涂的部位可用油刷补齐,要求基层表面的基层处理剂不露底,待晾干8h后并以指触不粘后方可铺贴防水卷材。铺贴防水卷材附加层在大面防水卷材铺贴前,防水基层面上所有的阴阳...
