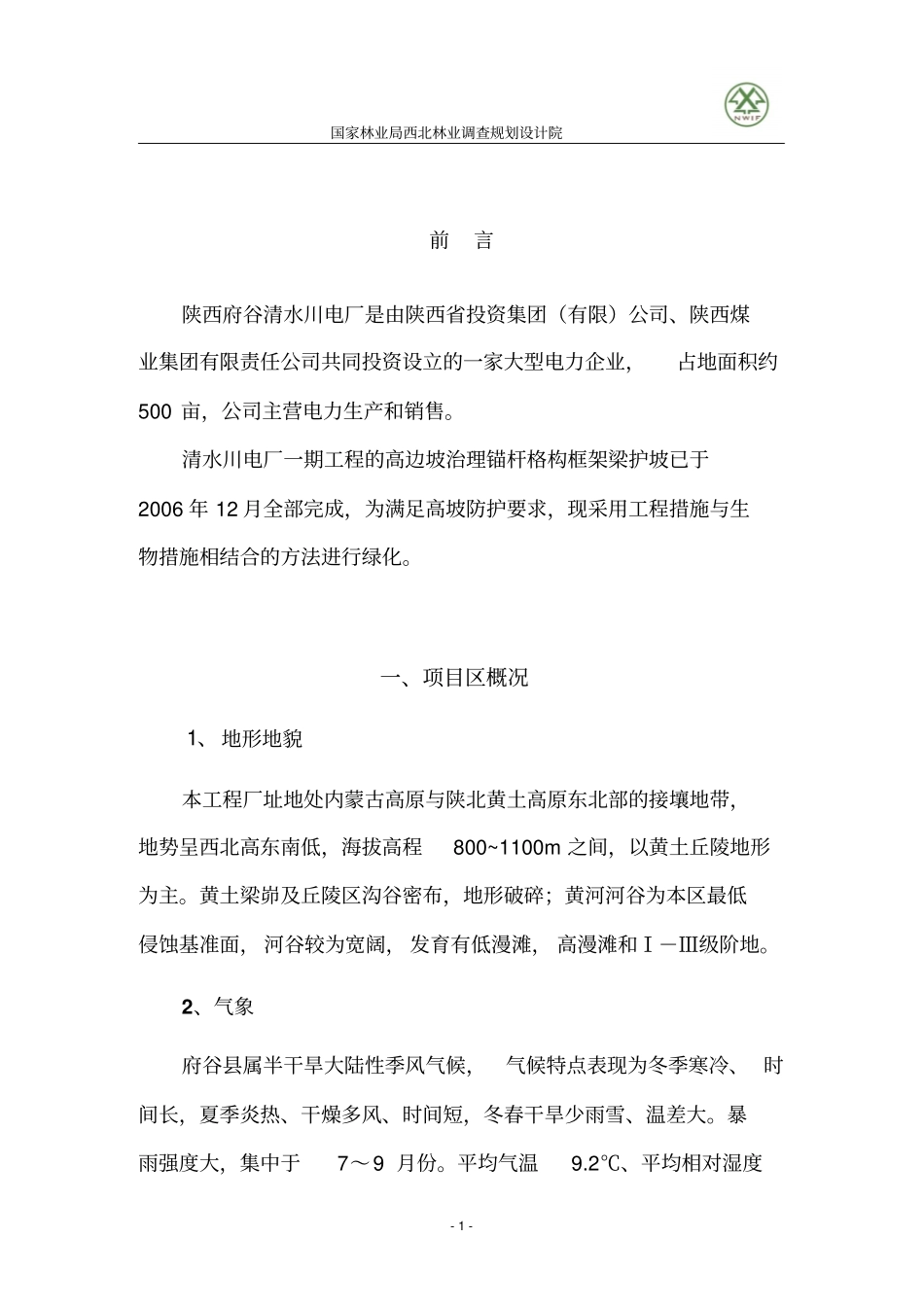

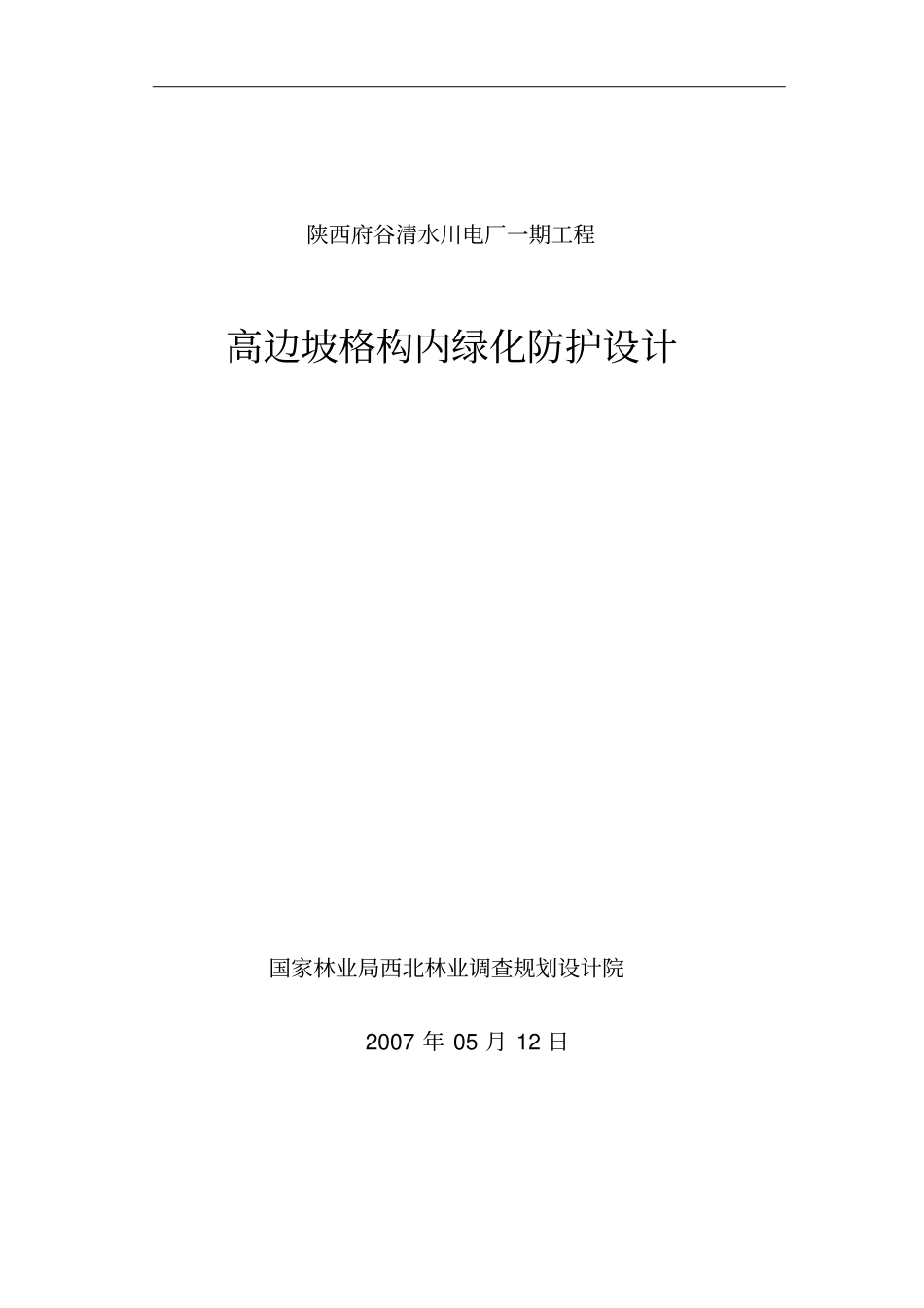

陕西府谷清水川电厂一期工程高边坡格构内绿化防护设计国家林业局西北林业调查规划设计院2007年05月12日国家林业局西北林业调查规划设计院-1-前言陕西府谷清水川电厂是由陕西省投资集团（有限）公司、陕西煤业集团有限责任公司共同投资设立的一家大型电力企业，占地面积约500亩，公司主营电力生产和销售。清水川电厂一期工程的高边坡治理锚杆格构框架梁护坡已于2006年12月全部完成，为满足高坡防护要求，现采用工程措施与生物措施相结合的方法进行绿化。一、项目区概况1、地形地貌本工程厂址地处内蒙古高原与陕北黄土高原东北部的接壤地带，地势呈西北高东南低，海拔高程800~1100m之间，以黄土丘陵地形为主。黄土梁峁及丘陵区沟谷密布，地形破碎；黄河河谷为本区最低侵蚀基准面，河谷较为宽阔，发育有低漫滩，高漫滩和Ⅰ－Ⅲ级阶地。2、气象府谷县属半干旱大陆性季风气候，气候特点表现为冬季寒冷、时间长，夏季炎热、干燥多风、时间短，冬春干旱少雨雪、温差大。暴雨强度大，集中于7～9月份。平均气温9.2℃、平均相对湿度国家林业局西北林业调查规划设计院-2-51%、平均最高气温15.1℃、平均最低气温3.9℃、极端最高气温38.9℃、极端最低气温-24.3℃、年平均降水量432.4mm、一日最大降水量181.8mm、平均气压905.3hPa、平均风速2.5m/s、最大积雪深度130mm、最大冻土深度1420mm。3、地震项目区内地震基本烈度6度、地震动峰值加速度0.05g、地震动反应谱特征周期0.45s4、生态环境厂区周边地形地貌复杂，气候干燥，降水量少而集中，土地含水率低，地表疏松，植被稀少，从而使水土流失加剧，生态环境十分恶劣。厂址地区年降水为432mm，蒸发量是降水量的5.5倍，并且降水多集中于6～9月，因而几乎每年均存在程度不同的干旱,土壤以风沙土和红土为主，土壤有机质及养分含量较低，土壤瘠薄。植被组成成分简单，群落覆盖度低，系统稳定性差，调节能力微弱。5、边坡土质情况Ⅰ区：位于厂区西侧，边坡开挖量较小，坡体高度较低，宏观稳定性状况较好，土质以泥岩为主，局部加砂岩、砂质泥岩为主。Ⅲ区：位于厂区西北侧的F4断层切割区，受断层的影响，该区岩体结构破碎，并且坡体开挖量方量大，坡高较大，坡顶黄土覆盖层国家林业局西北林业调查规划设计院-3-内发育有数条拉裂缝，因此稳定性较差。Ⅴ区：位于厂区东侧，该区边坡较高，开挖方量较大，并且坡顶部位发育有一层厚达20余米的黄土层，坡脚部位出露有厚达1～2米的河流相砂层，该区稳定性也相对较差。边坡中上部由上到下依次为黄土、粉土、细中砂。Ⅰ区边坡部分为天然边坡，西南部为人工边坡，边坡整体倾角30°左右；Ⅲ、Ⅴ区的高边坡走向主要是南向坡，坡面为7级（Ⅲ区）和6级（Ⅴ区），最大坡度为45°，最大坡高为60多米，坡面的土质自上到下依次为黄土、粉土、细中砂、褐红色泥岩、褐红色砂岩、灰白色中细砂岩互层、岩层产状近水平。开挖后的边坡属于强风化、弱风化二迭系泥质砂岩、泥岩构成的基岩边坡，易风化，遇水膨胀崩解，在降雨、融雪、冻胀及其它形式的风化作用下，不同程度的存在着冲刷、落石、滑坡、流动崩塌等现象。由于土地贫瘠，边坡土壤中的营养物质尤其是有机质含量均较低，不具备植被自然恢复的基本条件。二、工程防护措施根据厂址布置方案，厂平完成后形成了6个边坡区，本次绿化施工范围涉及高边坡Ⅰ、Ⅲ、Ⅴ区坡面，具体范围如下：1、高边坡Ⅰ区为单级坡，初步确定875.80m高程线（Ⅲ区一级坡顶平台高度）以上部分绿化；国家林业局西北林业调查规划设计院-4-2、高边坡Ⅲ区的一级坡以上部分绿化；3、高边坡Ⅴ区的一级坡以上部分绿化；详细的施工范围见西北电力设计院下列图纸：G0405《Ⅰ区边坡治理施工图设计》G0403《Ⅲ区边坡治理施工图设计》G0406《Ⅴ区边坡治理施工图设计》三、生物防护措施防治水土流失是项目区建设的一项重要内容。除必要的工程措施外，必须对项目区的高边坡进行科学的生物防护措施，发挥植被调节地表径流、减少水土流失、防止土壤侵蚀等的重要作用，改善项目区的生态环境和自然条件，为其建设和发展提供安全保障。1、生物措施实施原则（1）突出重点的原则。本次设计应在巩固现有治理成果的基础上，重...
