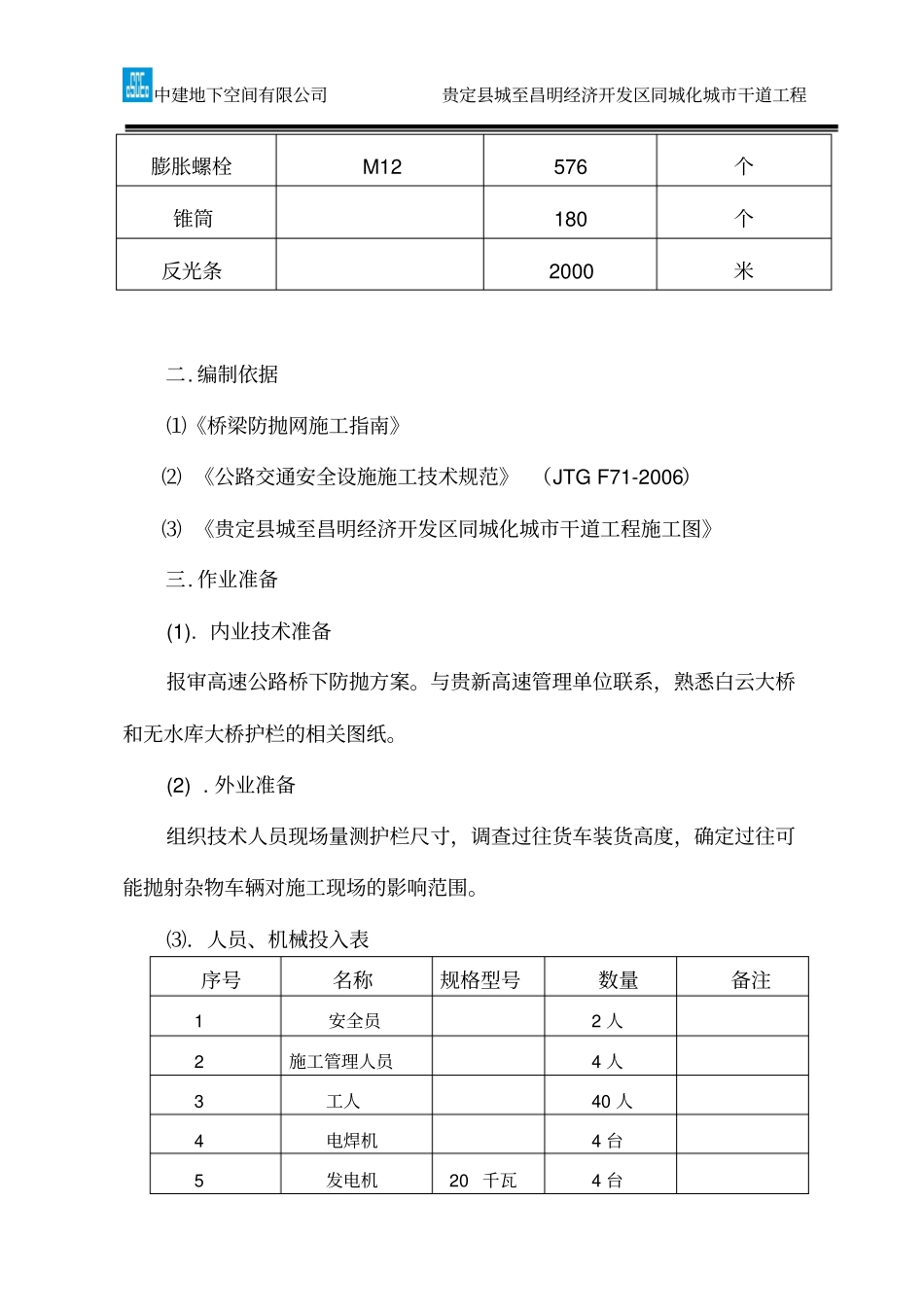

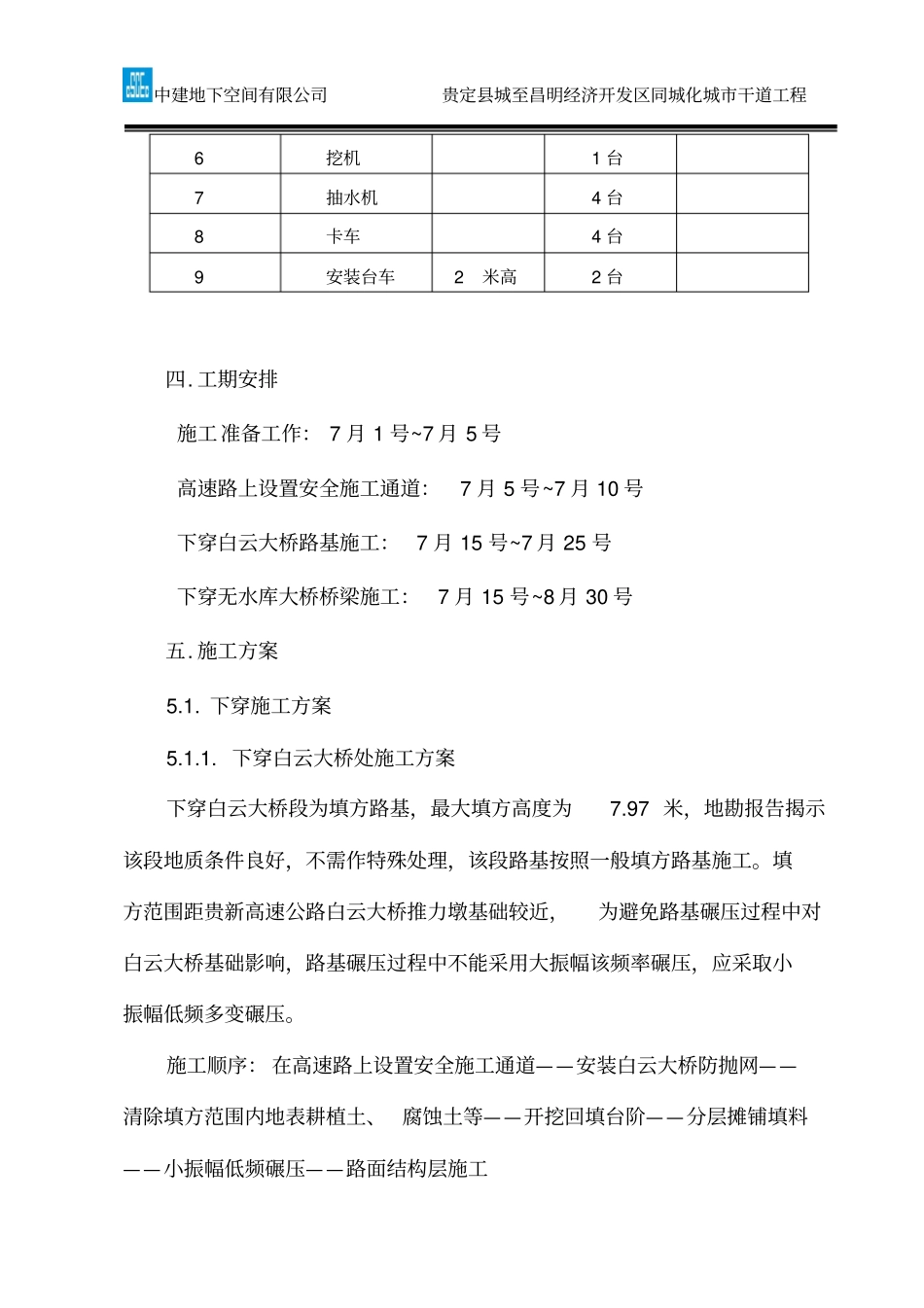

中建地下空间有限公司贵定县城至昌明经济开发区同城化城市干道工程高速公路桥下作业防护方案一.工程概况本标段起点桩号为K11+080，终点桩号为K19+157.02，路段长8.157公里。标段有两处下穿贵新高速公路，一处下穿贵新高速白云大桥，另一处下穿无水库大桥。下穿白云大桥处为填方路基，该段采用分离式路基设计，左线AK0+860~AK0+880里程范围位于白云大桥下，下穿中心桩号AK0+870；右线BK0+862~BK0+882里程范围位于白云大桥下，下穿中心桩号BK0+870。路基最大填筑高度7.97米。路面与拱肋最小垂直净空12.69米，道路左线边缘距拱桥推力墩30.1米，右侧距拱桥推力墩17.59米。下穿无水库大桥段为1Ｘ40米现浇预应力混凝土简支箱梁桥，桥梁设计范围K18+433.1~K18+486.9，平面位于直线上。桥梁从无水库大桥2、3号墩之间下穿，新建桥梁左边缘与无水库大桥3号墩柱净距5.6米，右边缘与无水库大桥2号墩柱净距2.6米。桥梁设计标高距无水库大桥T梁底净空大于20米。桥梁全长53.8米。总工程量如下表：种类规格数量单位角钢50*4*50286.56米网片2*2.5360平方米槽钢100*46*4360米钢板140*6*160144个中建地下空间有限公司贵定县城至昌明经济开发区同城化城市干道工程膨胀螺栓M12576个锥筒180个反光条2000米二.编制依据⑴《桥梁防抛网施工指南》⑵《公路交通安全设施施工技术规范》（JTGF71-2006）⑶《贵定县城至昌明经济开发区同城化城市干道工程施工图》三.作业准备(1).内业技术准备报审高速公路桥下防抛方案。与贵新高速管理单位联系，熟悉白云大桥和无水库大桥护栏的相关图纸。(2).外业准备组织技术人员现场量测护栏尺寸，调查过往货车装货高度，确定过往可能抛射杂物车辆对施工现场的影响范围。⑶．人员、机械投入表序号名称规格型号数量备注1安全员2人2施工管理人员4人3工人40人4电焊机4台5发电机20千瓦4台中建地下空间有限公司贵定县城至昌明经济开发区同城化城市干道工程6挖机1台7抽水机4台8卡车4台9安装台车2米高2台四.工期安排施工准备工作：7月1号~7月5号高速路上设置安全施工通道：7月5号~7月10号下穿白云大桥路基施工：7月15号~7月25号下穿无水库大桥桥梁施工：7月15号~8月30号五.施工方案5.1.下穿施工方案5.1.1.下穿白云大桥处施工方案下穿白云大桥段为填方路基，最大填方高度为7.97米，地勘报告揭示该段地质条件良好，不需作特殊处理，该段路基按照一般填方路基施工。填方范围距贵新高速公路白云大桥推力墩基础较近，为避免路基碾压过程中对白云大桥基础影响，路基碾压过程中不能采用大振幅该频率碾压，应采取小振幅低频多变碾压。施工顺序：在高速路上设置安全施工通道——安装白云大桥防抛网——清除填方范围内地表耕植土、腐蚀土等——开挖回填台阶——分层摊铺填料——小振幅低频碾压——路面结构层施工中建地下空间有限公司贵定县城至昌明经济开发区同城化城市干道工程5.1.2.下穿无水库大桥施工方案下穿贵新高速无水库大桥处采用1X40米现浇箱梁完成下穿，这样避免了对无水库大桥2、3号墩的干扰。桥梁起止里程K18+433.1~K18+469.9，桥梁全程53.8米。0、1号桥台为重力式桥台，桥台基础为明挖扩大基础。因无水库大桥下面有一条1米宽的泄洪沟，扩大基础与桥台左右幅分开施工，不影响当地村民泄洪排水。上部结构为1跨40米预应力混凝土整体箱梁，箱梁采用满堂支架现浇施工。经过现场测量0#台距离无水库大桥12米远，开挖时放1;0.75边坡，不影响无水库大桥。1#台大里程与左边基坑边坡开挖时也采用1:0.75边坡；因小里程边坡距离无水库大桥墩柱只有7米远，右侧边坡距离G210国道较近；这两处边坡开挖采用1:0.25边坡。边坡采用3米长Ф22锚杆挂网喷射混凝土；锚杆间距1.5X1.5米梅花型布置，Ф10钢筋网间距20X20厘米，采用C25喷射混凝土。（附图)工程量如下表：种类规格数量单位防护面积375平方米Ф22锚杆3米长166根Ф10钢筋网20X20厘米375平方米喷射混凝土C2537.5立方施工顺序：在高速路上设置安全施工通道——安装无水库大桥防抛网——中建地下空间有限公司贵定县城至昌明经济开发区同城化城市干道工程桥台基础开挖——桥台施工至台帽顶面——支座垫石施工——满堂支架搭设——支架预压——箱梁模板...
