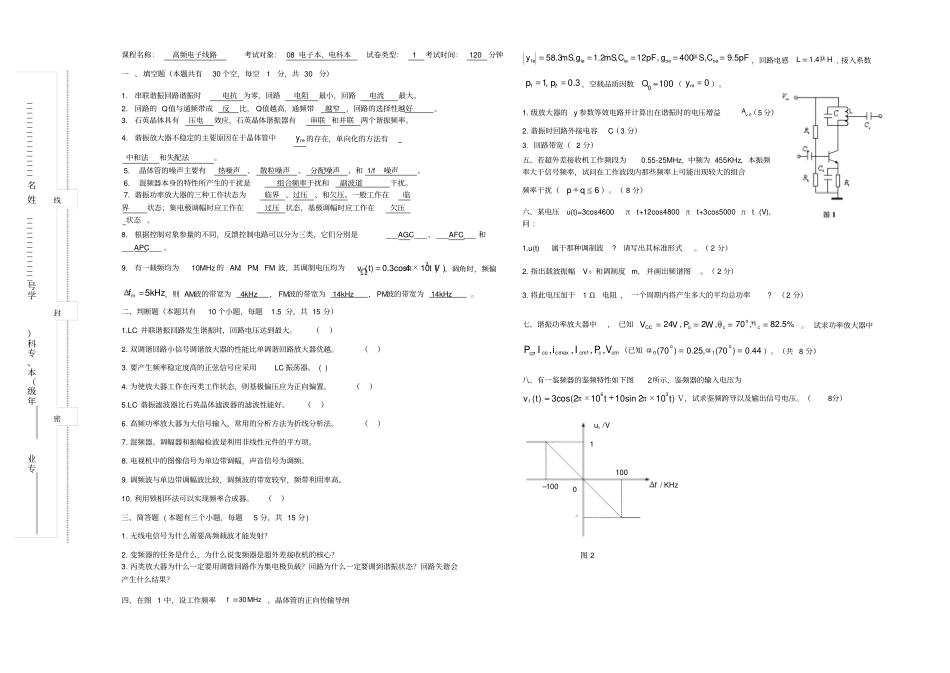

高频试题及答案讲解VIP专享VIP免费

专业年级（本、专科）学号______________姓名________________密封线课程名称：高频电子线路考试对象：08电子本、电科本试卷类型：1考试时间：120分钟一、填空题（本题共有30个空，每空1分，共30分）1.串联谐振回路谐振时电抗为零，回路电阻最小，回路电流最大。2.回路的Q值与通频带成反比，Q值越高，通频带越窄，回路的选择性越好。3.石英晶体具有压电效应，石英晶体谐振器有串联和并联两个谐振频率。4.谐振放大器不稳定的主要原因在于晶体管中rey的存在，单向化的方法有中和法和失配法。5.晶体管的噪声主要有热噪声、散粒噪声、分配噪声、和1/f噪声。6.混频器本身的特性所产生的干扰是组合频率干扰和副波道干扰。7.谐振功率放大器的三种工作状态为临界、过压、和欠压。一般工作在临界状态；集电极调幅时应工作在过压状态，基极调幅时应工作在欠压状态。8.根据控制对象参量的不同，反馈控制电路可以分为三类，它们分别是___AGC___、___AFC___和___APC___。9.有一载频均为10MHz的AM、PM、FM波，其调制电压均为3()0.3cos410()vttV。调角时，频偏5mfkHz，则AM波的带宽为4kHz，FM波的带宽为14kHz，PM波的带宽为14kHz。二、判断题（本题共有10个小题，每题1.5分，共15分）1.LC并联谐振回路发生谐振时，回路电压达到最大。（）2.双调谐回路小信号调谐放大器的性能比单调谐回路放大器优越。（）3.要产生频率稳定度高的正弦信号应采用LC振荡器。()4.为使放大器工作在丙类工作状态，则基极偏压应为正向偏置。（）5.LC谐振滤波器比石英晶体滤波器的滤波性能好。（）6.高频功率放大器为大信号输入，常用的分析方法为折线分析法。（）7.混频器、调幅器和振幅检波是利用非线性元件的平方项。8.电视机中的图像信号为单边带调幅，声音信号为调频。9.调频波与单边带调幅波比较，调频波的带宽较窄，频带利用率高。10.利用锁相环法可以实现频率合成器。（）三、简答题(本题有三个小题，每题5分，共15分)1.无线电信号为什么需要高频载波才能发射？2.变频器的任务是什么，为什么说变频器是超外差接收机的核心？3.丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐会产生什么结果？四、在图1中，设工作频率30fMHz，晶体管的正向传输导纳58.3,1.2,12,400,9.5feieieoeoeymSgmSCpFgSCpF，回路电感1.4LH,接入系数121,0.3pp，空载品质因数0100Q（0rey）。1.级放大器的y参数等效电路并计算出在谐振时的电压增益0vA（5分）2.谐振时回路外接电容C（3分）3．回路带宽（2分）五、若超外差接收机工作频段为0.55-25MHz,中频为455KHz，本振频率大于信号频率，试问在工作波段内那些频率上可能出现较大的组合频率干扰（6pq）。（8分）六、某电压u(t)=3cos4600πt+12cos4800πt+3cos5000πt(V),问:1.u(t)属于那种调制波?请写出其标准形式。（2分）2.指出载波振幅V0和调制度m,并画出频谱图。（2分）3.将此电压加于1Ω电阻,一个周期内将产生多大的平均总功率?（2分）七、谐振功率放大器中,已知24,2,70,82.5%oCCoccVVPW。试求功率放大器中max1,,,,,coccmccmPIiIPV（已知01(70)0.25,(70)0.44oo）。（共8分）八、有一鉴频器的鉴频特性如下图2所示，鉴频器的输入电压为63()3cos(21010sin210)fvtttＶ，试求鉴频跨导以及输出信号电压。（8分）-1/ouV/fKHz01001001图21、对2、对3、错4、错5、错6、对7、对8、错9、错10、对三、简答题(每题5分，共15分)1.无线电信号为什么需要高频载波才能发射？（1）天线要将低频信号有效的辐射出去，它的尺寸要很大(2)为了满足图像和声音信号带宽的要求。（3）为了区别不同电台的节目。2.变频器的任务是什么，为什么说变频器是超外差接收机的核心。变频器的作用是将不同频率的高频信号转变成同一固定的中频，从而使得接收机的灵敏度与选择性大大改善。3.丙类放大器为什么一定要用调谐回路作为集电极负载？回路为什么一定要调到谐振状态？回路失谐会产生什么结果？集电极电流是余弦脉冲，包含很多谐波，失真很大，采用并联谐振回路，并使之谐振于基频，它对基频呈现很大的纯电阻阻抗，而对谐波的阻抗很小，可以看做短路，因此并联谐振回路的输出电压中也...
