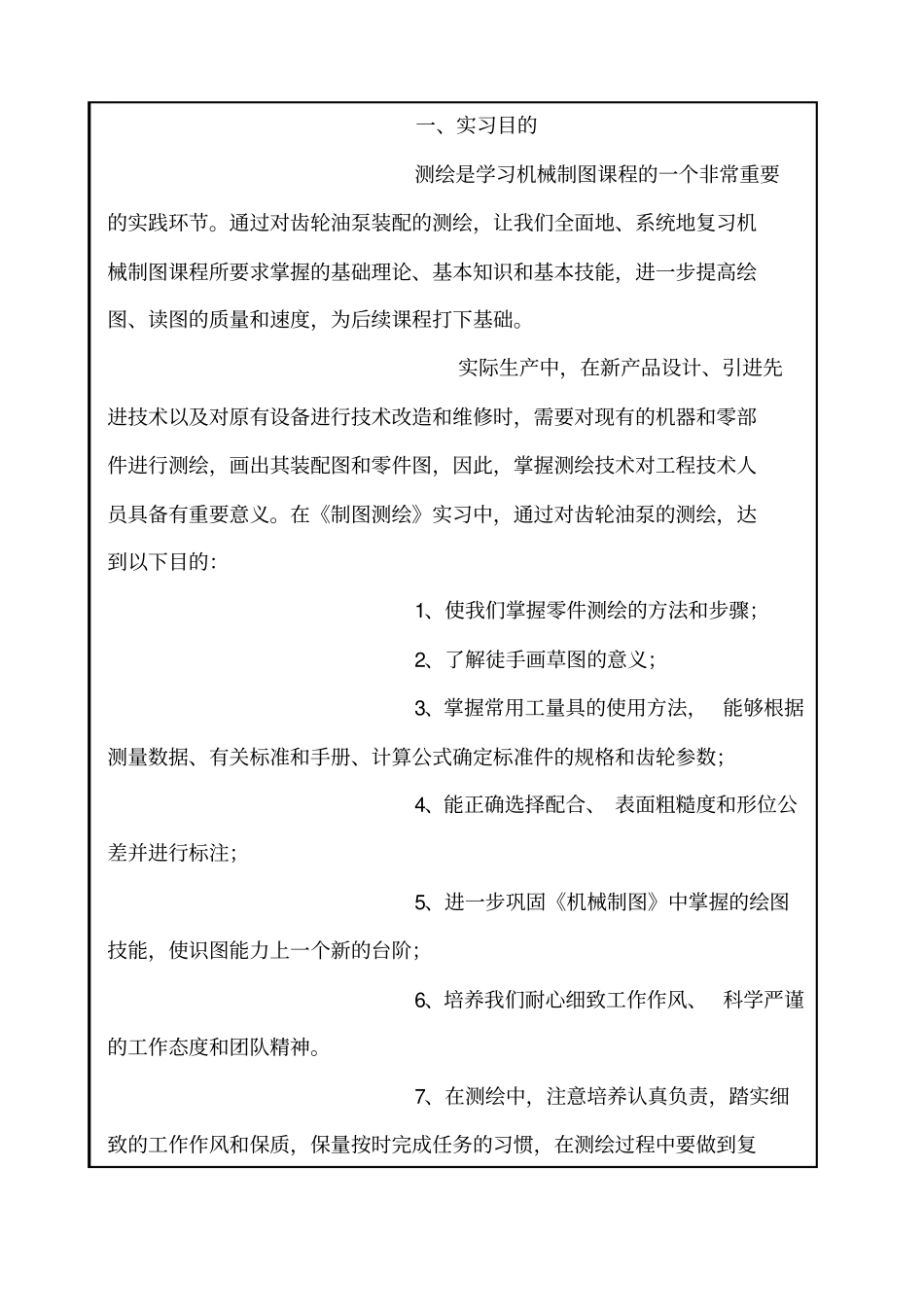

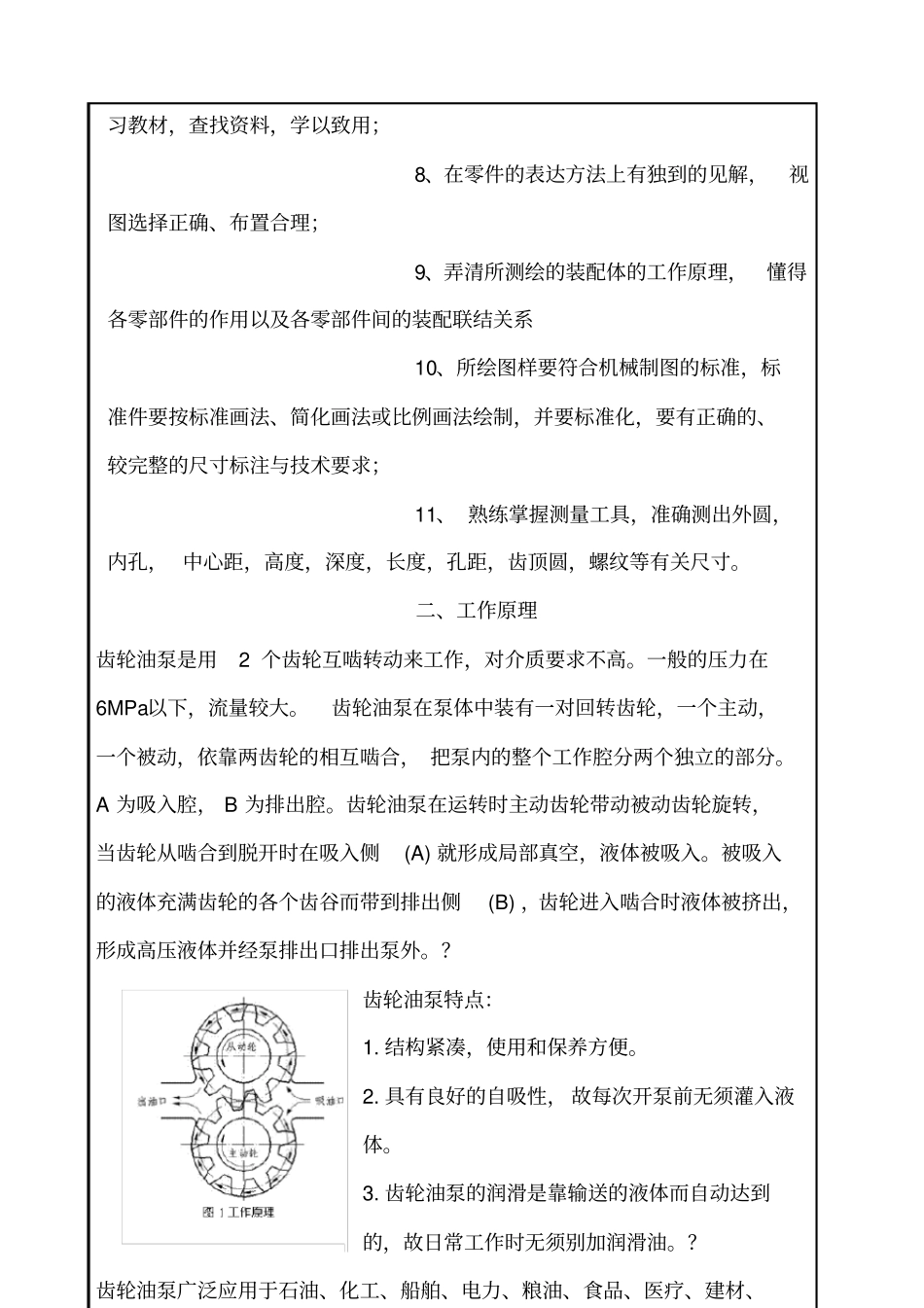

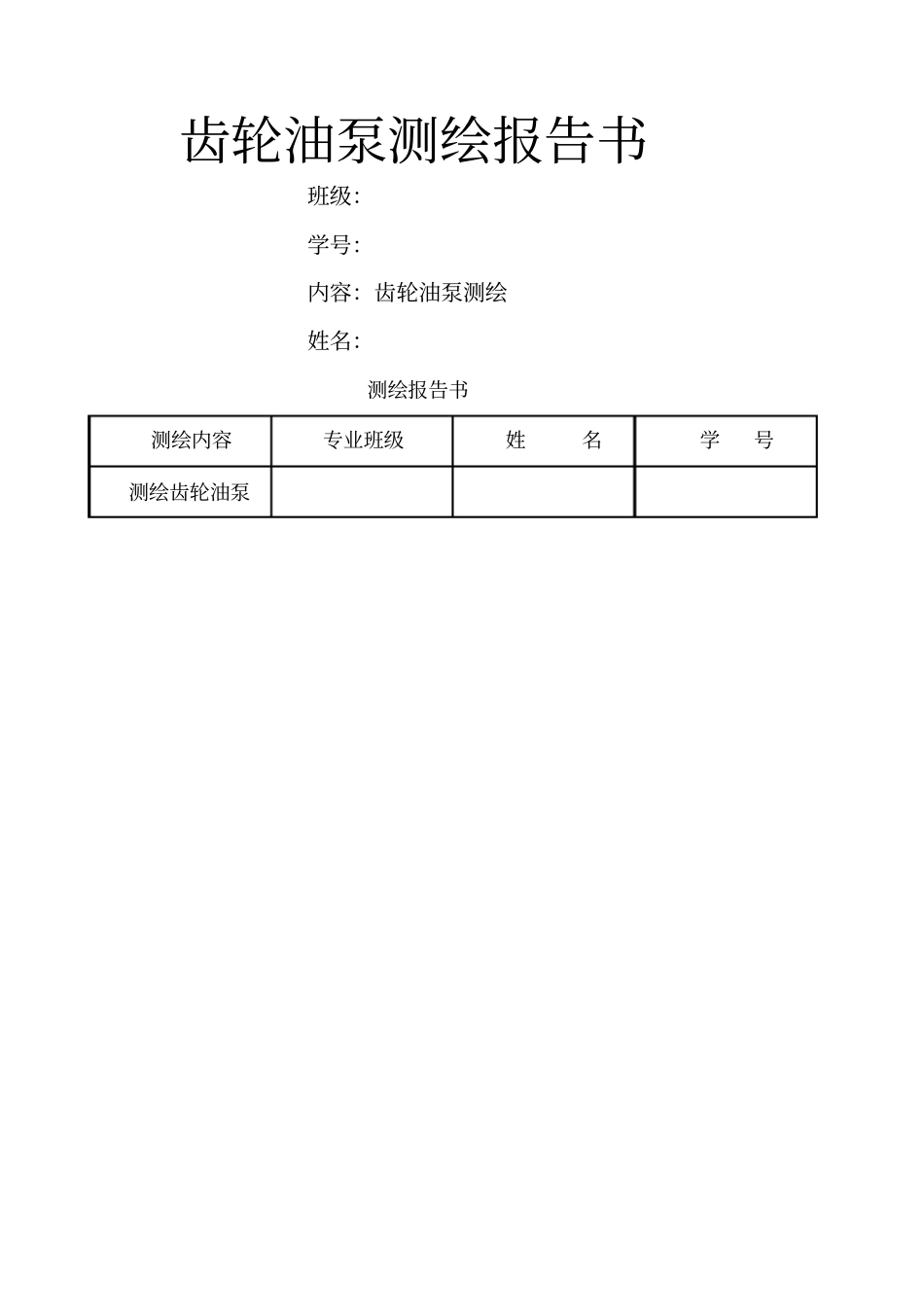

齿轮油泵测绘报告书班级：学号：内容：齿轮油泵测绘姓名：测绘报告书测绘内容专业班级姓名学号测绘齿轮油泵一、实习目的测绘是学习机械制图课程的一个非常重要的实践环节。通过对齿轮油泵装配的测绘，让我们全面地、系统地复习机械制图课程所要求掌握的基础理论、基本知识和基本技能，进一步提高绘图、读图的质量和速度，为后续课程打下基础。实际生产中，在新产品设计、引进先进技术以及对原有设备进行技术改造和维修时，需要对现有的机器和零部件进行测绘，画出其装配图和零件图，因此，掌握测绘技术对工程技术人员具备有重要意义。在《制图测绘》实习中，通过对齿轮油泵的测绘，达到以下目的：1、使我们掌握零件测绘的方法和步骤；2、了解徒手画草图的意义；3、掌握常用工量具的使用方法，能够根据测量数据、有关标准和手册、计算公式确定标准件的规格和齿轮参数；4、能正确选择配合、表面粗糙度和形位公差并进行标注；5、进一步巩固《机械制图》中掌握的绘图技能，使识图能力上一个新的台阶；6、培养我们耐心细致工作作风、科学严谨的工作态度和团队精神。7、在测绘中，注意培养认真负责，踏实细致的工作作风和保质，保量按时完成任务的习惯，在测绘过程中要做到复习教材，查找资料，学以致用；8、在零件的表达方法上有独到的见解，视图选择正确、布置合理；9、弄清所测绘的装配体的工作原理，懂得各零部件的作用以及各零部件间的装配联结关系10、所绘图样要符合机械制图的标准，标准件要按标准画法、简化画法或比例画法绘制，并要标准化，要有正确的、较完整的尺寸标注与技术要求；11、熟练掌握测量工具，准确测出外圆，内孔，中心距，高度，深度，长度，孔距，齿顶圆，螺纹等有关尺寸。二、工作原理齿轮油泵是用2个齿轮互啮转动来工作，对介质要求不高。一般的压力在6MPa以下，流量较大。齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。？齿轮油泵特点：1.结构紧凑，使用和保养方便。2.具有良好的自吸性，故每次开泵前无须灌入液体。3.齿轮油泵的润滑是靠输送的液体而自动达到的，故日常工作时无须别加润滑油。？齿轮油泵广泛应用于石油、化工、船舶、电力、粮油、食品、医疗、建材、六、装配图的画图步骤根据装配示意图和所有零件草图、标准件的标记，就可以画出部件的装配图。1．拟定表达方案2．对现有资料进行整理、分析，进一步了解部件的性能及结构特点，对部件的完整形状做到心中有数。按装配体的表达原则、步骤，拟定部件的表达方案，选择主视图，确定表达方法和视图数量。3．画装配图的方法与步骤确定表达方案后，具体作图方法和步骤如下：（1）选比例，定图幅，画出边框，标题栏。（2）按照各零件的大小、相对位置和装配关系画出其他个零件视图的轮廓以及其他细部结构。（3）画完视图之后，要进行检查修正，确定无误，按照图线的粗细要求和规格类型将图线描深加粗。（4）标注尺寸，注写技术要求，编写零件序号，填写标题栏和明细表，完成齿轮油泵装配图。（5）绘制工作结束，全面校核后，将全部草图和工作图装订成册，交教师审阅。七、测绘实训的体会与总结实习收获：虽然实习已经过去了，但它留给我很多很多。首先它进一步熟练了仪器的操作和测量的步骤和过程。其次他让我感受到了团结的重要性，测量中大家团结一致的精神让我感受到团结在以后的社会工作中会多么的重要！再次，大家敬业的精神使我感动，以前大家是最爱睡中午觉的，但实习过程中，大家为了赶进度，吃完饭人到齐就出去测了，都没休息一下。以上就是我对这次实习的总结。还让我知道该怎么样去做，主要有以下几点：1、正确拆装装配体、绘制示意图（标出标准件标记及各件材料）；2、画出所有非标准件的零件草图；3、画出关键部位的装配草图；4、根据装配示意图和零件草图画装配图；5...
