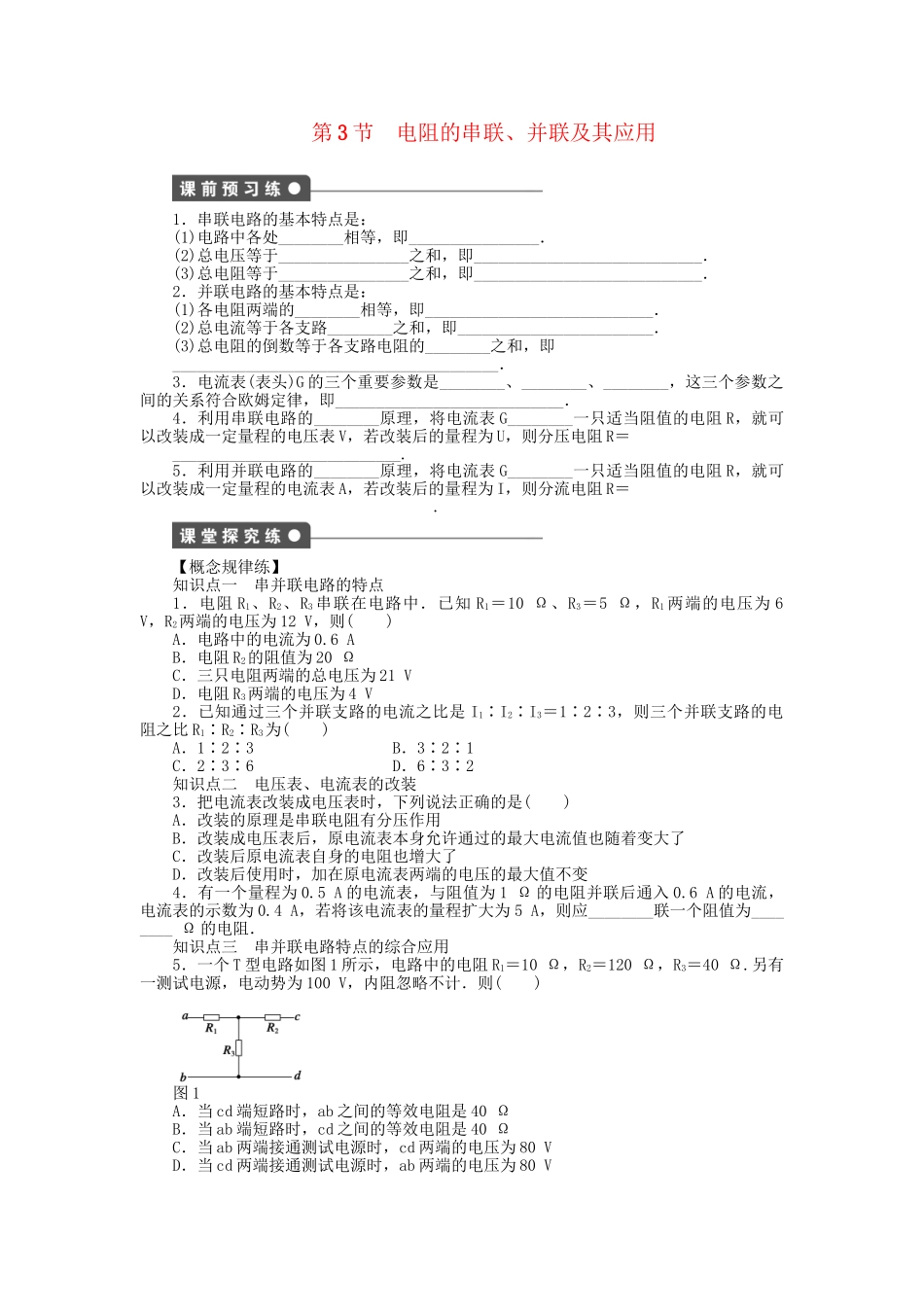

第3节电阻的串联、并联及其应用1.串联电路的基本特点是:(1)电路中各处________相等,即________________.(2)总电压等于________________之和,即____________________________.(3)总电阻等于________________之和,即____________________________.2.并联电路的基本特点是:(1)各电阻两端的________相等,即____________________________.(2)总电流等于各支路________之和,即________________________.(3)总电阻的倒数等于各支路电阻的________之和,即________________________________________.3.电流表(表头)G的三个重要参数是________、________、________,这三个参数之间的关系符合欧姆定律,即____________________________.4.利用串联电路的________原理,将电流表G________一只适当阻值的电阻R,就可以改装成一定量程的电压表V,若改装后的量程为U,则分压电阻R=____________________________.5.利用并联电路的________原理,将电流表G________一只适当阻值的电阻R,就可以改装成一定量程的电流表A,若改装后的量程为I,则分流电阻R=________________________________.【概念规律练】知识点一串并联电路的特点1.电阻R1、R2、R3串联在电路中.已知R1=10Ω、R3=5Ω,R1两端的电压为6V,R2两端的电压为12V,则()A.电路中的电流为0.6AB.电阻R2的阻值为20ΩC.三只电阻两端的总电压为21VD.电阻R3两端的电压为4V2.已知通过三个并联支路的电流之比是I1∶I2∶I3=1∶2∶3,则三个并联支路的电阻之比R1∶R2∶R3为()A.1∶2∶3B.3∶2∶1C.2∶3∶6D.6∶3∶2知识点二电压表、电流表的改装3.把电流表改装成电压表时,下列说法正确的是()A.改装的原理是串联电阻有分压作用B.改装成电压表后,原电流表本身允许通过的最大电流值也随着变大了C.改装后原电流表自身的电阻也增大了D.改装后使用时,加在原电流表两端的电压的最大值不变4.有一个量程为0.5A的电流表,与阻值为1Ω的电阻并联后通入0.6A的电流,电流表的示数为0.4A,若将该电流表的量程扩大为5A,则应________联一个阻值为________Ω的电阻.知识点三串并联电路特点的综合应用5.一个T型电路如图1所示,电路中的电阻R1=10Ω,R2=120Ω,R3=40Ω.另有一测试电源,电动势为100V,内阻忽略不计.则()图1A.当cd端短路时,ab之间的等效电阻是40ΩB.当ab端短路时,cd之间的等效电阻是40ΩC.当ab两端接通测试电源时,cd两端的电压为80VD.当cd两端接通测试电源时,ab两端的电压为80V【方法技巧练】一、用伏安法测电阻6.用电流表和电压表测量电阻Rx的阻值.如图2所示,分别将图(a)和(b)两种测量电路连接到电路中,按照(a)图时,电流表示数为4.60mA,电压表示数为2.50V;按照(b)图时,电流表示数为5.00mA,电压表示数为2.30V,比较这两次结果,正确的是()图2A.电阻的真实值更接近543Ω,且大于543ΩB.电阻的真实值更接近543Ω,且小于543ΩC.电阻的真实值更接近460Ω,且大于460ΩD.电阻的真实值更接近460Ω,且小于460Ω二、滑动变阻器的两种接法7.如图3所示,滑动变阻器R1的最大值是200Ω,R2=R3=300Ω,A、B两端电压UAB=8V.图3(1)当开关S断开时,移动滑动片P,R2两端可获得的电压变化范围是多少?(2)当S闭合时,移动滑动片P,R2两端可获得的电压变化范围又是多少?1.下列说法中正确的是()A.一个电阻和一根无电阻的理想导线并联,总电阻为零B.并联电路任一支路的电阻都大于电路的总电阻C.并联电路任一支路电阻增大(其他支路不变),则总电阻也增大D.并联电路任一支路电阻增大(其他支路不变),则总电阻一定减小2.电流表的内阻是Rg=200Ω,满刻度电流值是Ig=500μA,现欲把这电流表改装成量程为1.0V的电压表,正确的方法是()A.应串联一个0.1Ω的电阻B.应并联一个0.1Ω的电阻C.应串联一个1800Ω的电阻D.应并联一个1800Ω的电阻3.如图4所示的电路中,电压表和电流表的读数分别为10V和0.1A,电流表的内阻为0.2Ω,那么有关待测电阻Rx的下列说法正确的是()图4A.Rx的测量值比真实值大B.Rx的测量值比真实值小C.Rx的真实值为99.8ΩD.Rx的真实值为100.2Ω4.电流表G的内阻为Rg,用它...
