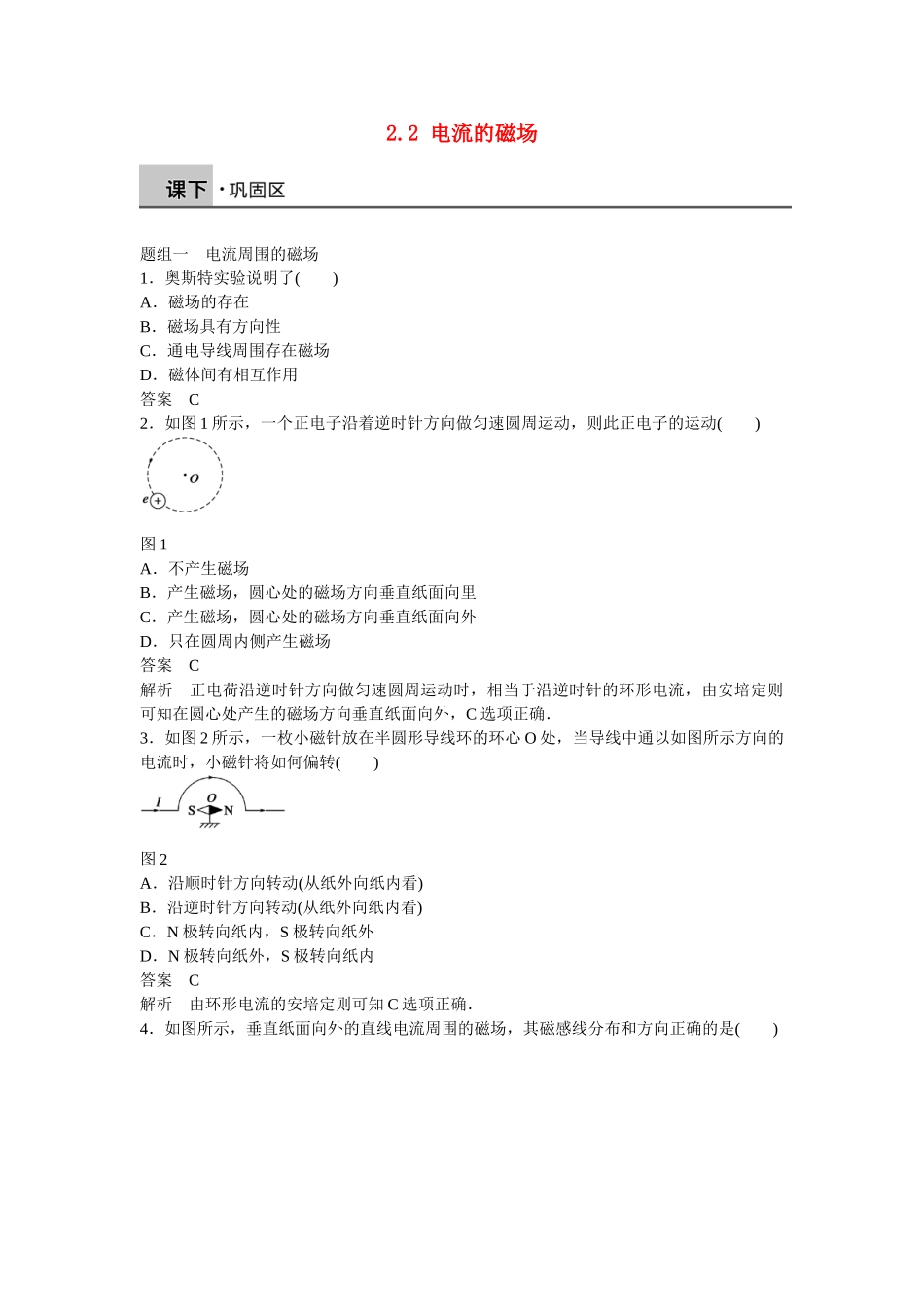

2.2电流的磁场题组一电流周围的磁场1．奥斯特实验说明了()A．磁场的存在B．磁场具有方向性C．通电导线周围存在磁场D．磁体间有相互作用答案C2．如图1所示，一个正电子沿着逆时针方向做匀速圆周运动，则此正电子的运动()图1A．不产生磁场B．产生磁场，圆心处的磁场方向垂直纸面向里C．产生磁场，圆心处的磁场方向垂直纸面向外D．只在圆周内侧产生磁场答案C解析正电荷沿逆时针方向做匀速圆周运动时，相当于沿逆时针的环形电流，由安培定则可知在圆心处产生的磁场方向垂直纸面向外，C选项正确．3．如图2所示，一枚小磁针放在半圆形导线环的环心O处，当导线中通以如图所示方向的电流时，小磁针将如何偏转()图2A．沿顺时针方向转动(从纸外向纸内看)B．沿逆时针方向转动(从纸外向纸内看)C．N极转向纸内，S极转向纸外D．N极转向纸外，S极转向纸内答案C解析由环形电流的安培定则可知C选项正确．4．如图所示，垂直纸面向外的直线电流周围的磁场，其磁感线分布和方向正确的是()答案A解析根据安培定则可以确定直线电流产生的磁场的磁感线为逆时针方向，由于距离导线越远，磁场越弱，故A图正确．题组二安培定则的综合应用5．如图3所示，两个同样的导线环同轴平行悬挂，相隔一小段距离，当同时给两导线环通以同向电流时，两导线环将()图3A．相互吸引B．相互排斥C．保持静止D．边吸引边转动答案A解析把环形电流等效成小磁针，则左侧小磁针S极对着右侧小磁针N极，相互吸引，A正确．6．实验室有一旧的学生直流电源，输出端的符号模糊不清，无法辨认正负极．某同学设计了下面判断电源极性的方法：在桌面上放一个小磁针，在磁针东面附近放一螺线管，如图4所示，闭合开关后，磁针指南的一端向东偏转，下述判断正确的是()图4A．电源的A端是正极，在电源内部电流由A流向BB．电源的A端是正极，在电源内部电流由B流向AC．电源的B端是正极，在电源内部电流由A流向BD．电源的B端是正极，在电源内部电流由B流向A答案C解析由于磁针指南的一端向东偏转，所以螺线管的西端为N极，由安培定则可知电源的B端为正极，在电源外电流由B通过螺线管到A，再通过电源内部由A流向B，故C正确．7．弹簧测力计下挂一条形磁铁，其N极一端位于未通电的螺线管正上方，如图5所示，下列说法正确的是()图5A．若将a接电源正极，b接电源负极，弹簧测力计示数将不变B．若将a接电源正极，b接电源负极，弹簧测力计示数将增大C．若将b接电源正极，a接电源负极，弹簧测力计示数将减小D．若将b接电源正极，a接电源负极，弹簧测力计示数将增大答案D解析当a接电源正极，b接电源负极时，由线圈的缠绕方向和安培定则可知通电螺线管内部的磁感线方向自下而上，其上端相当于一个条形磁铁的N极，因同名磁极相互排斥，所以条形磁铁受到通电螺线管向上的排斥力，由磁铁的平衡条件知，弹簧测力计的示数将减小；同理，当b端接电源的正极，a端接负极时，通电螺线管上端相当于条形磁铁的S极，异名磁极相互吸引，条形磁铁受到向下的吸引力，由磁铁的平衡条件知，弹簧测力计的示数将增大．故选D.8．图6是医生用来取出病人吞下的金属物品的仪器，当仪器顶部接触金属物品时，医生将手控环内推，再拉出整条塑料管．图6(1)你能说出这种仪器的原理吗？(2)如果小孩不慎吞下的是易拉罐拉环(铝制的)或一个回形针(铁制的)，哪种物体可以用这种仪器取出来？答案见解析解析这种仪器是利用磁体能吸引铁块的原理来工作的，因此只有回形针才能被吸引出来．
