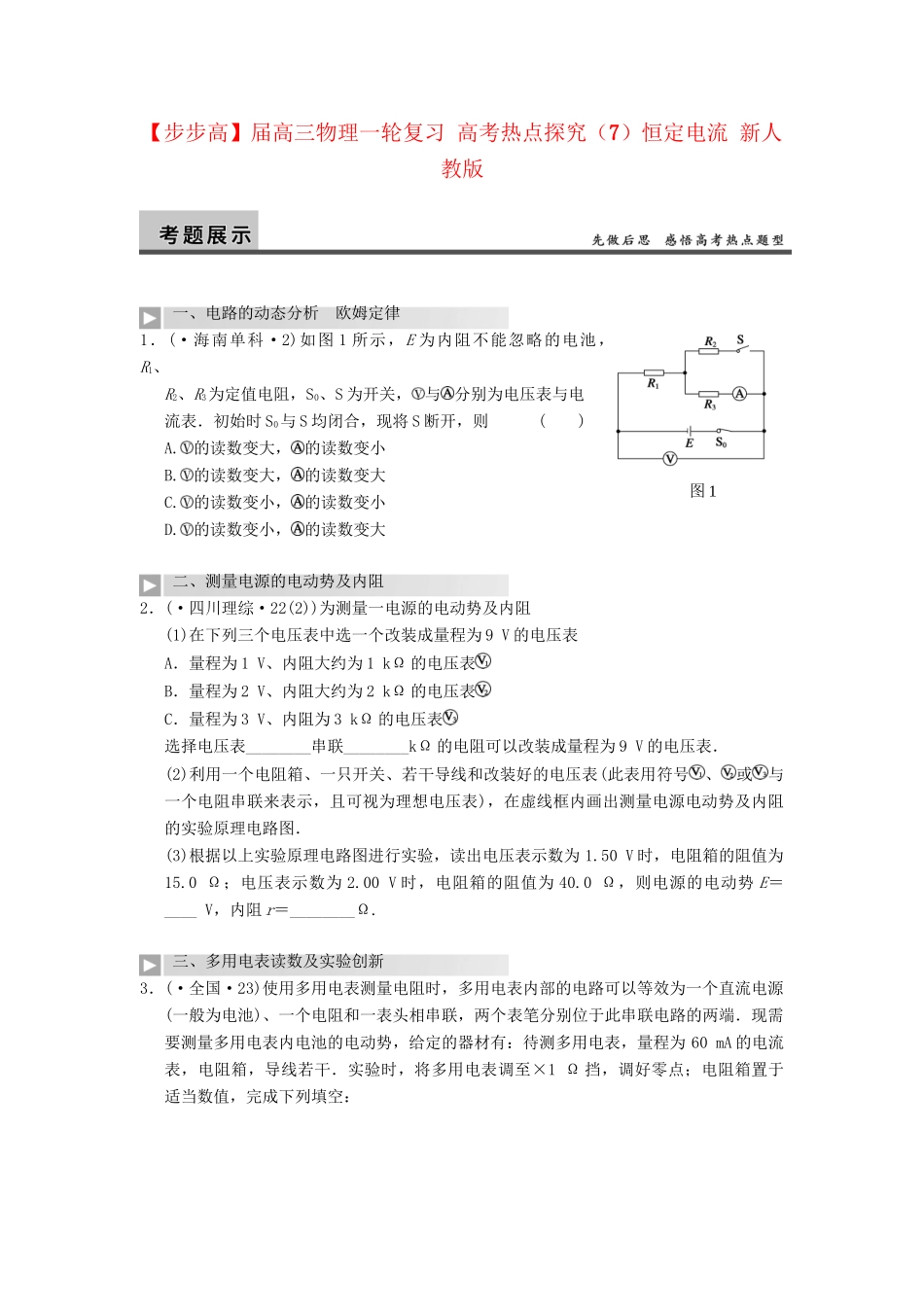

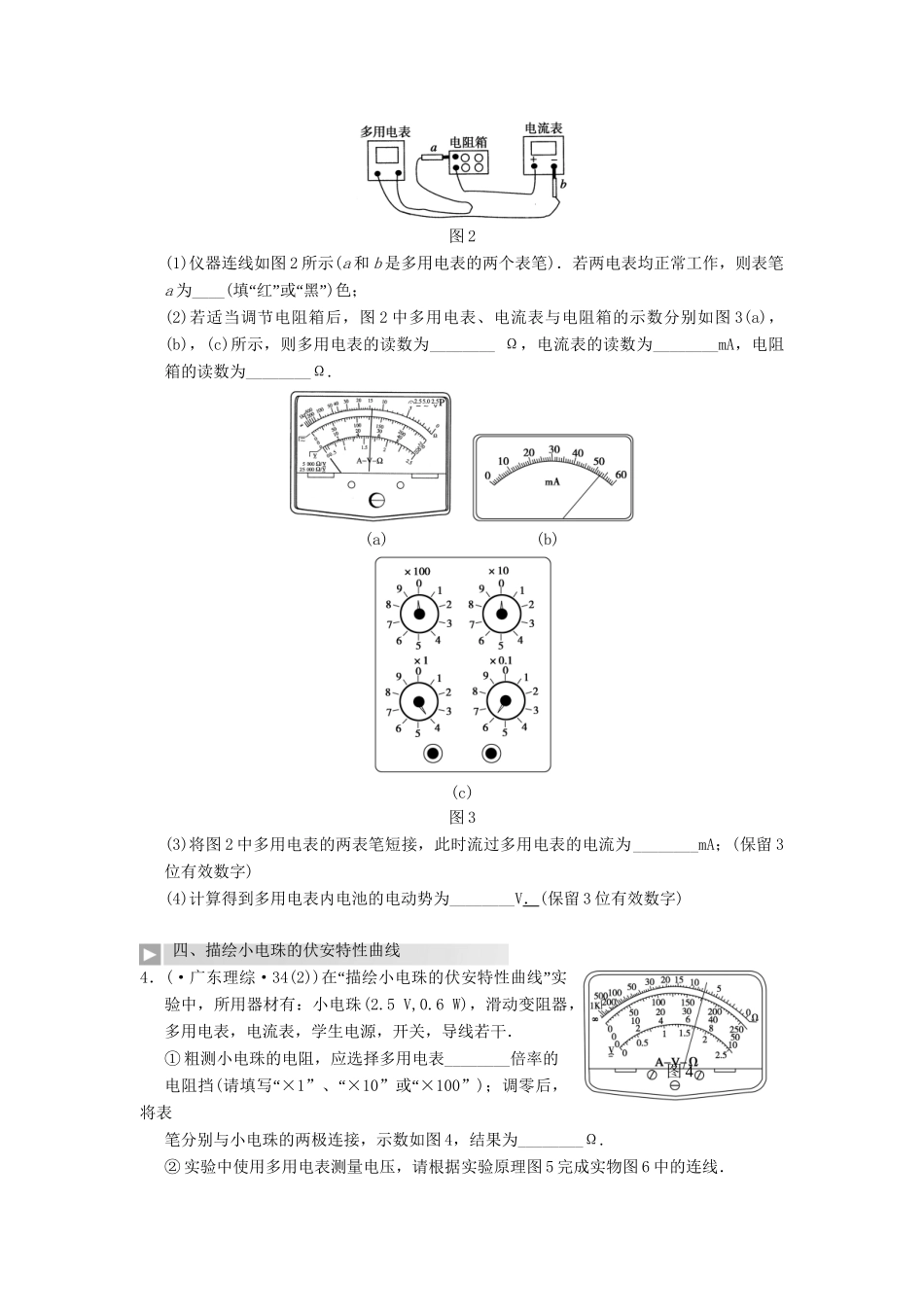

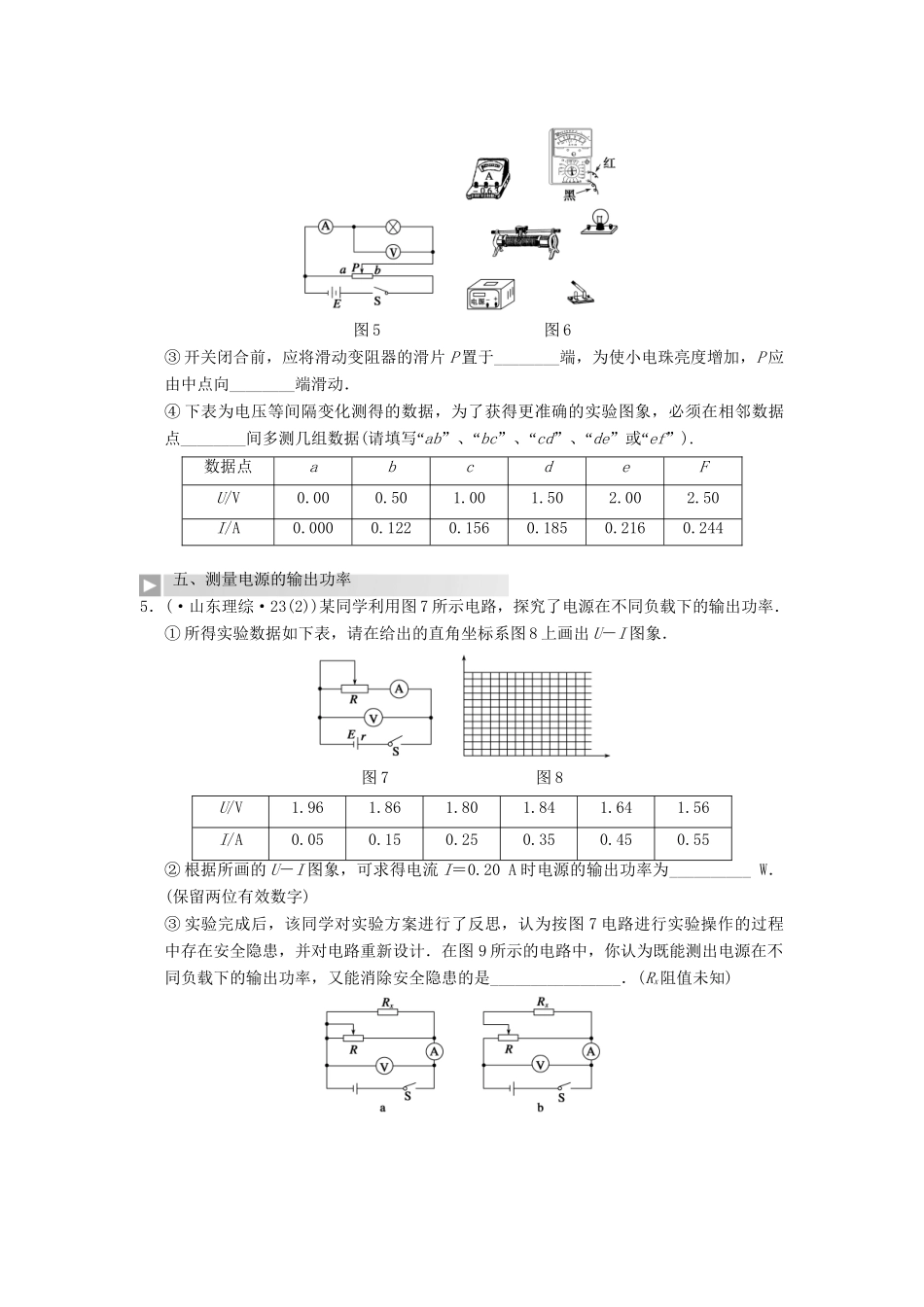

图1【步步高】届高三物理一轮复习高考热点探究（7）恒定电流新人教版一、电路的动态分析欧姆定律1．(·海南单科·2)如图1所示，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，与分别为电压表与电流表．初始时S0与S均闭合，现将S断开，则()A.的读数变大，的读数变小B.的读数变大，的读数变大C.的读数变小，的读数变小D.的读数变小，的读数变大二、测量电源的电动势及内阻2．(·四川理综·22(2))为测量一电源的电动势及内阻(1)在下列三个电压表中选一个改装成量程为9V的电压表A．量程为1V、内阻大约为1kΩ的电压表B．量程为2V、内阻大约为2kΩ的电压表C．量程为3V、内阻为3kΩ的电压表选择电压表________串联________kΩ的电阻可以改装成量程为9V的电压表．(2)利用一个电阻箱、一只开关、若干导线和改装好的电压表(此表用符号、或与一个电阻串联来表示，且可视为理想电压表)，在虚线框内画出测量电源电动势及内阻的实验原理电路图．(3)根据以上实验原理电路图进行实验，读出电压表示数为1.50V时，电阻箱的阻值为15.0Ω；电压表示数为2.00V时，电阻箱的阻值为40.0Ω，则电源的电动势E＝____V，内阻r＝________Ω.三、多用电表读数及实验创新3．(·全国·23)使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1Ω挡，调好零点；电阻箱置于适当数值，完成下列填空：图4图2(1)仪器连线如图2所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为____(“”“”填红或黑)色；(2)若适当调节电阻箱后，图2中多用电表、电流表与电阻箱的示数分别如图3(a)，(b)，(c)所示，则多用电表的读数为________Ω，电流表的读数为________mA，电阻箱的读数为________Ω.(a)(b)(c)图3(3)将图2中多用电表的两表笔短接，此时流过多用电表的电流为________mA；(保留3位有效数字)(4)计算得到多用电表内电池的电动势为________V．(保留3位有效数字)四、描绘小电珠的伏安特性曲线4．(·广东理综·34(2))“”在描绘小电珠的伏安特性曲线实验中，所用器材有：小电珠(2.5V,0.6W)，滑动变阻器，多用电表，电流表，学生电源，开关，导线若干．①粗测小电珠的电阻，应选择多用电表________倍率的电阻挡(“请填写×1”“、×10”“或×100”)；调零后，将表笔分别与小电珠的两极连接，示数如图4，结果为________Ω.②实验中使用多用电表测量电压，请根据实验原理图5完成实物图6中的连线．图5图6③开关闭合前，应将滑动变阻器的滑片P置于________端，为使小电珠亮度增加，P应由中点向________端滑动．④下表为电压等间隔变化测得的数据，为了获得更准确的实验图象，必须在相邻数据点________间多测几组数据(“请填写ab”“、bc”“、cd”“、de”“或ef”).数据点abcdeFU/V0.000.501.001.502.002.50I/A0.0000.1220.1560.1850.2160.244五、测量电源的输出功率5．(·山东理综·23(2))某同学利用图7所示电路，探究了电源在不同负载下的输出功率．①所得实验数据如下表，请在给出的直角坐标系图8上画出U－I图象．图7图8U/V1.961.861.801.841.641.56I/A0.050.150.250.350.450.55②根据所画的U－I图象，可求得电流I＝0.20A时电源的输出功率为__________W．(保留两位有效数字)③实验完成后，该同学对实验方案进行了反思，认为按图7电路进行实验操作的过程中存在安全隐患，并对电路重新设计．在图9所示的电路中，你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是________________．(Rx阻值未知)图9解析(1)“欧姆表读数时，指针在中央位置附近时最准确．开关旋到×1k”挡位时，指针“偏角太大，所以改换成小挡位×100”；(1分)换挡后，应对欧姆表重新进行调零；(1分)所测电阻阻值等于欧姆表表盘示数×倍率．(1分)(2)由(1)知，被测电阻Rx大约为2000Ω，Rx≫RA，故应用电流表内接法．(2分)电路图见答案中图．(3)把开关旋到位置3时，表头与电源连接，只有当欧姆表...
