高三物理一轮复习 高考热点探究（10）交变电流 新人教版VIP免费

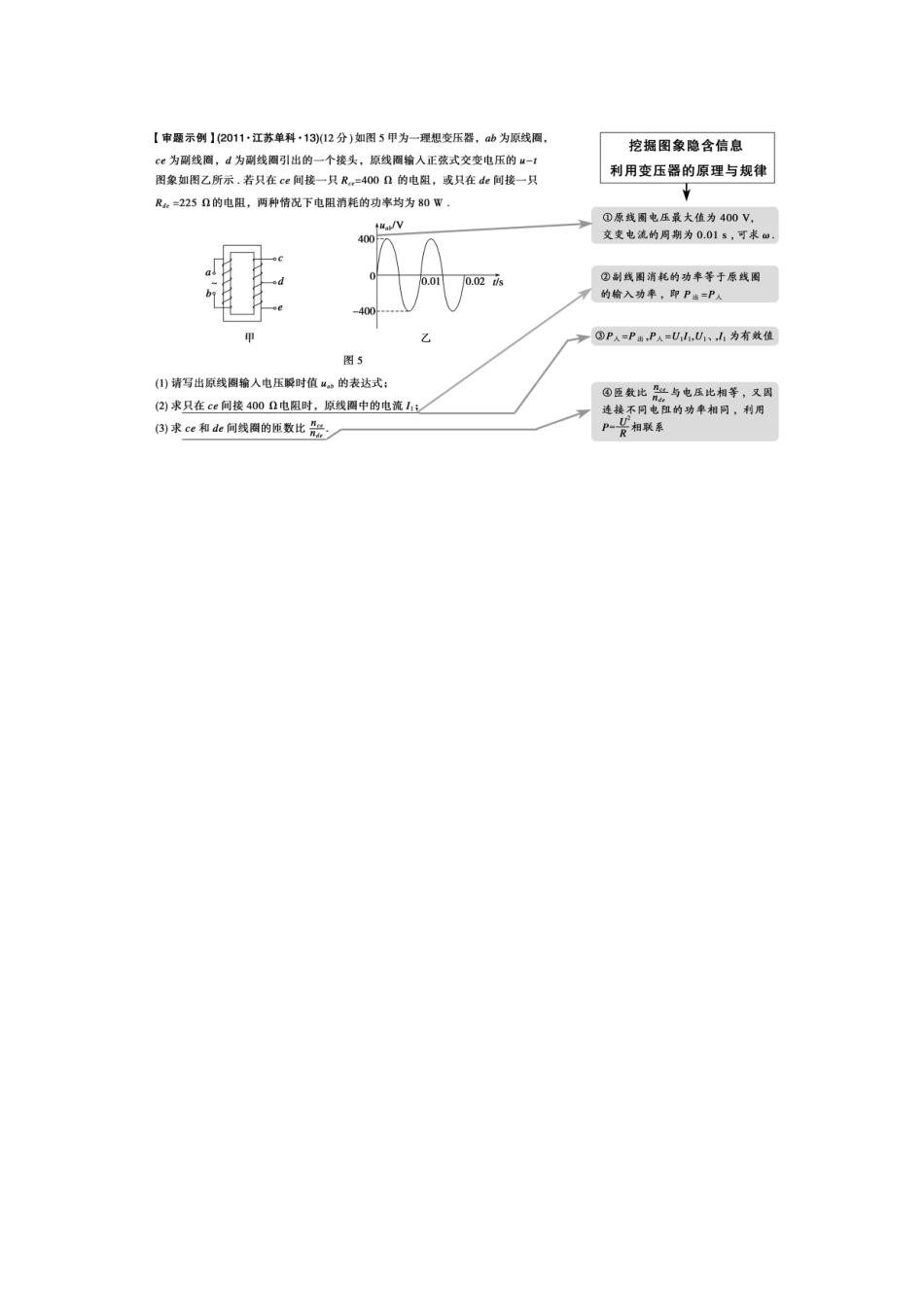

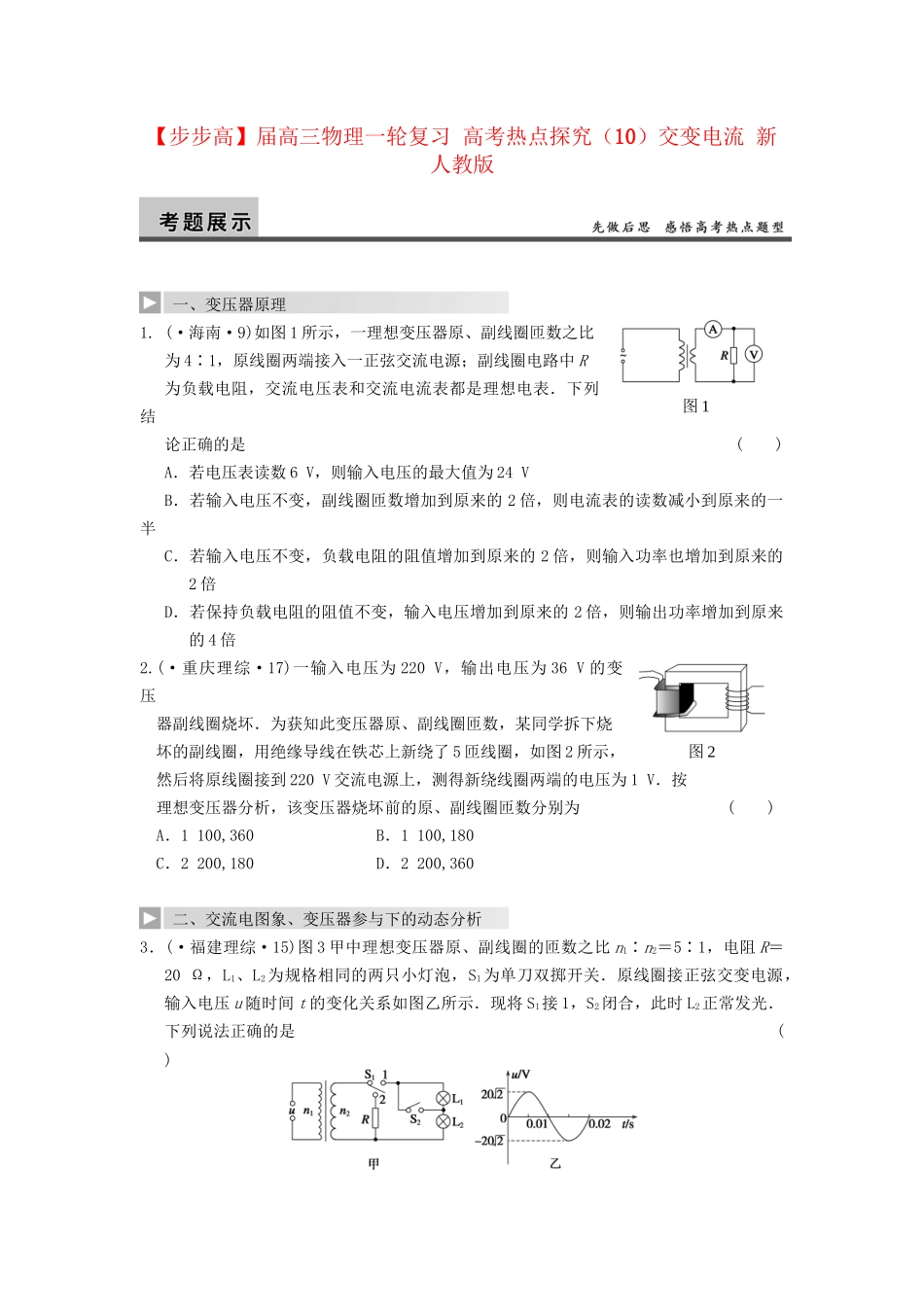

图1图2【步步高】届高三物理一轮复习高考热点探究（10）交变电流新人教版一、变压器原理1.(·海南·9)如图1所示，一理想变压器原、副线圈匝数之比为4∶1，原线圈两端接入一正弦交流电源；副线圈电路中R为负载电阻，交流电压表和交流电流表都是理想电表．下列结论正确的是()A．若电压表读数6V，则输入电压的最大值为24VB．若输入电压不变，副线圈匝数增加到原来的2倍，则电流表的读数减小到原来的一半C．若输入电压不变，负载电阻的阻值增加到原来的2倍，则输入功率也增加到原来的2倍D．若保持负载电阻的阻值不变，输入电压增加到原来的2倍，则输出功率增加到原来的4倍2.(·重庆理综·17)一输入电压为220V，输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，如图2所示，然后将原线圈接到220V交流电源上，测得新绕线圈两端的电压为1V．按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为()A．1100,360B．1100,180C．2200,180D．2200,360二、交流电图象、变压器参与下的动态分析3．(·福建理综·15)图3甲中理想变压器原、副线圈的匝数之比n1∶n2＝5∶1，电阻R＝20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关．原线圈接正弦交变电源，输入电压u随时间t的变化关系如图乙所示．现将S1接1，S2闭合，此时L2正常发光．下列说法正确的是()图3A．输入电压u的表达式u＝20sin(50πt)VB．只断开S2后，L1、L2均正常发光C．只断开S2后，原线圈的输入功率增大D．若S1换接到2后，R消耗的电功率为0.8W4．(·山东理综·20)为保证用户电压稳定在220V，变电所需适时进行调压，图4甲为调压变压器示意图．保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压．某次检测得到用户电压u2随时间t变化的曲线如图乙所示．以下正确的是()甲乙图4A．u2＝190sin(50πt)VB．u2＝190sin(100πt)VC．为使用户电压稳定在220V，应将P适当下移D．为使用户电压稳定在220V，应将P适当上移三、远距离送电5．(·福建理综·13)中国已投产运行的1000kV特高压输电是目前世界上电压最高的输电工程．假设甲、乙两地原来用500kV的超高压输电，输电线上损耗的电功率为P.在保持输送电功率和输电线电阻都不变的条件下，现改用1000kV特高压输电，若不考虑其他因素的影响，则输电线上损耗的电功率将变为()A.B.C．2PD．4P解析(1)由图乙知ω＝200πrad/s(1分)电压瞬时值uab＝400sin200πtV．(2分)(2)电压有效值U1＝200V(1分)理想变压器P入＝P出，P出＝80W(1分)原线圈中的电流I1＝(1分)解得I1＝A．(1分)(3)设ab间匝数为n1＝(1分)同理＝(1分)由题意知＝(1分)解得＝，代入数据得＝.(2分)答案(1)uab＝400sin200πtV(2)A(3)试题分析高考对本部分内容要求不是很高，难度中等或偏下，大部分省市考查形式为选择题、填空题，江苏省物理单科年的考查为计算题，难度中等．命题特征1．以正弦式交变电流的图象为背景考查有效值、最大值等问题．2．考查理想变压器的规律应用及U、I、P及f的特点．3．考查变压器的动态分析．4．考查远距离输电问题．知识链接1．正弦式交变电流的产生、规律及表达式．2．有效值的计算方法．3．理想变压器U、I、P的分析与计算．4．远距离输电的计算.1．一个单匝矩形线框的面积为S，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则()A．线框交变电动势的最大值为nπBSB．线框交变电动势的有效值为nπBSC．从开始转动经过周期，线框中的平均感应电动势为2nBSD．感应电动势瞬时值为e＝2nπBSsin2nπt2．如图6所示，理想变压器的原线圈接在u＝220sin(100πt)V的交流电源上，副线圈接有R＝55Ω的负载电阻．原、副线圈匝数之比为2∶1.电流表、电压表均为理想电表．下列说法正确的是()图6A．原线圈中电流表的读数为1AB．原线圈中的输入功率为220WC．副线圈中电压表的读数为110VD．副线圈中输出交流电的周期为50s3．如图7所示，一低压交流稳压器中，变压器的原、副线圈都带有滑动头，通过上下调节P1、P2的位置，可以改变变压器输入、输出电压．图中L是一个小灯泡，R2是定值电阻，R1、R3是滑动变阻...
