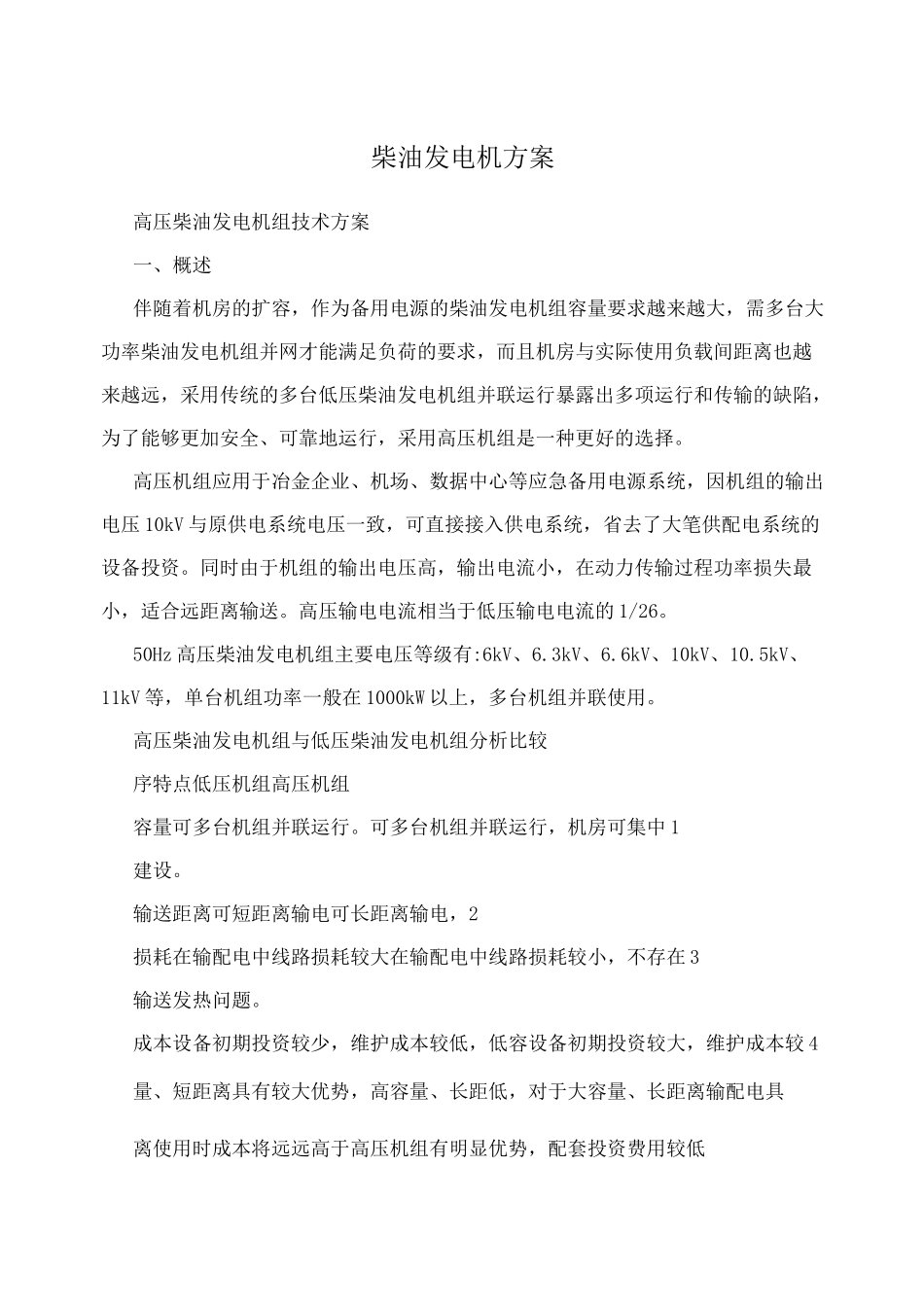

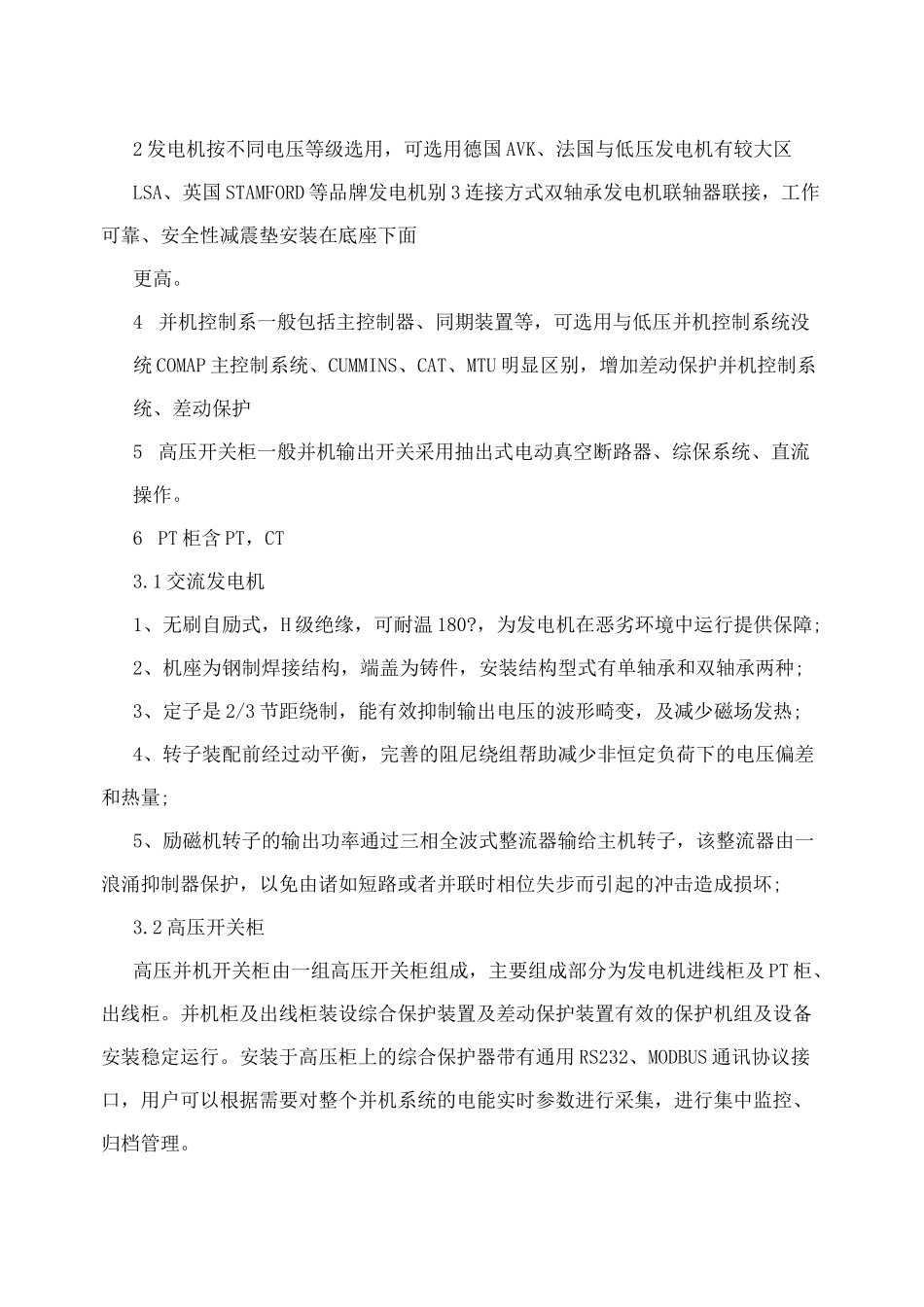

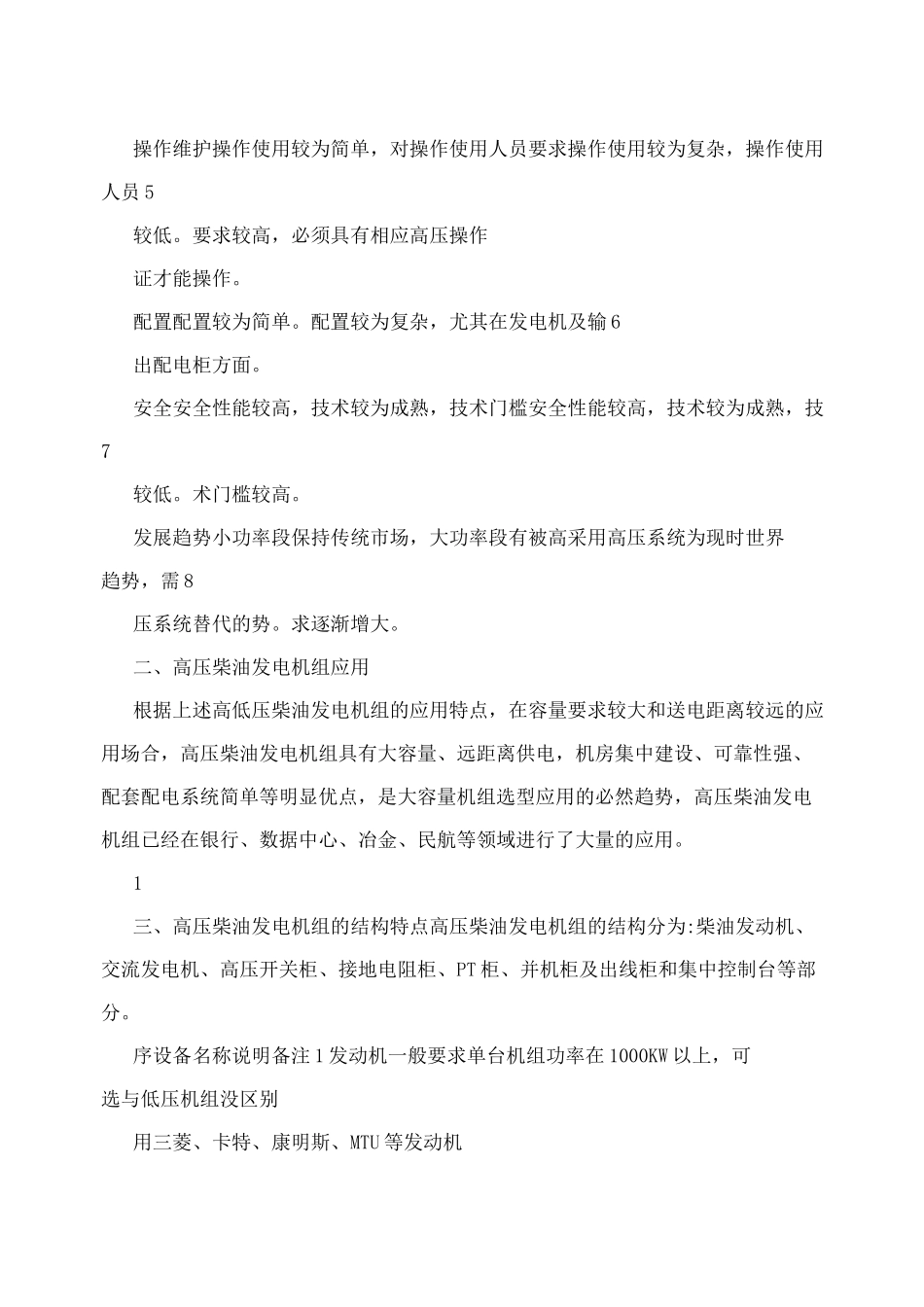

柴油发电机方案高压柴油发电机组技术方案一、概述伴随着机房的扩容，作为备用电源的柴油发电机组容量要求越来越大，需多台大功率柴油发电机组并网才能满足负荷的要求，而且机房与实际使用负载间距离也越来越远，采用传统的多台低压柴油发电机组并联运行暴露出多项运行和传输的缺陷，为了能够更加安全、可靠地运行，采用高压机组是一种更好的选择。高压机组应用于冶金企业、机场、数据中心等应急备用电源系统，因机组的输出电压10kV与原供电系统电压一致，可直接接入供电系统，省去了大笔供配电系统的设备投资。同时由于机组的输出电压高，输出电流小，在动力传输过程功率损失最小，适合远距离输送。高压输电电流相当于低压输电电流的1/26。50Hz高压柴油发电机组主要电压等级有:6kV、6.3kV、6.6kV、10kV、10.5kV、11kV等，单台机组功率一般在1000kW以上，多台机组并联使用。高压柴油发电机组与低压柴油发电机组分析比较序特点低压机组高压机组容量可多台机组并联运行。可多台机组并联运行，机房可集中1建设。输送距离可短距离输电可长距离输电，2损耗在输配电中线路损耗较大在输配电中线路损耗较小，不存在3输送发热问题。成本设备初期投资较少，维护成本较低，低容设备初期投资较大，维护成本较4量、短距离具有较大优势，高容量、长距低，对于大容量、长距离输配电具离使用时成本将远远高于高压机组有明显优势，配套投资费用较低操作维护操作使用较为简单，对操作使用人员要求操作使用较为复杂，操作使用人员5较低。要求较高，必须具有相应高压操作证才能操作。配置配置较为简单。配置较为复杂，尤其在发电机及输6出配电柜方面。安全安全性能较高，技术较为成熟，技术门槛安全性能较高，技术较为成熟，技7较低。术门槛较高。发展趋势小功率段保持传统市场，大功率段有被高采用高压系统为现时世界趋势，需8压系统替代的势。求逐渐增大。二、高压柴油发电机组应用根据上述高低压柴油发电机组的应用特点，在容量要求较大和送电距离较远的应用场合，高压柴油发电机组具有大容量、远距离供电，机房集中建设、可靠性强、配套配电系统简单等明显优点，是大容量机组选型应用的必然趋势，高压柴油发电机组已经在银行、数据中心、冶金、民航等领域进行了大量的应用。1三、高压柴油发电机组的结构特点高压柴油发电机组的结构分为:柴油发动机、交流发电机、高压开关柜、接地电阻柜、PT柜、并机柜及出线柜和集中控制台等部分。序设备名称说明备注1发动机一般要求单台机组功率在1000KW以上，可选与低压机组没区别用三菱、卡特、康明斯、MTU等发动机2发电机按不同电压等级选用，可选用德国AVK、法国与低压发电机有较大区LSA、英国STAMFORD等品牌发电机别3连接方式双轴承发电机联轴器联接，工作可靠、安全性减震垫安装在底座下面更高。4并机控制系一般包括主控制器、同期装置等，可选用与低压并机控制系统没统COMAP主控制系统、CUMMINS、CAT、MTU明显区别，增加差动保护并机控制系统、差动保护5高压开关柜一般并机输出开关采用抽出式电动真空断路器、综保系统、直流操作。6PT柜含PT，CT3.1交流发电机1、无刷自励式，H级绝缘，可耐温180?，为发电机在恶劣环境中运行提供保障;2、机座为钢制焊接结构，端盖为铸件，安装结构型式有单轴承和双轴承两种;3、定子是2/3节距绕制，能有效抑制输出电压的波形畸变，及减少磁场发热;4、转子装配前经过动平衡，完善的阻尼绕组帮助减少非恒定负荷下的电压偏差和热量;5、励磁机转子的输出功率通过三相全波式整流器输给主机转子，该整流器由一浪涌抑制器保护，以免由诸如短路或者并联时相位失步而引起的冲击造成损坏;3.2高压开关柜高压并机开关柜由一组高压开关柜组成，主要组成部分为发电机进线柜及PT柜、出线柜。并机柜及出线柜装设综合保护装置及差动保护装置有效的保护机组及设备安装稳定运行。安装于高压柜上的综合保护器带有通用RS232、MODBUS通讯协议接口，用户可以根据需要对整个并机系统的电能实时参数进行采集，进行集中监控、归档管理。高压开关柜断路器:ABB高压断路器、三菱高压断路器3.3接地电阻柜接地电阻柜系列中性点接地电阻采用的是电阻专用的原装...
