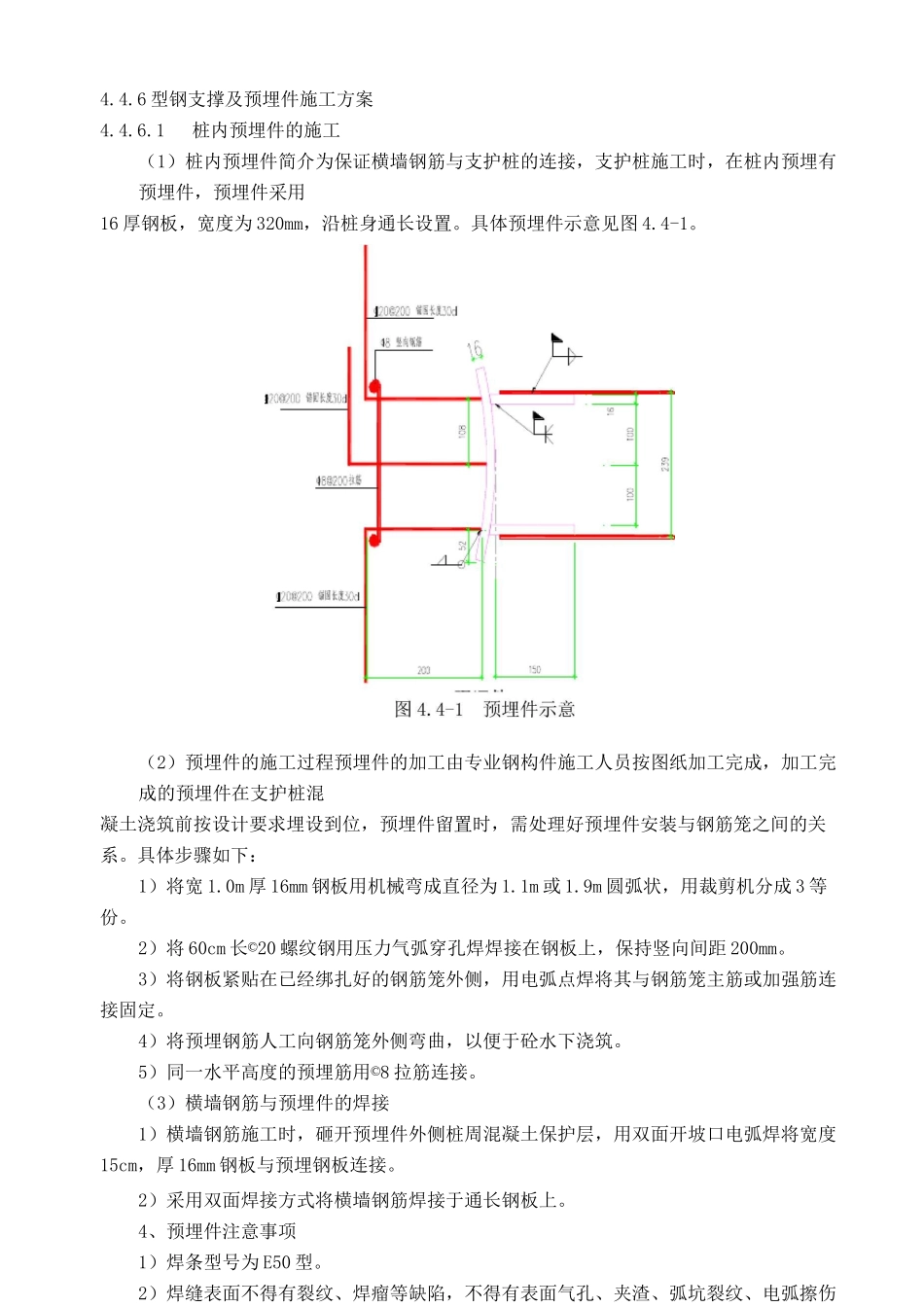

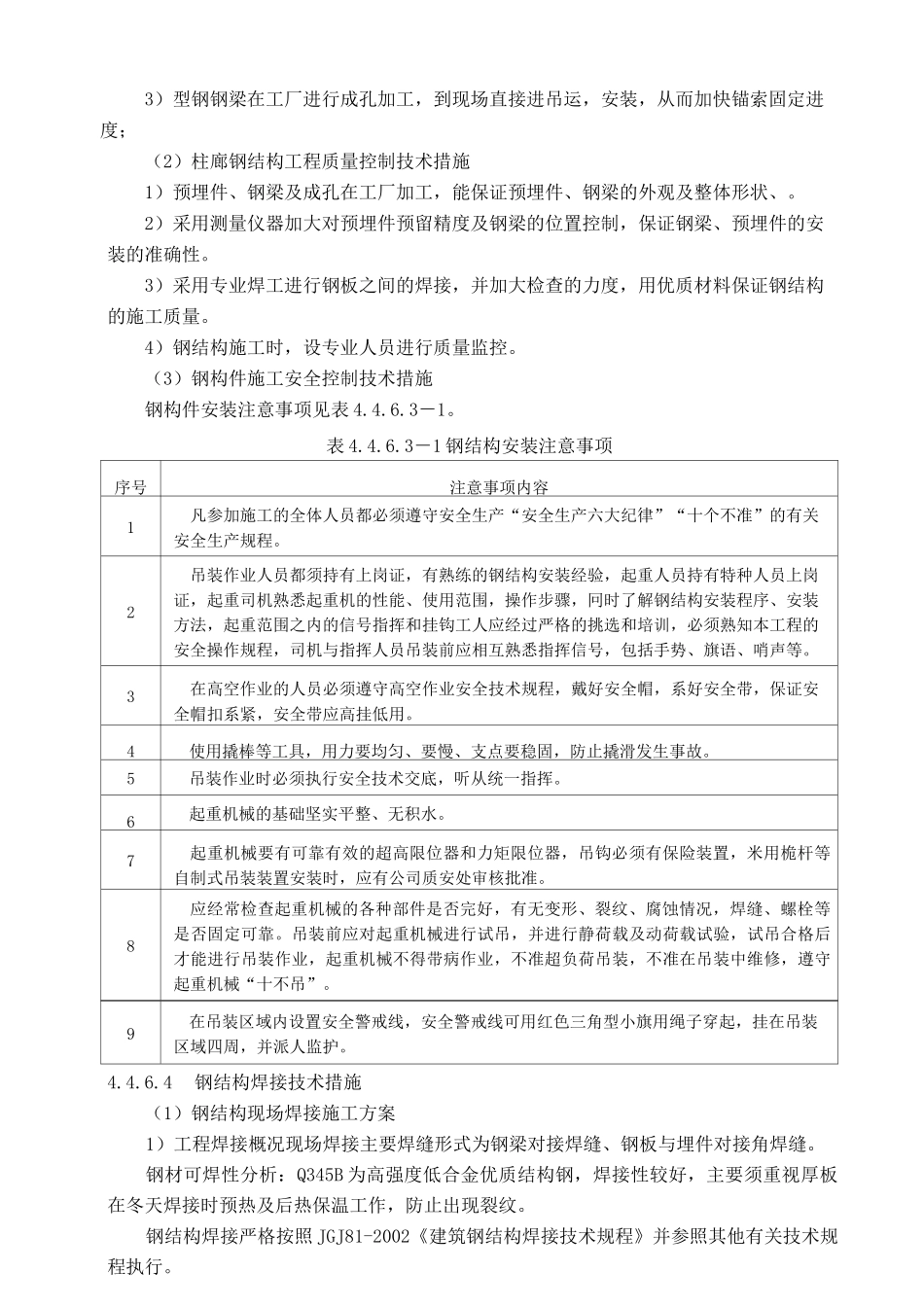

4.4.6型钢支撑及预埋件施工方案4.4.6.1桩内预埋件的施工（1）桩内预埋件简介为保证横墙钢筋与支护桩的连接，支护桩施工时，在桩内预埋有预埋件，预埋件采用16厚钢板，宽度为320mm，沿桩身通长设置。具体预埋件示意见图4.4-1。（2）预埋件的施工过程预埋件的加工由专业钢构件施工人员按图纸加工完成，加工完成的预埋件在支护桩混凝土浇筑前按设计要求埋设到位，预埋件留置时，需处理好预埋件安装与钢筋笼之间的关系。具体步骤如下：1）将宽1.0m厚16mm钢板用机械弯成直径为1.1m或1.9m圆弧状，用裁剪机分成3等份。2）将60cm长©20螺纹钢用压力气弧穿孔焊焊接在钢板上，保持竖向间距200mm。3）将钢板紧贴在已经绑扎好的钢筋笼外侧，用电弧点焊将其与钢筋笼主筋或加强筋连接固定。4）将预埋钢筋人工向钢筋笼外侧弯曲，以便于砼水下浇筑。5）同一水平高度的预埋筋用©8拉筋连接。（3）横墙钢筋与预埋件的焊接1）横墙钢筋施工时，砸开预埋件外侧桩周混凝土保护层，用双面开坡口电弧焊将宽度15cm，厚16mm钢板与预埋钢板连接。2）采用双面焊接方式将横墙钢筋焊接于通长钢板上。4、预埋件注意事项1）焊条型号为E50型。2）焊缝表面不得有裂纹、焊瘤等缺陷，不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤■\^10&20等缺陷。3）横墙钢筋与钢板焊接长度15cm，焊缝宽度b±0.6d，焊缝厚度b±0.35d。4.4.6.2钢梁施工及其与墙体竖向钢筋的穿插施工（1）钢梁简介按设计要求，在支护桩壁锚索处设置有通长钢梁，钢梁采用双工字钢，具体设计示意见图4.4.6.2-1。图4.4.6.2-1锚索钢梁设计示意（2）钢梁安装工字钢采用购买市场上的成品型材，安装前根据外壁配置情况进行深化设计，按竖向钢筋穿过要求留置竖向钢筋穿过孔洞，孔洞大小比钢筋直径大4mm。钢梁上的孔洞必须按要求进行预留，严禁事后现场开孔。钢梁的安装采用人工进行，施工时采用倒链进行配合，做好与锚索的节点处理，保证定位准确，位置符合要求。（3）墙体竖向钢筋与钢梁处的节点处理按设计要求，墙体竖向钢筋需穿过工字钢梁。外壁墙体钢筋绑扎时，按图纸要求做好钢筋定位，并严格复核其尺寸位置，竖向钢筋绑扎前，安排工人仔细核对钢梁孔洞位置，将外壁内侧钢筋穿过孔洞，采用直螺纹或搭按方式进行接长处理。4.4.6.3钢构件施工技术措施（1）型钢支撑工期控制技术措施1）为了保证钢构件施工工期，在支护桩施工时就开始钢梁的加工制作，保证在支护桩成孔还没有施工完成时，钢梁及埋件已加工完成；2）钢构件的施工由多个施工班组同时进行，保证钢构件的施工能够在最短的时间内配合完成；3）型钢钢梁在工厂进行成孔加工，到现场直接进吊运，安装，从而加快锚索固定进度；（2）柱廊钢结构工程质量控制技术措施1）预埋件、钢梁及成孔在工厂加工，能保证预埋件、钢梁的外观及整体形状、。2）采用测量仪器加大对预埋件预留精度及钢梁的位置控制，保证钢梁、预埋件的安装的准确性。3）采用专业焊工进行钢板之间的焊接，并加大检查的力度，用优质材料保证钢结构的施工质量。4）钢结构施工时，设专业人员进行质量监控。（3）钢构件施工安全控制技术措施钢构件安装注意事项见表4.4.6.3－1。表4.4.6.3－1钢结构安装注意事项序号注意事项内容1凡参加施工的全体人员都必须遵守安全生产“安全生产六大纪律”“十个不准”的有关安全生产规程。2吊装作业人员都须持有上岗证，有熟练的钢结构安装经验，起重人员持有特种人员上岗证，起重司机熟悉起重机的性能、使用范围，操作步骤，冋时了解钢结构安装程序、安装方法，起重范围之内的信号指挥和挂钩工人应经过严格的挑选和培训，必须熟知本工程的安全操作规程，司机与指挥人员吊装前应相互熟悉指挥信号，包括手势、旗语、哨声等。3在高空作业的人员必须遵守高空作业安全技术规程，戴好安全帽，系好安全带，保证安全帽扣系紧，安全带应高挂低用。4使用撬棒等工具，用力要均匀、要慢、支点要稳固，防止撬滑发生事故。5吊装作业时必须执行安全技术交底，听从统一指挥。6起重机械的基础坚实平整、无积水。7起重机械要有可靠有效的超高限位器和力矩限位器，吊钩必须有保险装置，米用桅杆等自制式吊装装置安装时，应有公司质...
